PLB114B - Wandhalterung für Flachbildschirme Acme United - Kostenlose Bedienungsanleitung

Produkttyp	Flachbildschirm-Wandhalterung
Marke	Acme United
Modell	PLB114B
Kompatible Bildschirmgrößen	26 bis 55 Zoll
Maximale Tragfähigkeit	50 lbs (22,7 kg)
VESA-Kompatibilität	100x100 mm bis 400x400 mm
Materialien	Stahl, Kunststoff
Befestigungsart	Wandmontage mit Ständern
Bewegungstyp	Neigen, Schwenken, Drehen
Neigebereich	+5° bis -15°
Schwenkbereich	±45°
Drehbereich	±3°
Abstand zur Wand	1,5 bis 2,5 Zoll (38 bis 64 mm)
Stromversorgung	Keine (manueller Betrieb)
Wartung & Reinigung	Mit trockenem Tuch abwischen; Lösungsmittel vermeiden
Sicherheitsmerkmale	An Wandständern befestigen; Gewichtsgrenze darf nicht überschritten werden
Ersatzteile & Reparierbarkeit	Nicht für den Benutzer wartbar; wenden Sie sich für Ersatz an Acme United
Allgemeine Informationen	Enthält Montagezubehör und Bedienungsanleitung

Häufig gestellte Fragen - PLB114B Acme United

Welche Werkzeuge werden für die Installation benötigt?

Ein Ständersucher, Bohrer, Wasserwaage, Steckschlüssel und Schraubendreher werden normalerweise benötigt. Lesen Sie die Anleitung für spezifische Werkzeuge.

Wie stelle ich fest, ob mein Fernseher kompatibel ist?

Überprüfen Sie das VESA-Muster (Lochabstand auf der Rückseite des Fernsehers). Der PLB114B unterstützt VESA bis 400x400 mm. Stellen Sie außerdem sicher, dass Ihr Fernseher weniger als 50 Pfund wiegt.

Kann die Halterung an einer Betonwand verwendet werden?

Ja, aber Sie müssen Betonanker (nicht enthalten) verwenden und in festen Beton bohren. Niemals nur auf Trockenbau montieren.

Enthält die Halterung die gesamte erforderliche Hardware?

Ja, sie enthält Schrauben, Abstandshalter, Unterlegscheiben und eine Montageplatte. Wandanker für Beton sind jedoch nicht enthalten.

Wie stelle ich die Neigung nach der Installation ein?

Lockern Sie die Neigungsverstellschrauben an der Halterung, stellen Sie den gewünschten Winkel ein und ziehen Sie sie dann wieder fest. Der Neigebereich beträgt +5° bis -15°.

Was ist die Tragfähigkeit des PLB114B?

Die maximale Tragfähigkeit beträgt 50 Pfund (22,7 kg). Eine Überschreitung kann zu strukturellem Versagen führen.

Kann ich einen gebogenen Fernseher montieren?

Ja, solange das VESA-Muster zwischen 100x100 und 400x400 mm liegt und das Gewicht unter 50 Pfund liegt. Gebogene Fernseher erfordern möglicherweise zusätzliche Abstandshalter für die richtige Passform.

Ist die Halterung VESA-konform?

Ja, sie unterstützt standardmäßige VESA-Muster von 100x100 mm bis 400x400 mm, einschließlich 200x200 und 300x300.

Wie reinige ich die Halterung?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine aggressiven Chemikalien oder Scheuermittel, um die Oberfläche nicht zu beschädigen.

Wo finde ich die Bedienungsanleitung?

Die Anleitung ist kostenlos als PDF auf notice-facile.com zum Download verfügbar. Sie können auch eine übersetzte Version über die Website anfordern.

BEDIENUNGSANLEITUNG PLB114B Acme United

DE 39 Installationsanleitung 93 Garantieblatt

• Öffnen sie die verpackung vorsichtig, nehmen sie alle teile heraus und legen sie sie auf einer unterlage ab, um schäden zu vermeiden.
• Vergleichen sie den inhalt mit der teileliste auf der nächsten seite auf vollständigkeit und unversehrtheit. Benutzen sie keine beschädigten teile.
• Lesen sie alle anleitungen, bevor sie mit der montage beginnen.

Wichtige sicherheitshinweise

Installieren und bedienen sie das gerät vorsichtig. Lesen sie alle anleitungen, bevor sie mit der montage beginnen und befolgen sie die anleitungen. Benutzen sie während der montage die korrekte schutzausrüstung.

Bitte wenden sie sich an einen fachbetrieb, falls sie:

• Diese anleitungen nicht verstehen oder zweifel an der sicherheit der installation haben;
• Den aufbau ihrer wand nicht genau kennen.

Benutzensiediesesproduktausschließlichfür seinenbestimmungszweck, wie in dieser anleitung beschrieben. Wir lehnen jegliche haftung für verletzungen und schäden aufgrund unsachgemäßer montage, installation und nutzung dieses produkts ab.

DE

WARNUNG	Diese TV-Halterung muss sicher an einer senkrechten Wand befestigt werden. Bei unsachgemäßer Installation kann die Halterung herunterfallen und zu Verletzungen und Sachschäden führen.
Benötigte Werkzeuge	4-mm-BohrerKreuzschlitzschraubendreher	10-mm-SteinbohrerBalkensucher	MaulschlüsselWasserwaage

Bitte beachten Sie: Die Komponenten der Halterung und die Beschläge sind nicht zur Montage an Wänden mit Metallbalken oder aus Schlackenbetonblocks geeignet. Sind die Beschläge, welche Sie für Ihre Montage benötigen, nicht mitgeliefert, so wenden Sie sich bitte an Ihren örtlichen Baumarkt für die korrekten Befestigungsmittel für dieses Gerät.

Lieferumfang

(1) Wandplatte-a (1) Linke Bildschirmhalterung-b (1) Rechte Bildschirmhalterung-c

(4) Bolzen M4x12-d (4) Bolzen M5x12-e (4) Bolzen M6x12-f (4) Bolzen M8x16-g

(4) Zahnscheibe M4-I (4) Zahnscheibe M5-m (4) Zahnscheibe M6-n (4) Zahnscheibe M8-o

(8) Unterlegscheibe M4/M5-r
(4) Unterlegscheibe M6/M8-s

(4) Abstandhalter M4/M5-p
(4) Abstandhalter M6/M8-q

(3) Schlüsselschraube-t (3) Schlüsselschraube Unterlegscheibe-u
(3) Wanddübel-v

DE

Montage der Bildschirmhalterungen an Fernseher mit flacher Rückseite

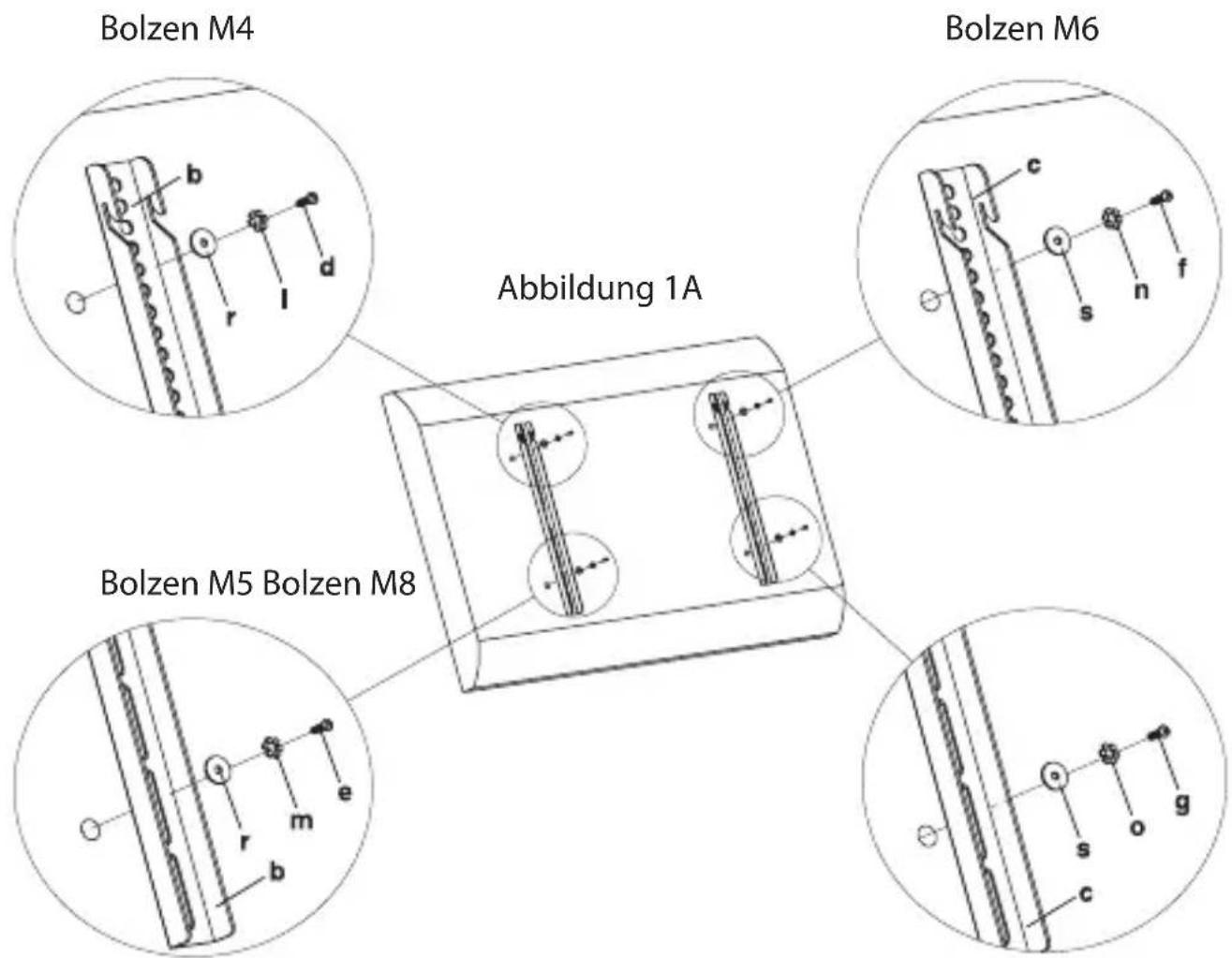

Finden Sie zunächst den korrekten Befestigungsbolzen (d, e, f, g) für Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung. Drehen Sie die Bolzen mit den korrekten Zahnscheiben (l, m, n, o) und Unterlegscheiben (r, s). Bitte achten Sie darauf, dass die Bildschirmhalterungen senkrecht und waagerecht ausgerichtet sind.

Montage der Bildschirmhalterungen an Fernseher mit gewölbter Rückseite

Finden Sie zunächst den korrekten Befestigungsbolzen (h, i, j, k) für Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung. Drehen Sie die Bolzen mit den korrekten Zahnscheiben (l, m, n, o), Unterlegscheiben (r, s) und Abstandhalter (p, q). Für die M4 oder M5 Bolzen benötigen Sie eine weitere Unterlegscheibe M4/M5 zwischen der Bildschirmhalterung und dem Abstandhalter. Bitte achten Sie darauf, dass die Bildschirmhalterungen senkrecht und waagerecht ausgerichtet sind.

DE

Montage der Wandplatte an der Wand

Montage an gemauerter Wand oder Betonwand:

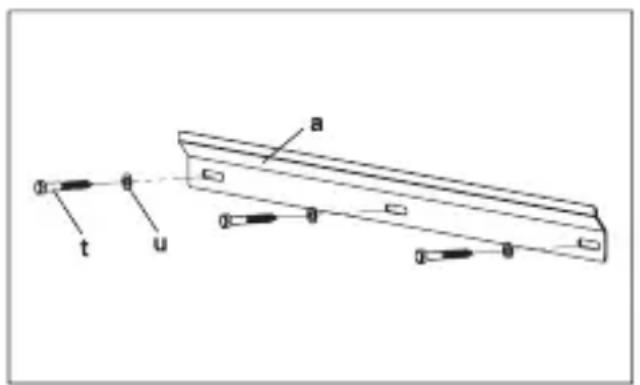

Benutzen Sie die Wandplatte (a) als Schablone zum Markieren von 3 Bohrlöchern an der Wand. Achten Sie darauf, dass die Löcher waagerecht sind. Bohren Sie die Löcher mit einem 10-mm-Steinbohrer mindestens 60 mm tief. Setzen Sie jeweils einen Wanddübel (v) in die Löcher ein. Achten Sie darauf, dass die Dübel nicht überstehen. Setzen Sie die Wandplatte mit 3 Schlüsselschrauben (t) und 3 Unterlegscheiben für Schlüsselschrauben (u) an der Wand an, wie in Abbildung 2A dargestellt.

Montage an Holzbalken:

Die Wandplatte (a) muss an zwei Holzpfosten wenigstens 406 mm voneinander entfernt montiert werden. Finden Sie mit einem Balkensucher zwei nebeneinanderliegende Balken. Vergewissern Sie sich mit einer Ahle oder einem dünnen Nagel über die Lage der Balken, wie in Abbildung 2B dargestellt. Bohren Sie ein 60 mm tiefes Loch in der gewünschten Höhe mit einem 4-mm-Bohrer in den Balken vor. Achten Sie darauf, dass die Löcher im mittleren Bereich des Balkens liegen und waagerecht ausgerichtet sind. Setzen Sie die Wandplatte mit 2 Schlüsselschrauben (t) und 2 Unterlegscheiben für Schlüsselschrauben (u) an der Wand an.

Abbildung 2A Abbildung 2B

Montage des Bildschirms an der Wandplatte

Warnung: Einige Fernseher müssen von zwei Personen angehoben werden! Wir übernehmen keine Haftung für Verletzungen oder Sachschäden.

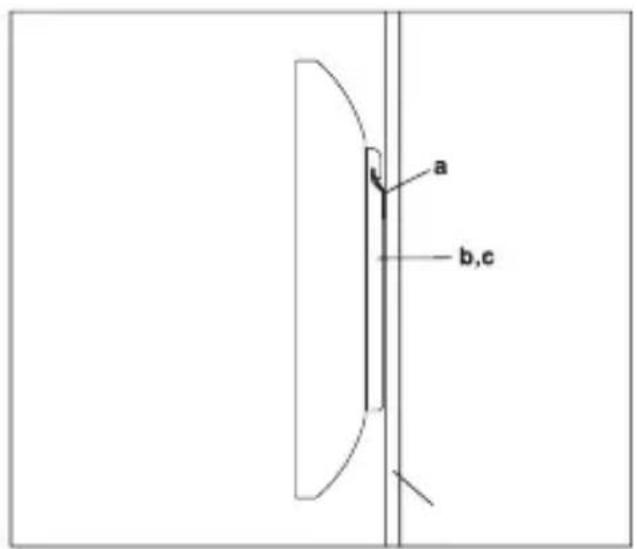

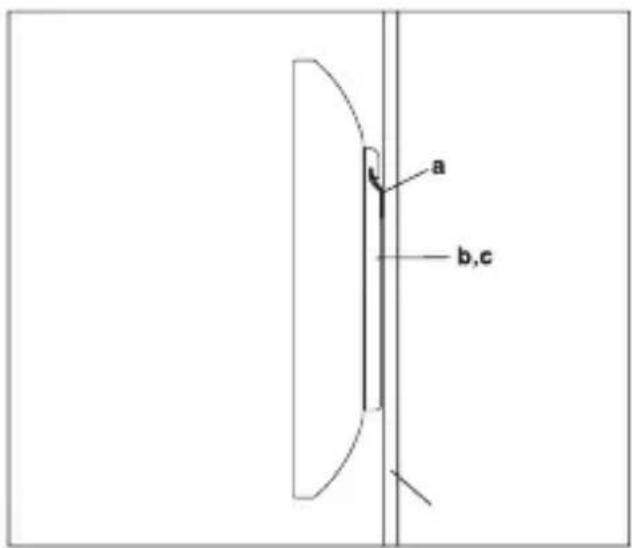

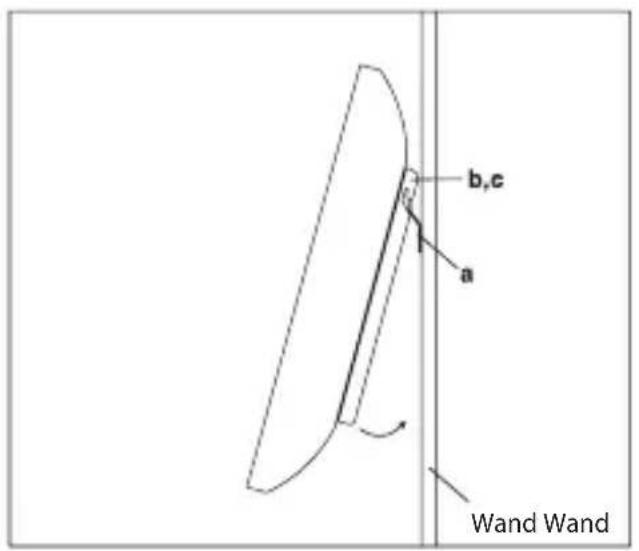

Haken Sie die Bildschirmhalterungen (b, c) zunächst oben in der Wandplatte (a) ein, dann kippen Sie die Unterseite der Bildschirmhalterungen an die Unterseite der Wandplatte, wie in Abbildung 3A dargestellt. Abbildung 3B zeigt das Ergebnis.

Abbildung 3BAbbildung 3A

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben, viel Spaß damit.

FI

Produkt Modell des Produktes
Kaufdatum des Produktes Benennung,	Adresse des Verkäufers
Defekte (Datum, Beschreibung, Funktion der Person, die das Produkt angenommen hat, Vorname, Name und Unterschrift)

1. Garantiezeit

Die Garantie ist ab dem Tag gültig, an dem der Käufer dieses Produkt vom Verkäufer gekauft hat. Die Garantiezeit ist auf der Verpackung des Produkts angegeben.

2. Garantiebedingungen

Die Garantie gilt nur im Zusammenhang mit der Originalkaufurkunde des Produktes und mit diesem Garantieblatt, in dem die Benennung des Produktmodells, das Kaufdatum des Produktes, die Benennung und Adresse des Verkäufers stehen.

Wenn in der Garantiezeit solche Defekte des Produktes festgestellt werden, deren Ursachen nicht in den erwähnten Absätzen stehen, wird keine Garantie erteilt. Der Hersteller verpflichtet sich das Produkt zu reparieren oder auszutauschen.

Die Garantieleistungen schließen die regelmäßige Kontrolle, Wartung und Reparatur sowie den Ersatz von gewöhnlich verschleißten Teilen nicht ein.

Es wird keine Garantie erteilt, wenn die Ursache des Schadens oder der Defekte wie folgt war:

• Fehlerhafte Installation des Produktes, falsche Bedienung und/oder Arbeit in Produkt ohne die Bedienungsanleitungen des Herstellers, fehlende Einhaltung von technische Anforderungen oder Sicherheitsbestimmungen sowie ungeeignete Lagerung, Sturz auf den Boden und harte Schläge.
  • Korrosion, Schlamm, Wasser oder Sand.
• Reparatur, Modifikationen oder Reinigung in einem, vom Hersteller nicht bevollmächtigten Service-Zentrum.
• Verwendung von für das Produkt ungeeigneten Ersatzteilen, Software oder Betriebsmaterialien.
• Unfälle oder Ereignisse sowie jegliche andere Ursachen, auf die der Hersteller keinen Einfluss hat, wie Blitzeinschlag, Wasser, Feuer, Magnetfelder und nicht ausreichende Lüftung.
• Wenn das Produkt nicht den Standards oder Spezifikationen des konkreten Lentspricht, in dem das Produkt gekauft wurde. Ein beliebiger Versuch, das Produkt den technischen oder Sicherheitsanforderungen anderer Länder anzupassen, führt zum Verlust aller Rechte auf die Garantieleistungen.

Wenn keine Defekte beim Produkt festgestellt werden, sind die mit der Bedienung verbundenen Kosten dem Käufer in Rechnung zu stellen.
