Produkttyp	Platta panelväggfäste
Märke	Acme United
Modell	PLB114B
Kompatibla skärmstorlekar	26 till 55 tum
Maximal viktkapacitet	50 lb (22,7 kg)
VESA-kompatibilitet	100x100 mm till 400x400 mm
Material	Stål, Plast
Monteringstyp	Väggfäste med reglar
Rörelsetyp	Lutning, Vridning, Rotation
Lutningsområde	+5° till -15°
Vridningsområde	±45°
Rotationsområde	±3°
Avstånd från vägg	1,5 till 2,5 tum (38 till 64 mm)
Strömkrav	Ingen (manuell drift)
Underhåll och rengöring	Torka med torr trasa; undvik lösningsmedel
Säkerhetsfunktioner	Fäst i väggreglar; viktgräns får inte överskridas
Reservdelar och reparationsmöjligheter	Ej användarservicebar; kontakta Acme United för utbytesdelar
Allmän information	Inkluderar monteringshårdvara och instruktionsmanual

Vanliga frågor - PLB114B Acme United

Vilka verktyg krävs för installation?

En regelsökare, borr, vattenpass, hylsnyckel och skruvmejslar behövs vanligtvis. Se manualen för specifika verktyg.

Hur avgör jag om min TV är kompatibel?

Kontrollera VESA-mönstret (hålens avstånd på baksidan av TV:n). PLB114B stöder VESA upp till 400x400 mm. Se också till att din TV väger mindre än 50 lb.

Kan fästet användas på en betongvägg?

Ja, men du måste använda betongankare (ingår ej) och borra i massiv betong. Montera aldrig på enbart gipsvägg.

Innehåller fästet all nödvändig hårdvara?

Ja, det innehåller skruvar, distansbrickor, brickor och en monteringsplatta. Men väggankare för betong ingår inte.

Hur justerar jag lutningen efter installation?

Lossa lutningsjusteringsskruvarna på fästet, ställ in önskad vinkel och dra åt igen. Lutningsområdet är +5° till -15°.

Vad är viktkapaciteten för PLB114B?

Den maximala viktkapaciteten är 50 lb (22,7 kg). Överskridande kan orsaka strukturella skador.

Kan jag montera en böjd TV?

Ja, så länge VESA-mönstret är inom 100x100 till 400x400 mm och vikten under 50 lb. Böjd TV kan kräva extra distansbrickor för korrekt passform.

Är fästet VESA-kompatibelt?

Ja, det stöder standard VESA-mönster från 100x100 mm till 400x400 mm, inklusive 200x200 och 300x300.

Hur rengör jag fästet?

Använd en mjuk, torr trasa. Använd inte starka kemikalier eller slipande rengöringsmedel för att undvika att skada ytan.

Var hittar jag instruktionsmanualen?

Manualen finns att ladda ner gratis på notice-facile.com i PDF-format. Du kan också begära en översatt version via webbplatsen.

BRUKSANVISNING PLB114B Acme United

• Försiktigt öppna kartongen, ta bort innehåll och lägg ut på kartong eller annan skyddande yta för att undvika skada.
• Kontrollera paketets innehållet mot supplied parts list på nästa sida för att säkerställa att alla komponenter mottogs oskadade. Använd inte skadade eller defekta delar.
• Läs noga igenom alla instruktioner innan du påbörjar installationen.

Viktig säkerhetsinformation

Installera och använd denna apparat med omsorg. Läs denna instruktion innan du börjar installationen, och följ noga alla anvisningar häri. Använd lämplig säkerhetsutrustning vid installationen.

Vänligen ring en kvalificerad installatör för hjälp om du:

• Om du inte förstår dessa anvisningar eller har några tvivel om säkerheten rörande installation.
• Om du är osäker på karaktären för din vägg, konsultera en kvalificerad installatör.

Använd inte denna produkt för andra ändamål och i en konfiguration som inte uttryckligen anges i denna instruktion. Vi avsäger oss härmed allt ansvar för skador som orsakats av felaktig hopsättning, felaktig montering eller felaktig användning av denna produkt.

SE

	Denna TV-ram måste monteras fast på den vertikala väggen. Om ramen inte är korrekt installerad, kan den falla, vilket resulterar i eventuella skador och/eller skada.
Nödvändiga verktyg	5/32"(4mm) borrkronaSkruvmejsel	3/8"(10mm) stenborrStud Finder	Skiftnyckel eller socket setVattenpass

Obs: Beslag och hårdvara levererade i detta paket är inte avsedda för vägginstallationer med dubbar eller i cementblockväggar. Om den maskinvara du behöver för din installation inte ingår, kontakta din lokala järnaffär för korrekt beslagutrustning för applikationen.

Dellista

(1)Väggband-a (1) Vänster skärm konsol-b (1) Höger skärm konsol-b
(4)M4x12 Bult-d (4) M5x12 Bult-e (4) M6x12 Bult-f (4) M8x16 Bult-g
(4) M4x30 Bult-h (4) M5x30 Bult-I (4) M6x35 Bult-j (4) M8x40 Bult-k
(4) M4 Låsbricka-I (4) M5 Låsbricka-m (4) M6 Låsbricka-n (4) M8 Låsbricka-o
(4) M4/M5mellanrum-p	(4) M6/M8mellanrum-q	(8) M4/M5Mutterbricka-r
(3) Träskruv-t (3) Träskruv mutterbricka-u (3) Betongankare-v

SE

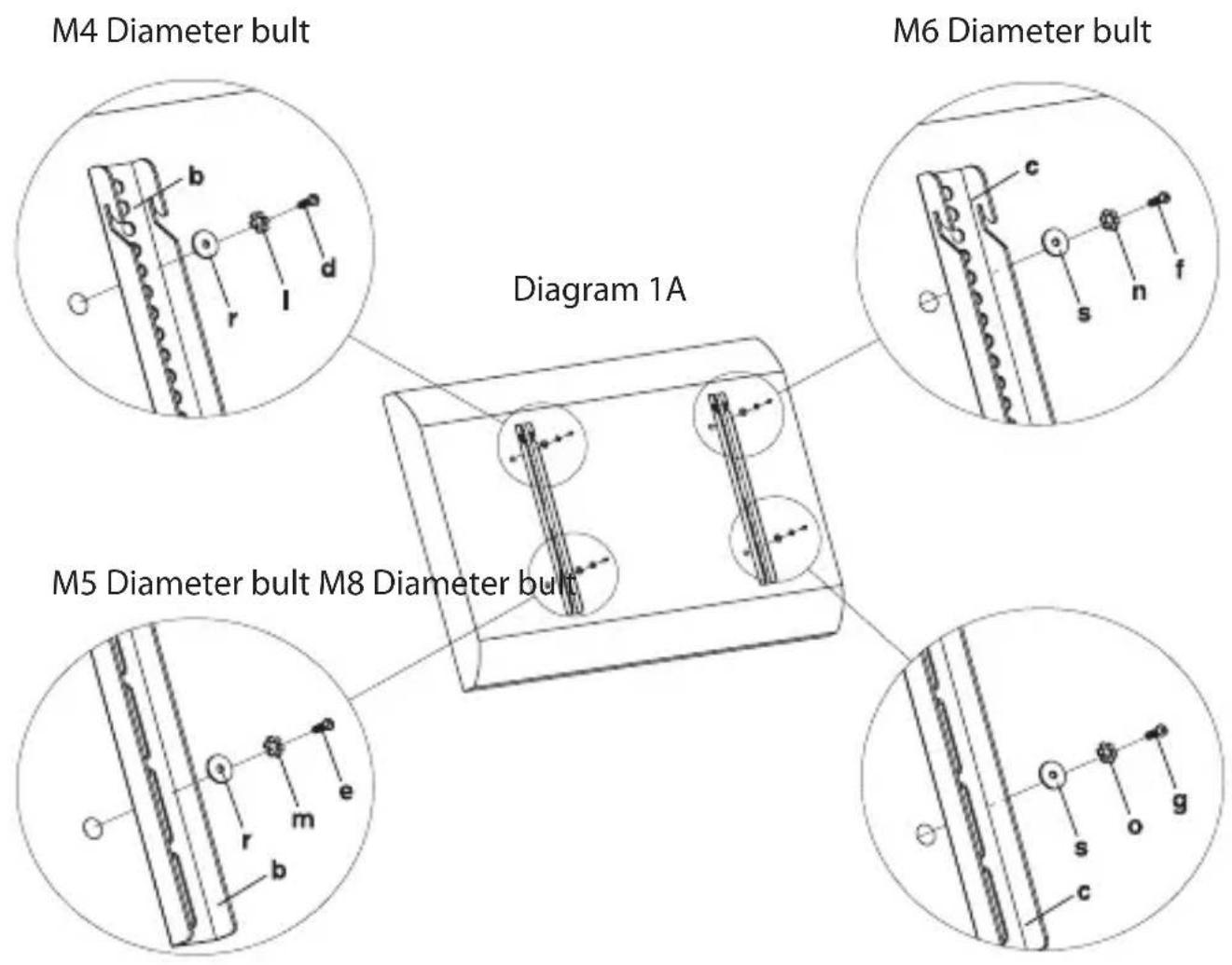

Montera skärmkonsoler till en TV med platt baksida

Se först och främst till vilken diametern på bult (d, e, f, g) din tv kräver. När du har bestämt rätt diameter, se det relativa diagrammet nedan. Trä bulten i TVn genom att använda rätt låsbricka (L, M, N, O) och mutterbricka (r, s). Se till att skärmkonsolen är vertikalt centrerad och i höjd med varandra.

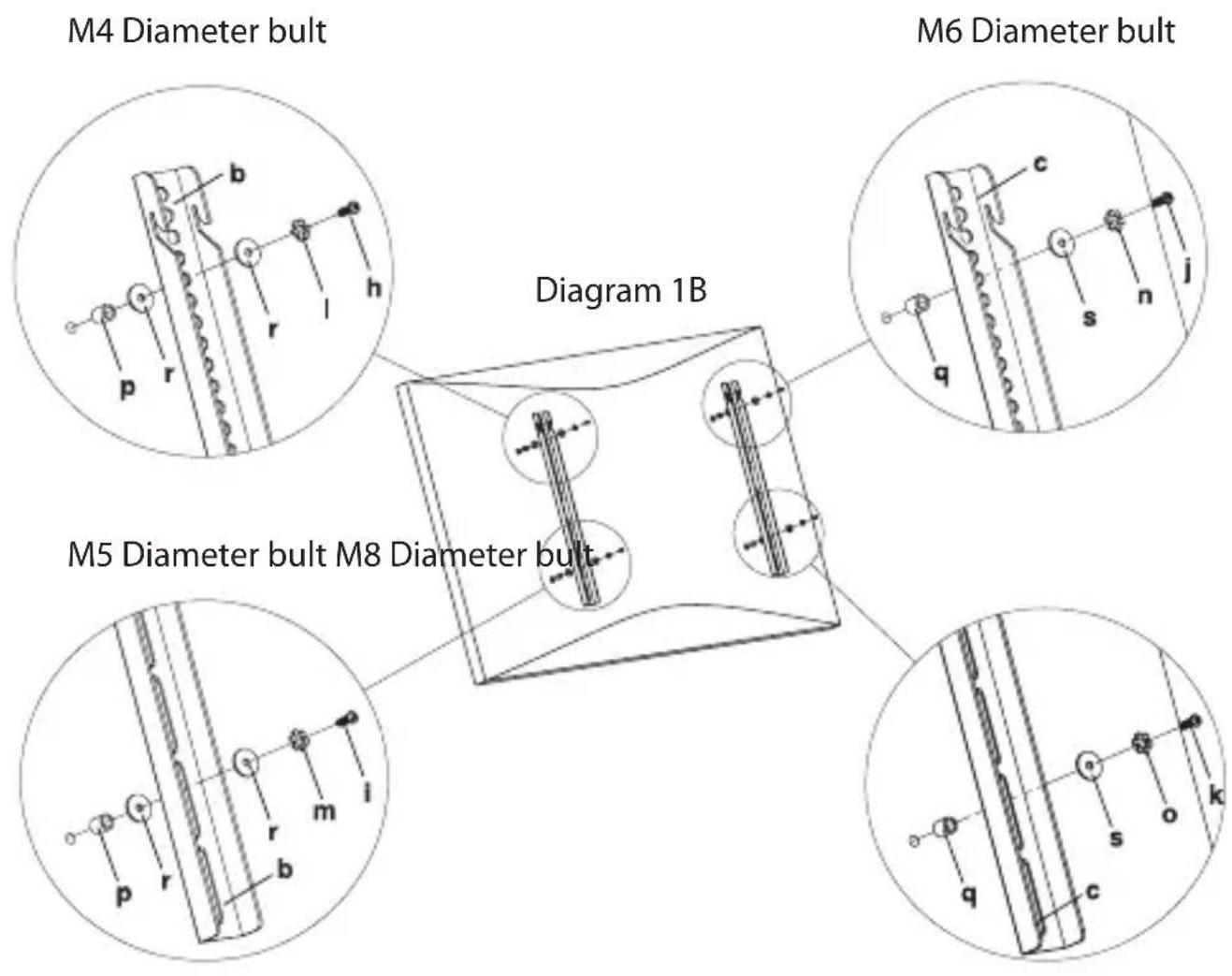

Montera skärmkonsoler till en TV med rundad baksida

Se först och främst till vilken diametern på bult (h, i, j, k) din tv kräver. När du har bestämt rätt diameter, se det relativa diagrammet nedan. Trä bulten i TVn genom att använda rätt låsbricka (L, M, N, O) och mutterbricka (r, s) och mellanrum (p, q). För M4 eller M5 diameter bult, behöver du en annan M4/M5 bricka mellan skärmkonsolen och mellanrummet. Se till att skärmkonsolen är vertikalt centrerad och i höjd med varandra.

Montera plattan till väggen

Tegel, Solid betong och betongblock beslag:

Använd väggband (en) som en mall för att markera 3 hål på väggen. Se till att dessa hål är i höjd med varandra. Förborra dessa hål med en 3/8 “(10mm) stenborr till minst 2,4” (60mm) på djupet. Placera ett betongankare (v) i vart och ett av dessa hål. Kontrollera att ankaret sitter helt jämnt med betongytan även om det finns ett lager av gips eller annat material framför. Fäst väggbandet på väggen med 3st bultar (t) och 3st bult brickor (u), som i diagram 2A.

Trädubb beslag:

Väggbandet (en) skall monteras på två trädubbar med minst 16 “(406mm) mellanrum. Använd en stud finder att lokalisera två intilliggande dubbar. Det är en bra idé att kontrollera var dubbarna är placerade med en syl eller tunn spik såsom framgår av diagram 2B. Förborra ett 2,4 “(60mm) djupt hål i önskad höjd på varje bult med en 5 / 32” (4mm) borrspets. Se till att dessa hål placeras i mitten av bultarna och i höjd med varandra. Fäst väggbandet på väggen med hjälp av 2st bultar (t) och 2st bult brickor (u).

Fäst skärmen till väggplattan

Varning: Vissa TV-apparater kan kräva två personer för att lyfta! Vi ansvarar inte för person- eller produktskador.

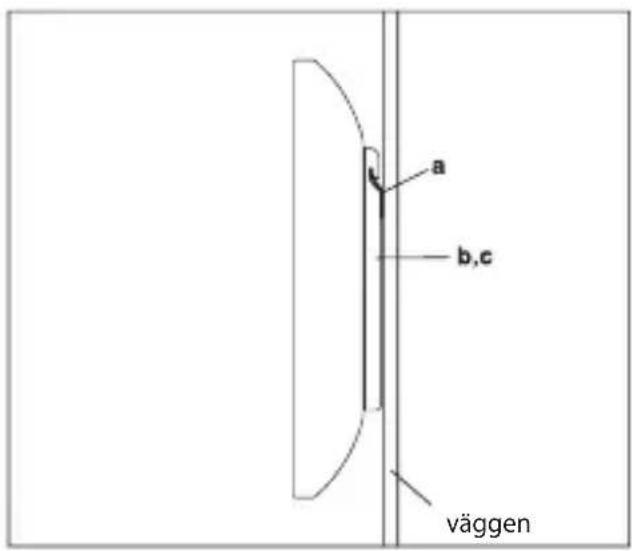

Haka först skärmkonsol (b, c) ovanför väggbandet (en), låt därefter botten av skärmkonsolen rotera på väggen som visas i diagram 3A. Färdigt ser det ut som i Diagram 3B.

Tack för att du väljer våra produkter, njut av att använda.

RO

Produkt Modell
Inköpsdatum Inköpsställe, adress
Fel (datum, beskrivning, produktmottagarens position, förnamn, efternamn och namnteckning)

1. Garantiperiod

Garantin gäller från den dag köparen inhandlar produkten på inköpsstället. Garantiperiodens varaktighet anges på förpackningen till produkten.

2. Garantivillkor

Vid åberopande av garanti måste konsumenten förutom denna garantisedel uppvisa ursprunglig inköpshandling som anger produktens modellbeteckning, inköpsdatum samt inköpsställets namn och adress.

Tillverkaren utfäster sig att ersätta inlämnad produkt om fel upptäcks på produkten under garantiperioden och detta fel inte kan härledas till orsaker som gör garantin ogiltig enligt beskrivningen nedan.

Garantin omfattar inte normal testning, normalt underhåll och reparation eller byten av komponenter som förslits på naturligt sätt.

Garantin gäller inte om skada eller felfunktion kan härledas till följande orsaker:

• Olämplig installation av produkten, olämplig användning av produkten som inte följer manualen, tekniska krav eller säkerhetsstandard som angivits av tillverkaren, och dessutom olämplig förvaring, fall från hög höjd liksom direkta slag.
  • Rost, lera, vatten och sand.
• Reparation, modifikation eller rengöring som utförts av någon som inte auktoriserats därtill av tillverkaren.
• Användning av reservdelar, programvara eller förbrukningsmaterial som inte avsedda för produkten.
• Olyckor eller andra händelser som inte tillverkaren ansvarar för och son blixtnedslag, kontakt med vatten, eld, magnetfält och även olämplig ventilation.
• Om produkten inte motsvarar gällande normer och föreskrifter i ett visst land, annat än det land som produkten inköptes i. Varje försök att modifiera produkten för att uppfylla tekniska krav och säkerhetsföreskrifter i annat land upphäver garantin.

Om inget fel kan hittas i produkten ska köparen stå för samtliga servicekostnader.
