PLB114B - Suport pentru Ecran Plat Acme United - Manual de utilizare gratuit

Tip produs	Suport perete pentru ecran plat
Marcă	Acme United
Model	PLB114B
Dimensiuni ecran compatibile	26 până la 55 inci
Capacitate maximă de greutate	50 de livre (22,7 kg)
Compatibilitate VESA	100x100 mm până la 400x400 mm
Materiale	Oțel, Plastic
Tip de montare	Montare pe perete cu fixare pe stâlpi
Tip de mișcare	Înclinare, Rotire, Rotație
Gama de înclinare	+5° până la -15°
Gama de rotire	±45°
Gama de rotație	±3°
Distanța față de perete	1,5 până la 2,5 inci (38 până la 64 mm)
Cerințe de alimentare	Niciuna (operare manuală)
Întreținere și curățare	Ștergeți cu o cârpă uscată; evitați solvenții
Caracteristici de siguranță	Fixați de stâlpii de perete; limita de greutate nu trebuie depășită
Piese de schimb și reparabilitate	Nu poate fi reparat de utilizator; contactați Acme United pentru înlocuiri
Informații generale	Include accesorii de montare și manual de instrucțiuni

Întrebări frecvente - PLB114B Acme United

Ce unelte sunt necesare pentru instalare?

De obicei, sunt necesare un detector de stâlpi, un burghiu, o nivelă, o cheie tubulară și șurubelnițe. Consultați manualul pentru unelte specifice.

Cum determin dacă televizorul meu este compatibil?

Verificați modelul VESA (distanța dintre găuri pe spatele televizorului). PLB114B suportă VESA până la 400x400 mm. De asemenea, asigurați-vă că televizorul cântărește mai puțin de 50 de livre.

Poate fi folosit suportul pe un perete de beton?

Da, dar trebuie să folosiți ancore pentru beton (nu sunt incluse) și să găuriți în beton solid. Nu montați niciodată pe gips-carton singur.

Suportul include toate accesoriile necesare?

Da, include șuruburi, distanțiere, șaibe și un suport de montare. Cu toate acestea, ancorele de perete pentru beton nu sunt incluse.

Cum ajustez înclinarea după instalare?

Slăbiți șuruburile de reglare a înclinării pe suport, setați unghiul dorit, apoi strângeți din nou. Gama de înclinare este de +5° la -15°.

Care este capacitatea de greutate a PLB114B?

Capacitatea maximă de greutate este de 50 de livre (22,7 kg). Depășirea acesteia poate cauza defectarea structurală.

Pot monta un televizor curbat?

Da, atâta timp cât modelul VESA este între 100x100 mm și 400x400 mm și greutatea este sub 50 de livre. Televizoarele curbate pot necesita distanțiere suplimentare pentru o potrivire corectă.

Suportul este conform VESA?

Da, suportă modele VESA standard de la 100x100 mm la 400x400 mm, inclusiv 200x200 și 300x300.

Cum curăț suportul?

Folosiți o cârpă moale și uscată. Nu utilizați substanțe chimice dure sau agenți abrazivi pentru a evita deteriorarea finisajului.

Unde găsesc manualul de instrucțiuni?

Manualul este disponibil pentru descărcare gratuită pe notice-facile.com în format PDF. Puteți solicita și o versiune tradusă prin intermediul site-ului.

MANUAL DE UTILIZARE PLB114B Acme United

RO 60 Instructiuni de montare 96 Fişa de garanție

Instrucțiuni de dezambalare

• Deschideți cu grijă cutia, scoateți conținutul și întindeți-l pe carton sau pe o altă suprafață de protecție pentru a evita deteriorările.
• Verificați conținutul pachetului cu lista de piese furnizate de pe pagina următoare pentru a vă asigura că ați primit toate componentele fără deteriorări. Nu utilizați piese deteriorate sau defecte.
• Citiți cu atenție toate instrucțiunile înainte de a încerca să montați produsul.

Informații importante privind siguranța

Montați și utilizați acest dispozitiv cu atenție. Citiți aceste instrucțiuni înainte de a începe montarea și respectați cu atenție toate instrucțiunile incluse. Utilizați echipament de protecție adecvat în timpul modificării.

Luați legătura cu un tehnician calificat pentru asistență în cazul în care:

• Nu înțelegeti aceste instrucțiuni sau aveți orice dubii privind siguranța montării.
• Dacă nu sunteți sigur privind natura peretelui dvs, luați legătura cu un tehnician de montare calificat.

Nu utilizați acest produs în niciun alt scop și în nicio altă configurație nespecificate expres în aceste instrucțiuni. Prin prezenta, declinăm orice și toată responsabilitatea pentru răni sau daune survenite prin asamblarea incorectă, montarea incorectă sau utilizarea incorectă a acestui produs.

AVERTISMENT	Acest suport de televizor trebuie să fie ferm fixat în peretele vertical. Dacă suportul nu este montat adecvat, este posibil să cadă ducând la posibile răniri și/sau daune.
Unelte necesare	Burghiu de 4 mmŞurubelniță	Burghiu de zidărie de 10mmDetector de stâlpi	Set de chei sau capete de cheieNivelă de dulgher

Observație: Componentele de montare și organele de asamblare furnizate în acest pachet nu sunt destinate montărilor pe pereți cu stâlpi de oțel sau pe pereți din cărămidă de zgură. Dacă organele de asamblare necesare montării nu sunt incluse, luați legătura cu magazinul de feronerie local pentru a obține organele de asamblare adecvate.

RO

Lista de piese furnizate

(1)Placă de perete-a (1) Suport monitor stânga-b (1) Suport monitor dreapta-c
(4)Şurub M4x12-d (4)Şurub M5x12-e (4)Şurub M6x12-f (4)Şurub M8x16-g
(4)Şurub M4x30-h (4)Şurub M5x30-l (4)Şurub M6x35-j (4)Şurub M8x40-k
(4) Şaibăde blocare M4-l	(4) Şaibăde blocare M5-m	(4)Şaibăde blocare M6-n	(4)Şaibăde blocare M8-o
(4)Distanțier M4/M5-p (4)Distanțier M6/M8-q (8)Distanțier M4/M5-r (4)Distanțier M6/M8-s
3) Şurub de fixare-t (3) Şaiba şurubului de fixare-u (3) Diblu-v

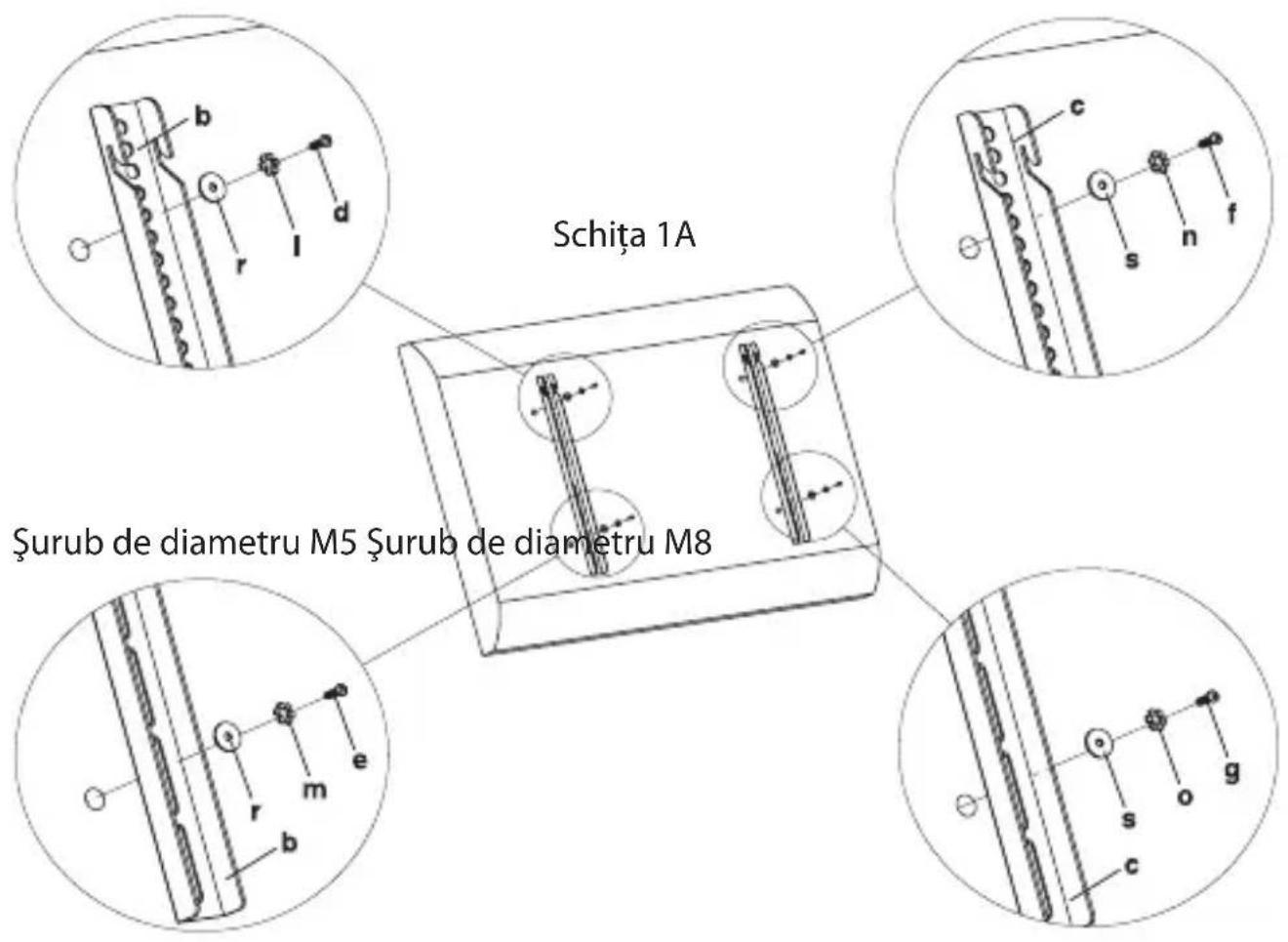

Montarea suporturilor de monitor pe un televizor cu parte posterioară plată

Mai întâi, verificați ce diametru de şurub (d,e,f,g) este necesar pentru televizorul dvs. După ce ați determinat diametrul corect, consultați schița aferentă de mai jos: Veți înfileta şurubul în televizor cu ajutorul șaibei de blocare corecte (l, m, n, o) și al șaibei (r, s). Asigurați-vă că suporturile de monitor sunt centrate vertical și că se află la nivel unul cu celălalt.

Şurub de diametru M4

Şurub de diametru M6

RO

Montarea suporturilor de monitor pe un televizor cu parte posterioară curbă

Mai întâi, verificați ce diametru de şurub (h, i, j, k) este necesar pentru televizorul dvs. După ce ați determinat diametrul corect, consultați schița aferentă de mai jos: Veți înfileta şurubul în televizor cu ajutorul șaibei de blocare corecte (l, m, n, o), al șaibei (r, s) și distanțierul (p, q). Pentru şurubul de diametru M4 sau M5, veți avea nevoie de o altă șaibă M4/M5 între suportul de monitor și distanțier. Asigurați-vă că suporturile de monitor sunt centrate vertical și că se află la nivel unul cu celălalt.

Montarea plăcii de perete pe perete

Montarea în cărămidă, beton solid și bloc de beton:

Utilizați placa de perete (a) ca şablon pentru a marca 3 puncte pentru orificii pe perete. Asigurați-vă că aceste orificii sunt la nivel. Pre-găuriți aceste orificii cu burghiu de zidărie de 10 mm până la o adâncime de cel puțin 60 mm. Introduceți un diblu (v) în fiecare dintre aceste orificii. Asigurați-vă că diblul este aşezat complet aliniat cu suprafața de beton, chiar și dacă există un strat de ghips-carton sau alt material în față. Atașați placa de perete pe perete cu ajutorul a 3 buc şuruburi de fixare (t) și 3 buc șaibe de şuruburi de fixare (u), conform indicațiilor din Schița 2A.

Montarea în stâlpi de lemn:

Placa de perete (a) trebuie să fie montată în doi stâlpi de lemn aflați la cel puțin 406mm distanță unul de celălalt. Utilizați un detector de stâlpi pentru a găsi stâlpii adiacenți. O idee bună ar fi să verificați locul unde se află stâlpii cu un dorn pentru lemn sau cu un cui subțire, conform indicațiilor din schița 2B. Pre-găuriți un orificiu de 60mm adâncime la înălțimea dorită în fiecare stâlp cu ajutorul unui burghiu de 4mm. Asigurați-vă că aceste orificii se află în zona centrală a stâlpilor și că se află la nivel unul cu celălalt. Atașați placa de perete la perete cu 2 buc şuruburi de fixare (t) și 2 buc șaibe de şuruburi de fixare (u).

Schița 2A Schița 2B

Fixarea monitorului pe placa de perete

Avertisment: Este posibil ca, la unele televizoare, să fie nevoie de două persoane pentru ridicare! Nu ne asumăm responsabilitatea pentru răniri sau deteriorarea produsului.

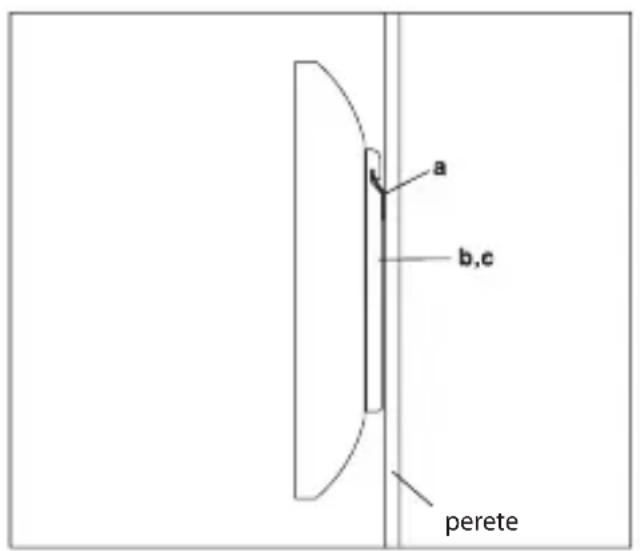

Mai întâi, agățați suporturile de monitor (b,c) deasupra părții superioare a plăcii de perete (a), apoi lăsați partea inferioară a suporturilor de monitor să se rotească în perete conform schiței 3A. Aspectul final este cel prezentat în Schița 3B.

Schița 3A Schița 3B

Vă mulțumim că ne-ați ales produsele. Utilizare plăcută!

Produs Model produs
Data de achiziție a produsului Nume vânzător, adresă
Defecțiuni (dată, descriere, funcția persoanei care acceptă produsul, prenume, nume și semnătură)

1. Perioada de garantie

Garantia intră în vigoare din ziua în care cumpărătorul achiziționează produsul de la vânzător. Perioada de garanție este înscrisă pe ambalajul produsului.

2. Conditii de garantie

Garantia este valabilă doar prin prezentarea documentului original de achiziție a produsului împreună cu această fișă de garanție, ce conține numele modelului produsului, data achiziției produsului, numele și adresa vânzătorului.

Dacă pe perioada garanției se constată că produsul are defecte, iar aceste defecte nu au fost cauzate de niciunul din motivele indicate mai jos în care nu se aplică garanția, producătorul se angajează să înlocuiască produsul.

Garantia nu se acordă pentru testarea periodică, întreținerea și repararea sau înlocuirea componentelor care sunt uzate în mod normal.

Garanția nu este valabilă în cazul defectiunilor sau daunelor survenite din următoarele motive:

• Instalarea neadecvată a produsului, utilizarea și/sau funcționarea necorespunzătoare a produsului fără a respecta manualul de utilizare, cerințele tehnice și standardele de siguranță impuse de producător, la care se adaugă depozitarea necorespunzătoare, căderea de la înălțime, precum și loviturile puternice.
  • Coroziune, noroi, apă și nisip.
• Lucrări de reparatie, modificare sau curățare care au fost efectuate d neautorizat de producător.
• Utilizarea de piese de schimb, programe sau materiale consumabile ne produsului în cauză.
• Accidente, evenimente sau orice alte motive care nu depind de producător, cum ar fi fulger, apă, foc, câmp magnetic și ventilație neadecvată.
• Dacă produsul nu întrunește standardele și specificațiile unei anumite nu a fost cumpărat. Orice încercare de a adapta produsul pentru a satisface cerințele tehnice și de siguranță, cum ar fi cele din alte țări, atrage după sine retragerea tuturor drepturilor de service în garanție.

Dacă nu se constată defecte ale produsului, toate cheltuielile legate de service vor fi suportate de către cumpărător.
