7009079 - Suport pentru Ecran Plat Acme United - Manual de utilizare gratuit

Tip produs	Suport de perete pentru ecran plat
Compatibilitate dimensiune ecran	26 până la 55 inci
Compatibilitate VESA	100x100, 200x200, 300x300, 400x200, 400x400 mm
Capacitate maximă de greutate	60 kg (132 lbs)
Material	Oțel laminat la rece de calitate grea
Finisaj	Vopsit prin pulbere negru
Unghi de înclinare	+5° / -15°
Unghi de rotire	±90°
Rotație	360° (peisaj la portret)
Distanța de perete	1.5 până la 2.5 inci (38 până la 64 mm)
Reglare nivel	±3° după instalare
Tip de instalare	Fixat pe stâlpi de perete (lemn sau beton)
Hardware inclus	Suporturi de montare, șuruburi, ancore, legături pentru gestionarea cablurilor
Unelte necesare	Detector de stâlpi, burghiu, nivel, cheie tubulară (nu sunt incluse)
Conformitate	Conform TAA, listat UL
Garanție	5 ani limitată
Dimensiuni (placă de montare)	21.7 x 10.6 x 1.2 inci (55 x 27 x 3 cm)
Greutate netă	5.5 kg (12.1 lbs)
Țara de origine	China
Număr model	7009079
Marcă	Acme United

Întrebări frecvente - 7009079 Acme United

Care este dimensiunea maximă a ecranului pe care o poate suporta acest suport?

Acest suport este compatibil cu ecrane plate de la 26 până la 55 inci.

Ce modele VESA acceptă?

Acceptă modele VESA standard până la 400x400 mm, inclusiv 100x100, 200x200, 300x300 și 400x200.

Suportul este ușor de instalat?

Da, instalarea este simplă cu hardware-ul inclus. Folosiți un detector de stâlpi pentru a localiza stâlpii, găuriți găuri pilot și atașați placa de perete. Apoi agățați televizorul și fixați-l.

Pot înclina sau roti televizorul după instalare?

Da, suportul permite înclinare +5°/-15° și rotire ±90° pentru unghiuri de vizualizare optime. De asemenea, se rotește 360° pentru orientare portret.

Suportul include tot hardware-ul necesar?

Da, pachetul include suporturi de montare, șuruburi, ancore și legături pentru cabluri. Aveți nevoie doar de un burghiu, nivel și cheie tubulară.

Care este capacitatea de greutate?

Suportul poate susține până la 60 kg (132 lbs), potrivit pentru majoritatea ecranelor plate mari.

Pot să îl instalez pe un perete de beton?

Da, suportul este conceput pentru stâlpi de lemn și pereți solizi de beton. Folosiți ancorele adecvate (incluse) pentru beton.

Cât de departe de perete va sta televizorul?

După instalare, televizorul va fi la aproximativ 1.5 până la 2.5 inci (38-64 mm) de perete, în funcție de curbura ecranului.

Există garanție?

Acme United oferă o garanție limitată de 5 ani împotriva defectelor de fabricație.

Pot folosi acest suport pentru un monitor?

Da, funcționează cu monitoare cu ecran plat, atâta timp cât se încadrează în limitele de model VESA și greutate.

MANUAL DE UTILIZARE 7009079 Acme United

RO 60 Instructiuni de montare 96 Fişa de garanție

Instrucțiuni de dezambalare

• Deschideți cu grijă cutia, scoateți conținutul și întindeți-l pe carton sau pe o altă suprafață de protecție pentru a evita deteriorările.
• Verificați conținutul pachetului cu lista de piese furnizate de pe pagina următoare pentru a vă asigura că ați primit toate componentele fără deteriorări. Nu utilizați piese deteriorate sau defecte.
• Citiți cu atenție toate instrucțiunile înainte de a încerca să montați produsul.

Informații importante privind siguranța

Montați și utilizați acest dispozitiv cu atenție. Citiți aceste instrucțiuni înainte de a începe montarea și respectați cu atenție toate instrucțiunile incluse. Utilizați echipament de protecție adecvat în timpul modificării.

Luați legătura cu un tehnician calificat pentru asistență în cazul în care:

• Nu înțelegeti aceste instrucțiuni sau aveți orice dubii privind siguranța montării.
• Dacă nu sunteți sigur privind natura peretelui dvs, luați legătura cu un tehnician de montare calificat.

Nu utilizați acest produs în niciun alt scop și în nicio altă configurație nespecificate expres în aceste instrucțiuni. Prin prezenta, declinăm orice și toată responsabilitatea pentru răni sau daune survenite prin asamblarea incorectă, montarea incorectă sau utilizarea incorectă a acestui produs.

AVERTISMENT	Acest suport de televizor trebuie să fie ferm fixat în peretele vertical. Dacă suportul nu este montat adecvat, este posibil să cadă ducând la posibile răniri și/sau daune.
Unelte necesare	Burghiu de 4 mmŞurubelniță	Burghiu de zidărie de 10mmDetector de stâlpi	Set de chei sau capete de cheieNivelă de dulghe

Observație: Componentele de montare și organele de asamblare furnizate în acest pachet nu sunt destinate montărilor pe pereți cu stâlpi de oțel sau pe pereți din cărămidă de zgură. Dacă organele de asamblare necesare montării nu sunt incluse, luați legătura cu magazinul de feronerie local pentru a obține organele de asamblare adecvate.

RO

Lista cu piesele furnizate

(1) Placă de perete - a (1) Suport monitor stânga - b (1) Suport monitor dreapta - c

(4) Șurub M4x12 - d (4) Șurub M5x12 - e (4) Șurub M6x12 - f (4) Șurub M8x16 - g

(4) Șurub M4x30 - h (4) Șurub M5x30 - l (4) Șurub M6x35 - j (4) Șurub M8x40 - k

(4) Distanțier M4/M5 - l (4) Distanțier M6/M8 - m (8) Șaibă M4/M5 - n (4) Șaibă M6/M8 - o

(3) Șurub diblu - p (3) Șaibă șurub diblu - q (3) Diblu pentru beton - r

Montarea suporturilor pentru monitor la un televizor cu spatele plat

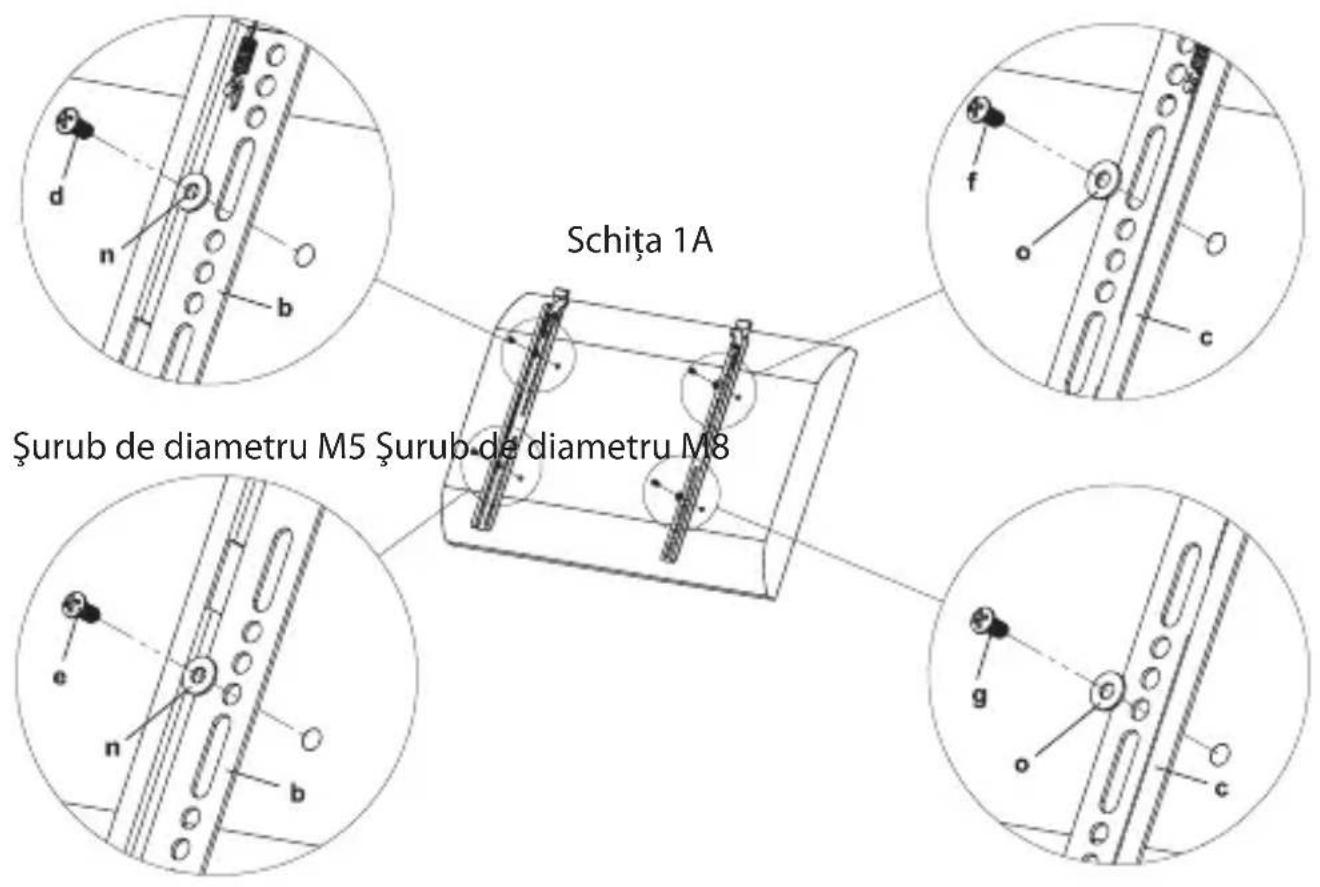

Mai întâi, verificați diametrul şurubului adecvat (d, e, f, g) pentru televizorul dumneavoastră. După stabilirea diametrului adecvat, vă rugăm să consultați diagrama corespunzătoare, asemănătoare cu cea de mai jos. Şurubul trebuie înfiletat în carcasa televizorului utilizând șaiba corespunzătoare (n, o). Verificați în prealabil dacă suporturile pentru monitor (b, c) sunt centrate în poziție verticală și dacă sunt aliniate.

Şurub de diametru M4
Şurub de diametru M6

RO

Montarea suporturilor pentru monitor la un televizor cu spatele curbat

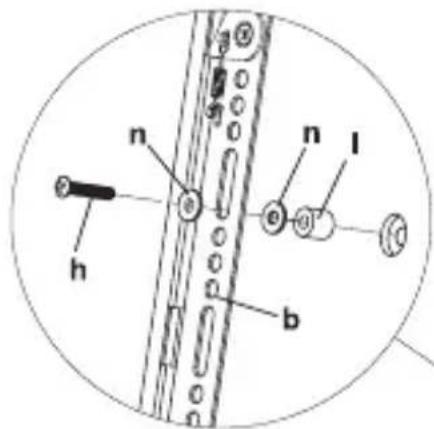

Mai întâi, verificați diametrul șurubului adecvat (h, i, j, k) pentru televizorul dumneavoastră. După stabilirea diametrului adecvat, vă rugăm să consultați diagrama corespunzătoare, asemănătoare cu cea de mai jos. Șurubul trebuie înfiletat în carcasa televizorului utilizând șaiba (n, o) și distanțierul (l, m) corespunzătoare. Pentru șurubul cu diametrul M4 sau M5, veți avea nevoie de o șaibă M4/M5 suplimentară montată între suportul pentru monitor și distanțier. Verificați în prealabil dacă suporturile monitorului sunt centrate în poziție verticală și dacă sunt aliniate.

Şurub de diametru M4

Diagrama 1B

Şurub de diametru M6

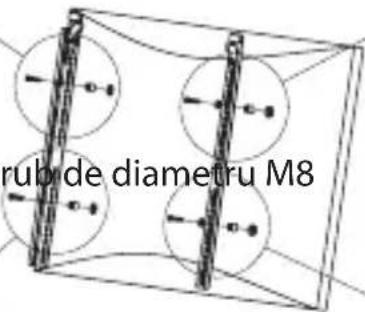

Şurub de diametru M5 Şurub de diametru M8

Montarea plăcii de perete pe perete

Montarea pe pereți din cărămidă, beton masiv și blocuri din beton:

Utilizați placa de perete (a) pe post de șablon pentru a marca cele 3 orificii pe perete. Asigurați-vă că aceste orificii sunt aliniate. Efectuați orificiile preliminare cu ajutorul unui burghiu pentru beton cu vârful de 3/8" (10 mm) la o adâncime de minim 2,4" (60 mm). Introduceți câte un diblu (r) în fiecare orificiu. Asigurați-vă că diblul a încăput în întregime în orificiu, chiar dacă în orificiu se găsește praf de zidărie sau un alt material. Prindeți placa de perete pe perete utilizând cele 3 şuruburi ale diblurilor (p) și cele 3 șaibe ale şuruburilor diblurilor (q), conform diagramei 2A.

Montarea pe stâlpi din lemn:

Placa de perete (a) trebuie montată pe doi stâlpi din lemn care se află la o distanță de cel puțin 16" (406 mm). Utilizați un detector de stâlpi pentru a localiza doi stâlpi adiacenți. Poate fi de un real folos să verificați unde sunt amplasați stâlpii cu o sulă sau cu un cui subțire, conform diagramei 2B. Efectuați un orificiu preliminar cu adâncimea de 2,4" (60 mm) la înălțimea dorită în cadrul fiecărei stâlp cu ajutorul unui burghiu de 5/32" (4 mm). Asigurați-vă că orificiile sunt făcute în centrul stâlpilor și că sunt aliniate. Prindeți placa de perete pe perete utilizând cele 2 şuruburi ale diblurilor și cele 2 şaibe ale şuruburilor diblurilor

Montarea monitorului pe placa de perete

Avertizare: Este posibil ca unele televizoare să nu poată fi ridicate de către o singură persoană! Nu ne asumăm răspunderea în cazul producerii unor vătămări corporale sau al deteriorării produselor.

Trageți mai întâi de frânghia prinsă de ecare suport (b, c) pentru a elibera sistemul de blocare cu arc, conform diagramei 3A, apoi ancorați suportul de placa de perete (a) și la nal eliberați frânghia pentru a bloca suporturile în poziție, conform diagramei 3B.

Vă multumim că ne-ați ales produsele. Utilizare plăcută!

Produs Model produs
Data de achiziție a produsului Nume vânzător, adresă
Defecțiuni (dată, descriere, funcția persoanei care acceptă produsul, prenume, nume și semnătură)

1. Perioada de garantie

Garantia intră în vigoare din ziua în care cumpărătorul achiziționează produsul de la vânzător. Perioada de garanție este înscrisă pe ambalajul produsului.

2. Conditii de garantie

Garantia este valabilă doar prin prezentarea documentului original de achiziție a produsului împreună cu această fișă de garanție, ce conține numele modelului produsului, data achiziției produsului, numele și adresa vânzătorului.

Dacă pe perioada garanției se constată că produsul are defecte, iar aceste defecte nu au fost cauzate de niciunul din motivele indicate mai jos în care nu se aplică garanția, producătorul se angajează să înlocuiască produsul.

Garantia nu se acordă pentru testarea periodică, întreținerea și repararea sau înlocuirea componentelor care sunt uzate în mod normal.

Garanția nu este valabilă în cazul defectiunilor sau daunelor survenite din următoarele motive:

• Instalarea neadecvată a produsului, utilizarea și/sau funcționarea necorespunzătoare a produsului fără a respecta manualul de utilizare, cerințele tehnice și standardele de siguranță impuse de producător, la care se adaugă depozitarea necorespunzătoare, căderea de la înălțime, precum și loviturile puternice.
  • Coroziune, noroi, apă și nisip.
• Lucrări de reparatie, modificare sau curățare care au fost efectuate d neautorizat de producător.
• Utilizarea de piese de schimb, programe sau materiale consumabile ne produsului în cauză.
• Accidente, evenimente sau orice alte motive care nu depind de producător, cum ar fi fulger, apă, foc, câmp magnetic și ventilație neadecvată.
• Dacă produsul nu întrunește standardele și specificațiile unei anumite nu a fost cumpărat. Orice încercare de a adapta produsul pentru a satisface cerințele tehnice și de siguranță, cum ar fi cele din alte țări, atrage după sine retragerea tuturor drepturilor de service în garanție.

Dacă nu se constată defecte ale produsului, toate cheltuielile legate de service vor fi suportate de către cumpărător.
