7009079 - Lame Ekraani Tugi Acme United - Tasuta kasutusjuhend

Toote tüüp	Lameekraani seinakinnitus
Ekraani suuruse ühilduvus	26 kuni 55 tolli
VESA ühilduvus	100x100, 200x200, 300x300, 400x200, 400x400 mm
Maksimaalne kaalutaluvus	60 kg (132 naela)
Materjal	Külmvaltsitud teras
Viimistlus	Pulbervärvitud must
Kallutusvahemik	+5° / -15°
Pöörlemisvahemik	±90°
Pööramine	360° (maastikult portreele)
Kaugus seinast	1,5 kuni 2,5 tolli (38 kuni 64 mm)
Taseme reguleerimine	±3° pärast paigaldamist
Paigaldustüüp	Kinnitatud seina postidele (puit või betoon)
Kaasas olev riistvara	Kinnitusklambrid, kruvid, ankrud, kaablisidemed
Vajalikud tööriistad	Postiotsija, puur, lood, mutrivõti (ei ole kaasas)
Vastavus	TAA nõuetele vastav, UL loendis
Garantii	5 aastat piiratud
Mõõtmed (kinnitusplaat)	21,7 x 10,6 x 1,2 tolli (55 x 27 x 3 cm)
Netokaal	5,5 kg (12,1 naela)
Päritoluriik	Hiina
Mudeli number	7009079
Bränd	Acme United

Korduma kippuvad küsimused - 7009079 Acme United

Mis on maksimaalne ekraani suurus, mida see kinnitus toetab?

See kinnitus sobib lameekraanidele vahemikus 26 kuni 55 tolli.

Milliseid VESA mustreid see toetab?

See toetab standardseid VESA mustreid kuni 400x400 mm, sealhulgas 100x100, 200x200, 300x300 ja 400x200.

Kas kinnitust on lihtne paigaldada?

Jah, paigaldamine on lihtne koos kaasasoleva riistvaraga. Kasutage postiotsijat postide leidmiseks, puurige juhtaugud ja kinnitage seinakinnitus. Seejärel riputage teler ja kinnitage see.

Kas ma saan pärast paigaldamist telerit kallutada või pöörata?

Jah, kinnitus võimaldab +5°/-15° kallutamist ja ±90° pööramist optimaalsete vaatenurkade jaoks. Samuti saab seda pöörata 360° portreeorientatsiooni jaoks.

Kas kinnitus sisaldab kogu vajalikku riistvara?

Jah, pakett sisaldab kinnitusklambreid, kruvisid, ankruid ja kaablisidemeid. Teil on vaja ainult puuri, loodi ja mutrivõtit.

Mis on kaalutaluvus?

Kinnitus mahutab kuni 60 kg (132 naela), sobides enamiku suurte lameekraanide jaoks.

Kas ma saan selle paigaldada betoonseinale?

Jah, kinnitus on mõeldud puidust postide ja tahkete betoonseinte jaoks. Kasutage betooni jaoks sobivaid ankruid (kaasas).

Kui kaugele seinast jääb teler?

Pärast paigaldamist on teler umbes 1,5 kuni 2,5 tolli (38-64 mm) kaugusel seinast, sõltuvalt ekraani kumerusest.

Kas garantii on olemas?

Acme United pakub 5-aastast piiratud garantiid tootmisdefektide vastu.

Kas ma saan seda kinnitust kasutada monitori jaoks?

Jah, see sobib lamepaneelmonitoridele, kui need jäävad VESA mustri ja kaalupiirangute sisse.

KASUTUSJUHEND 7009079 Acme United

EE 25 Paigaldusjuhend 91 Garantiileht

Lahtipakkimisjuhised

• Avage ettevaatlikult pakk, võtke sisu välju ja asetage see kahjude vältimiseks papile või muule kaitsvale materjalile.
• Vörrelge pakendi sisu komplektile lisatud komponentide nimekirjaga (vt järgmist lehekülge) ning kontrollige, kas köik komponendid on olemas ja kahjustamata. Ärge kasutage kahjustatud ega defektseid osasid.
• Enne paigaldamist lugege hoolega köik juhised läbi.

Oluline ohutusinfo

Olge selle seadme paigaldamisel ja kasutamisel ettevaatlik. Ärge alustage tööd enne kui olete juhendi läbi lugenud ja järgige hoolega köiki juhendis olevaid soovitusi. Kasutage paigaldamise ajal nõuetekohast kaitsevarustust.

Kutsuge endale appi kvalifitseeritud tehnik, kui:

• Te ei saa juhendist aru või kahtlete paigaldustööde ohutuses.
• Te pole kindel oma seina ehituses ja ei tea, mis materjalist sein tehtud on.

Ärge kasutage antud toodet niisugusel viisil ega niisuguses seadistuses, mida pole käesolevas juhendis selgesõnaliselt lubatud. Käesolevaga loobume igasugusest vastutusest niisuguste kahju-või õnnetusjuhtumite eest, mis on põhjustatud kasutusjuhendi mittejärgimisest seadme paigaldamisel või kasutamisel.

EE

HOIATUS	See televisiorialus tuleb kinnitada kindlalt vertikaalsele seinale. Ebakorrektse paigalduse tagajärjel võib alus maha kukkuda ning põhjustada kehavigastusi ja/või materiaalseid kahjusid.
Vajalikud tööriistad	5/32" (4mm) puuriotsakVõti	3/8" (10mm) puurotsakNaastude otsimisseade	Mutrivõti või võtmete komplektLood

Märkus: käesolevas komplektis sisalduvaid komponente ei tohi paigaldada seintele, milles leidub terasest naaste, ega tuhaplaadist seintele. Kui komplektis ei sisaldu köik paigaldustöödeks vajalikud tööriistad, siis pöörduge lähimasse tööriistapoodi ja leidke sealt endale vajalikud vahendid.

Komplekti sisu

(1) Seinaplaat-a (1) Vasakpoolne	ekraaniklamber - b	(1) Parempoolne ekraaniklamber - c
(4) M4x12 polt - d (4) M5x12 polt - e (4) M6x12 polt - f (4) M8x16 polt - g
(4) M4x30 polt - h (4) M5x30 polt - i (4) M6x35 polt - j	(4) M8x40 polt - k
(4) M4/M5 vaherõngas - l (4) M6/M8 vaherõngas - m (8) M4/M5 seib - n (4) M6/M8 seib-o
(3) Vahepolt - p (3) Vahepoldi seib - q (3) Betooniankur - r

EE

Ekraaniklambrite paigaldamine lameda tagaosaga telerile

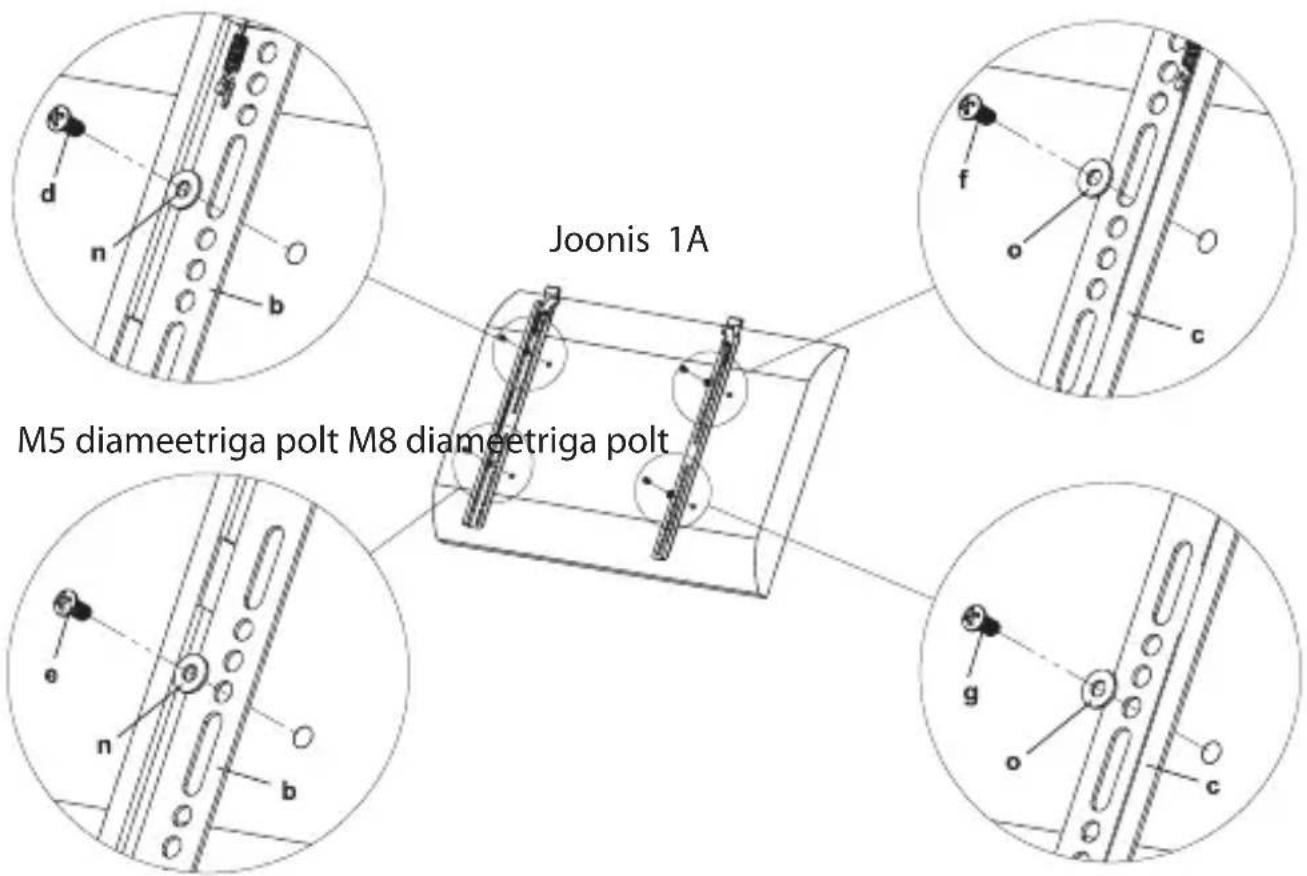

Kõigepealt tehke kindlaks, millise läbimõõduga polt (d, e, f, g) teie telerile sobib. Kui olete leidnud õige läbimõõduga poldid, vaadake vastavat allolevat joonist. Keerake polt telerisse, kasutades õiget seibi (n, o). Jälgige, et ekraaniklambrid (b, c) on vertikaalselt tsentreeritud ja teineteisega kohakuti.

M4 diameetriga polt

M6 diameetriga polt

Ekraaniklambrite paigaldamine kumera tagaosaga telerile

Kõigepealt tehke kindlaks, millise läbimõõduga polt (h, i, j, k) teie telerile sobib. Kui olete leidnud õige läbimõõduga poldid, vaadake vastavat allolevat joonist. Keerake polt telerisse, kasutades õiget seibi (n, o) ja vaherõngast (l, m). M4 või M5 läbimõõduga poldi korral on teil vaja veel ühte M4/M5 seibi ekraaniklambri ja vaherõnga vahele. Jälgige, et ekraaniklambrid on vertikaalselt tsentreeritud ja teineteisega kohakuti.

EE

Kasutage seinaplaati mallina, märkides selle abil seinale 3 ava kohad. Veenduge, et avad on ühel joonel. Puurige avad 3/8-tollise (10 mm) kivipuuriga vähemalt 2,4 tolli (60 mm) sügavuseks. Asetage igasse avasse betooniankur (-ankrud). Veenduge, et ankur on betoonipinnaga täielikult ühetasane, isegi kui betooni peal on kattekiht. Kinnitage seinaplaat seinale 3 vahepoldiga (p) ja 3 vahepoldiga (q), nagu on näidatud joonisel 2A.

Seinataladele paigaldamine:

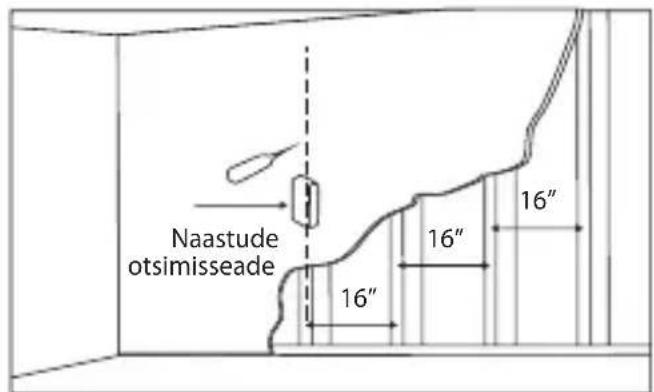

Seinaplaat (a) tuleb paigaldada kahele puittalale, mis on teineteisest vähemalt 16 tolli (406 mm) kaugusel. Kasutage talade leidmiseks metalliotsijat Talade asukohta on hea kontrollida naaskli või õhukese nõelaga, mida on kujutatud joonisel 2B. Tehke puuriga kummassegi talasse soovitud kõrgusele 2,4 tolli (60 mm) sügavune eelava, kasutades 5/32-tollist (4 mm) puuritera. Veenduge, et avad asetsevad talade keskel ja on teineteisega kohakuti. Kinnitage seinaplaat seinale, kasutades 2 vahepolti (p) ja 2 vahepoldiseibi (q).

Joonis 2A Joonis 2B

Ekraani kinnitamine seinaplaadile

Hoiatus: Mõnda telerit tuleb tõsta kahekesi! Isikuvigastuste ja tootekahjustuste eest me ei vastuta.

Tömmake köigepealt klambri kummaski otsas olevat nööri (b, c), et vabastada süsteemi vedrulukk, nagu on näidatud joonisel 3A. Seejärel kinnitage klamber seinaplaadile (a). Lõpuks lukustage klambrid asendisse, nagu on näidatud joonisel 3B.

Joonis 3BJoonis 3A
