PLB103S - Lame Ekraani Tugi Acme United - Tasuta kasutusjuhend

Toote tüüp	Tasapinnalise paneeli kinnitus
Bränd	Acme United
Mudel	PLB103S
VESA ühilduvus	75x75mm, 100x100mm
Kaalukandevõime	Kuni 25 kg (55 naela)
Ekraani suurus	22" - 42"
Kallutusnurk	+5° / -15°
Pöördenurk	±90°
Pööramine	360° (horisontaalne/vertikaalne)
Kaugus seinast	50 mm (2 tolli)
Materjal	Teras, pulbervärvitud
Värv	Must
Kinnituse tüüp	Fikseeritud, madal profiil
Paigalduskomplekt sisaldub	Jah (kruvid, ankrud, mall)
Ühilduvad seinatüübid	Puitpõrand, betoon, tellis
Toote mõõtmed (LxKxS)	200 x 200 x 50 mm
Netokaal	1.2 kg
Toiteallikas	Puudub (passiivne kinnitus)
Ohutussertifikaat	TÜV, UL loetletud
Garantii	1 aasta
Puhastusjuhised	Pühkige kuiva lapiga; vältige lahusteid
Varuosade saadavus	Kruvid ja kronsteinid saadaval tootjalt

Korduma kippuvad küsimused - PLB103S Acme United

Milline on maksimaalne toetatud VESA suurus?

Acme United PLB103S toetab VESA 75x75mm ja 100x100mm mustreid.

Mis on selle kinnituse kaalukandevõime?

See mahutab kuni 25 kg (55 naela).

Milliseid tööriistu on paigaldamiseks vaja?

Vaja läheb Phillipsi kruvikeerajat, loodi, puuri sobivate otsakute jaoks vastavalt seinatüübile ning naelteotsijat, kui kinnitate puitpõrandale.

Kas ma saan sellega kinnitada oma 55-tollist telerit?

Ei, PLB103S on loodud ekraanidele 22" kuni 42". 55-tolline teler ületaks kaalu- ja suuruspiiranguid.

Kas see võimaldab kallutamist või pööramist?

Jah, see pakub kallutuse reguleerimist (+5°/-15°) ja pööret (±90°) optimaalsete vaatenurkade jaoks.

Kas see sobib betoonseintega?

Jah, seda saab kinnitada betoonile, tellisele ja puitpõrandale. Kasutage müüritise jaoks kaasasolevaid ankrut.

Kas kinnitusega on kaasas mall?

Jah, kaasas on paberpuurimismall, mis aitab kruviauke täpselt märkida.

Kui kaugele seinast teler jääb?

Kinnitus hoiab telerit vaid 50 mm (2 tolli) kaugusel seinast, et saavutada elegantne ja madala profiiliga välimus.

Kas ma saan teleri pöörata portreerežiimi?

Jah, kinnitus võimaldab 360° pööret, nii et saate ekraani kasutada portree- või maastikuorientatsioonis.

Kuidas ma kinnitust puhastan?

Kasutage selle tolmutamiseks pehmet kuiva lappi. Vältige tugevaid kemikaale või abrasiivseid aineid, mis võivad pulbervärvi kahjustada.

KASUTUSJUHEND PLB103S Acme United

EE 25 Paigaldusjuhend 91 Garantiileht

Lahtipakkimisjuhised

• Avage ettevaatlikult pakk, võtke sisu välju ja asetage see kahjude vältimiseks papile või muule kaitsvale materjalile.
• Vörrelge pakendi sisu komplektile lisatud komponentide nimekirjaga (vt järgmist lehekülge) ning kontrollige, kas köik komponendid on olemas ja kahjustamata. Ärge kasutage kahjustatud ega defektseid osasid.
• Enne paigaldamist lugege hoolega köik juhised läbi.

Oluline ohutusinfo

Olge selle seadme paigaldamisel ja kasutamisel ettevaatlik. Ärge alustage tööd enne kui olete juhendi läbi lugenud ja järgige hoolega köiki juhendis olevaid soovitusi. Kasutage paigaldamise ajal nõuetekohast kaitsevarustust.

Kutsuge endale appi kvalifitseeritud tehnik, kui:

• Te ei saa juhendist aru või kahtlete paigaldustööde ohutuses.
• Te pole kindel oma seina ehituses ja ei tea, mis materjalist sein tehtud on.

Ärge kasutage antud toodet niisugusel viisil ega niisuguses seadistuses, mida pole käesolevas juhendis selgesõnaliselt lubatud. Käesolevaga loobume igasugusest vastutusest niisuguste kahju-või õnnetusjuhtumite eest, mis on põhjustatud kasutusjuhendi mittejärgimisest seadme paigaldamisel või kasutamisel.

EE

	See televisiorialus tuleb kinnitada kindlalt vertikaalsele seinale. Ebakorrektse paigalduse tagajärjel võib alus maha kukkuda ning põhjustada kehavigastusi ja/või materiaalseid kahjusid.
Vajalikud tööriistad	5/32" (4mm) puuriotsakVõti	3/8" (10mm) puurotsakNaastuleidja	Mutrivõti võivõtmete komplektLood

Märkus: käesolevas komplektis sisalduvaid komponente ei tohi paigaldada seintele, milles leidub terasest naaste, ega tuhaplaadist seintele. Kui komplektis ei sisaldu köik paigaldustöödeks vajalikud tööriistad, siis pöörduge lähimasse tööriistapoodi ja leidke sealt endale vajalikud vahendid.

Komponentide nimekiri

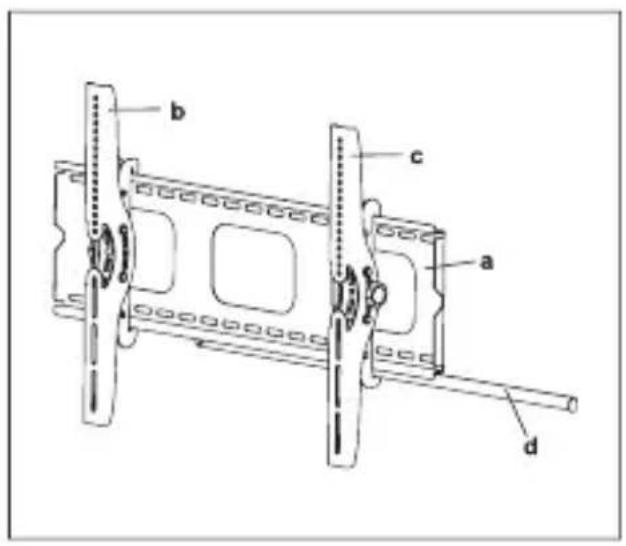

(1)Seinaplaat-a (1)Vasak monitori kinnitus-b (1)Parem monitori kinnitus-c (1)Kinnituslatt-d

(4)M4x12 polt-e (4)M5x12 polt-f (4)M6x12 polt-g (4)M8x16 polt-h

(4)M4x30 polt-i (4)M5x30 polt-j (4)M6x35 Bolt-k (4)M8x40 polt-i

(4)M4 lukustusseib-m (4)M5 lukustusseib-n (4)M6 lukustusseib-o (4)M8 lukustusseib-p

(4)M4/M5 vahedetail-q (4)M6/M8 vahedetail -r (8)M4/M5 seib-s (4)M6/M8 seib-t

(6) Keermestatud polt-u (6) Keermestatud poldi seib -v (6) Betooniankur-w (2) Plastiknupp-x

Enne järgmist sammu kinnitage plastiknupp (x) monitori kinnituse (b, c) külge, järgides vasakul olevat joonist. Palun pidage silmas, et nupud tuleks paigalada üksteise suhtes vastupidises suunas.

EE

Monitori kinnituste kinnitamine lameda tagaosaga teleri külge

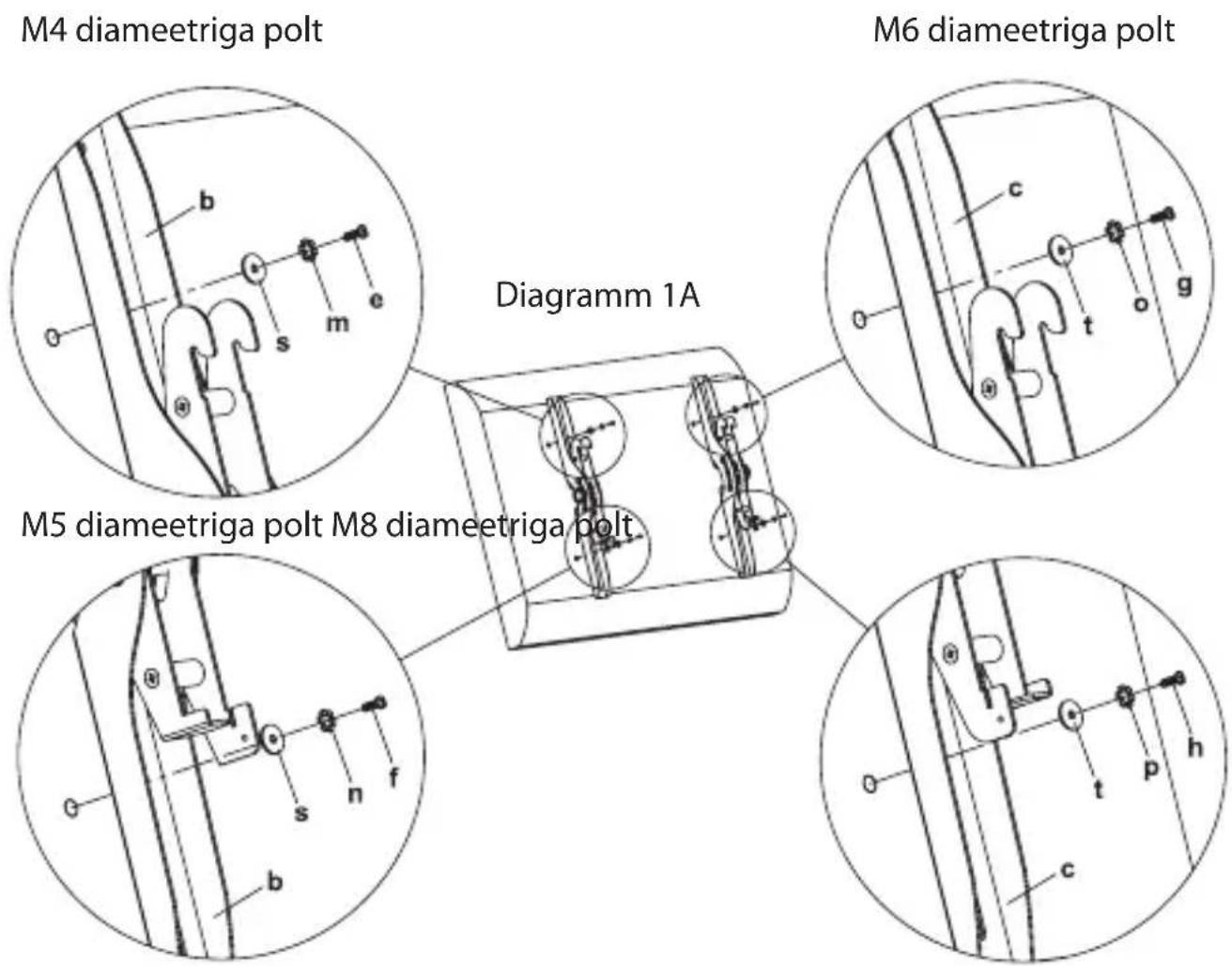

Esmalt määratlege teie telerile sobiv poldi diameeter (e,f,g,h). Pärast korrektse diameetri määratlemist vaadake allpool vastavat diagrammi. Keerake polt teleri sisse, kasutades sobivat lukustusseibi (m,n,o,p) ja seibe (s,t). Palun veenduge, et monitori kinnitusdetailid (b,c) asuvad vertikaalses keskpunktis ja on üksteisega kohakuti.

Monitori kinnitusdetailide kinnitamine kumera tagaosaga teleri külge

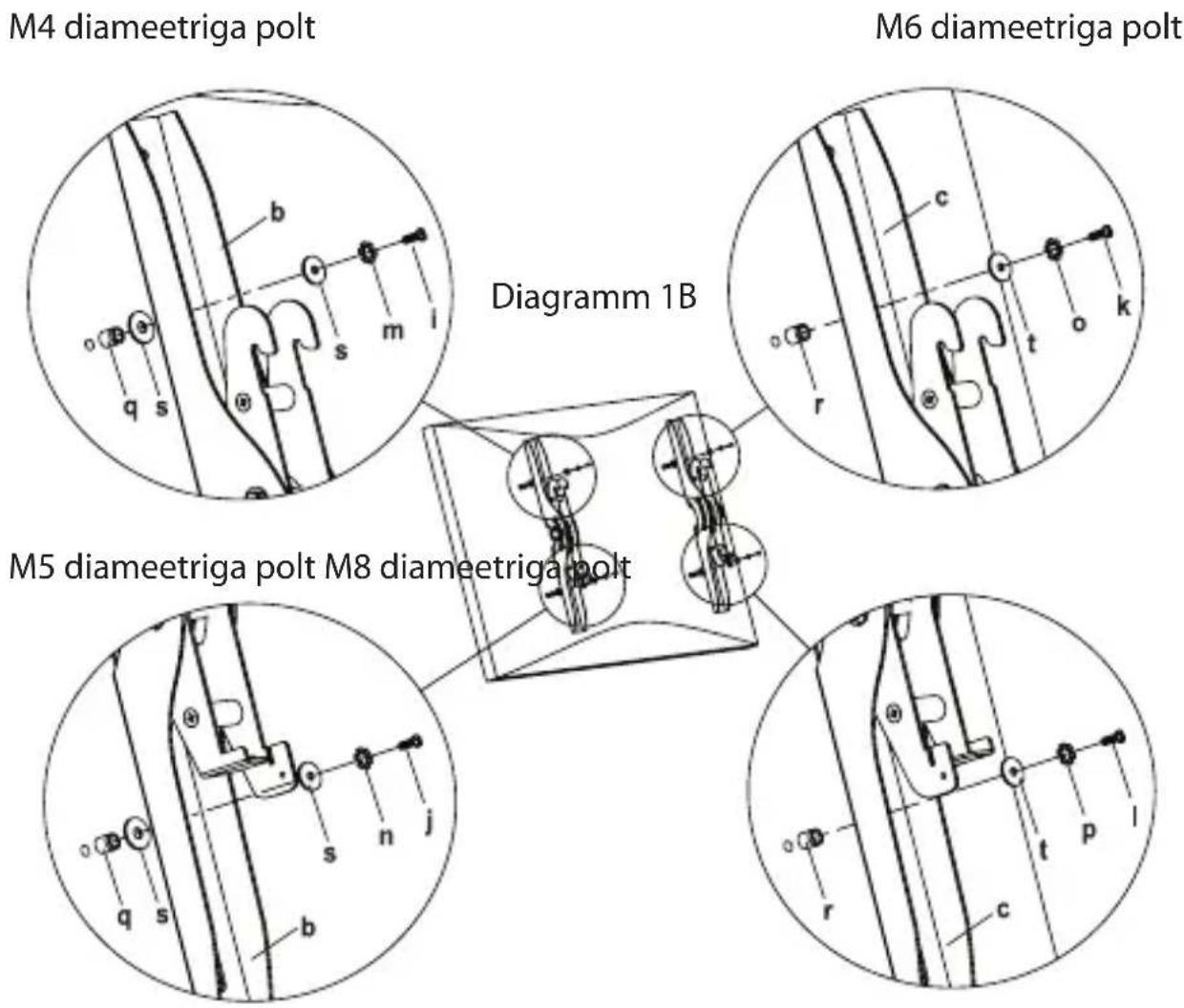

Esmalt tehke kindlaks, millise diameetriga polt (i,j,k,l) teie telerile sobib. Pärast esimese diameetri kindlaks tegemist vaadake allpool vastavat diagrammi. Keerake polt korrektse lukustusseibi (m,n,o,p), seibide (s,t) ja vahedetailide (q,r) abil telerisse. M4 või M5 diameetriga poltide puhul peate monitori kinnitusdetaili ja vahedetaili vahele paigaldama veel ühe M4/M5 seibi. Palun veenduge, et monitori kinnitusdetailid asuvad vertikaalses keskasendis ja üksteise suhtes kohakuti.

EE

Seinaplaadi kinnitamine seinale

Telliskivist, betoonist või betoonplokist seinale kinnitamine:

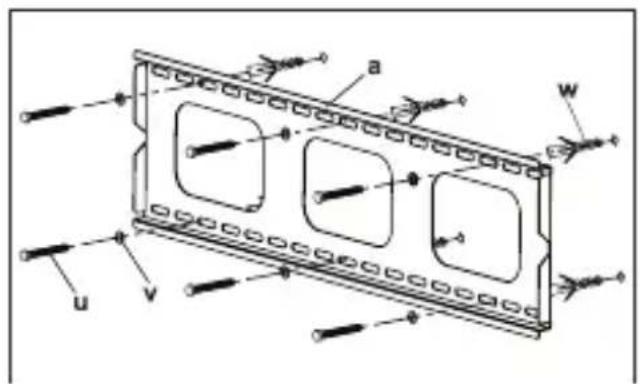

Kasutage seinaplaati (a) šabloonina ning märkige selle abil seinale 3 augu asukohad. Veenduge, et augud paiknevad köik samal tasapinnal. Eelpuurige vähemalt 2.4" (60mm) sügavused augud, kasutades 3/8" (10mm) puuriotsa. Sisestage igasse auku tüübel (v). Tüübel peab jääma betoonpinnaga ühetasaseks isegi juhul kui seinas on kipsplaadikiht või muu materjal, mis tüübli liikumist takistab. Kinnitage seinaplaat, nagu näidatud diagrammil 2A, kasutades 3 keermepolti (t) ja 3 keermepoldi seibi (u).

Puidunaelte paigaldus:

Seinaplaat (a) tuleb kinnitada kahe, üksteisest vähemalt 16" (406mm) kaugusel asuva puidunaela abil. Kahe körvutiasetseva naelala leidmiseks kasutage naelade otsimisseadet. Naelade asukohta on hea kindlaks teha näiteks naaskli või peenikese naela abil, nagu näidatud joonisel 2B. Eelpuurige 2,4" (60mm)-sügavune auk iga kinnituskoha juurde, kasutades 5/32"(4mm) puuriotsa. Veenduge, et puuritud augud asuvad kinnituskohtade keskpunktis ning on üksteisega kohakuti. Kinnitage seinaplaat 2 keermega poldi (t) ja 2 seibi (u) abil seinale.

Joonis 2A Joonis 2B

Hoiatus: mönede telerite töstmiseks on vaja kaht inimest! Me ei vastuta võimalike kehavigastuste ega tootekahjustuste eest.

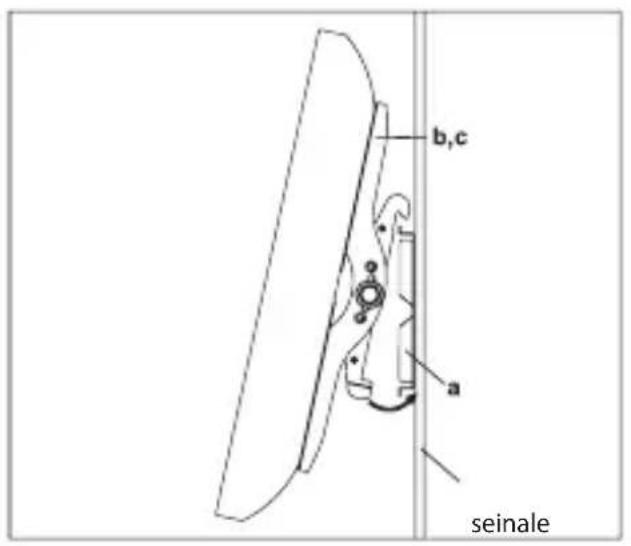

Esmalt lükake monitori kinnitusplaadi ülemine ots (b, c) üle seinaplaadi ülaosa (a) ning seejärel keerake alumine ots seinaplaadi alla, nagu näidatud joonisel 3A. Lõpptulemus on näha joonisel 3B.

Joonis 3BJoonis 3A
