PLB103S - Wandhalterung für Flachbildschirme Acme United - Kostenlose Bedienungsanleitung

Produkttyp	Flachbildschirmhalterung
Marke	Acme United
Modell	PLB103S
VESA-Kompatibilität	75x75mm, 100x100mm
Tragfähigkeit	Bis zu 25 kg (55 lb)
Bildschirmgröße	22" - 42"
Neigungswinkel	+5° / -15°
Schwenkwinkel	±90°
Drehung	360° (Quer-/Hochformat)
Wandabstand	50 mm (2 Zoll)
Material	Stahl, pulverbeschichtet
Farbe	Schwarz
Montageart	Fest, flach
Montageset enthalten	Ja (Schrauben, Dübel, Schablone)
Kompatible Wandtypen	Holzständer, Beton, Ziegel
Produktabmessungen (BxHxT)	200 x 200 x 50 mm
Nettogewicht	1,2 kg
Stromversorgung	Keine (passive Halterung)
Sicherheitszertifizierung	TÜV, UL gelistet
Garantie	1 Jahr
Reinigungshinweise	Mit trockenem Tuch abwischen; Lösungsmittel vermeiden
Verfügbarkeit von Ersatzteilen	Schrauben und Halterungen vom Hersteller erhältlich

Häufig gestellte Fragen - PLB103S Acme United

Welche maximale VESA-Größe wird unterstützt?

Der Acme United PLB103S unterstützt VESA 75x75mm und 100x100mm Muster.

Wie hoch ist die Tragfähigkeit dieser Halterung?

Sie kann bis zu 25 kg (55 lb) tragen.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher, eine Wasserwaage, einen Bohrer mit passenden Bohrern für Ihren Wandtyp und einen Studfinder, wenn Sie an Holzständern montieren.

Kann ich meinen 55-Zoll-Fernseher damit montieren?

Nein, der PLB103S ist für Bildschirme von 22" bis 42" ausgelegt. Ein 55-Zoll-Fernseher würde die Gewichts- und Größenbeschränkungen überschreiten.

Ermöglicht er Neigen oder Schwenken?

Ja, er bietet Neigungsverstellung (+5°/-15°) und Schwenk (±90°) für optimale Betrachtungswinkel.

Ist er mit Betonwänden kompatibel?

Ja, er kann an Beton, Ziegel und Holzständern montiert werden. Verwenden Sie die mitgelieferten Dübel für Mauerwerk.

Wird eine Schablone mitgeliefert?

Ja, eine Papierbohrschablone ist enthalten, um Schraubenlöcher genau zu markieren.

Wie weit von der Wand wird der Fernseher sitzen?

Die Halterung hält den Fernseher nur 50 mm (2 Zoll) von der Wand für ein elegantes, flaches Erscheinungsbild.

Kann ich den Fernseher ins Hochformat drehen?

Ja, die Halterung ermöglicht eine 360°-Drehung, sodass Sie den Bildschirm im Hoch- oder Querformat verwenden können.

Wie reinige ich die Halterung?

Verwenden Sie ein weiches, trockenes Tuch, um es abzustauben. Vermeiden Sie aggressive Chemikalien oder Scheuermittel, die die Pulverbeschichtung beschädigen könnten.

BEDIENUNGSANLEITUNG PLB103S Acme United

DE 39 Installationsanleitung 93 Garantieblatt

• Öffnen sie die verpackung vorsichtig, nehmen sie alle teile heraus und legen sie sie auf einer unterlage ab, um schäden zu vermeiden.
• Vergleichen sie den inhalt mit der teileliste auf der nächsten seite auf vollständigkeit und unversehrtheit. Benutzen sie keine beschädigten teile.
• Lesen sie alle anleitungen, bevor sie mit der montage beginnen.

Wichtige sicherheitshinweise

Installieren und bedienen sie das gerät vorsichtig. Lesen sie alle anleitungen, bevor sie mit der montage beginnen und befolgen sie die anleitungen. Benutzen sie während der montage die korrekte schutzausrüstung.

Bitte wenden sie sich an einen fachbetrieb, falls sie:

• Diese anleitungen nicht verstehen oder zweifel an der sicherheit der installation haben;
• Den aufbau ihrer wand nicht genau kennen.

Benutzensiediesesproduktausschließlichfür seinen bestimmungszweck, wie in dieser anleitung beschrieben. Wir lehnen jegliche haftung für verletzungen und schäden aufgrund unsachgemäßer montage, installation und nutzung dieses produkts ab.

DE

WARNUNG	Diese TV-Halterung muss sicher an einer senkrechten Wand befestigt werden. Bei unsachgemäßer Installation kann die Halterung herunterfallen und zu Verletzungen und Sachschäden führen.
Benötigte Werkzeuge	4 mm BohrerKreuzschlitzschraubendreher	10 mm SteinbohrerBalkensucher	MaulschlüsselWasserwaage

Bitte beachten Sie: Die Komponenten der Halterung und die Beschläge sind nicht zur Montage an Wänden mit Metallbalken oder aus Schlackenbetonblocks geeignet. Sind die Beschläge, welche Sie für Ihre Montage benötigen, nicht mitgeliefert, so wenden Sie sich bitte an Ihren örtlichen Baumarkt für die korrekten Befestigungsmittel für dieses Gerät.

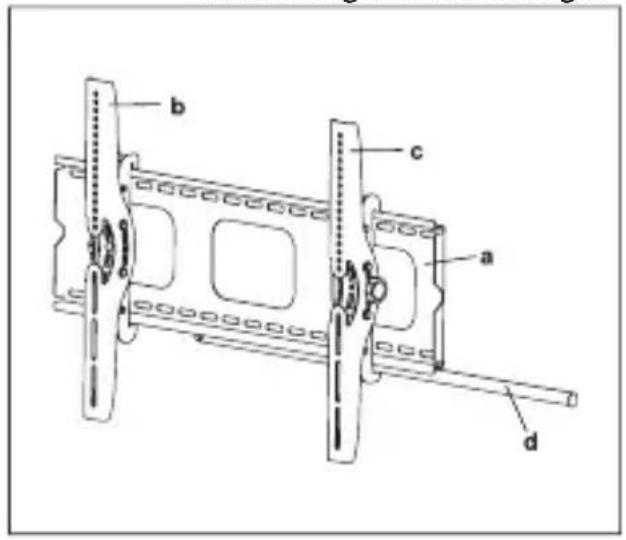

Lieferumfang

(1) Wandplatte-a (1) Linke	Bildschirmhalterung-b	(1) RechteBildschirmhalterung-c	(1) Inbusschlüssel-d
(4) Bolzen M4x12-e (4) Bolzen M5x12-f (4) Bolzen M6x12-g (4) Bolzen M8x16-h
(4) Bolzen M4x30-i (4) Bolzen M5x30-j (4) Bolzen M6x35-k (4) Bolzen M8x40-l
(4) Zahnscheibe M4-m (4) Zahnscheibe M5-n (4) Zahnscheibe M6-o (4) Zahnscheibe M8-p
(4) AbstandhalterM4/M5-q (4) Abstandhalter M6/M8-r (8) Unterlegscheibe M4/M5-s			(4) UnterlegscheibeM6/M8-t
(6) Schlüsselschraube-u (6) SchlüsselschraubeUnterlegscheibe-v		(6) Wanddübel-w (2) Drehknopf-x

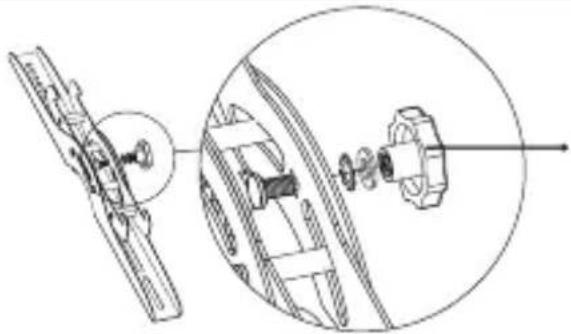

		Setzen Sie den Drehknopf (x) an der Bildschirmhalterung (b, c) an, bevor Sie den nächsten Montageschritt durchführen, wie in der Abbildung links dargestellt. Bitte beachten Sie, dass die beiden Knöpfe jeweils entgegengesetzt auf den beiden Bildschirmhalterungen montiert werden.

DE

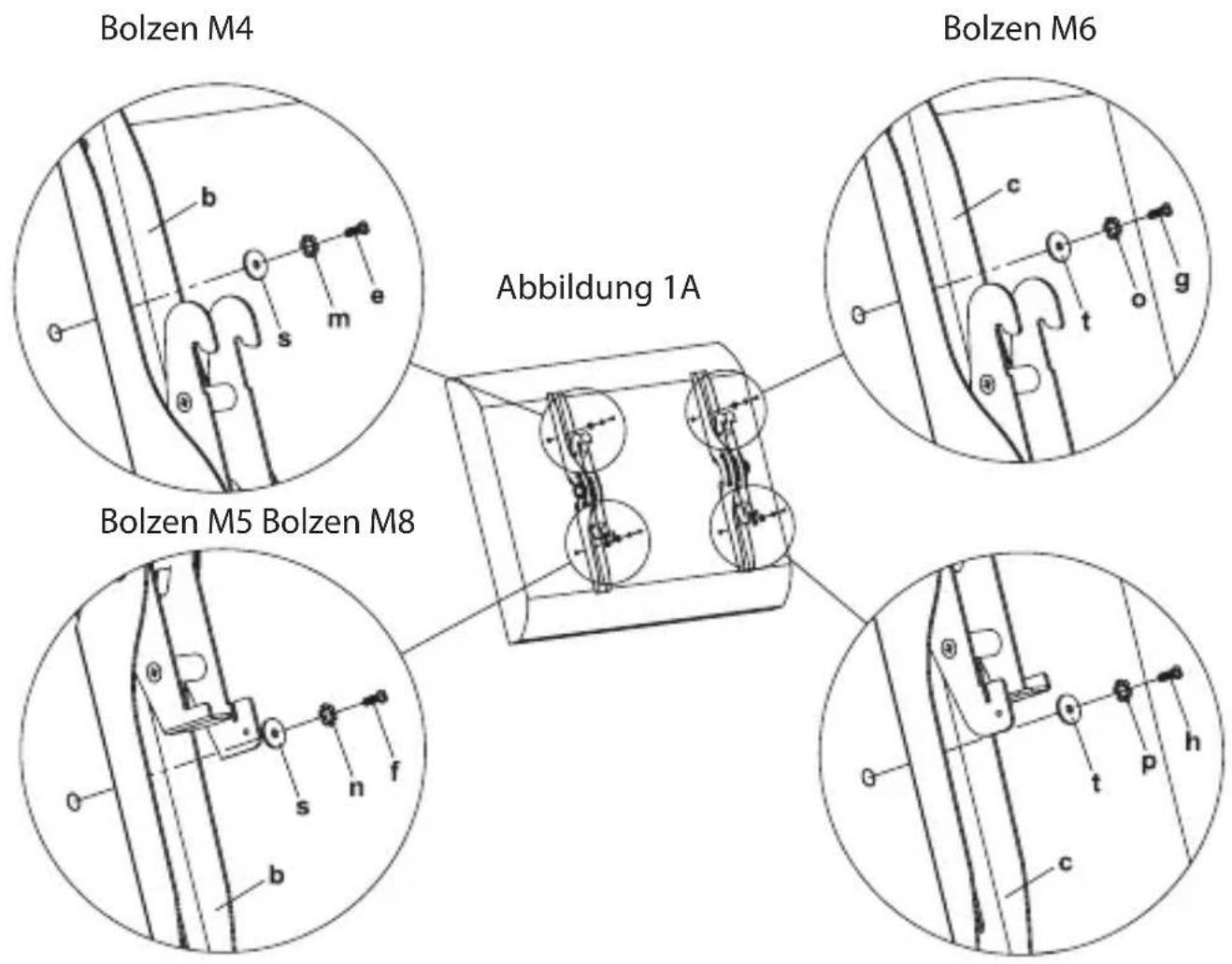

Montage der Bildschirmhalterungen an Fernseher mit flacher Rückseite

Finden Sie zunächst den korrekten Befestigungsbolzen (e, f, g, h) für Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung. Drehen Sie die Bolzen mit den korrekten Zahnscheiben (m, n, o, p) und Unterlegscheiben (s, t). Bitte achten Sie darauf, dass die Bildschirmhalterungen (b, c) senkrecht und waagerecht ausgerichtet sind.

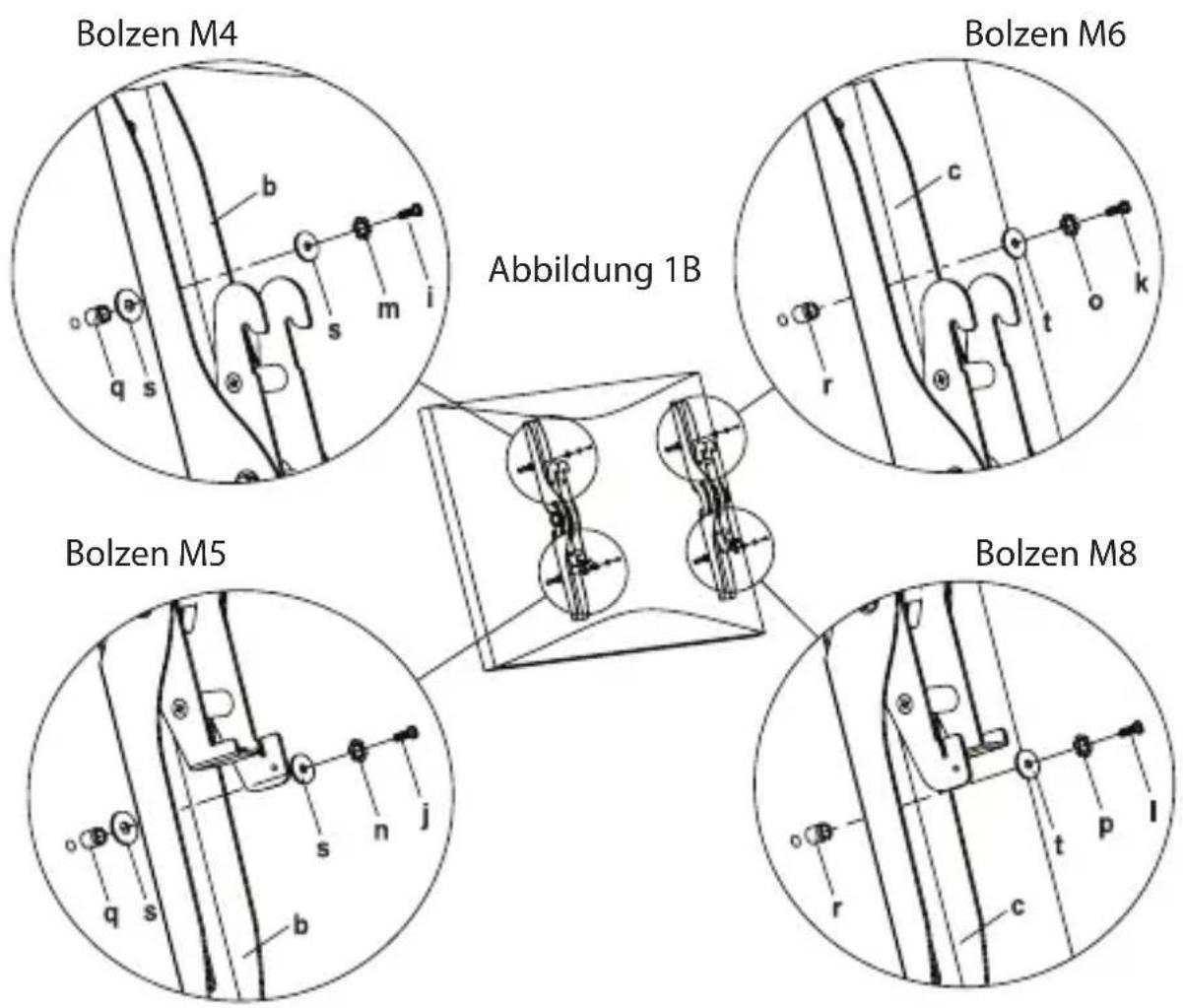

Montage der Bildschirmhalterungen an Fernseher mit gewölbter Rückseite

Finden Sie zunächst den korrekten Befestigungsbolzen (i, j, k, l) für Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung. Drehen Sie die Bolzen mit den korrekten Zahnscheiben (m, n, o, p), Unterlegscheiben (s, t) und Abstandhalter (q, r). Für die M4 oder M5 Bolzen benötigen Sie eine weitere Unterlegscheibe M4/M5 zwischen der Bildschirmhalterung und dem Abstandhalter. Bitte achten Sie darauf, dass die Bildschirmhalterungen senkrecht und waagerecht ausgerichtet sind.

DE

Montage der Wandplatte an der Wand

Montage an gemauerter Wand oder Betonwand:

Benutzen Sie die Wandplatte (a) als Schablone zum Markieren von 6 Bohrlöchern an der Wand. Drei in der oberen Reihe der Langlöcher und drei in der unteren Reihe. Achten Sie darauf, dass die Löcher waagerecht und wenigstens 150 mm voneinander entfernt sind. Bohren Sie die Löcher mit einem 10 mm Steinbohrer mindestens 60 mm tief. Setzen Sie jeweils einen Wanddübel (w) in die Löcher ein. Achten Sie darauf, dass die Dübel nicht überstehen. Setzen Sie die Wandplatte mit 6 Schlüsselschrauben (u) und 6 Unterlegscheiben für Schlüsselschrauben (v) an der Wand an, wie in Abbildung 2A dargestellt.

Montage an Holzbalken:

Die Wandplatte (a) muss an zwei Holzpfosten wenigstens 406 mm voneinander entfernt montiert werden. Finden Sie mit einem Balkensucher zwei nebeneinanderliegende Balken. Vergewissern Sie sich mit einer Ahle oder einem dünnen Nagel über die Lage der Balken, wie in Abbildung 2B dargestellt. Bohren Sie ein 60 mm tiefes Loch in der gewünschten Höhe mit einem 4 mm Bohrer in den Balken vor. Achten Sie darauf, dass die Löcher im mittleren Bereich des Balkens liegen und waagerecht ausgerichtet sind. Benutzen Sie die Wandplatte als Schablone zum Markieren des jeweils zweiten Loches im Balken. Bohren Sie mit einem 4 mm Bohrer 60 mm tief vor. Setzen Sie die Wandplatte mit 4 Schlüsselschrauben (u) und 4 Unterlegscheiben für Schlüsselschrauben (v) an der Wand an.

Abbildung 2A Abbildung 2B

Montage des Bildschirms an der Wandplatte und Einsetzen des Sicherungsbolzens

Warnung: Einige Fernseher müssen von zwei Personen angehoben werden! Wir übernehmen keine Haftung für Verletzungen oder Sachschäden.

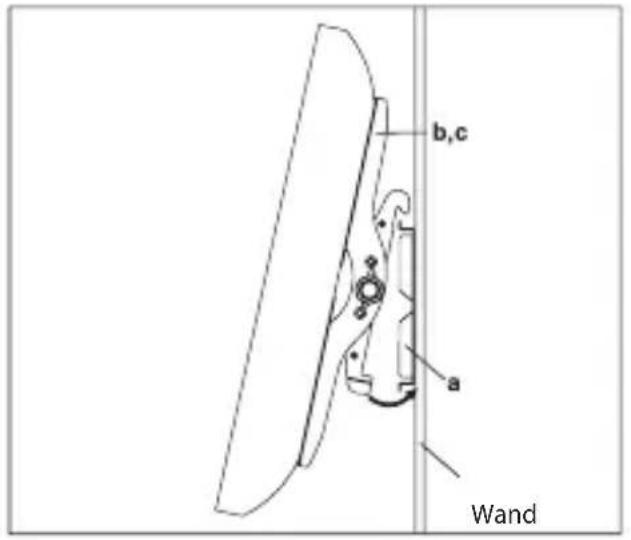

Haken Sie die Bildschirmhalterungen (b, c) zunächst oben in der Wandplatte (a) ein, dann kippen Sie die Unterseite der Bildschirmhalterungen an die Unterseite der Wandplatte, wie in Abbildung 3A dargestellt. Setzen Sie den Sicherungsbolzen (d) in die Langlöcher unten in den Bildschirmhalterungen ein, sodass er hinter der unteren Nase der Wandplatte sitzt. Wenn der Sicherungsbolzen auf der anderen Seite der Wandplatte herauskommt, kann ein Vorhangschloss für zusätzliche Sicherheit angebracht werden. Einzelheiten sehen Sie in Abbildung 3B.

Abbildung 3BAbbildung 3A

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben, viel Spaß damit.

FI

Produkt Modell des Produktes
Kaufdatum des Produktes Benennung,	Adresse des Verkäufers
Defekte (Datum, Beschreibung, Funktion der Person, die das Produkt angenommen hat, Vorname, Name und Unterschrift)

1. Garantiezeit

Die Garantie ist ab dem Tag gültig, an dem der Käufer dieses Produkt vom Verkäufer gekauft hat. Die Garantiezeit ist auf der Verpackung des Produkts angegeben.

2. Garantiebedingungen

Die Garantie gilt nur im Zusammenhang mit der Originalkaufurkunde des Produktes und mit diesem Garantieblatt, in dem die Benennung des Produktmodells, das Kaufdatum des Produktes, die Benennung und Adresse des Verkäufers stehen.

Wenn in der Garantiezeit solche Defekte des Produktes festgestellt werden, deren Ursachen nicht in den erwähnten Absätzen stehen, wird keine Garantie erteilt. Der Hersteller verpflichtet sich das Produkt zu reparieren oder auszutauschen.

Die Garantieleistungen schließen die regelmäßige Kontrolle, Wartung und Reparatur sowie den Ersatz von gewöhnlich verschleißten Teilen nicht ein.

Es wird keine Garantie erteilt, wenn die Ursache des Schadens oder der Defekte wie folgt war:

• Fehlerhafte Installation des Produktes, falsche Bedienung und/oder Arbeit in Produkt ohne die Bedienungsanleitungen des Herstellers, fehlende Einhaltung von technische Anforderungen oder Sicherheitsbestimmungen sowie ungeeignete Lagerung, Sturz auf den Boden und harte Schläge.
  • Korrosion, Schlamm, Wasser oder Sand.
• Reparatur, Modifikationen oder Reinigung in einem, vom Hersteller nicht bevollmächtigten Service-Zentrum.
• Verwendung von für das Produkt ungeeigneten Ersatzteilen, Software oder Betriebsmaterialien.
• Unfälle oder Ereignisse sowie jegliche andere Ursachen, auf die der Hersteller keinen Einfluss hat, wie Blitzeinschlag, Wasser, Feuer, Magnetfelder und nicht ausreichende Lüftung.
• Wenn das Produkt nicht den Standards oder Spezifikationen des konkreten Lentspricht, in dem das Produkt gekauft wurde. Ein beliebiger Versuch, das Produkt den technischen oder Sicherheitsanforderungen anderer Länder anzupassen, führt zum Verlust aller Rechte auf die Garantieleistungen.

Wenn keine Defekte beim Produkt festgestellt werden, sind die mit der Bedienung verbundenen Kosten dem Käufer in Rechnung zu stellen.
