Тип продукту	Настінне кріплення для плоских панелей
Бренд	Acme United
Модель	PLB103S
Сумісність VESA	75x75 мм, 100x100 мм
Максимальне навантаження	До 25 кг (55 фунтів)
Розмір екрану	22" - 42"
Кут нахилу	+5° / -15°
Кут повороту	±90°
Обертання	360° (ландшафт/портрет)
Відстань від стіни	50 мм (2 дюйми)
Матеріал	Сталь, порошкове покриття
Колір	Чорний
Тип кріплення	Фіксоване, низькопрофільне
Комплект для встановлення входить	Так (гвинти, анкери, шаблон)
Сумісні типи стін	Дерев'яні стійки, бетон, цегла
Розміри продукту (ШхВхГ)	200 x 200 x 50 мм
Вага нетто	1,2 кг
Джерело живлення	Немає (пасивне кріплення)
Сертифікація безпеки	TÜV, UL listed
Гарантія	1 рік
Інструкції з чищення	Протирати сухою ганчіркою; уникати розчинників
Наявність запасних частин	Гвинти та кронштейни доступні у виробника

Часті запитання - PLB103S Acme United

Який максимальний розмір VESA підтримується?

Кріплення Acme United PLB103S підтримує стандарти VESA 75x75 мм та 100x100 мм.

Яка максимальна вага, яку витримує це кріплення?

Воно витримує до 25 кг (55 фунтів).

Які інструменти потрібні для встановлення?

Вам знадобляться хрестова викрутка, рівень, дриль з відповідними свердлами для вашого типу стіни та шукач стійок, якщо кріпите до дерев'яних стійок.

Чи можна встановити мій 55-дюймовий телевізор на це кріплення?

Ні, PLB103S призначений для екранів від 22" до 42". 55-дюймовий телевізор перевищить ліміти ваги та розміру.

Чи дозволяє воно нахил або поворот?

Так, воно має регулювання нахилу (+5°/-15°) та поворот (±90°) для оптимальних кутів перегляду.

Чи сумісне воно з бетонними стінами?

Так, його можна встановити на бетон, цеглу та дерев'яні стійки. Використовуйте анкери, що входять до комплекту, для кам'яних стін.

Чи входить до комплекту шаблон?

Так, входить паперовий шаблон для свердління, щоб точно розмітити отвори для гвинтів.

На якій відстані від стіни буде телевізор?

Кріплення утримує телевізор на відстані лише 50 мм (2 дюйми) від стіни для елегантного низькопрофільного вигляду.

Чи можна повернути телевізор у портретний режим?

Так, кріплення дозволяє обертання на 360°, тому ви можете використовувати екран у портретній або ландшафтній орієнтації.

Як чистити кріплення?

Використовуйте м'яку суху ганчірку, щоб зняти пил. Уникайте агресивних хімікатів або абразивів, які можуть пошкодити порошкове покриття.

ПОСІБНИК КОРИСТУВАЧА PLB103S Acme United

UA 81 Інструкція по установці 99 Гарантійний лист

GB

• Обережно відкрийте упаковку, вийміть вміст коробки і розкладіть його на картоні або на іншій захисній поверхні, аби уникнути пошкодження.
• Звірте вміст пакунку з переліком поставки на наступній сторінці, аби переконатися, що всі складові частини отримані без пошкоджень. Не використовуйте пошкоджені або дефективні частини.
• Уважно прочитайте всі настанови перед тим, як починати встановлення.

Важлива інформація з техніки безпеки

Обережно встановлюйте та експлуатуйте даний пристрій. Будь ласка, прочитайте цю інструкцію перед початком монтажу і уважно виконуйте всі настанови, які містяться в ній. Під час встановлення використовуйте відповідні засоби техніки безпеки.

Будь ласка, подзвоніть кваліфікованому монтажнику для отримання допомоги, якщо:

• Ви не розумієте цієї інструкції, або маєте будь-які сумніви щодо безпечності всиновлення.
• Якщо ви непевні відносно характеру вашої стіни, проконсультуйтеся з кваліфікованим монтажником.

Не використовуйте цей виріб для будь-якої іншої мети крім тієї, яка зазначена у даній інструкції. Ми знімаємо з себе будь-яку відповідальність за травмування або пошкодження, які стали результатом неправильного складання, монтажу або неправильного використання виробу.

UA

[КТК6]ЗАСТЕРЕЖЕННЯ	Це кріплення для телевізора повинно бути ретельно закріплено на вертикальній стіні. У випадку неналежного встановлення кріплення може впасти і призвести до можливого травмування та/або пошкодження.
Необхідніінструменти	Свердлодіам. 4ммХрестовавикрутка	Свердло діам.10ммдля цегляних і бетонних стінШукач стійок	Гайковий ключРівень

Примітка: Монтажні вузли та деталі, які постачаються, не призначені для встановлення на стіни із металевими стійками чи стіни зроблені із шлакоблоків. Якщо в комплекті відсутня потрібна вам арматура, будь ласка, проконсультуйтеся у вашому місцевому господарчому магазині з приводу потрібних компонентів.

[......кріплення до стіни – а	Лівий кремпіль монітора – b	Правий кремпіль монітора – с Запірна планка - d
Болт М4x12 – е Болт М5x12 – f Болт М6x12 – g Болт М8x16 - h
Болт М4x30 – і Болт М5x30 – j Болт М6x35 – k Болт М8x40 - l
M4 Спружнина перстина – m	M5Спружнина перстина – n	M6Спружнина перстина – o	M8Спружнина перстина - p
M4/M5 Проміжок –q M6/M8 Проміжок - r M4/M5 Перстина - s M6/M8 Перстина -t
Шруб з квадратною головкою –u	Перстина для шруба з квадратною головкою - v	Анкер –w Пластмасовий	крутень – x

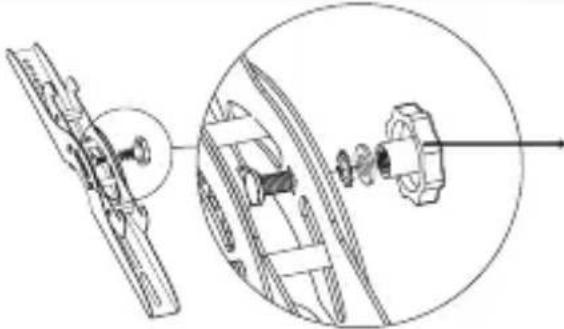

		Будь ласка, встановіть пластмасовий крутень (х) на Кремпіль монітора (b,c), як показано на малюнку зліва перед тим, як зробити наступний крок. Будь ласка, майте на увазі, що два крутеня повинні бути встановлені протилежно на обох Кремпілях монітору.

крутень - х

UA

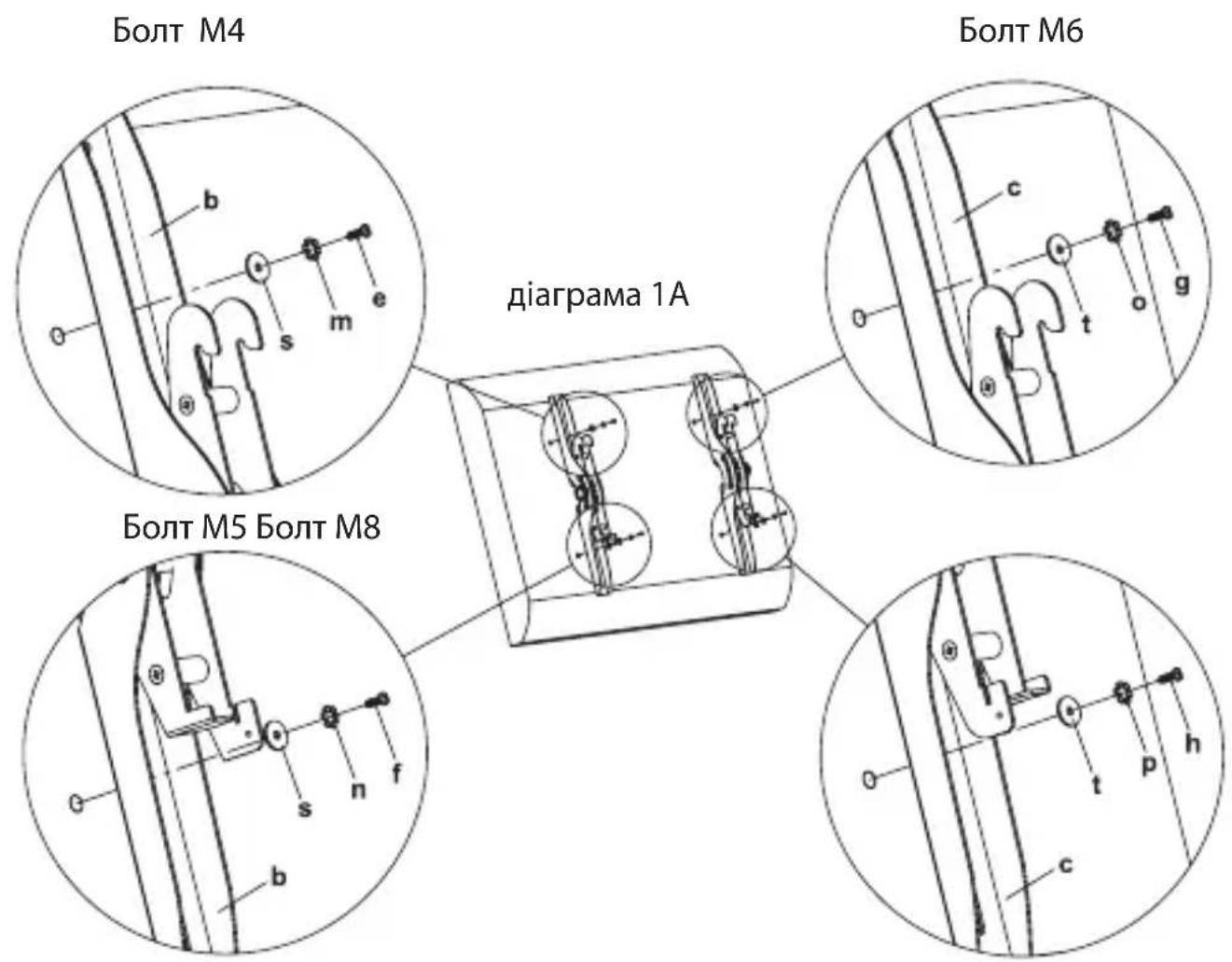

Кріплення кремпіля монітора до телевізора з плоскою задньою стінкою

По-перше, переконайтесь, що діаметр Болта (e,f,g,h) такий, якого потребує ваш телевізор. Коли ви знайшли правильний діаметр, будь ласка, дивіться відповідну діаграму нижче. Вгвинчуйте Болт в телевізор, використовуючи відповідну спружнину перстину (m,n,o,p) та перстину (s,t). Будь ласка, переконайтесь, що кремпілі монітора (b,c) вертикально встановлені та знаходяться на одному рівні.

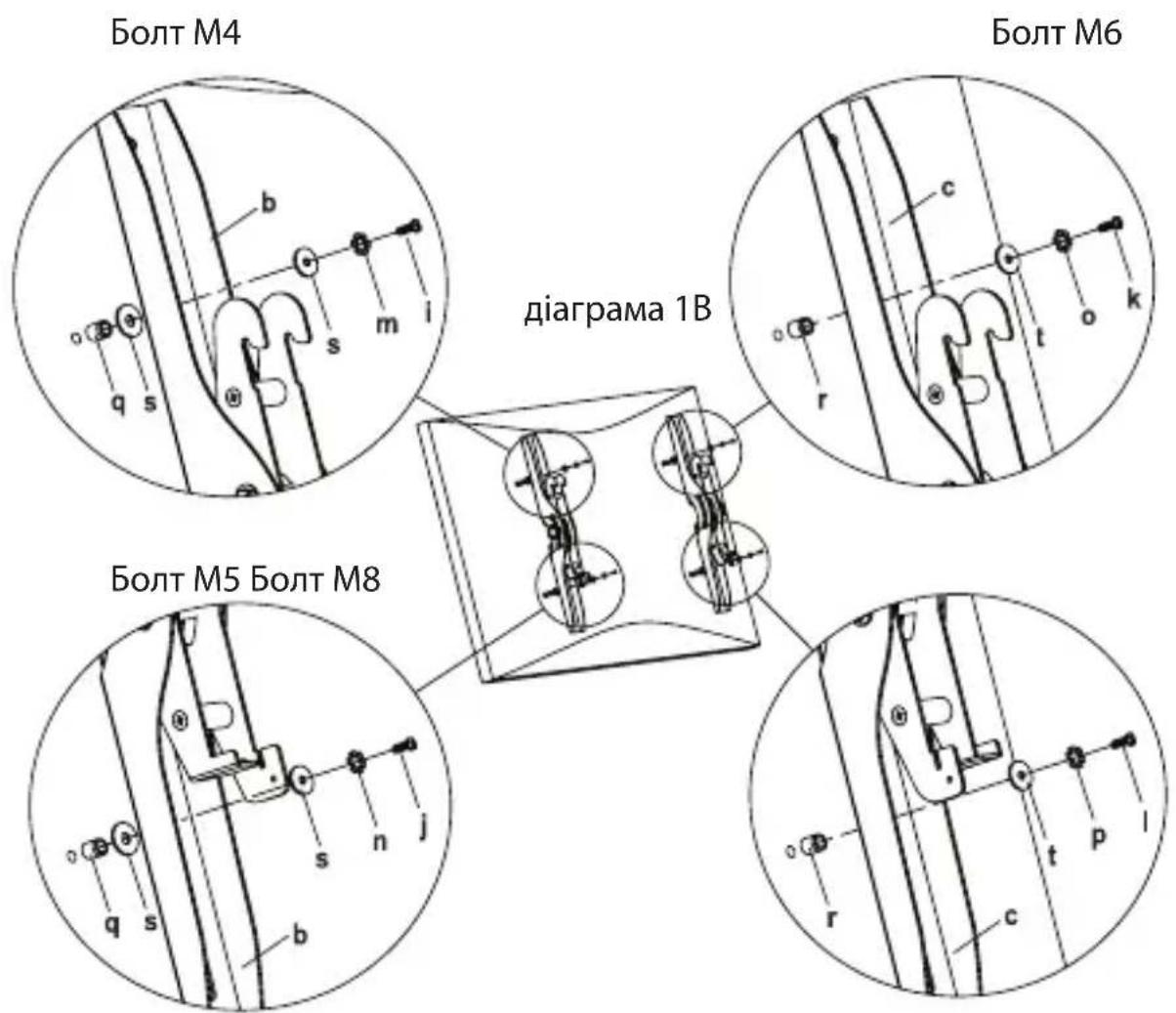

Кріплення кремпіля монітора до телевізора з вигнутою задньою стінкою

По-перше, переконайтесь, що діаметр Болта (i, j, k, l) такий, якого потребує ваш телевізор. Коли ви знайшли правильний діаметр, будь ласка, дивіться відповідну діаграму нижче. Вгвинчуйте Болт в телевізор, використовуючи відповідну спружнину перстину (m,n,o,p), перстину (s,t) та проміжок (q,r). Для Болта М4 та М5 вам знадобиться ще одна М4/М5 перстина між кремпілем монітора та Проміжком. Будь ласка, переконайтесь, що кремпілі монітора (b,c) вертикально встановлені та знаходяться на одному рівні.

UA

Кріплення стійки кріплення стіни до телевізора

Кріплення до стіни із цегли, монолітного бетону або бетонних блоків:

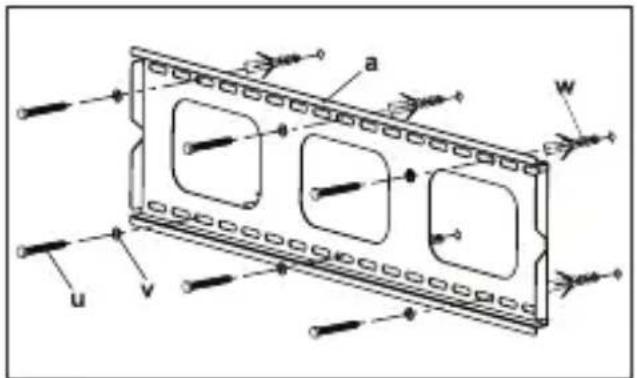

Використовуйте стінку кріплення до стіни (а) як шаблон для позначення місць отворів у стіні. Три в верхньому рядку отворів і ще три в нижньому рядку. Переконайтесь, що три отвори перебувають на одному рівні та між кожними двома отворами є відстань не менш 150 мм. Просвердлите отвори за допомогою 10- мм свердла для бетонних або цегельних стін на глибину не менше 60 мм. Вставте Анкер (w) у кожний із цих отворів. Переконайтесь, що анкер щільно сидить у стіні навіть якщо спочатку йде стіна з сухого мурування або будь-який інший матеріал. Пристосуйте крем піль монітора до стіни за допомогою шести болтів із квадратною голівкою (v), як показано на малюнку 2А.

Кріплення до дерев'яних стійок:

Стінка кріплення до стіни (а) повинна кріпитися до двох дерев'яних стійок, розташованих одна від іншої, щонайменше, на відстані 406 мм. Використовуйте портативний металодетектор, щоб визначити місце розташування двох сусідніх стійок. Для перевірки місцезнаходження можна скористатися шилом або тонким цвяхом, як показано на малюнку 2В. Переконайтесь, що кремпілі монітора перебувають у вертикальному положенні та на одному рівні один з одним. Скористайтеся стінками кріплення до стіни як шаблоном, щоб визначити місце отворів на кожній стійці. За допомогою свердла діаметром 4 мм висвердлите отвір на глибину 60мм у визначених місцях. Пристосуйте стінку кріплення до стіни до самої стіни, використовуючи чотири шруба з квадратною головкою (u) та чотири перстини для шруба з квадратною головкою (v).

Мал. 2А Мал. 2В

Кріплення монітора до стінки кріплення та встановлення запірної планки

Застереження: деякі телевізори можуть потребувати двох людей, щоб їх підняти! Ми не несемо відповідальності за тілесні пошкодження або пошкодження вироби.

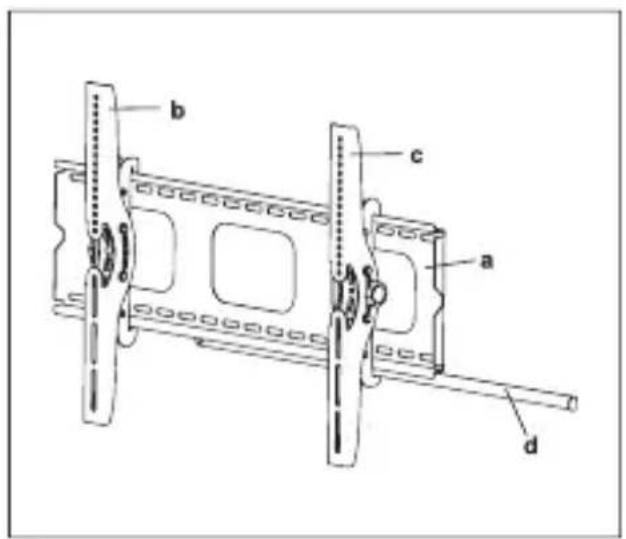

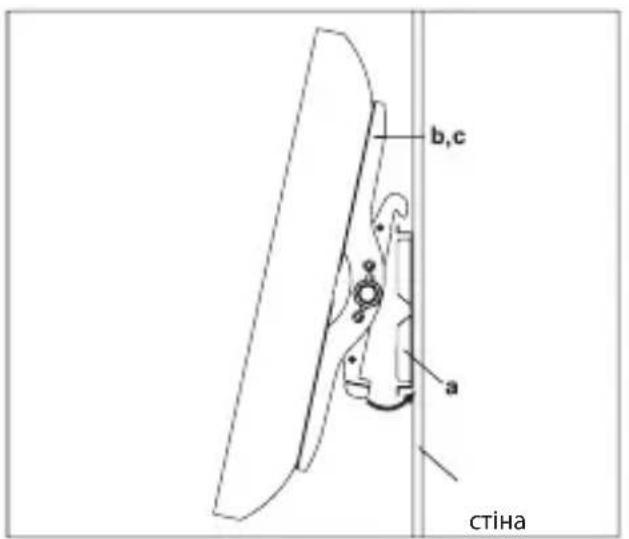

Спочатку зачепіть кремпіль монітора (b,c) за верх стінки кріплення до стіни (a), потім дайте нижньої частини кремпілів монітора стати до стінки кріплення до стіни, як показано на малюнку ЗА. Вставте запірну планку (d) в отвори знизу кремпілів монітора таким чином, щоб вона знаходилась за нижнім отвором стінки кріплення до стіни. Коли запірна планка вийде з іншої сторони стінки кріплення до стіни, можна додати на неї висячий замок для більшою безпеки. Детальніше дивіться на діаграмі ЗВ.

Мал. 3А Мал. 3В

Дякуємо, що вибрали наші товари і бажаємо приємного використання.
