PLB103S - Tasaisen Näytön Tuki Acme United - Ilmainen käyttöohje ja opas

Tuotetyyppi	Litteä paneelikiinnike
Merkki	Acme United
Malli	PLB103S
VESA-yhteensopivuus	75x75mm, 100x100mm
Kantavuus	Jopa 25 kg (55 naulaa)
Näytön koko	22" - 42"
Kallistuskulma	+5° / -15°
Kääntökulma	±90°
Kierto	360° (vaaka-/pystyasento)
Etäisyys seinästä	50 mm (2 tuumaa)
Materiaali	Teräs, jauhemaalattu
Väri	Musta
Kiinnitystyyppi	Kiinteä, matala profiili
Asennussarja mukana	Kyllä (ruuvit, ankkurit, sabluuna)
Yhteensopivat seinätyypit	Puurunko, betoni, tiili
Tuotteen mitat (LxKxS)	200 x 200 x 50 mm
Nettopaino	1.2 kg
Virtalähde	Ei (passiivinen kiinnike)
Turvallisuussertifikaatti	TÜV, UL-listattu
Takuu	1 vuosi
Puhdistusohjeet	Pyyhi kuivalla liinalla; vältä liuottimia
Varaosien saatavuus	Ruuvit ja kiinnikkeet saatavana valmistajalta

Usein kysytyt kysymykset - PLB103S Acme United

Mikä on suurin tuettu VESA-koko?

Acme United PLB103S tukee VESA 75x75mm ja 100x100mm -kuvioita.

Mikä on tämän kiinnikkeen kantavuus?

Se kestää enintään 25 kg (55 naulaa).

Mitä työkaluja tarvitaan asennukseen?

Tarvitset Phillips-ruuvimeisselin, vesivaa'an, poran sopivilla terillä seinätyyppiisi, ja runkoilmaisimen jos kiinnität puurunkoon.

Voinko kiinnittää 55-tuumaisen television tällä?

Ei, PLB103S on suunniteltu 22" - 42" näytöille. 55" televisio ylittäisi paino- ja kokorajoitukset.

Salliko se kallistuksen tai kääntämisen?

Kyllä, se tarjoaa kallistussäädön (+5°/-15°) ja käännön (±90°) optimaalisille katselukulmille.

Onko se yhteensopiva betoniseinien kanssa?

Kyllä, se voidaan kiinnittää betoniin, tiileen ja puurunkoon. Käytä mukana tulevia ankkureita muuraukselle.

Tuleeko kiinnikkeen mukana sabluuna?

Kyllä, mukana on paperinen poraussabluuna merkitsemään ruuvien reikien tarkka sijainti.

Kuinka kauas seinästä televisio sijoittuu?

Kiinnike pitää television vain 50 mm (2 tuumaa) päässä seinästä tyylikkään, matalan profiilin ulkonäön saavuttamiseksi.

Voinko kiertää television pystyasentoon?

Kyllä, kiinnike mahdollistaa 360° kierron, joten voit käyttää näyttöä pysty- tai vaakasuunnassa.

Kuinka puhdistan kiinnikkeen?

Käytä pehmeää kuivaa liinaa pölyämiseen. Vältä voimakkaita kemikaaleja tai hankausaineita, jotka voivat vahingoittaa jauhemaalausta.

KÄYTTÖOHJE PLB103S Acme United

FI 46 Asennusohjeet 94 Takuulomake

SE 53 Installation Instruktion 95 Garantisedel

Pakkauksesta purkamisohjeet:

• Avaa laatikko varoen, nosta osat ulos ja levitä ne pahville tai muulle suojaavalle pinnalle.
• Tarkasta pakkauksen sisältö seuraavalla sivulla olevan osalistan avulla varmistaaksesi, että kaikki osat ovat mukana ja vahingoittumattomia. Älä käytä vahingoittuneita tai viallisia osia.
  • Lue kaikki ohjeet huolellisesti ennen asennusta.

Tärkeitä turvallisuustietoja

Ole huolellinen asentaessasi ja käyttäessäsi laitetta. Lue ohjeet ennen asennuksen aloittamista ja seuraa tarkasti kaikkia annettuja ohjeita. Käytä tarvittavia turvallisuusvälineitä asennuksen aikana.

Pyydä pätevää asentajaa avustamaan asentamisessa, jos:

• Et ymmärrä näitä ohjeita, tai jos sinulla on epäilyksiä telineen turvallisuuteen liittyen.
• Jos et ole varma seinäsi kestävyydestä, pyydä apua kokeneelta asentajalta.

Älä käytä tätä laitetta mihinkään muuhun kuin näissä ohjeissa mainittuun tarkoitukseen tai asennukseen. Emme ole vastuussa mistään tapaturmista tai vahingoista, jotka johtuvat laitteen vääränlaisesta kokoamisesta, asentamisesta tai käytöstä.

VAROITUS	Tämä televisioteline tulee kiinnittää lujasti pystysuoraan seinään. Jos telinettä ei ole asennettu oikein, se voi pudota ja aiheuttaa mahdollisen tapaturman ja/tai vahinkoja.
Tarvittavat työkalut	5/32"(4 mm) porauspääRuuvimeisseli	3/8"(10mm) kiviporaPystytuen paikannin	RuuviavainsarjaVatupassi

Huomautus: Pakkauksen asennusosia ja työkaluja ei ole tarkoitettu terästukiin eikä tiiliseiniin kiinnitystä varten. Jos asennukseen tarvittavia työkaluja ei ole mukana, kysy tarvittavia tarvikkeita paikallisesta rautakaupasta.

FI

Toimitettavien osien lista

(1)Seinäteline-a (1) Näytön vasen pidike-b (1) Näytön oikea pidike-c (1)Lukon kara-d
(4)M4x 12 ruuvi-e (4)M5x12 ruuvi-f (4)M6x12 ruuvi-g (4)M8x16 ruuvi-h
(4)M4x30 ruuvi-i (4)M5x30 ruuvi-j (4)M6x35 ruuvi-k (4)M8x40 ruuvi-h
(4)M4 lukkolevy-m (4)M5 lukkolevy-n (4)M6 lukkolevy-o (4)M8 lukkolevy-p
(4)M4/M5 välike-q (4)M6/M8 välike-r (8)M4/M5 välike-s (4)M6/M8 välike-t
(6)Kansiruuvi-u (6)Kansiruuvin prikka-v (6)Kara-w (2) Muovinuppi-x
		Asenna muovinen nuppi (x) näytön pidikkeeseen (b, c) vasemmalla näkyvän kuvan mukaisesti ennen kuin siirryt seuraavaan vaiheeseen. Huomaa, että kaksi nuppia tulee asentaa käänteisellä tavalla näytön pidikkeisiin.

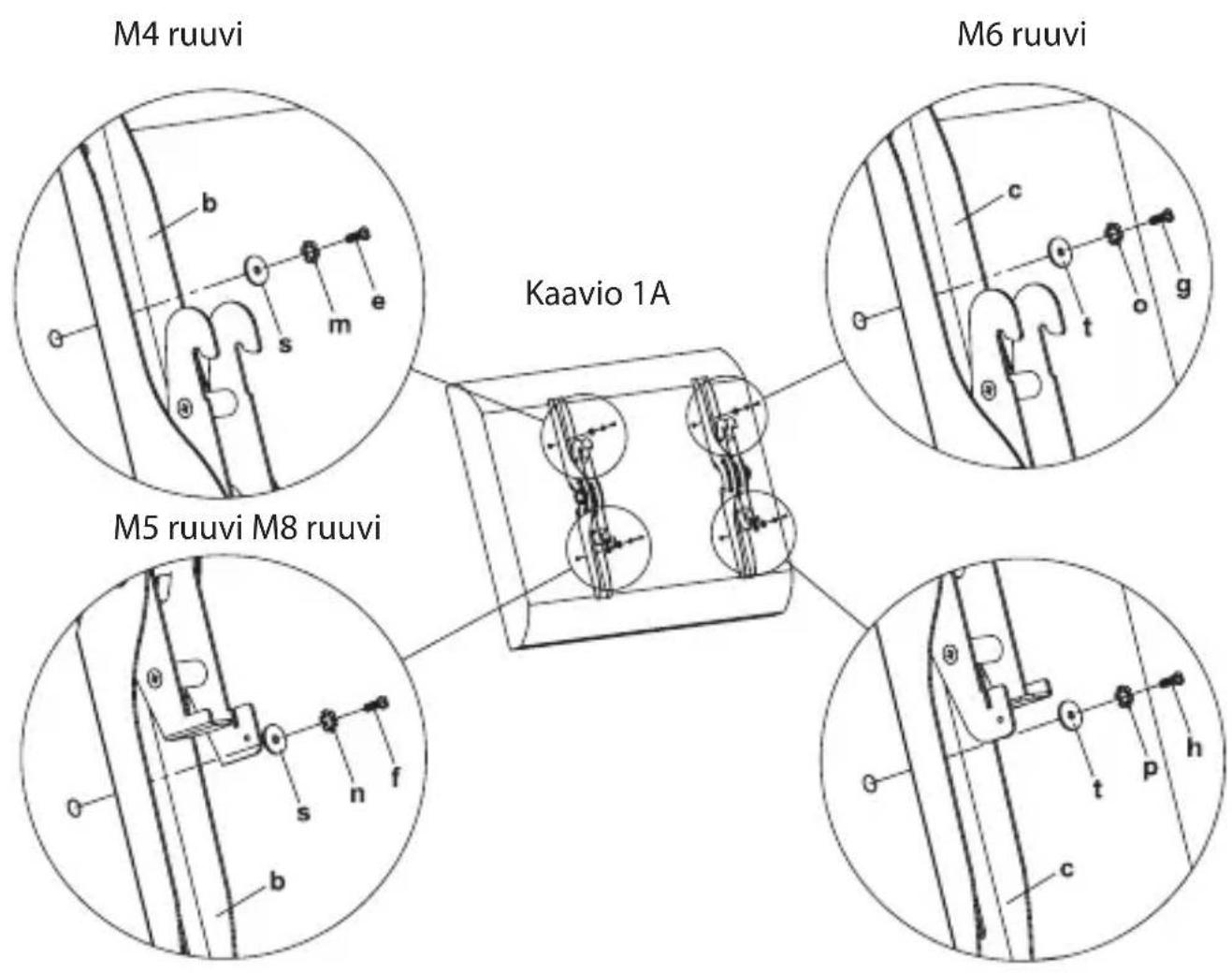

Näytön pidikkeiden kiinnittämien litteätaustaiseen televisioon

Varmista ensin televisioosi sopiva ruuvikoko (e, f, g, h). Kun olet määrittänyt oikean koon, tarkista alta asianmukainen kuva. Asenna ruuvi televisioon sopivalla lukkolevyllä (m, n, o, p) ja prikalla (s,t). Varmista, että näytön pidikkeet (b, c) ovat pystysuorassa ja linjassa toisiinsa nähden.

FI

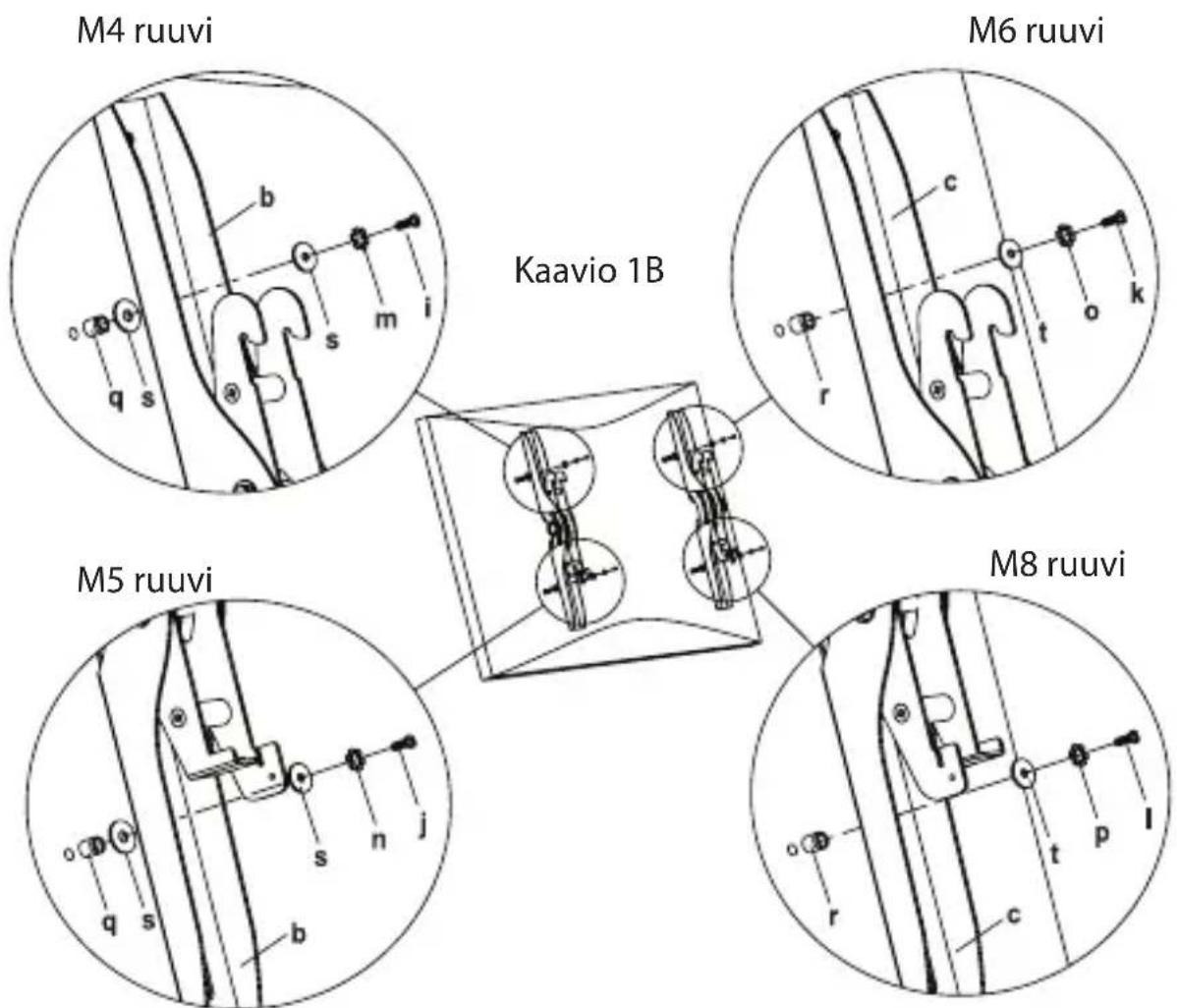

Näytön pidikkeiden kiinnittämien kuperataustaiseen televisioon

Varmista ensin televisioosi sopiva ruuvikoko (i, j, k, l). Kun olet määrittänyt oikean koon, tarkista alta asianmukainen kuva. Asenna ruuvi televisioon sopivalla lukkolevyllä (m, n, o, p), prikalla (s,t) ja välikkeellä (q,r). Mikäli käytät M4/M5 ruuvia, tarvitset M4/M5 prikan näytön pidikkeen ja välikkeen välille. Varmista, että näytön pidikkeet ovat pystysuorassa ja linjassa toisiinsa nähden.

Seinälevyn kiinnittäminen seinään

Tiili, betoniharkko ja betoniseinä:

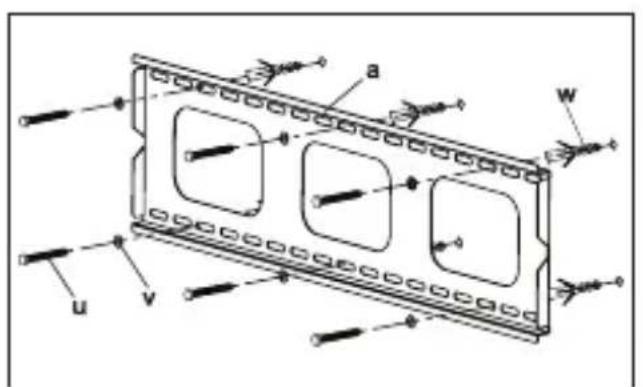

Käytä seinätelinettä (a) mallina Telineen ylä- ja alaosassa on kolme ruuvipaikkaa. Varmista, että nämä reiät ovat suorassa linjassa, ja että jokaisen reiän välillä on vähintään 6" (150 mm) väli. Esporaa reiät 3/8" (10 mm) muurausosalla vähintään 2,4" (60 mm) syvyyteen. Asenna kara (w) jokaiseen reikään. Varmista, että kara on upotettu kokonaan reikään, silloinkin, kun seinämateriaalin päällä on muita pintamateriaaleja. Kiinnitä seinäteline kuudella kansiruuvilla (u) ja kuudella prikalla (v) kuvan 2A mukaisesti.

Puupalkkiin asentaminen:

Sinäteline (a) täytyy asentaa puupalkkeihin, joiden välinen etäisyys on vähintään 16" (406 mm). Käytä naulailmaisinta löytääksesi palkit. Palkkien sijainti kannattaa varmistaa naskalin tai ohuen naulan avulla kuvan 2B mukaisella tavalla. Poraa 2,4" (60 mm) syvä reikä halutulle korkeudelle kumpaankin palkkiin 5/32" (4 mm) poranterällä. Varmistsa että reiät ovat keskellä palkkia ja linjassa toisiinsa nähden. Käytä seinätelinettä apunasi merkitessäsi toisen reiän paikan kumpaankin palkkiin. Poraa 2,4" (60 mm) syvät reiät 5/32" (4 mm) poranterällä merkittyihin paikkoihin. Kiinnitä seinäteline 4 kansiruuvilla (u) ja 4 kansiruuvin prikalla (v).

Kaavio 2A Kaavio 2B

Näytön kiinnittäminen seinälevyyn

Varoitus: Joidenkin televisioiden nostamiseen tarvitaan kaksi henkilöä! Emme ole vastuussa henkilövahingoista emmekä laitteiden vahingoittumisesta.

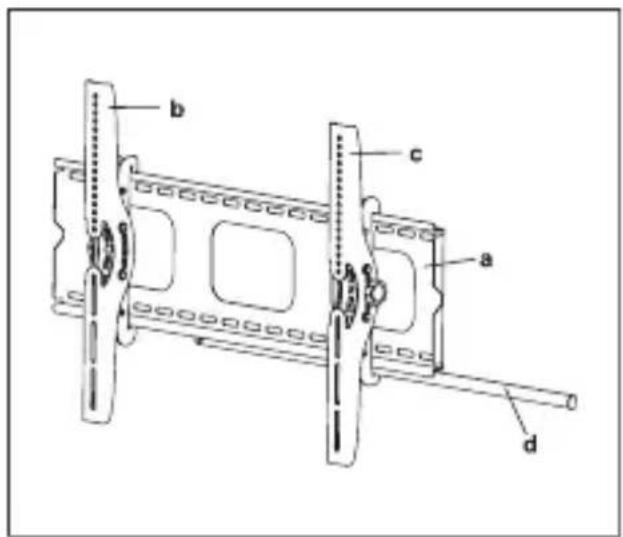

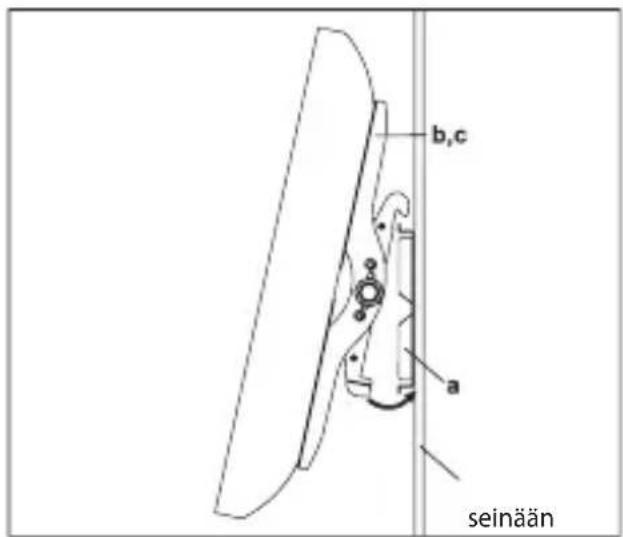

Kiinnitä ensin näytön pidikkeet (b,c) seinätelineen (a) yläosaan ja anna näytön pidikkeiden alaosien kiertyä seinätelineen alaosaan. Tämä tapahtumasarja on kuvattuna tasaisena asennuksena kuvassa 4A. Asenna lukon kara (d) näytön pidikkeiden alaosassa oleviin aukkoihin siten, että lukon kara lepää alaosan takana seinätelineessä. Kun lukon karan pää näkyy seinätelineen toisella puolella, voit lisätä munalukon varmistukseksi. Katso kuva 3B.

Kaavio 3A Kaavio 3B

Kiitos että valitsit tuotteemme. Nauti sen käytöstä.

Uppackningsinstruktioner

Tuote Malli
Ostopäivä Myyjän nimi ja osoite
Viat (päivämäärä, kuvaus, tuotteen vastaanottaneen henkilön asema, etunimi, sukunimi ja allekirjoitus)

1. Takuuaika

Takuu astuu voimaan päivänä, jolloin ostaja ostaa tuotteen myyjältä. Takuuaika ilmoitetaan tuotteen pakkauksessa.

2. Takuuehdot

Takuu on voimassa vain, kun esitetään ostotodistus ja tämä takuulomake, johon on merkitty tuotteen nimi ja malli, tuotteen ostopäivä sekä myyjän nimi ja osoite.

Jos tuotteessa havaitaan takuuaikana vikoja, jotka eivät johdu alla mainituista syistä, valmistaja vaihtaa tuotteen.

Takuu ei koske normaalia huoltoa tai korjausta eikä luonnollisella tavalla kuluneita osia.

Takuu ei kata seuraavista syistä johtuvia vaurioita tai vikoja:

• Tuotteen virheellinen asennus, vääränlainen käyttö ja/tai käyttöohjeiden tai valmistajan esittämien vaatimusten ja turvallisuusohjeiden noudattamisen laiminlyönti sekä lisäksi sopimaton varastointi, pudottaminen tai iskuille altistaminen.
  • Korroosio, muta, vesi ja hiekka.
• Muiden kuin valmistajan valtuuttamien henkilöiden suorittamat korjaukset, muutokset tai puhdistukset.
• Tuotteeseen sopimattomien varaosien, ohjelmistojen tai kulutusmateriaalien käyttäminen.
• Onnettomuudet tai muut sellaiset tapahtumat, joihin valmistaja ei voi mukaan lukien salama, vesi, tulipalo, magneettikenttä tai sopimaton tuuletus.
• Jos tuotetta käytetään muussa maassa kuin ostomaassa, ja se ole kyseisessä maassa voimassa olevien standardien ja määräysten mukainen. Kaikki yritykset muuttaa tuote muun kuin ostomaan teknisten ja turvallisuusmääräysten mukaiseksi aiheuttavat takuun raukeamisen.

Jos tuotteessa ei havaita olevan vikaa, palvelun kustannukset jäävät ostajan maksettaviksi.
