Produkttyp	Plattskärmsfäste
Märke	Acme United
Modell	PLB103S
VESA-kompatibilitet	75x75mm, 100x100mm
Viktkapacitet	Upp till 25 kg (55 lbs)
Skärmstorlek	22" - 42"
Lutningsvinkel	+5° / -15°
Svängningsvinkel	±90°
Rotation	360° (landskap/porträtt)
Avstånd från vägg	50 mm (2 tum)
Material	Stål, pulverlackad
Färg	Svart
Monteringstyp	Fix, låg profil
Installationskit ingår	Ja (skruvar, pluggar, mall)
Kompatibla väggtyper	Träregel, betong, tegel
Produktmått (BxHxD)	200 x 200 x 50 mm
Nettovikt	1.2 kg
Strömförsörjning	Ingen (passiv montering)
Säkerhetscertifiering	TÜV, UL listad
Garanti	1 år
Rengöringsinstruktioner	Torka med torr trasa; undvik lösningsmedel
Reservdelstillgång	Skruvar och fästen finns hos tillverkaren

Vanliga frågor - PLB103S Acme United

Vilken maximal VESA-storlek stöds?

Acme United PLB103S stöder VESA 75x75mm och 100x100mm mönster.

Vad är viktkapaciteten för detta fäste?

Det kan hålla upp till 25 kg (55 lbs).

Vilka verktyg behövs för installation?

Du behöver en stjärnskruvmejsel, vattenpass, borrmaskin med lämpliga borrar för din väggtyp och en regelsökare om du monterar på träreglar.

Kan jag montera min 55-tums TV med detta?

Nej, PLB103S är designad för skärmar 22" till 42". En 55-tums TV skulle överskrida vikt- och storleksgränserna.

Tillåter den lutning eller svängning?

Ja, den erbjuder lutningsjustering (+5°/-15°) och svängning (±90°) för optimala betraktningsvinklar.

Är den kompatibel med betongväggar?

Ja, den kan monteras på betong, tegel och träreglar. Använd de medföljande pluggarna för murverk.

Medföljer en mall till fästet?

Ja, en pappersborrmall medföljer för att hjälpa dig markera skruvhålen noggrant.

Hur långt från väggen kommer TV:n sitta?

Fästet håller TV:n endast 50 mm (2 tum) från väggen för ett elegant, lågprofilerat utseende.

Kan jag rotera TV:n till porträttläge?

Ja, fästet tillåter 360° rotation, så du kan använda skärmen i porträtt- eller landskapsorientering.

Hur rengör jag fästet?

Använd en mjuk torr trasa för att damma av den. Undvik starka kemikalier eller slipmedel som kan skada pulverlacken.

BRUKSANVISNING PLB103S Acme United

• Försiktigt öppna kartongen, ta bort innehåll och lägg ut på kartong eller annan skyddande yta för att undvika skada.
• Kontrollera paketets innehållet mot supplied parts list på nästa sida för att säkerställa att alla komponenter mottogs oskadade. Använd inte skadade eller defekta delar.
• Läs noga igenom alla instruktioner innan du påbörjar installationen.

Viktig säkerhetsinformation

Installera och använd denna apparat med omsorg. Läs denna instruktion innan du börjar installationen, och följ noga alla anvisningar häri. Använd lämplig säkerhetsutrustning vid installationen.

Vänligen ring en kvalificerad installatör för hjälp om du:

• Om du inte förstår dessa anvisningar eller har några tvivel om säkerheten rörande installation.
• Om du är osäker på karaktären för din vägg, konsultera en kvalificerad installatör.

Använd inte denna produkt för andra ändamål och i en konfiguration som inte uttryckligen anges i denna instruktion. Vi avsäger oss härmed allt ansvar för skador som orsakats av felaktig hopsättning, felaktig montering eller felaktig användning av denna produkt.

SE

	Denna TV-ram måste monteras fast på den vertikala väggen. Om ramen inte är korrekt installerad, kan den falla, vilket resulterar i eventuella skador och/eller skada.
Nödvändiga verktyg	5/32"(4mm) borrkronaSkruvmejsel	3/8"(10mm) stenborrStud Finder	Skiftnyckel eller socket setVattenpass

Obs: Beslag och hårdvara levererade i detta paket är inte avsedda för vägginstallationer med dubbar eller i cementblockväggar. Om den maskinvara du behöver för din installation inte ingår, kontakta din lokala järnaffär för korrekt beslagutrustning för applikationen.

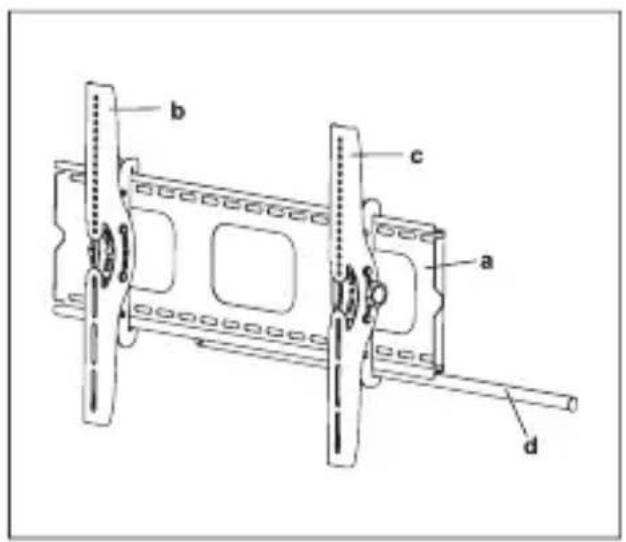

Lista över levererade komponenter

(1)Väggfäste-a (1)Vänster monitorfäste-b (1)Höger monitorfäste-b (1) Låskolv - d
(4)M4x12 skruv-e (4)M5x12 skruv-f (4)M6x12 skruv-g (4)M8x16 skruv-h
(4)M4x30 skruv-i (4)M5x30 skruv-j (4)M6x35 skruv-k (4)M8x40 skruv-l
(4)M4 Låsbricka-m (4)M5 Låsbricka-n (4)M6 Låsbricka-o (4)M8 Låsbricka-p
(4)M4/M5 Distansbricka-q	(4)M6/M6 Distansbricka-r (8)M4/M5 bricka-s (4)M6/M8 Bricka-t
(6) Låsskruv-u (6) Låsskruvsbricka-v (6) Betongplugg-w (2) Plastknopp-x

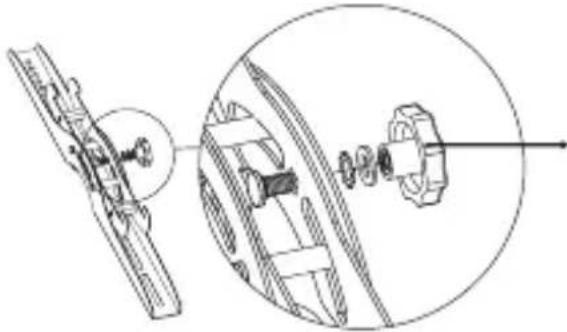

		Montera plastknappen(x) på monitor fästet (b,c) som det visas i diagrammet till vänster innan du går vidare till nästa steg. Observera att knopparna ska monteras i motsatt riktning på de båda monitor fästena.

SE

Montera monitor fästet till en TV med flat baksida

SSe först och främst till att diametern på skruv (e,f,g,h) passar din TV. När du har bestämt den rätta diametern, se följande diagram. Skruva i skruven i TV med hjälp av den korrekta låsbrickan (m,n,o,p) och bricka. Se till att monitor fästet (b,c) är vertikalt centrerat och i nivå med varandra.

Montera monitor fästet till en TV med rundad baksida

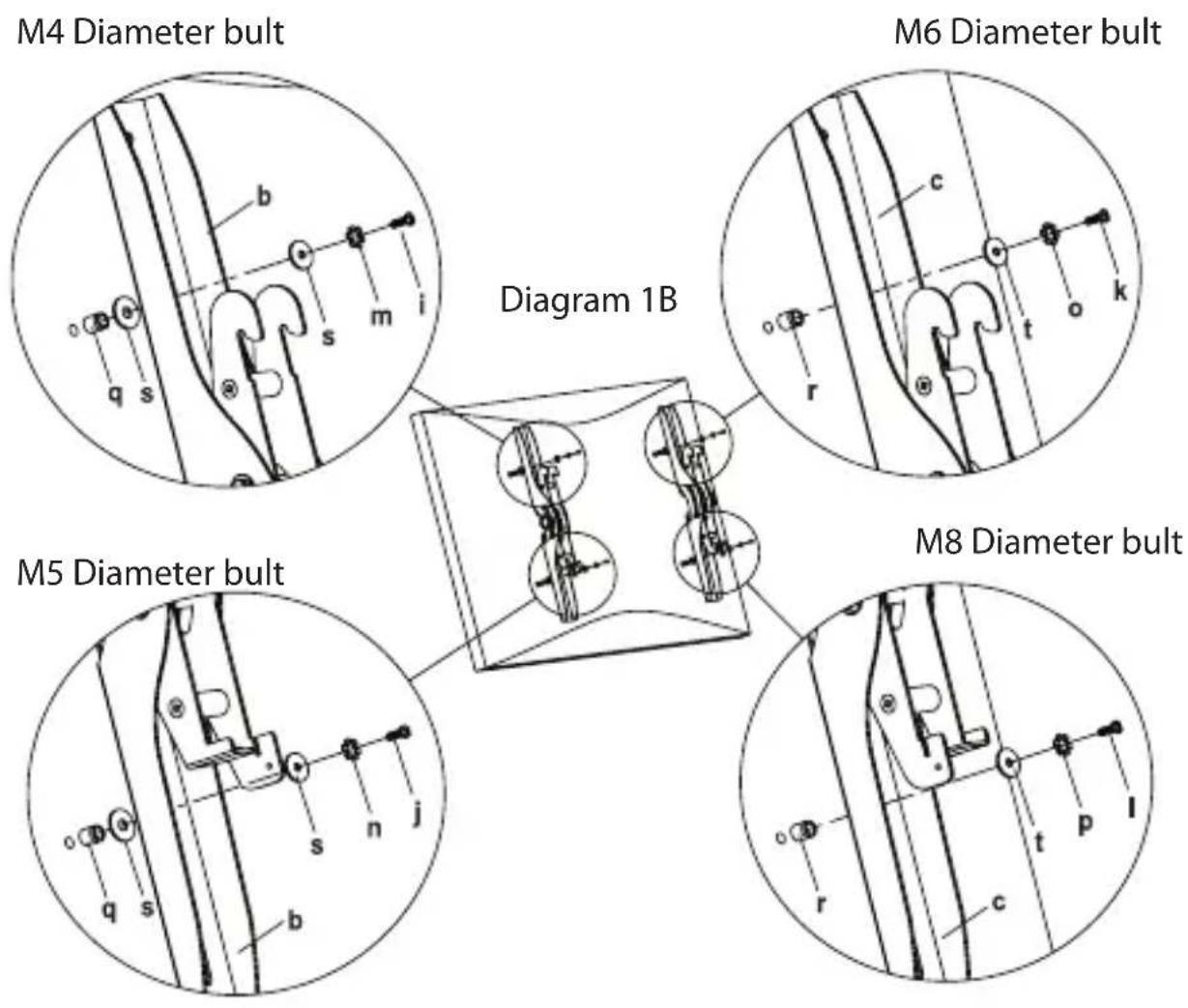

Först bestäm diametern på skruven (i,j,k,l) som din TV kräver när du har bestämt detta se diagrammet nedan. Skruva i skruven i TV med hjälp av den korrekta lockbrickan (m,n,o,p) och bricka (s,t) och distansbricka (q,r). För M4 eller M5 skruven behöver du en M4/M5 bricka mellan monitorfästet och distansbriskan. Se till att monitor fästet är vertikalt centrerat och i nivå med varandra.

SE

Montera väggfästet på väggen

Montering på tegel, murad betong och betong block:

Använd väggfästet (a) som en mall för att märka ut 6 hål på väggen. Tre i översta raden och tre i den nedre. Se till att hålen är i nivå och att det är minst 6" (150mm) avständ mellan hålen. Förborra dessa hål med ett 3/8" (10mm) betong borr till minst 2,4" (60mm) djup. Sätt i en betong plugg(w) i vardera hålet. Se till att pluggen sitter jämnt med betongytan även om det finns lager av gipsvägg eller annat material framför. Fäst väggfästet mot väggen med de 6 lockskruvarna (u) och 6 lockskruvsbrickor (v), som visas i diagram 2A.

Montering på träregel:

Väggfästet(a) måste monteras på två träreglar på minst 16"(406mm) avständ. Använd en regel sökare för att lokalisera två närliggande träreglar. Som en god id'e verifiera reglarnas placering med en syl eller tunn spik som visas i diagram 2B. Förborra ett 2,4"(60mm) djupt hål på den önskade höjden på varje regel med ett 5/32"(4mm) borr. Se till att dessa hål är i mitten på regeln och i nivå med varandra. Använd väggfästet (a) som en mall för att märka ut det andra hålet på respektive regel. Borra 2,4"(60mm) djupa hål med ett 5/32" (4mm) borr på de markerade platserna. Fäst väggfästet mot väggen med de 4 låsskruvarna (u) och 4 låsskruvsbrickor (v), som visas i diagram 2A.

Fästa monitorn till väggfästet och föra in låskolvarna.

Varning: Vissa TV-apparater kan kräva två personer för att lyfta! Vi ansvarar inte för person- eller produktskador.

Häng först monitor fästet(b,c) över toppen på väggfästet(a), låt sedan botten på monitor fästet vridas till nederdelen på väggfästet som det visas i diagram 3A. För in låskolven(d) i spåren i botten på monitor fästet så att det sitter mellan botten märket och väggfästet. När låskolven kommer ut på andra sidan av väggvästet kan ett hänglås adderas för extra säkerhet. För detaljer se diagram 3B.

Tack för att du valt vår produkt, mycket nöje.

RO

Produkt Modell
Inköpsdatum Inköpsställe, adress
Fel (datum, beskrivning, produktmottagarens position, förnamn, efternamn och namnteckning)

1. Garantiperiod

Garantin gäller från den dag köparen inhandlar produkten på inköpsstället. Garantiperiodens varaktighet anges på förpackningen till produkten.

2. Garantivillkor

Vid åberopande av garanti måste konsumenten förutom denna garantisedel uppvisa ursprunglig inköpshandling som anger produktens modellbeteckning, inköpsdatum samt inköpsställets namn och adress.

Tillverkaren utfäster sig att ersätta inlämnad produkt om fel upptäcks på produkten under garantiperioden och detta fel inte kan härledas till orsaker som gör garantin ogiltig enligt beskrivningen nedan.

Garantin omfattar inte normal testning, normalt underhåll och reparation eller byten av komponenter som förslits på naturligt sätt.

Garantin gäller inte om skada eller felfunktion kan härledas till följande orsaker:

• Olämplig installation av produkten, olämplig användning av produkten som inte följer manualen, tekniska krav eller säkerhetsstandard som angivits av tillverkaren, och dessutom olämplig förvaring, fall från hög höjd liksom direkta slag.
  • Rost, lera, vatten och sand.
• Reparation, modifikation eller rengöring som utförts av någon som inte auktoriserats därtill av tillverkaren.
• Användning av reservdelar, programvara eller förbrukningsmaterial som inte avsedda för produkten.
• Olyckor eller andra händelser som inte tillverkaren ansvarar för och son blixtnedslag, kontakt med vatten, eld, magnetfält och även olämplig ventilation.
• Om produkten inte motsvarar gällande normer och föreskrifter i ett visst land, annat än det land som produkten inköptes i. Varje försök att modifiera produkten för att uppfylla tekniska krav och säkerhetsföreskrifter i annat land upphäver garantin.

Om inget fel kan hittas i produkten ska köparen stå för samtliga servicekostnader.
