PLB110S - Väggfäste för Platt TV Acme United - Gratis bruksanvisning och manual

Produkttyp	Universell väggfäste för plattskärms-TV
Varumärke	Acme United
Modell	PLB110S
Kompatibla TV-skruvstorlekar	M4, M5, M6, M8 (platt baksida); M4, M5, M6, M8 med distanser (böjd baksida)
Fästtyp	Fast (ej vridbar)
Väggkompatibilitet	Tegel, massiv betong, betongblock, träregel (min. 16" avstånd)
Installationsverktyg som krävs	Borrmaskin, 4 mm och 10 mm borr, skruvmejsel, skiftnyckel, vattenpass, regelsökare
Ingående komponenter	Väggplatta, vänster & höger monitorfästen, insexnyckel, skruvar (M4x12, M5x12, M6x12, M8x16; M4x30, M5x30, M6x35, M8x40), låsbrickor, brickor, distanser, betongankare, lagbultar, lagbultbrickor, garantikort
Säkerhetsfunktioner	Säkerhetsbultmekanism för att förhindra oavsiktlig lossning
Justeringsmöjlighet för våg	Ja, via roterbar frontplatta (liten lutning möjlig efter lossning av 5 skruvar)
Installationsmetod	Gör-det-själv, kräver borrning i väggytan
Garanti	Ingår med produkten (se garantikortet för detaljer)
Rekommenderad användning	Inomhus, vertikal väggmontering
Förpackningens vikt	Ca 4,5 kg (10 lbs) baserat på typiskt innehåll
Material	Stål (antaget, baserat på standardfästen)
Färg	Svart (typisk)
Ursprungsland	Ej specificerat; troligen Kina
Överensstämmelse	CE, RoHS (antaget)

Vanliga frågor - PLB110S Acme United

Hur bestämmer jag rätt bultstorlek för min TV?

Kontrollera skruvhålens storlek på din TV. Fästet innehåller bultar M4, M5, M6 och M8. För platt baksida, använd bultar från påse e-h (M4x12, M5x12, M6x12, M8x16). För böjd baksida, använd bultar från påse i-l (M4x30, M5x30, M6x35, M8x40) tillsammans med distanser.

Kan detta fäste användas på en TV med böjd baksida?

Ja, fästet innehåller längre bultar och distanser speciellt för TV-apparater med böjd baksida. Följ instruktionerna för 'Montering av monitorfästen på en TV med böjd baksida' för korrekt passform.

Vilka verktyg krävs för installation?

Du behöver en borrmaskin, 4 mm och 10 mm borr, en skruvmejsel, en skiftnyckel eller hylsnyckelsats, ett vattenpass och en regelsökare (för träregelväggar).

Hur installerar jag väggplattan på en betongvägg?

Använd väggplattan som mall för att markera 6 hålpositioner (3 uppe, 3 nere). Förborra hål med ett 10 mm murborr minst 75 mm djupt. Sätt i betongankarna i jämnhöjd med ytan. Fäst plattan med 6 lagbultar och brickor.

Hur installerar jag på träreglar?

Lokalisera två reglar minst 406 mm isär. Förborra 4 mm pilothål 75 mm djupt i mitten av varje regel. Använd väggplattan för att markera det andra hålet i varje regel. Fäst plattan med 4 lagbultar och brickor.

Hur justerar jag fästet i våg efter installation?

Ta bort TV:n från fästet. Lossa de 5 skruvarna på frontplattan något med insexnyckeln. Placera ett vattenpass ovanpå plattan och rotera för att justera. Dra åt skruvarna utan att överdra.

Ingår säkerhetsbultar och hur använder jag dem?

Ja, säkerhetsbultar ingår. Efter att du hakat fast monitorfästena över väggplattan, använd insexnyckeln för att dra åt säkerhetsbultarna. Fästena kommer då att sitta bakom den nedre fliken på väggplattan för säker låsning.

Vilken är den maximala TV-storleken detta fäste stöder?

Fästet stöder de flesta TV-apparater med VESA-mönster upp till 600x400 mm. De medföljande bultarna och hårdvaran passar TV-apparater med standard skruvhål. Maximal viktkapacitet anges inte, men typiska fästen av denna typ stöder upp till 45 kg (100 lbs).

Kan detta fäste lutas eller vridas?

Detta är ett fast fäste med funktion för vågjustering. Det möjliggör lätt rotation av frontplattan för vågning men ger ingen lutnings- eller vridningsfunktion.

Hur rengör eller underhåller jag fästet?

Inga specifika rengöringsinstruktioner anges. För underhåll, kontrollera regelbundet att alla bultar är åtdragna och att fästet är säkert. Torka av med en torr eller lätt fuktad trasa vid behov.

BRUKSANVISNING PLB110S Acme United

• Försiktigt öppna kartongen, ta bort innehåll och lägg ut på kartong eller annan skyddande yta för att undvika skada.
• Kontrollera paketets innehållet mot supplied parts list på nästa sida för att säkerställa att alla komponenter mottogs oskadade. Använd inte skadade eller defekta delar.
• Läs noga igenom alla instruktioner innan du påbörjar installationen.

Viktig säkerhetsinformation

Installera och använd denna apparat med omsorg. Läs denna instruktion innan du börjar installationen, och följ noga alla anvisningar häri. Använd lämplig säkerhetsutrustning vid installationen.

Vänligen ring en kvalificerad installatör för hjälp om du:

• Om du inte förstår dessa anvisningar eller har några tvivel om säkerheten rörande installation.
• Om du är osäker på karaktären för din vägg, konsultera en kvalificerad installatör.

Använd inte denna produkt för andra ändamål och i en konfiguration som inte uttryckligen anges i denna instruktion. Vi avsäger oss härmed allt ansvar för skador som orsakats av felaktig hopsättning, felaktig montering eller felaktig användning av denna produkt.

60

!VARNING	Denna TV-ram måste monteras fast på den vertikala väggen. Om ramen inte är korrekt installerad, kan den falla, vilket resulterar i eventuella skador och/eller skada.
Nödvändiga verktyg	5/32"(4mm)borrkronaSkruvmejsel	3/8"(10mm) stenborrStud Finder	Skiftnyckel eller socket setVattenpass

Obs: Beslag och hårdvara levererade i detta paket är inte avsedda för vägginstallationer med dubbar eller i cementblockväggar. Om den maskinvara du behöver för din installation inte ingår, kontakta din lokala järnaffär för korrekt beslagutrustning för applikationen.

SE

61

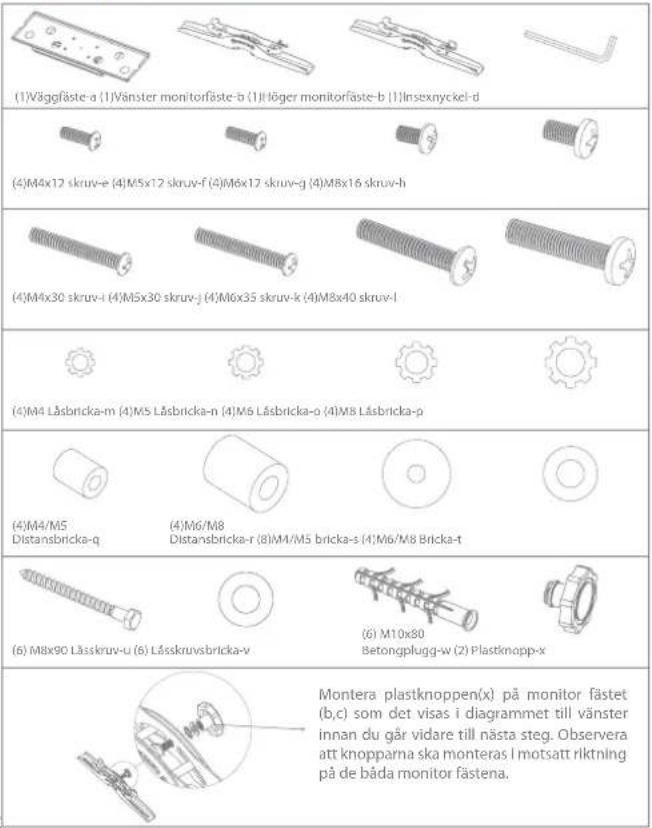

Lista över levererade komponenter

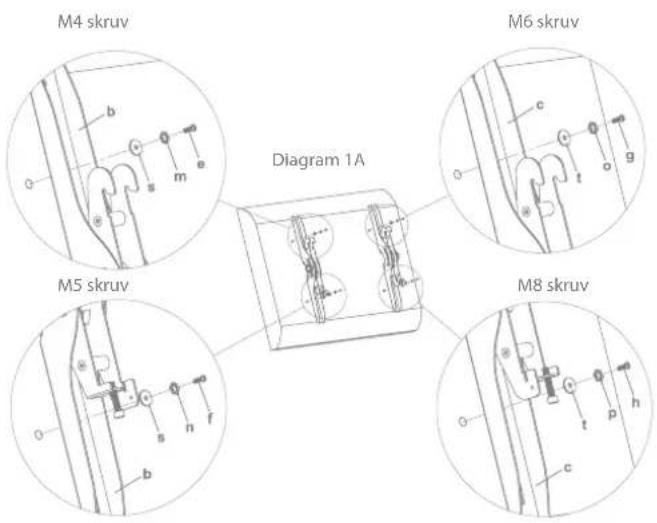

Montera monitor fästet till en TV med flat baksida

Se först och främst till att diametern på skruv (e,f,g,h) passar din TV När du har bestämt den rätta diametern, se följande diagram. Skruva i skruven i TV med hjälp av den korrekta låsbrickan (m,n,o,p) och bricka(s,t). Se till att monitor fästet (b,c) är vertikalt centrerat och i nivå med varandra.

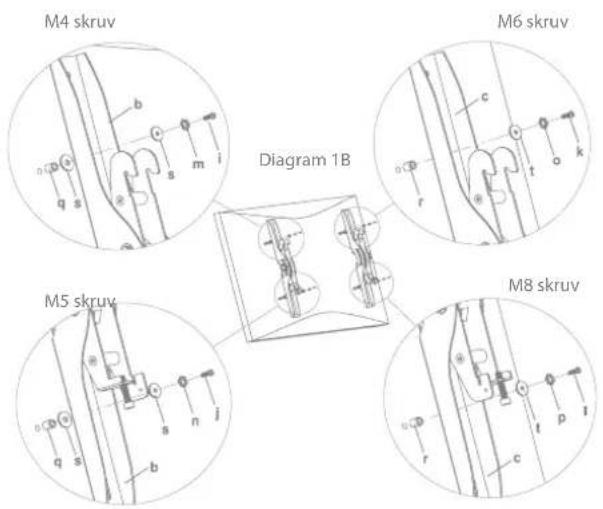

Montera monitor fästet till en TV med rundad baksida

Först bestäm diametern på skruven (i,j,k,l) som din TV kräver när du har bestämt detta se diagrammet nedan. Skruva i skruven i TV med hjälp av den korrekta lockbrickan (m,n,o,p) och bricka (s,t) och distansbricka (q,r). För M4 eller M5 skruven behöver du en M4/M5 bricka mellan monitorfästet och distansbriskan. Se till att monitor fästet är vertikalt centrerat och i nivå med varandra.

Montera väggfästet på väggen

Montering på tegel, murad betong och betong block:

Använd väggfästet (a) som en mall för att märka ut 6 hål på väggen. Tre i översta raden och tre i den nedre. Se till att hålen är i nivå och att det är minst 6" (150mm) avständ mellan hålen. Förborra dessa hål med ett 3/8" (10mm) betong borr till minst 3" (75mm) djup. Sätt i en betong plugg(w) i vardera hålet. Se till att pluggen sitter jämnt med betongytan även om det finns lager av gipsvägg eller annat material framför. Fäst väggfästet mot väggen med de 6 lockskruvarna (u) och 6 lockskruvsbrickor (v), som visas i diagram 2A.

Montering på träregel:

Väggfästet(a) måste monteras på två träreglar på minst 16"(406mm) avständ. Använd en regel sökare för att lokalisera två närliggande träreglar. Som en god id'e verifiera reglarnas placering med en syl eller tunn spik som visas i diagram 28. Förborra ett 3"(75mm) djupt hål på den önskade höjden på varje regel med ett 5/32"(4mm) borr. Se till att dessa hål är i mitten på regeln och i nivå med varandra. Använd väggfästet som en mall för att märka ut det andra hålet på regeln. Borra 3"(75mm) djupa hål med ett 5/32" (4mm) borr på de markerade platserna. Fäst väggfästet mot väggen med de 4 låsskruvarna (u) och 4 låsskruvsbrickor (v).

Fästa monitorn till väggfästet och föra in läskolvarna

Varning: Vissa TV apparater kräver två personer för att lyfta! Vi är inte ansvariga för person eller produktskada.

Häng först monitor fästet(b,c) över toppen på väggfästet(a), låt sedan botten på monitor fästet vridas till nederdelen på väggfästet som det visas i diagram 3A. Använd en insexnyckel(d) för att spänna säkerhetsskruvna. Nu sitter monitorfästet bakom botten taben på väggfästet som det visas i diagram 3B.

Nivåjustera fästet

Du kan nivåjustera fästet efter att det monterats på väggen. Detta görs genom att du vrider frontplattan som TV sitter på. Ta först bort TV från fästet. Lossa sedan de 5 skruvarna något med insexnyckeln. Placera ett vattenpass ovanpå fästet som visas i figuren nedan och justera därefter. Spänn de 5 skruvarna, spänn inte för hårt.

Diagram 4

WARNING

Använd två personer för att lyfta och positionera TV på väggfästet.

Tack för att du valt vår produkt, mycket nöje.

RO

Produkt Modell
Inköpsdatum	Inköpsställe, adress
Fel (datum, beskrivning, produktmottagarens position, förnamn, efternamn och namnteckning)

1. Garantiperiod

Garantin gäller från den dag köparen inhandlar produkten på inköpsstället. Garantiperiodens varaktighet anges på förpackningen till produkten.

2. Garantivillkor

Vid åberopande av garanti måste konsumenten förutom denna garantisedel uppvisa ursprunglig inköpshandling som anger produktens modellbeteckning, inköpsdatum samt inköpsställets namn och adress.

Tillverkaren utfäster sig att ersätta inlämnad produkt om fel upptäcks på produkten under garantiperioden och detta fel inte kan härledas till orsaker som gör garantin ogiltig enligt beskrivningen nedan.

Garantin omfattar inte normal testning, normalt underhåll och reparation eller byten av komponenter som förslits på naturligt sätt.

Garantin gäller inte om skada eller felfunktion kan härledas till följande orsaker:

- Olämplig installation av produkten, olämplig användning av produkten som inte följer manualen, tekniska krav eller säkerhetsstandard som angivits av tillverkaren, och dessutom olämplig förvaring, fall från hög höjd liksom direkta slag.

• Rost, lera, vatten och sand.

- Reparation, modification eller rengöring som utförts av någon som inte auktoriserats därtill av tillverkaren.

vaikuttaa, Användning av reservdelar, programvara eller förbrukningsmaterial som inte avsedda för produkten.

• Olyckor eller andra händelser som inte tillverkaren ansvarar för och som blixtnedslag, kontakt med vatten, eld, magnetfält och även olämplig ventilation.
• Om produkten inte motsvarar gällande normer och föreskrifter i ett visst land, annat än det land som produkten inköptes i. Varje försök att modifiera produkten för att uppfylla tekniska krav och säkerhetsföreskrifter i annat land upphäver garantin.

Om inget fel kan hittas i produkten ska köparen stå för samtliga servicekostnader.
