PLB110S - Монтаж за Плосък Екран Acme United - Безплатно ръководство за потребителя

Тип продукт	Универсален стенен скоба за плосък телевизор
Марка	Acme United
Модел	PLB110S
Размери на болтове за телевизор	M4, M5, M6, M8 (плосък гръб); M4, M5, M6, M8 с дистанционери (извит гръб)
Тип монтаж	Фиксиран (неподвижен)
Съвместимост със стена	Тухла, здрав бетон, бетонен блок, дървени греди (мин. 16" разстояние)
Необходими инструменти за монтаж	Бормашина, свредла 5/32" и 3/8", отвертка, гаечен ключ, нивелир, детектор на греди
Включени компоненти	Стенна плоча, леви и десни скоби за монитор, шестограмен ключ, болтове (M4x12, M5x12, M6x12, M8x16; M4x30, M5x30, M6x35, M8x40), заключващи шайби, шайби, дистанционери, бетонни анкери, болтове за бетон, шайби за болтове, гаранционна карта
Сигурностни функции	Заключващ механизъм със сигурни болтове за предотвратяване на случайно разместване
Регулиране на ниво	Да, чрез завъртане на предната плоча (леко накланяне след разхлабване на 5 винта)
Метод на монтаж	Направи си сам, изисква пробиване в стената
Гаранция	Включена с продукта (вижте гаранционната карта за подробности)
Препоръчителна употреба	Вътрешен, вертикален стенен монтаж
Тегло на опаковката	Прибл. 4,5 кг (10 фунта) въз основа на типично съдържание
Материал	Стомана (предполага се, въз основа на стандартни скоби)
Цвят	Черен (типичен)
Държава на произход	Не е посочено; вероятно Китай
Съответствие	CE, RoHS (предполага се)

Често задавани въпроси - PLB110S Acme United

Как да определя правилния размер на болтовете за моя телевизор?

Проверете размера на отворите за винтовете на вашия телевизор. Скобата включва болтове M4, M5, M6 и M8. За телевизори с плосък гръб използвайте болтове от пакет e-h (M4x12, M5x12, M6x12, M8x16). За телевизори с извит гръб използвайте болтове от пакет i-l (M4x30, M5x30, M6x35, M8x40) заедно с дистанционери.

Може ли тази скоба да се използва за телевизор с извит гръб?

Да, скобата включва по-дълги болтове и дистанционери специално за телевизори с извит гръб. Следвайте инструкциите за "Монтиране на скобите за монитор към телевизор с извит гръб", за да осигурите правилно прилягане.

Какви инструменти са необходими за монтаж?

Ще ви трябват бормашина, свредла 5/32" (4 мм) и 3/8" (10 мм), отвертка, гаечен ключ или комплект гнезда, нивелир и детектор на греди (за стени с дървени греди).

Как да монтирам стенната плоча върху бетонна стена?

Използвайте стенната плоча като шаблон, за да маркирате 6 места за отвори (3 горе, 3 долу). Предварително пробийте отворите със свредло за зидария 3/8" (10 мм) на дълбочина поне 3" (75 мм). Поставете бетонните анкери наравно с повърхността. Прикрепете плочата с 6 болта за бетон и шайби.

Как да монтирам върху дървени греди?

Намерете две греди на разстояние поне 16" (406 мм). Пробийте предварително отвори 5/32" (4 мм) с дълбочина 3" (75 мм) в центъра на всяка греда. Използвайте стенната плоча, за да маркирате втория отвор във всяка греда. Прикрепете плочата с 4 болта за бетон и шайби.

Как да изравня скобата след монтаж?

Отстранете телевизора от скобата. Леко разхлабете 5-те винта на предната плоча с шестограмния ключ. Поставете нивелир върху плочата и завъртете, за да регулирате. Затегнете винтовете, без да прекалявате.

Включени ли са сигурни болтове и как да ги използвам?

Да, включени са сигурни болтове. След като закачите скобите на монитора върху стенната плоча, използвайте шестограмния ключ, за да затегнете сигурните болтове. Тогава скобите ще застанат зад долния изрез на стенната плоча за сигурно заключване.

Какъв е максималният размер телевизор, който поддържа тази скоба?

Скобата поддържа повечето телевизори с VESA разстояния до 600x400 мм. Включените болтове и хардуер са подходящи за телевизори със стандартни отвори за винтове. Максималната носеща способност не е посочена, но типичните скоби от този тип поддържат до 100 фунта (45 кг).

Тази скоба накланя ли се или се върти?

Това е фиксирана скоба с функция за регулиране на нивото. Позволява леко завъртане на предната плоча за изравняване, но не осигурява накланяне или въртене.

Как да почистя или поддържам скобата?

Не са предоставени конкретни инструкции за почистване. За поддръжка периодично проверявайте дали всички болтове са затегнати и скобата е стабилна. Избърсвайте с суха или леко влажна кърпа, ако е необходимо.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PLB110S Acme United

Инструкции за разопаковане

• Отворете внимателно картонената кутия, отстранете съдържанието и поставете на плот или друга защитена повърхност, за да избегнете повредите.
• Проверете съдържанието на пакета по списъка на доставените части в първата опаковка, за да се уверите, че компонентите не са повредени. Не използвайте повредени или дефектни части.
• Прочетете внимателно всички инструкции, преди да започнете монтажа.

Важни инструкции за безопасност

Внимавайте при монтажа и работата с устройството. Прочетете настоящите инструкции преди монтажа и внимателно ги следвайте. При монтажа използвайте подходящо обезопасително оборудване.

За помощ при монтажа се обърнете към квалифициран техник.

• Ако не разбирате настоящите инструкции или имате съмнения относно безопасността на монтажа.
• Ако не сте сигурни относно материала на стената, се посъветвайте с квалифициран монтажен техник.

Не използвайте продукта за други цели или в непосочени в настоящите инструкции конфигурации. С настоящото отказваме да поемем всякаква отговорност за наранявания или щети, произтичащи от неправилно сглобяване, неправилен монтаж или използване на продукта.

ПРЕДУПРЕЖДЕНИЕ	Стойката за телевизор трябва да се захване здраво към вертикална стена. Ако не бъде монтирана правилно, е възможно да падне и да причини наранявания или щети.
Необходими инструменти	Свредло 5/32"(4mm)Отвертка	Свредло за зидария 3/8"(10mm)Комплект за намиране на греди	Френски ключ или приборна розеткаНивелир

Забележка: Доставените в комплекта монтажни компоненти и крепежни елементи не са предназначени за монтаж на стени с арматура или стени от вулканични блокове. Ако необходимите за монтаж крепежни елементи не са включени в доставката, проверете в местния железарски магазин за подходящи за приложението елементи.

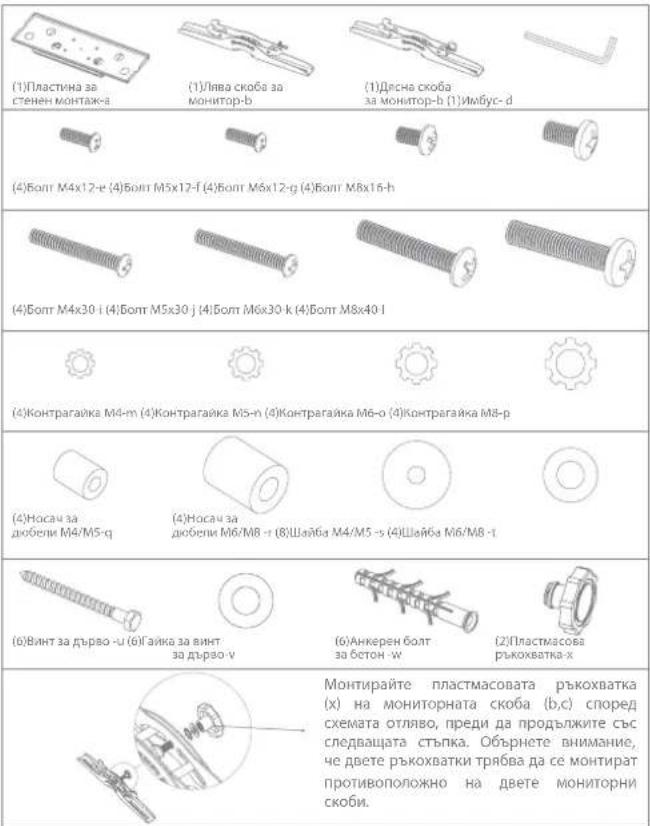

Списък на доставяните части

Монтаж на мониторните скоби към телевизор с плосък гръб

Първо се уверете, че диаметърът на болта (e,f,g,h) е подходящ за телевизора. След като определите правилния диаметър, вижте съответната схема. Навийте болта в телевизора и стегнете със съответната контрагайка (m, n, o, p) и шайба (s, t) Уверете се, че мониторните скоби (b, c) са центрирани вертикално и изравнени една спрямо друга.

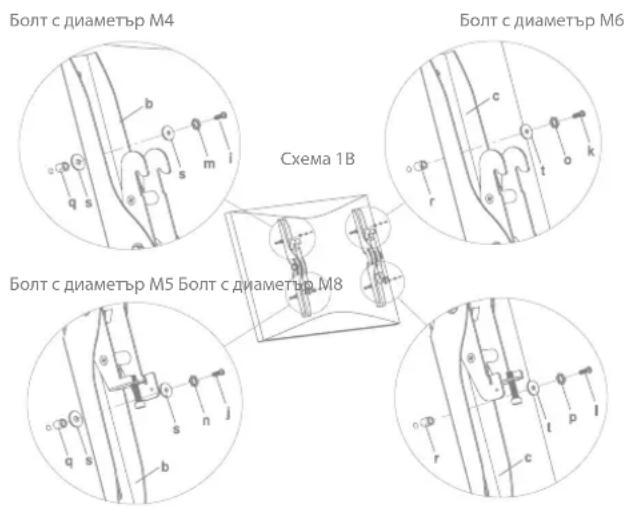

Монтаж на мониторните скоби към телевизор със заоблен гръб

Първо се уверете, че диаметърът на болта (i,j,k,l) е подходящ за телевизора. След като определите правилния диаметър, вижте съответната схема по-долу. Навийте болта в телевизора и стегнете със съответната контрагайка (m, n, o, p), шайба (s, t) или носач за дюбел (q, r). За болтовете с диаметри M4 или M5 е необходимо друга шайба M4/M5 между мониторната скоба и носача за дюбел. Уверете се, че мониторните скоби са центрирани вертикално и изравнени една спрямо друга.

Монтаж към стената на плаstinата за стенен монтаж

Монтаж върху тухли и плътен бетон:

Използвайте пластината за стенен монтаж (а) като шаблон, за да отбележите местата за 6 отвора в стената. Трите са на горния ред отвори, а останалите три – на долния. Уверете се, че отворите са равни и че има разстояние от поне 150mm между всеки два отвора. Със свредло за зидария 10mm пробийте отвори с дълбочина поне 75mm. Поставете анкерен болт за бетон (w) във всеки от отворите. Уверете се, че анкерният болт е изравнен с повърхността на бетонната стена, дори ако пред него остава слой хоросан или друг материал. Захванете пластината за стенен монтаж към стената с помощта на 6 броя винта за дърво (и) и 6 броя шайби за винтове за дърво, както е показано на схема 2А.

Монтаж на дървени греди:

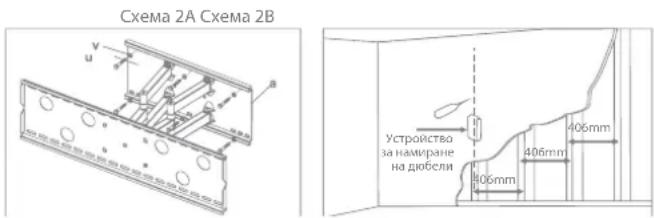

Пластината за стенен монтаж (а) трябва да се монтира върху греди на разстояние поне 405 mm една от друга. Използвайте уреда за намиране на греди, за да намерите две съседни греди. Би било добре да проверите местата на гредите с шило или тънък пирон, както е показано на схема 2В. Пробийте дълбок отвор 3"(75mm) на съответната височина на всяка от гредите като използвайте свредло 5/32"(4mm). Уверете се, че отворите са в централната област на гредата и ги подравнете един спрямо друг. Използвайте пластината за стенен монтаж като шаблон, за да маркирате мястото на втория отвор за всяка от гредите.. Пробийте отвор с дълбочина 3"(75mm) при използване на свредло 5/32"(4mm) на обозначените места. Захванете пластината за стенен монтаж към стената с помощта на 4 броя винта за дърво (u) и 4 броя шайби за винтове за дърво (v).

Захващане на монитора към пластината за стенен монтаж и добавяне на обезопасителни болтове

Предупреждение: За повдигането на някои телевизори са необходими двама души! Не поемаме отговорност за наранявания или повреди на продукта.

Първо окачете мониторните скоби (;b,c) върху горния край на пластината за стенен монтаж (a), а след това оставете долните скоби да се завъртят към долната част на пластината, както е показано на схема ЗА. Използвайте имбуса (d), за да стегнете обезопасителните болтове. След това мониторната скоба остава зад долния фиксатор на пластината, както е показано на схема ЗВ.

Схема 3А Схема 3В

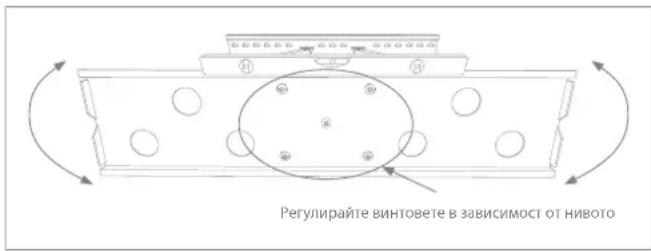

Възможно е да нивелирате отново монтираната стойка след монтажа й на стената. Нивелирането се извършва чрез завъртане на предната пластина, върху която е разположен телевизора. Първо, отстранете телевизора от стойката. След това разхлабете леко 5-те винта с помощта на имбус. Поставете нивелира върху предната част на пластината, както е показано, и нивелирайте. Стегнете 5-те винта. Не стягайте твърде много.

Схема 4

ПРЕДУПРЕЖДЕНИЕ

За сваляне и поставяне на телевизора на стойката са необходими двама души.

Благодарим, че избрахте нашите продукти. Надяваме се да останете доволни от употребата им.

Распаковывание

Продукт	Модел на продукта
Дата на покупка на продукта	Име и адрес на продавача
Повреди (дата, описание, длъжност на лицето, което приема продукта, първо име,фамилия и подпис)

1. Гаранционен период

Гаранцията влиза в сила в деня, когато купувачът получи продукта от продавача. Гаранционният период е отбелязан на опаковката на продукта.

2. Гаранционни условия

Гаранцията е валидна само при представяне на оригинален документ за придобиване на продукта и този гаранционен лист, който включва име на модела на продукта, дата на покупка на продукта, име и адрес на продавача.
Ако е отбелязано, че по време на гаранционния период продуктът има дефекти и те не са резултат от причини, за които гаранцията не се прилага, както е отбелязано в абзаците по-долу, производителят приема да замени продукта.
Гаранцията не е валидна за редовно тестване, поддръжка и ремонт или замяна на частите, които се износват естествено.
Гаранцията не е валидна, ако повредата или дефектите са се появили вследствие на следните причини:

• Неправилен монтаж на продукта, неправилна употреба и/или работа с продукта, без да се следва нарчичника, техническите изисквания и стандартите за безопасност, предоставени от производителя, и освен това неподходящо складиране, падане от високо, както и силни удари.
  • Корозия, кал, вода и пясък.
• Ремонтни работи, модификации или почистване, които не са извършени от сервис, отбюзсиран от производителя.
  • Използване на резервни части, софтуер или консумативни материали, които не са атеподходящи за продукта.

- Инциденти или събития или всякакви други причини, независещи от производителя, в това число гръмотевици, вода, огън, магнитно поле и неподходящо проветряване.

tāri, in Ahré продуктът не отговаря на стандарти и спецификации на дадена в която не е закупен. Всеки опит да се адаптира продукта, за да се изпълнят технически изисквания и изисквания за безопасност като тези в другите държави, анулира всички права на гаранционно обслужване.

Ако не се открият дефекти в продукта, всички разходи, свързани с обслужването, се покриват от купувача.
