Тип продукту	Універсальний настінний кронштейн для пласких телевізорів
Бренд	Acme United
Модель	PLB110S
Сумісні розміри болтів для телевізорів	M4, M5, M6, M8 (плоска задня панель); M4, M5, M6, M8 з прокладками (вигнута задня панель)
Тип кріплення	Фіксований (не поворотний)
Сумісність зі стінами	Цегла, суцільний бетон, бетонний блок, дерев'яна стійка (мін. 16 дюймів одна від одної)
Необхідні інструменти для встановлення	Дриль, свердла 5/32" і 3/8", викрутка, гайковий ключ, рівень, детектор стійок
Комплект поставки	Стінна пластина, лівий та правий кронштейни монітора, шестигранний ключ, болти (M4x12, M5x12, M6x12, M8x16; M4x30, M5x30, M6x35, M8x40), стопорні шайби, шайби, прокладки, бетонні анкери, гвинти для лаг, шайби для гвинтів, гарантійний талон
Функції безпеки	Механізм блокування запобіжних болтів для запобігання випадковому зісковзуванню
Регулювання рівня	Так, обертанням передньої пластини (невеликий нахил після послаблення 5 гвинтів)
Спосіб встановлення	Самостійно, потребує свердління стіни
Гарантія	Входить у комплект (деталі на гарантійному талоні)
Рекомендоване використання	Внутрішнє, вертикальне настінне кріплення
Вага упаковки	Прибл. 4,5 кг (10 фунтів) на основі типових компонентів
Матеріал	Сталь (припущено, на основі стандартних кріплень)
Колір	Чорний (типовий)
Країна походження	Не вказано; ймовірно Китай
Відповідність	CE, RoHS (припущено)

Часті запитання - PLB110S Acme United

Як визначити правильний розмір болта для мого телевізора?

Перевірте розмір отвору для гвинта на вашому телевізорі. Кріплення включає болти M4, M5, M6 та M8. Для телевізорів з плоскою задньою панеллю використовуйте болти з пакета e-h (M4x12, M5x12, M6x12, M8x16). Для телевізорів з вигнутою задньою панеллю використовуйте болти з пакета i-l (M4x30, M5x30, M6x35, M8x40) разом з прокладками.

Чи можна використовувати це кріплення на телевізорі з вигнутою задньою панеллю?

Так, кріплення включає довші болти та прокладки, спеціально призначені для телевізорів з вигнутою задньою панеллю. Дотримуйтесь інструкцій для «Кріплення кронштейнів монітора до телевізора з вигнутою задньою панеллю», щоб забезпечити правильну посадку.

Які інструменти потрібні для встановлення?

Вам знадобляться дриль, свердла 5/32" (4 мм) і 3/8" (10 мм), викрутка, гайковий ключ або набір торцевих головок, будівельний рівень та детектор стійок (для дерев'яних стін).

Як встановити стінну пластину на бетонну стіну?

Використовуйте стінну пластину як шаблон для позначення 6 отворів (3 зверху, 3 знизу). Попередньо просвердліть отвори свердлом по бетону 3/8" (10 мм) на глибину не менше 3" (75 мм). Вставте бетонні анкери врівень з поверхнею. Закріпіть пластину за допомогою 6 гвинтів для лаг та шайб.

Як встановити на дерев'яні стійки?

Знайдіть дві стійки на відстані не менше 16" (406 мм) одна від одної. Просвердліть направляючі отвори 5/32" (4 мм) глибиною 3" (75 мм) у центрі кожної стійки. Використовуйте стінну пластину, щоб позначити другий отвір у кожній стійці. Закріпіть пластину за допомогою 4 гвинтів для лаг та шайб.

Як вирівняти кріплення після встановлення?

Зніміть телевізор з кріплення. Злегка послабте 5 гвинтів на передній пластині за допомогою шестигранного ключа. Покладіть рівень зверху пластини та обертайте для регулювання. Затягніть гвинти, не перетягуючи.

Чи входять у комплект запобіжні болти і як їх використовувати?

Так, запобіжні болти входять у комплект. Після зачеплення кронштейнів монітора за стінну пластину, використовуйте шестигранний ключ, щоб затягнути запобіжні болти. Потім кронштейни стануть за нижнім виступом на стінній пластині для надійної фіксації.

Який максимальний розмір телевізора підтримує це кріплення?

Кріплення підтримує більшість телевізорів з розташуванням VESA до 600x400 мм. Включені болти та фурнітура підходять для телевізорів зі стандартними отворами. Максимальна вага не вказана, але типові кріплення такого типу витримують до 100 фунтів (45 кг).

Чи має це кріплення нахил або поворот?

Це фіксоване кріплення з функцією регулювання рівня. Воно дозволяє невелике обертання передньої пластини для вирівнювання, але не має функції нахилу або повороту.

Як чистити або обслуговувати кріплення?

Конкретних інструкцій з чищення не надано. Для обслуговування періодично перевіряйте, чи всі болти затягнуті та кріплення надійне. Протирайте сухою або злегка вологою тканиною за потреби.

ПОСІБНИК КОРИСТУВАЧА PLB110S Acme United

UA 92 Інструкція по установці 111 Гарантійний лист

GB

• Обережно відкрийте упаковку, вийміть вміст коробки і розкладіть його на картоні або на іншій захисній поверхні, аби уникнути пошкодження.
• Звірте вміст пакунку з переліком поставки на наступній сторінці, аби переконатися, що всі складові частини отримані без пошкоджень. Не використовуйте пошкоджені або дефективні частини.
• Уважно прочитайте всі настанови перед тим, як починати встановлення.

Важлива інформація з техніки безпеки

Обережно встановлюйте та експлуатуйте даний пристрій. Будь ласка, прочитайте цю інструкцію перед початком монтажу і уважно виконуйте всі настанови, які містяться в ній. Під час встановлення використовуйте відповідні засоби техніки безпеки.

Будь ласка, подзвоніть кваліфікованому монтажнику для отримання допомоги, якщо:

• Ви не розумієте цієї інструкції, або маєте будь-які сумніви щодо безпечності всиновлення.
• Якщо ви непевні відносно характеру вашої стіни, проконсультуйтеся з кваліфікованим монтажником.

Не використовуйте цей виріб для будь-якої іншої мети крім тієї, яка зазначена у даній інструкції. Ми знімаемо з себе будь-яку відповідальність за травмування або пошкодження, які стали результатом неправильного складання, монтажу або неправильного використання виробу.

UA

ЗАСТЕРЕЖЕННЯ	Це кріплення для телевізора повинно бути ретельно закріплено на вертикальній стіні. У випадку неналежного встановлення кріплення може впести і призвести до можливого травмування та/або пошкодження.
Необхідні інструменти	Свердло діам. 4ммХрестова викрутка	Свердло діам.10мм для цегляних і бетонних стінШукач стійок	Гайковий ключРівень

Примітка: Монтажні вузли та деталі, які постачаються, не призначені для встановлення на стіни із металевими стійками чи стіни зроблені із шлакоблоків. Якщо в комплекті відсутня потрібна вам арматура, будь ласка, проконсультуйтєся у вашому місцевому господарчому магазині з приводу потрібних компонентів.

Стина кріплення до стіни – а	Лювні кремпіль монітора – b	Прахні кремпіль монітора – c	Шестія ранний ключ - d
Болт М4x12 – е Болт М5x12 – f Болт М6x12 – g Болт М8x16 - h
Болт М4x30 – I Болт М5x30 – J Болт М6x35 – k Болт М8x40 - l
M4 Спружнина перстина – m	M5 Спружнина перстина – n	M6 Спружнина перстина – o	M8 Спружнина перстина – p
M4/M5 Проміжок – q M6/M8 Проміжок – r M4/M5 Перстина – s M6/M8 Перстина - t
Шруб з квадратною головкою – u	Перстина для шруба з квадратною головкою – v	Анкер – w Пластмасовий	- крутень – x
		Будь ласка, встановіть пластмасовий крутень (х) на Кремпіль монітора (b,c), як показано на малюнку зліва перед тим, як зробити наступний крок. Будь ласка, майте на увазі, що два крутеня повинні бути встановлені протилежно на обох Кремпілях монітору.

крутень - х

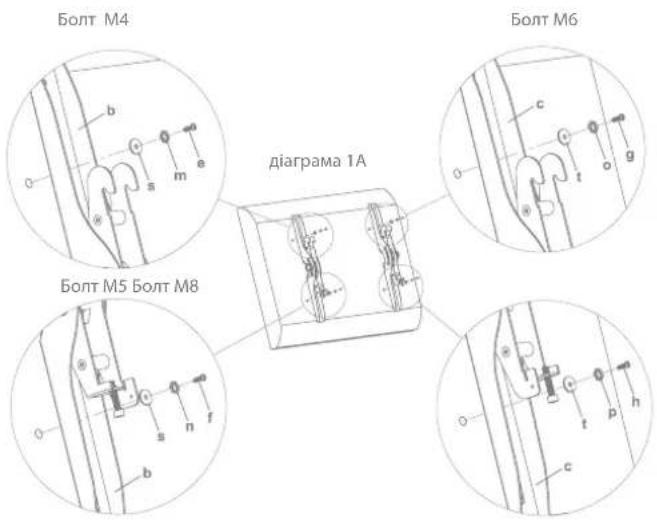

Кріплення кремпіля монітора до телевізора з плоскою задньою стінкою

По-перше, переконайтесь, що діаметр Болта (e,f,g,h) такий, якого потребує ваш телевізор. Коли ви знайшли правильний діаметр, будь ласка, дивіться відповідну діаграму нижче. Вгвинчуйте Болт в телевізор, використовуючи відповідну спружнину перстину (m,n,o,p) та перстину (s,t). Будь ласка, переконайтесь, що кремпілі монітора (b,c) вертикально встановлені та знаходяться на одному рівні.

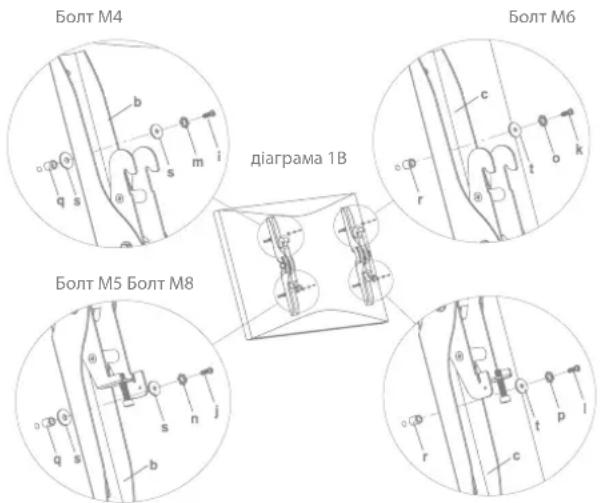

Кріплення кремпіля монітора до телевізора з вигнутою задньою стінкою

По-перше, переконайтесь, що діаметр Болта (i, j, k, l) такий, якого потребує ваш телевізор. Коли ви знайшли правильний діаметр, будь ласка, дивіться відповідну діаграму нижче. Вгвинчуйте Болт в телевізор, використовуючи відповідну спружнину перстину (m,n,o,p), перстину (s,t) та проміжок (q,r). Для Болта M4 та M5 вам знадобиться ще одна M4/M5 перстина між кремпілем монітора та Проміжком. Будь ласка, переконайтесь, що кремпілі монітора (b,c) вертикально встановлені та знаходяться на одному рівні.

Кріплення стійки кріплення стіни до телевізора

Кріплення до стіни із цегли, монолітного бетону або бетонних блоків:

Використовуйте стінку кріплення до стіни (а) як шаблон для позначення шести місць отворів у стіні. Три в верхньому рядку отворів і ще три в нижньому рядку. Переконайтесь, що три отвори перебувають на одному рівні та між кожними двома отворами є відстань не менш 150 мм. Просвердлите отвори за допомогою 10- мм свердла для бетонних або цегельних стін на глибину не менше 75 мм. Вставте Анкер (w) у кожний із цих отворів. Переконайтесь, що анкер щільно сидить у стіні навіть якщо спочатку йде стіна з сухого мурування або будь-який інший матеріал. Пристосуйте кремпіль монітора до стіни за допомогою шести болтів із квадратною голівкою (u) та шести перстин для шруба з квадратною головкою (v), як показано на малюнку 2А.

Кріплення до дерев'яних стійок:

Стінка кріплення до стіни (а) повинна кріпитися до двох дерев'яних стійок, розташованих одна від іншої, щонайменше, на відстані 406 мм. Використовуйте портативний металодетектор, щоб визначити місце розташування двох сусідніх стійок. Для перевірки місцезнаходження можна скористатися шилом або тонким цяхом, як показано на малюнку 2В. За допомогою свердла діаметром 4 мм висвердлите отвір на глибину 75мм в бажаному місці. Переконайтесь, що ці отвори знаходяться по центру стійок та на одному рівні один з одним. Скористайтеся стінками кріплення до стіни як шаблоном, щоб визначити місце другого отвору на кожній стійці. За допомогою свердла діаметром 4 мм висвердлите отвір на глибину 75мм у визначених місцях. Пристосуйте стінку кріплення до стіни до самої стіни, використовуючи чотири шруба з квадратною головкою (u) та чотири перстини для шруба з квадратною головкою (v).

Мал. 2А Мал. 2В

Кріплення монітора до стінки кріплення до стіни, використовуючи захисний болт

Застереження: Щоб підняти деякі телевізори інколи необхідно дві людини! Ми не несемо відповідальності за особисті пошкодження або ушкодження виробу.

Спочатку зачепіть кремпіль монітора (b,c) за верх стінки кріплення до стіни (a), потім дайте нижньої частини кремпілів монітора стати до стінки кріплення до стіни, як показано на малюнку 3А. Потім скористайтесь шестигранним ключем, щоб затягти болти. Тоді кремпіль монітора знаходитиметься за нижнім отвором стінки кріплення до стіни, як показано на малюнку 3В.

Мал. 3А Мал. 3В

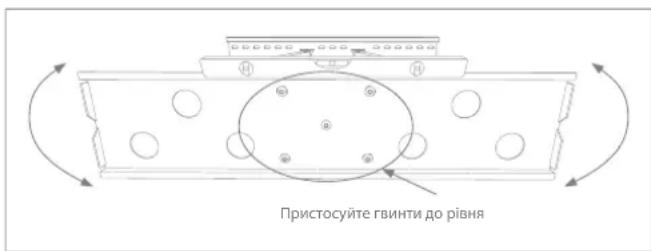

Налаштування рівня положення

Ви можете змінити положення після, того як воно вже біло налаштовано на стіні. Налаштування виконується методом обертання передньої плити, на якій стоїть телевізор. Потім трохи послабте 5 гвинтів за допомогою шестигранного ключа. Спереду плити встановіть рівень як показано нижче. Закріпіть 5 гвинтів, але не сильно затягайте їх.

Мал. 4

ПОПЕРЕДЖЕННЯ

Необхідна допомога 2х людей, щоб підняти та встановити телевізор на стінку кріплення до стіни.

Дякуємо, що вибрали наші товари і бажаємо приємного використання.

Гарантійний лист www.acme.eu/warranty

Виріб Модель виробу
Дата придбання виробу	Назва, адреса продавця
Пошкодження (дата, опис, посада людини, що прийняла виріб, прізвище, ім'я та підпис)

1. Термін гарантії

Гарантійний термін починає діяти від дати, коли покупець отримує виріб від продавця. Гарантійний термін вказано на упаковці виробу.

2. Умови гарантії

Гарантія дійсна тільки за умови надання оригіналу документу на придбання виробу та цтого гарантійного листа, який включає назву моделі виробу, дату придбання виробу, назву та адресу продавця.

Якщо під час гарантійного терміну вказано, що виріб має пошкодження, та ці пошкодження не спричинені будь-якою причиною, коли гарантія не застосовується, як вказано в параграфі нижче, виробник зобов'язується замінити виріб.

Гарантія не застосовується до регулярної перевірки, обслуговування та ремонту або заміни деталей, які зносилися звичайним шляхом.

Гарантія не застосовується, якщо пошкодження або зіпсування виникло через наступні причини:

• Невідповідне встановлення виробу, невідповідне використання та/або робот виробу без дотримання посібника користувача, технічних вимог та стандартів безпеки, передбаченими виробником, та додатково невідповідне зберігання на складі, падіння з висоти, а також сильні удари.
  • Корозія, бруд, вода та пісок.
• Ремонтні роботи, модифікації або чищення, виконані службою, не санкціонованою виробником.
  • Використання запасних деталей, програмного забезпечення або споживчих матеріалів, які не належать виробу.
• Нещасні випадки або події або будь-які інші причини, які не залежат виробника, що включають блискавку, воду, пожежу, магнітні поля та невідповідне провітрювання.

- Якщо виріб не відповідає стандартам та специфікаціям конкретної країни, в якій його не було придбано. Будь-яка спроба відрегулювати виріб, щоб відповідати технічним вимогам та умовам безпеки іншої країни, відкликає всі права на гарантійне обслуговування.

Якщо у виробі не виявлено жодних пошкоджень, всі витрати, пов'язані з обслуговуванням, сплачуються покупцем.
