7009079 - Кріплення для Плоского Екрану Acme United - Безкоштовний посібник користувача

Тип продукту	Настінне кріплення для плоского екрану
Сумісність з розміром екрану	26–55 дюймів
Сумісність VESA	100x100, 200x200, 300x300, 400x200, 400x400 мм
Максимальна вага	60 кг (132 фунти)
Матеріал	Сталь холодного прокату товстого листа
Покриття	Чорне порошкове покриття
Діапазон нахилу	+5° / -15°
Діапазон повороту	±90°
Обертання	360° (ландшафт до портрета)
Відстань від стіни	1,5–2,5 дюйма (38–64 мм)
Регулювання рівня	±3° після встановлення
Тип монтажу	Фіксація до стійок стіни (дерево або бетон)
Комплект поставки	Монтажні кронштейни, гвинти, анкери, тримачі для кабелів
Необхідні інструменти	Детектор стійок, дриль, рівень, гайковий ключ (не входить)
Відповідність стандартам	Відповідає TAA, сертифіковано UL
Гарантія	5 років обмежена
Розміри (монтажна пластина)	21,7 x 10,6 x 1,2 дюйма (55 x 27 x 3 см)
Вага нетто	5,5 кг (12,1 фунта)
Країна виробництва	Китай
Номер моделі	7009079
Бренд	Acme United

Часті запитання - 7009079 Acme United

Який максимальний розмір екрану підтримує це кріплення?

Це кріплення сумісне з плоскими екранами від 26 до 55 дюймів.

Які шаблони VESA він підтримує?

Підтримує стандартні шаблони VESA до 400x400 мм, включаючи 100x100, 200x200, 300x300 та 400x200.

Чи легко встановити кріплення?

Так, встановлення просте з комплектним обладнанням. Використовуйте детектор стійок для знаходження стійок, просвердліть направляючі отвори та прикріпіть стінову пластину. Потім повісьте телевізор і зафіксуйте його.

Чи можна нахилити або повернути телевізор після встановлення?

Так, кріплення дозволяє нахил +5°/-15° та поворот ±90° для оптимальних кутів огляду. Також обертається на 360° для портретної орієнтації.

Чи включає кріплення все необхідне обладнання?

Так, у комплект входять монтажні кронштейни, гвинти, анкери та тримачі для кабелів. Вам знадобляться лише дриль, рівень та гайковий ключ.

Яка максимальна вага?

Кріплення витримує до 60 кг (132 фунтів), підходить для більшості великих плоских екранів.

Чи можна встановити на бетонну стіну?

Так, кріплення призначене для дерев'яних стійок та суцільних бетонних стін. Використовуйте відповідні анкери (входять у комплект) для бетону.

На якій відстані від стіни буде телевізор?

Після встановлення телевізор буде приблизно на 1,5–2,5 дюйма (38–64 мм) від стіни, залежно від кривизни екрана.

Чи є гарантія?

Acme United надає 5-річну обмежену гарантію на виробничі дефекти.

Чи можна використовувати це кріплення для монітора?

Так, воно працює з плоскими моніторами, якщо вони відповідають шаблону VESA та обмеженням за вагою.

ПОСІБНИК КОРИСТУВАЧА 7009079 Acme United

UA 81 Інструкція по установці 99 Гарантійний лист

GB

• Обережно відкрийте упаковку, вийміть вміст коробки і розкладіть його на картоні або на іншій захисній поверхні, аби уникнути пошкодження.
• Звірте вміст пакунку з переліком поставки на наступній сторінці, аби переконатися, що всі складові частини отримані без пошкоджень. Не використовуйте пошкоджені або дефективні частини.
• Уважно прочитайте всі настанови перед тим, як починати встановлення.

Важлива інформація з техніки безпеки

Обережно встановлюйте та експлуатуйте даний пристрій. Будь ласка, прочитайте цю інструкцію перед початком монтажу і уважно виконуйте всі настанови, які містяться в ній. Під час встановлення використовуйте відповідні засоби техніки безпеки.

Будь ласка, подзвоніть кваліфікованому монтажнику для отримання допомоги, якщо:

• Ви не розумієте цієї інструкції, або маєте будь-які сумніви щодо безпечності всиновлення.
• Якщо ви непевні відносно характеру вашої стіни, проконсультуйтеся з кваліфікованим монтажником.

Не використовуйте цей виріб для будь-якої іншої мети крім тієї, яка зазначена у даній інструкції. Ми знімаємо з себе будь-яку відповідальність за травмування або пошкодження, які стали результатом неправильного складання, монтажу або неправильного використання виробу.

UA

[А6НЗ]ЗАСТЕРЕЖЕННЯ	Це кріплення для телевізора повинно бути ретельно закріплено на вертикальній стіні. У випадку неналежного встановлення кріплення може впасти і призвести до можливого травмування та/або пошкодження.
Необхідніінструменти	Свердлодіам. 4ммХрестовавикрутка	Свердло діам.10ммдля цегляних і бетонних стінШукач стійок	Гайковий ключРівень

Примітка: Монтажні вузли та деталі, які постачаються, не призначені для встановлення на стіни із металевими стійками чи стіни зроблені із шлакоблоків. Якщо в комплекті відсутня потрібна вам арматура, будь ласка, проконсультуйтеся у вашому місцевому господарчому магазині з приводу потрібних компонентів.

Перелік поставлених деталей

(1) Стінова пластина - а (1) Лівий кронштейн монітора - б		(1) Правий кронштейн монітора - с
(4) Болт М4x12 - d (4) Болт М5x12 - e (4) Болт М6x12 - f (4) Болт М8x16 - g
(4) Болт М4x30 - h (4) Болт М5x30 - i (4) Болт М6x35 - j (4) Болт М8x40 - k
(4) Прокладка М4/M5 - I (4) Прокладка М6/M8 - m (8) Шайба М4/M5 - n (4) Шайба М6/M8 - o
(3) Шуруп з квадратною голівкою під ключ – р	(3) Шайба з квадратною голівкою під ключ – q	(3) Анкер для бетону - r

UA

Кріплення кронштейнів монітора до телевізора з плоскою задньою частиною

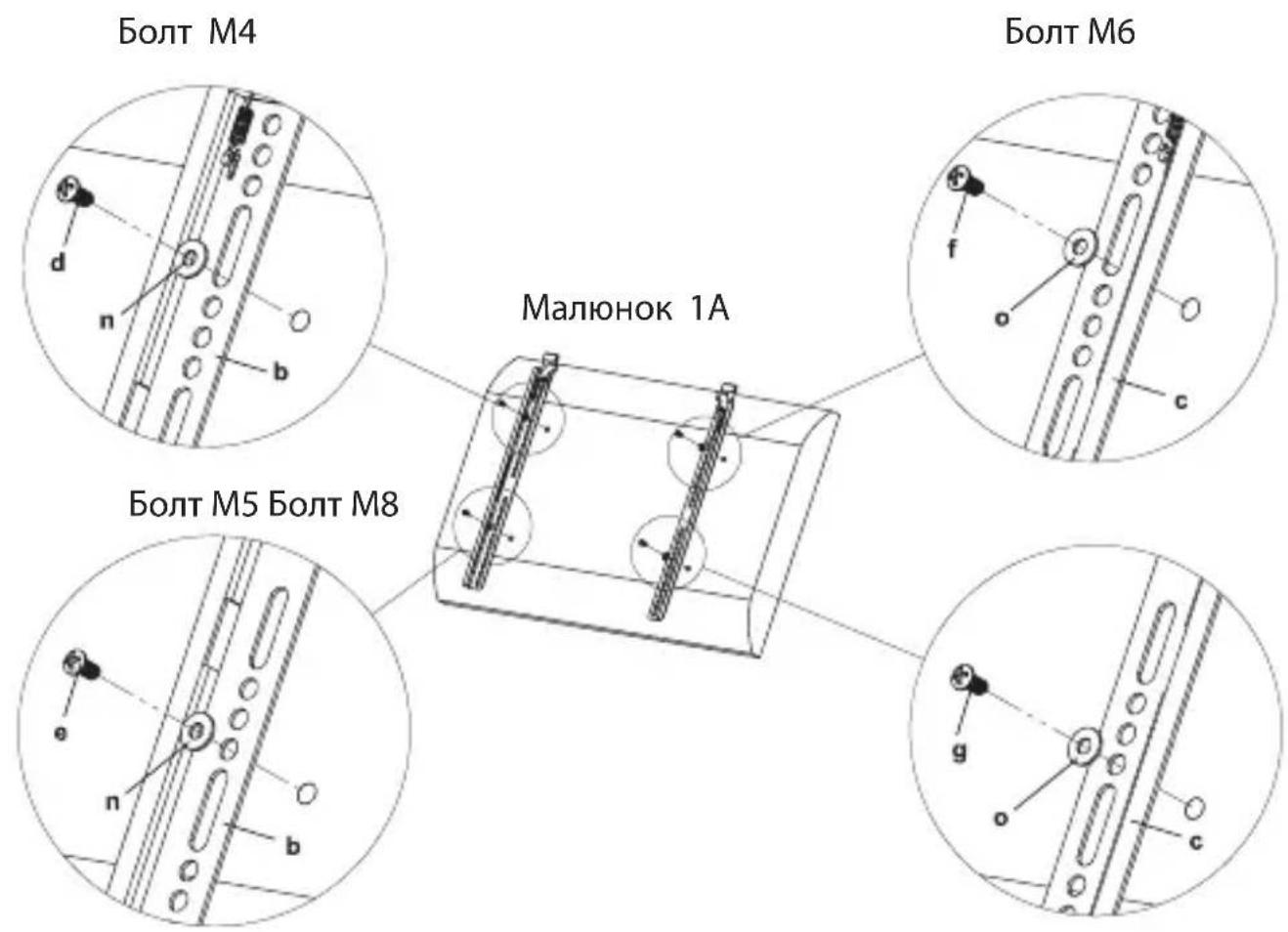

Перш за все візьміть болт такого діаметра (d,e,f,g), який підходить під Ваш телевізор. Після визначення правильного діаметра див. показані нижче схеми. Потрібно вкрутити болт в телевізор через відповідну шайбу (n,o). Кронштейни монітора (b, c) потрібно встановити вертикально і паралельно один одному.

Кріплення кронштейнів монітора до телевізора з вигнутою задньою частиною

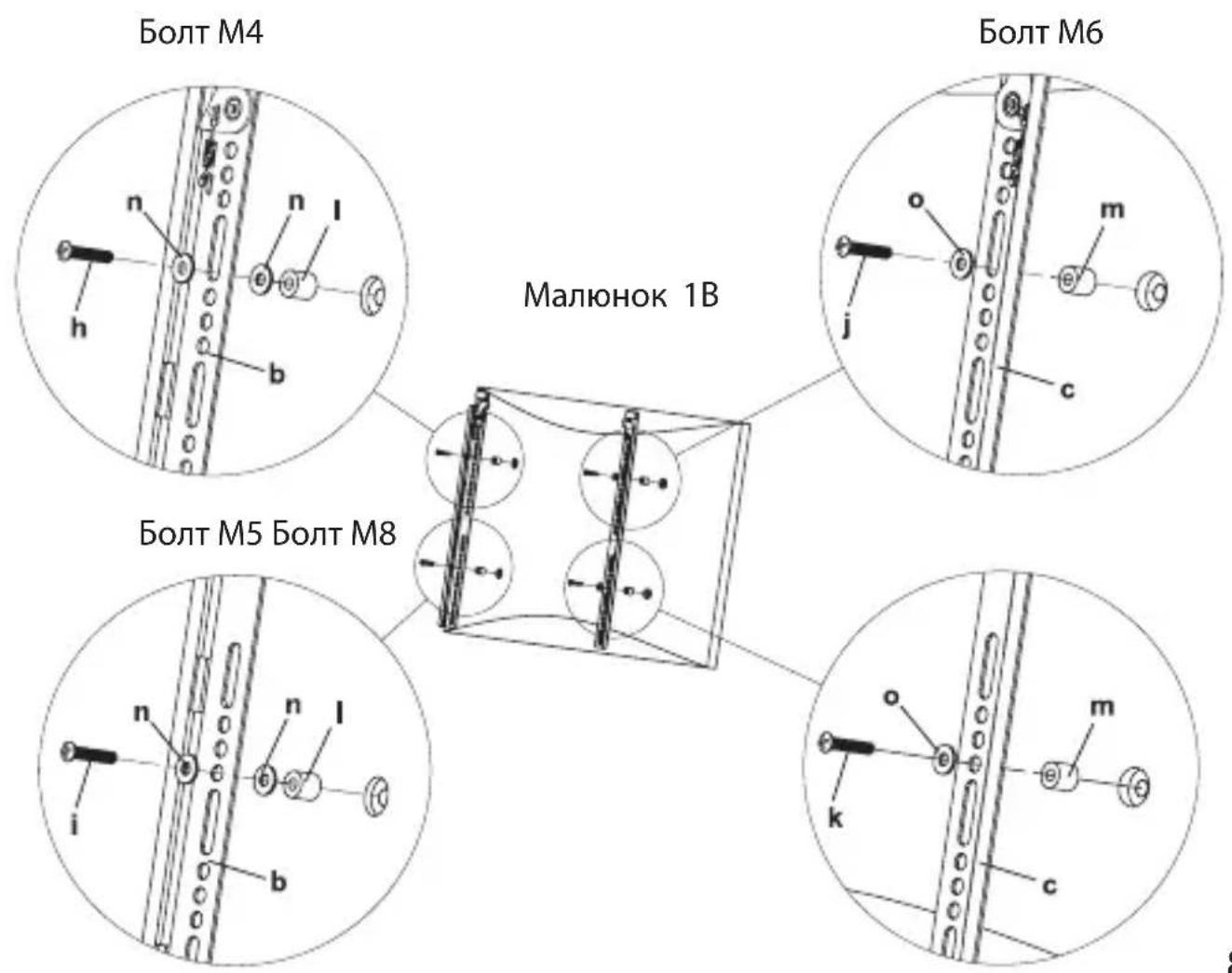

Перш за все візьміть болт такого діаметра (h,i,j,k), який підходить під Ваш телевізор. Після визначення правильного діаметра див. показані нижче схеми. Потрібно вкрутити болт в телевізор через відповідну шайбу (n,o) або прокладку (l,m). При використанні болтів діаметром M4 або M5 потрібна ще одна шайба M4/M5 між кронштейном монітора і прокладкою. Кронштейни монітора потрібно встановити вертикально і паралельно один одному.

Кріплення настійної планки до стіни

Кріплення до цегляної, твердої бетонної стіни або стіни з бетонних блоків:

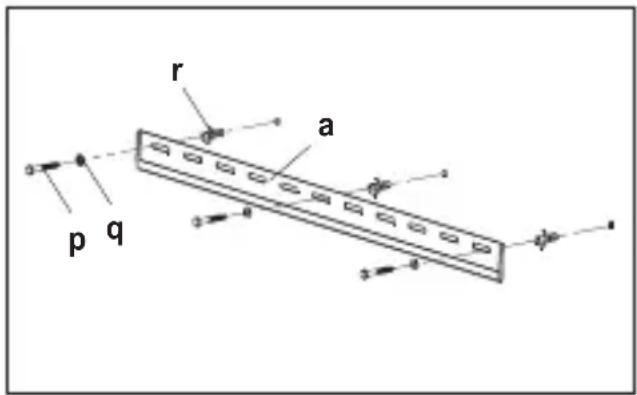

Скористайтеся настінною планкою (а) в якості шаблона для позначення 3 місць під отвори на стіні. Перевірте, щоб ці отвори були на одному рівні. Попередньо просвердліть ці отвори за допомогою бетонного свердла (10 мм) на глибину не менше 60 мм. В кожен з цих отворів вставте анкер для бетону (r). Анкер повинен сидіти цілком врівень з поверхнею бетону, навіть за наявності стіни сухого мурування або іншого матеріалу попереду. Приєднайте настінну планку до стіни за допомогою 3 шурупів з квадратною голівкою під ключ (р) і 3 відповідних шайб (q), як показано на мал. 2А.

Кріплення до дерев'яного каркаса:

Настінну планку (а) потрібно прикріпити до двох стійок дерев'яного каркаса на відстані не менше 406 мм один від одного. За допомогою детектора неоднорідностей знайдіть дві стійки поруч. Непогано перевірити місцезнаходження стійок за допомогою шила або тонкого цвяха, як показано на рис. 2В. Попередньо просвердліть отвір глибиною 60 мм на потрібній висоті в кожній стійці за допомогою свердла 4 мм. Ці отвори повинні знаходитися по центру стійок і на одному рівні. Приєднайте настінну планку до стіни за допомогою 2 шурупів з квадратною голівкою під ключ (р) і 2 відповідних шайб (q).

Мал. 2А Мал. 2В

Кріплення монітора до настінної планки

Увага: Щоб підняти деякі телевізори, потрібно двоє людей! Ми не несемо відповідальності за травмування і пошкодження майна.

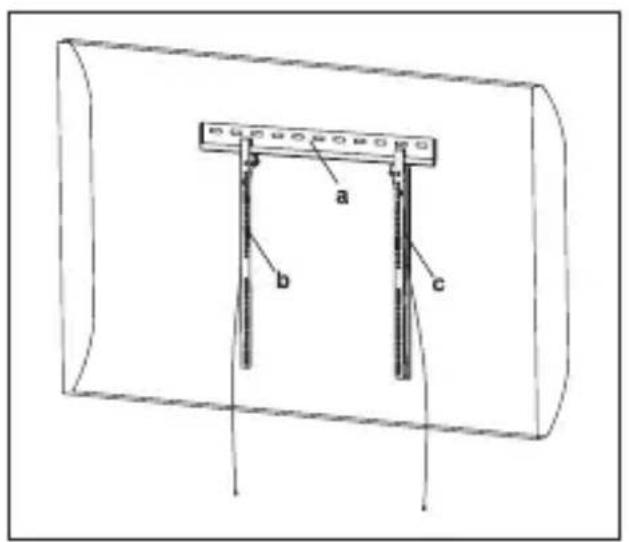

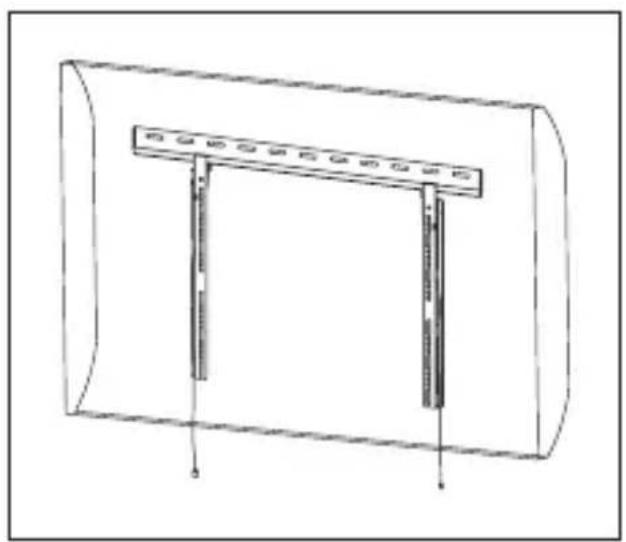

Спочатку потягніть за шнур на кінці кожного кронштейна (b, c), щоб звільнити систему блокування пружин, як показано на рис. ЗА, після цього начепіть кронштейн на настінну планку (a), після цього відпустіть шнури, щоб заблокувати кронштейни на місці, як показано на мал. ЗВ.

Мал. 3А Мал. 3В

Дякуємо, що вибрали наші товари і бажаємо приємного використання.

Warranty card

www.acme.eu/warranty

Гарантійний лист www.acme.eu/warranty

Виріб Модель виробу
Дата придбання виробу Назва, адреса продавця
Пошкодження (дата, опис, посада людини, що прийняла виріб, прізвище, ім'я та підпис)

1. Термін гарантії

Гарантійний термін починає діяти від дати, коли покупець отримує виріб від продавця. Гарантійний термін вказано на упаковці виробу.

2. Умови гарантії

Гарантія дійсна тільки за умови надання оригіналу документу на придбання виробу та цтого гарантійного листа, який включає назву моделі виробу, дату придбання виробу, назву та адресу продавця.

Якщо під час гарантійного терміну вказано, що виріб має пошкодження, та ці пошкодження не спричинені будь-якою причиною, коли гарантія не застосовується, як вказано в параграфі нижче, виробник зобов'язується замінити виріб.

Гарантія не застосовується до регулярної перевірки, обслуговування та ремонту або заміни деталей, які зносилися звичайним шляхом.

Гарантія не застосовується, якщо пошкодження або зіпсування виникло через наступні причини:

- Невідповідне встановлення виробу, невідповідне використання та/або робовиробу без дотримання посібника користувача, технічних вимог та стандартів безпеки, передбаченими виробником, та додатково невідповідне зберігання на складі, падіння з висоти, а також сильні удари.

• Корозія, бруд, вода та пісок.

- Ремонтні роботи, модифікації або чищення, виконані службою, не санкціонованою виробником.

• Використання запасних деталей, програмного забезпечення або споживчих матеріалів, які не належать виробу.

- Нещасні випадки або події або будь-які інші причини, які не залежа- виробника, що включають блискавку, воду, пожежу, магнітні поля та невідповідне провітрювання.

- Якщо виріб не відповідає стандартам та специфікаціям конкретної країни, в якій його не було придбано. Будь-яка спроба відрегулювати виріб, щоб відповідати технічним вимогам та умовам безпеки іншої країни, відкликає всі права на гарантійне обслуговування.

Якщо у виробі не виявлено жодних пошкоджень, всі витрати, пов'язані з обслуговуванням, сплачуються покупцем.

Universal

Wall Bracket
