PLB110S - Suport pentru Ecran Plat Acme United - Manual de utilizare gratuit

Tip produs	Suport universal de perete pentru televizor cu ecran plat
Marcă	Acme United
Model	PLB110S
Dimensiuni șuruburi TV compatibile	M4, M5, M6, M8 (spate plat); M4, M5, M6, M8 cu distanțiere (spate curbat)
Tip montare	Fix (nearticulat)
Compatibilitate perete	Cărămidă, beton solid, bloc de beton, stâlp de lemn (distanță minimă 16")
Unelte de instalare necesare	Bormașină, burghie de 5/32" și 3/8", șurubelniță, cheie, nivelă, detector de stâlpi
Componente incluse	Placă de perete, suporturi stânga și dreapta pentru monitor, cheie hexagonală, șuruburi (M4x12, M5x12, M6x12, M8x16; M4x30, M5x30, M6x35, M8x40), șaibe de blocare, șaibe, distanțiere, ancore pentru beton, buloane cu cap pătrat, șaibe pentru buloane cu cap pătrat, card de garanție
Caracteristici de siguranță	Mecanism de blocare cu șurub de siguranță pentru a preveni desprinderea accidentală
Reglare nivelare	Da, prin rotirea plăcii frontale (este permisă o ușoară înclinare după slăbirea a 5 șuruburi)
Metodă de instalare	DIY, necesită găurire în suprafața peretelui
Garanție	Inclusă cu produsul (consultați cardul de garanție pentru detalii)
Utilizare recomandată	Montare pe perete vertical, în interior
Greutate pachet	Aprox. 4,5 kg (10 lbs) bazat pe conținutul tipic
Material	Oțel (presupus, bazat pe suporturi standard)
Culoare	Negru (tipic)
Țara de origine	Nespecificat; probabil China
Conformitate	CE, RoHS (presupus)

Întrebări frecvente - PLB110S Acme United

Cum determin dimensiunea corectă a șuruburilor pentru televizorul meu?

Verificați dimensiunea orificiilor pentru șuruburi de pe televizor. Suportul include șuruburi M4, M5, M6 și M8. Pentru televizoare cu spate plat, utilizați șuruburile din punga e-h (M4x12, M5x12, M6x12, M8x16). Pentru televizoare cu spate curbat, utilizați șuruburile din punga i-l (M4x30, M5x30, M6x35, M8x40) împreună cu distanțiere.

Poate fi folosit acest suport pe un televizor cu spate curbat?

Da, suportul include șuruburi mai lungi și distanțiere special concepute pentru televizoare cu spate curbat. Urmați instrucțiunile pentru 'Montarea suporturilor monitorului pe un televizor cu spate curbat' pentru a asigura o potrivire corectă.

Ce unelte sunt necesare pentru instalare?

Veți avea nevoie de o bormașină, burghie de 5/32" (4 mm) și 3/8" (10 mm), o șurubelniță, o cheie sau un set de clicheți, o nivelă și un detector de stâlpi (pentru pereți cu stâlpi de lemn).

Cum instalez placa de perete pe un perete de beton?

Utilizați placa de perete ca șablon pentru a marca 6 locații pentru găuri (3 sus, 3 jos). Pre-găuriți cu un burghiu de zidărie de 3/8" (10 mm) la o adâncime de cel puțin 3" (75 mm). Introduceți ancorele de beton la nivel cu suprafața. Fixați placa folosind 6 buloane cu cap pătrat și șaibe.

Cum instalez pe stâlpi de lemn?

Localizați doi stâlpi la o distanță de cel puțin 16" (406 mm). Pre-găuriți găuri pilot de 5/32" (4 mm) la o adâncime de 3" (75 mm) în centrul fiecărui stâlp. Folosiți placa de perete pentru a marca al doilea orificiu în fiecare stâlp. Fixați placa cu 4 buloane cu cap pătrat și șaibe.

Cum nivelez suportul după instalare?

Scoateți televizorul de pe suport. Slăbiți ușor cele 5 șuruburi de pe placa frontală folosind cheia Allen. Plasați o nivelă deasupra plăcii și rotiți pentru a ajusta. Strângeți șuruburile fără a le suprastrânge.

Sunt incluse șuruburi de siguranță și cum le folosesc?

Da, șuruburile de siguranță sunt incluse. După ce agățați suporturile monitorului peste placa de perete, utilizați cheia Allen pentru a strânge șuruburile de siguranță. Suporturile se vor așeza apoi în spatele urechii inferioare de pe placa de perete pentru o blocare sigură.

Care este dimensiunea maximă a televizorului pe care o suportă acest suport?

Suportul suportă majoritatea televizoarelor cu modele VESA până la 600x400mm. Șuruburile și hardware-ul incluse se potrivesc televizoarelor cu orificii standard pentru șuruburi. Capacitatea maximă de greutate nu este specificată, dar suporturile tipice de acest tip suportă până la 100 lbs (45 kg).

Acest suport se înclină sau se rotește?

Acesta este un suport fix cu o funcție de reglare a nivelării. Permite o ușoară rotire a plăcii frontale pentru nivelare, dar nu oferă funcționalitate de înclinare sau rotire.

Cum curăț sau întrețin suportul?

Nu sunt furnizate instrucțiuni specifice de curățare. Pentru întreținere, verificați periodic dacă toate șuruburile sunt strânse și suportul este sigur. Ștergeți cu o cârpă uscată sau ușor umedă după caz.

MANUAL DE UTILIZARE PLB110S Acme United

RO 68 Instructiuni de montare 108 Fișa de garanție

Instrucțiuni de dezambalare

• Deschideți cu grijă cutia, scoateți conținutul și întindeți-l pe carton sau pe o altă suprafață de protectie pentru a evita deteriorările.
• Verificați conținutul pachetului cu lista de piese furnizate de pe pagina următoare pentru a vă asigura că ați primit toate componentele fără deteriorări. Nu utilizați piese deteriorate sau defecte.
• Citiți cu atenție toate instructiunile înainte de a încerca să montați produsul.

Informații importante privind siguranța

Montați și utilizăți acest dispozitiv cu atenție. Citiți aceste instrucțiuni înainte de a începe montarea și respectați cu atenție toate instrucțiunile incluse. Utilizați echipament de protecție adecvat în timpul modificării.

Luați legătura cu un tehnician calificat pentru asistență în cazul în care:

• Nu înțelegeți aceste instrucțiuni sau aveți orice dubii privind siguranța montării.
• Dacă nu sunteți sigur privind natura peretelui dvs, luați legătura cu un tehnician de montare calificat.

Nu utilizați acest produs în niciun alt scop și în nicio altă configurație nespecificate expres în aceste instrucțiuni. Prin prezenta, declinăm orice și toată responsabilitatea pentru răni sau daune survenite prin asamblarea incorectă, montarea incorectă sau utilizarea incorectă a acestui produs.

AVERTISMENT	Acest suport de televizor trebuie să fie ferm fixat în peretele vertical. Dacă suportul nu este montat adecvat, este posibil să cadă ducând la posibile râniri și/sau daune.
Unelte necesare	Burghiu de 4 mmŞurubelniță	Burghiu de zidărie de 10mmDetector de stâlpi	Set de chei sau capete de cheieNivelă de dulghe

Observatie: Componentele de montare și organele de asamblare furnizate în acest pachet nu sunt destinate montârilor pe pereți cu stâlpi de oțel sau pe pereți din cărâmidă de zgură. Dacă organele de asamblare necesare montârii nu sunt incluse, luați legătura cu magazinul de feronerie local pentru a obține organele de asamblare adecvate.

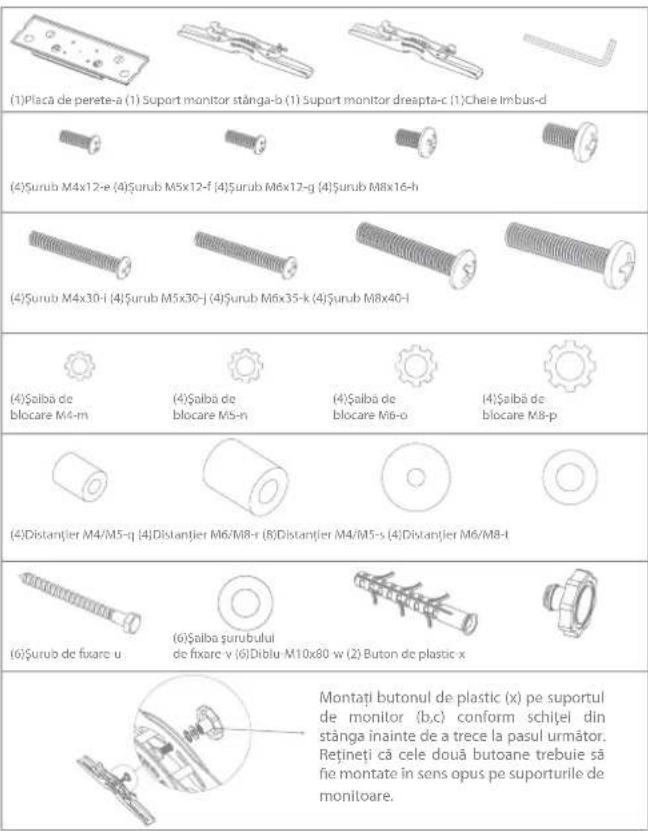

Lista de piese furnizate

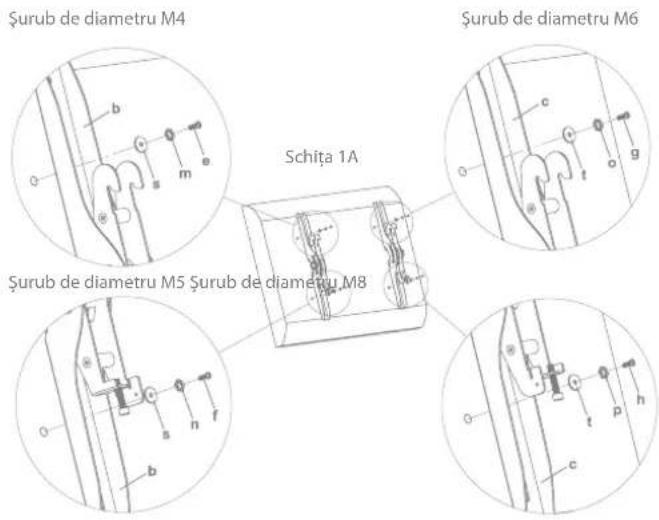

Montarea suporturilor de monitor pe un televizor cu parte posterioară plată

Mai întâi, verificați ce diametru de şurub (e,f,g,h) este necesar pentru televizorul dvs. După ce ați determinat diametrul corect, consultați schița aferentă de mai jos: Veți înfileta şurubul în televizor cu ajutorul șaibei de blocare corecte (m,n,o,p) și al șaibei (s,t). Asigurați-vă că suporturile de monitor (b,c) sunt centrate vertical și că se află la nivel unul cu celălalt.

Montarea suporturilor de monitor pe un televizor cu parte posterioară curbă

Mai întâi, verificați ce diametru de şurub (i,j,k,l) este necesar pentru televizorul dvs. După ce ați determinat diametrul corect, consultați schița aferentă de mai jos. Veți înfileta şurubul în televizor cu ajutorul șaibei de blocare corecte (m,n,o,p), șaiba (s,t) și distanțierul (q,r). Pentru şurubul de diametru M4 sau M5, veți avea nevoie de o altă șaibă M4/M5 între suportul de monitor și distanțier. Asigurați-vă că suporturile de monitor sunt centrate vertical și că se află la nivel unul cu celălalt.

Şurub de diametru M4 Şurub de diametru M6

Montarea plăcii de perete pe perete

Montarea în cărămidă și beton solid:

Utilizați placa de perete (a) ca şablon pentru a marca 6 puncte pentru orificii pe perete. Trei în rândul superior de fante și încă trei în rândul inferior. Asigurați-vă că aceste orificii sunt la nivel și că există o distanță de cel puțin 150 mm dintre oricare două găuri. Pre-găuriți aceste orificii cu burghiu de zidărie de 10 mm până la o adâncime de cel puțin 75mm. Introduceți un diblu (w) în fiecare dintre aceste orificii. Asigurați-vă că diblul este așezat complet aliniat cu suprafața de beton, chiar și dacă există un strat de ghips-carton sau alt material în față. Atașați placa de perete pe perete cu ajutorul a 6 buc şuruburi de fixare (u) și 6 buc șaibe de şuruburi de fixare (v), conform indicațiilor din Schița 2A.

Montarea în stâlpi de lemn:

Placa de perete (a) trebuie să fie montată în doi stâlpi de lemn aflați la cel puțin 406mm distanță unul de celălalt. Utilizați un detector de stâlpi pentru a găsi stâlpii adiacenți. O idee bună ar fi să verificați locul unde se află stâlpii cu un dorn pentru lemn sau cu un cui subțire, conform indicațiilor din schița 2B. Pre-găuriți un orificiu de 75mm adâncime la înăltțimea dorită în fiecare stâlp cu ajutorul unui burghiu de 4mm. Asigurați-vă că aceste orificii se află în zona centrală a stâlpilor și că se află la nivel unul cu celălalt. Utilizați placa de perete ca şablon pentru a marca locul celui de-al doilea orificiu în fiecare stâlp. Găuriți orificii de adâncimea de 75 mm cu ajutorul burghiului de 4 mm în locurile marcate. Atașați placa de perete la perete cu 4 buc şuruburi de fixare (u) și 4 buc şaibe de şuruburi de fixare (v).

Schiţa 2A Schiţa 2B

Fixarea monitorului în placa de perete și adăugarea şuruburilor de siguranță

Avertisment: Este posibil ca, la unele televizoare, să fie nevoie de două persoane pentru ridicare! Nu ne asumăm responsabilitatea pentru răniri sau deteriorarea produsului.

Mai întâi, agătați suporturile de monitor (b,c) deasupra părții superioare a plăcii de perete (a), apoi lăsați partea inferioară a suporturilor de monitor să se rotească în partea inferioară a plăcii de perete conform indicațiilor din Schița 3A. Utilizați cheia imbus (d) pentru a strânge şuruburile de siguranță. Apoi, suportul de monitor va sta în spatele clapetei inferioare a plăcii de perete, conform indicațiilor din Schița 3B.

Schiţa 3A Schiţa 3B

Echilibrarea suportului

Puteți reechilibra suportul după ce acesta a fost montat pe perete. Echilibrarea se realizează prin rotirea plăcii frontale pe care se află televizorul. Mai întâi, scoateți televizorul din suport. Apoi, slăbiți ușor cele 5 şuruburi cu ajutorul cheii imbus. Aşezati nivela pe partea de sus față a plăcii conform indicațiilor și echilibrați adecvat. Strângeti cele 5 şuruburi (însă nu excesiv).

Schița 4

AVERTISMENT

Este nevoie de două persoane pentru a ridica și poziționa televizorul pe placa de perete.

Vă mulțumim că ne-ați ales produsele. Utilizare plăcută!

Fișa de garanție www.acme.eu/warranty

Produs Model produs
Data de achizitie a produsului Nume vânzător, adresă
Defecțiuni (dată, descriere, funcția persoanei care acceptă produsul, prenume, nume și semnătură)

1. Perioada de garantie

Garantia intră în vigoare din ziua în care cumpărătorul achiziționează produsul de la vânzător. Perioada de garanție este înscrisă pe ambalajul produsului.

2. Conditii de garantie

Garantia este valabilă doar prin prezentarea documentului original de achiziție a produsului împreună cu această fișă de garanție, ce conține numele modelului produsului, data achiziției produsului, numele și adresa vânzătorului.

Dacă pe perioada garanției se constată că produsul are defecte, iar aceste defecte nu au fost cauzate de niciunul din motivele indicate mai jos în care nu se aplică garanția, producătorul se angajează să înlocuiască produsul.

Garantia nu se acordă pentru testarea periodică, intreținerea și repararea sau înlocuirea componentelor care sunt uzate în mod normal.

Garantia nu este valabilă în cazul defectiunilor sau daunelor survenite din următoarele motive:

• Instalarea neadecvată a produsului, utilizarea și/sau funcționarea necorespunzătoare a produsului fără a respecta manualul de utilizare, cerințele tehnice și standardele de siguranță impuse de producător, la care se adaugă depozitarea necorespunzătoare, căderea de la înălțime, precum și loviturile puternice.
  • Coroziune, noroi, apă și nisip.
• Lucrări de reparatie, modificare sau curățare care au fost efectuate neautorizat de producător.
• Utilizarea de piese de schimb, programe sau materiale consumabile produsului în cauză.
• Accidente, evenimente sau orice alte motive care nu depind de producător, cum ar fi fulger, apă, foc, câmp magnetic și ventilație neadecvată.
• Dacă produsul nu întrunește standardele și specificațiile unei anumite nu a fost cumpărat. Orice încercare de a adapta produsul pentru a satisface cerințele tehnice și de siguranță, cum ar fi cele din alte țări, atrage după sine retragerea tuturor drepturilor de service în garanție.
  Dacă nu se constată defecte ale produsului, toate cheltuielile legate de service vor fi suportate de către cumpărător.
