PLB103S - Suport pentru Ecran Plat Acme United - Manual de utilizare gratuit

Tip produs	Suport panou plat
Brand	Acme United
Model	PLB103S
Compatibilitate VESA	75x75mm, 100x100mm
Capacitate de greutate	Până la 25 kg (55 lbs)
Dimensiune ecran	22" - 42"
Unghi de înclinare	+5° / -15°
Unghi de rotire	±90°
Rotație	360° (peisaj/portret)
Distanță față de perete	50 mm (2 inci)
Material	Oțel, vopsit electrostatic
Culoare	Negru
Tip montaj	Fix, profil redus
Kit de instalare inclus	Da (șuruburi, dibluri, șablon)
Tipuri de pereți compatibili	Cadru din lemn, beton, cărămidă
Dimensiuni produs (LxHxA)	200 x 200 x 50 mm
Greutate netă	1,2 kg
Alimentare	Niciuna (suport pasiv)
Certificare de siguranță	TÜV, listat UL
Garanție	1 an
Instrucțiuni de curățare	Ștergeți cu o cârpă uscată; evitați solvenții
Disponibilitate piese de schimb	Șuruburile și consolele sunt disponibile de la producător

Întrebări frecvente - PLB103S Acme United

Care este dimensiunea maximă VESA acceptată?

Suportul Acme United PLB103S acceptă modele VESA 75x75mm și 100x100mm.

Care este capacitatea de greutate a acestui suport?

Poate susține până la 25 kg (55 lbs).

Ce unelte sunt necesare pentru instalare?

Veți avea nevoie de o șurubelniță Phillips, un nivel, un burghiu cu burghie adecvate pentru tipul de perete și un detector de montanți dacă montați pe cadre din lemn.

Pot monta televizorul meu de 55 de inci cu acesta?

Nu, PLB103S este proiectat pentru ecrane 22" până la 42". Un televizor de 55" ar depăși limitele de greutate și dimensiune.

Permite înclinare sau rotire?

Da, oferă reglare înclinare (+5°/-15°) și rotire (±90°) pentru unghiuri de vizualizare optime.

Este compatibil cu pereții de beton?

Da, poate fi montat pe beton, cărămidă și cadre din lemn. Utilizați diblurile incluse pentru zidărie.

Suportul vine cu un șablon?

Da, este inclus un șablon de găurire din hârtie pentru a ajuta la marcarea corectă a găurilor pentru șuruburi.

La ce distanță de perete va fi amplasat televizorul?

Suportul menține televizorul la doar 50 mm (2 inci) de perete pentru un aspect elegant și profil redus.

Pot roti televizorul în mod portret?

Da, suportul permite rotație de 360°, astfel încât puteți utiliza ecranul în orientare portret sau peisaj.

Cum curăț suportul?

Utilizați o cârpă moale și uscată pentru a-l șterge de praf. Evitați substanțele chimice dure sau abrazive care ar putea deteriora vopseaua electrostatică.

MANUAL DE UTILIZARE PLB103S Acme United

RO 60 Instructiuni de montare 96 Fişa de garanție

Instrucțiuni de dezambalare

• Deschideți cu grijă cutia, scoateți conținutul și întindeți-l pe carton sau pe o altă suprafață de protecție pentru a evita deteriorările.
• Verificați conținutul pachetului cu lista de piese furnizate de pe pagina următoare pentru a vă asigura că ați primit toate componentele fără deteriorări. Nu utilizați piese deteriorate sau defecte.
• Citiți cu atenție toate instrucțiunile înainte de a încerca să montați produsul.

Informații importante privind siguranța

Montați și utilizați acest dispozitiv cu atenție. Citiți aceste instrucțiuni înainte de a începe montarea și respectați cu atenție toate instrucțiunile incluse. Utilizați echipament de protecție adecvat în timpul modificării.

Luați legătura cu un tehnician calificat pentru asistență în cazul în care:

• Nu înțelegeti aceste instrucțiuni sau aveți orice dubii privind siguranța montării.
• Dacă nu sunteți sigur privind natura peretelui dvs, luați legătura cu un tehnician de montare calificat.

Nu utilizați acest produs în niciun alt scop și în nicio altă configurație nespecificate expres în aceste instrucțiuni. Prin prezenta, declinăm orice și toată responsabilitatea pentru răni sau daune survenite prin asamblarea incorectă, montarea incorectă sau utilizarea incorectă a acestui produs.

AVERTISMENT	Acest suport de televizor trebuie să fie ferm fixat în peretele vertical. Dacă suportul nu este montat adecvat, este posibil să cadă ducând la posibile răniri și/sau daune.
Unelte necesare	Burghiu de 4 mmŞurubelniță	Burghiu de zidărie de 10mmDetector de stâlpi	Set de chei sau capete de cheieNivelă de dulghe

Observație: Componentele de montare și organele de asamblare furnizate în acest pachet nu sunt destinate montărilor pe pereți cu stâlpi de oțel sau pe pereți din cărămidă de zgură. Dacă organele de asamblare necesare montării nu sunt incluse, luați legătura cu magazinul de feronerie local pentru a obține organele de asamblare adecvate.

RO

Lista de piese furnizate

(1)Placă de perete-a (1) Suport monitor stânga-b (1) Suport monitor dreapta-c (1)Cheie imbus-d
(4)Şurub M4x12-e (4)Şurub M5x12-f (4)Şurub M6x12-g (4)Şurub M8x16-h
(4)Şurub M4x30-i (4)Şurub M5x30-j (4)Şurub M6x35-k (4)Şurub M8x40-l
(4)Şaibă de blocare M4-m	(4)Şaibă de blocare M5-n	(4)Şaibă de blocare M6-o	(4)Şaibă de blocare M8-p
(4)Distanțier M4/M5-q (4)Distanțier M6/M8-r (8)Distanțier M4/M5-s (4)Distanțier M6/M8-t
(6)Şurub de fixare-u (6)Şaiba şurubului de fixare-v		(6)Diblu-w (2) Buton de plastic-x

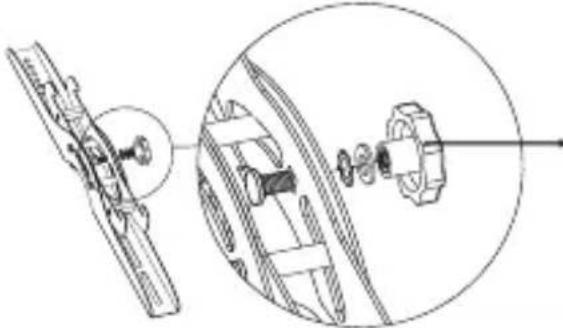

		Montați butonul de plastic (x) pe suportul de monitor (b,c) conform schiței din stânga înainte de a trece la pasul următor. Rețineți că cele două butoane trebuie să fie montate în sens opus pe suporturile de monitoare.

Montarea suporturilor de monitor pe un televizor cu parte posterioară plată

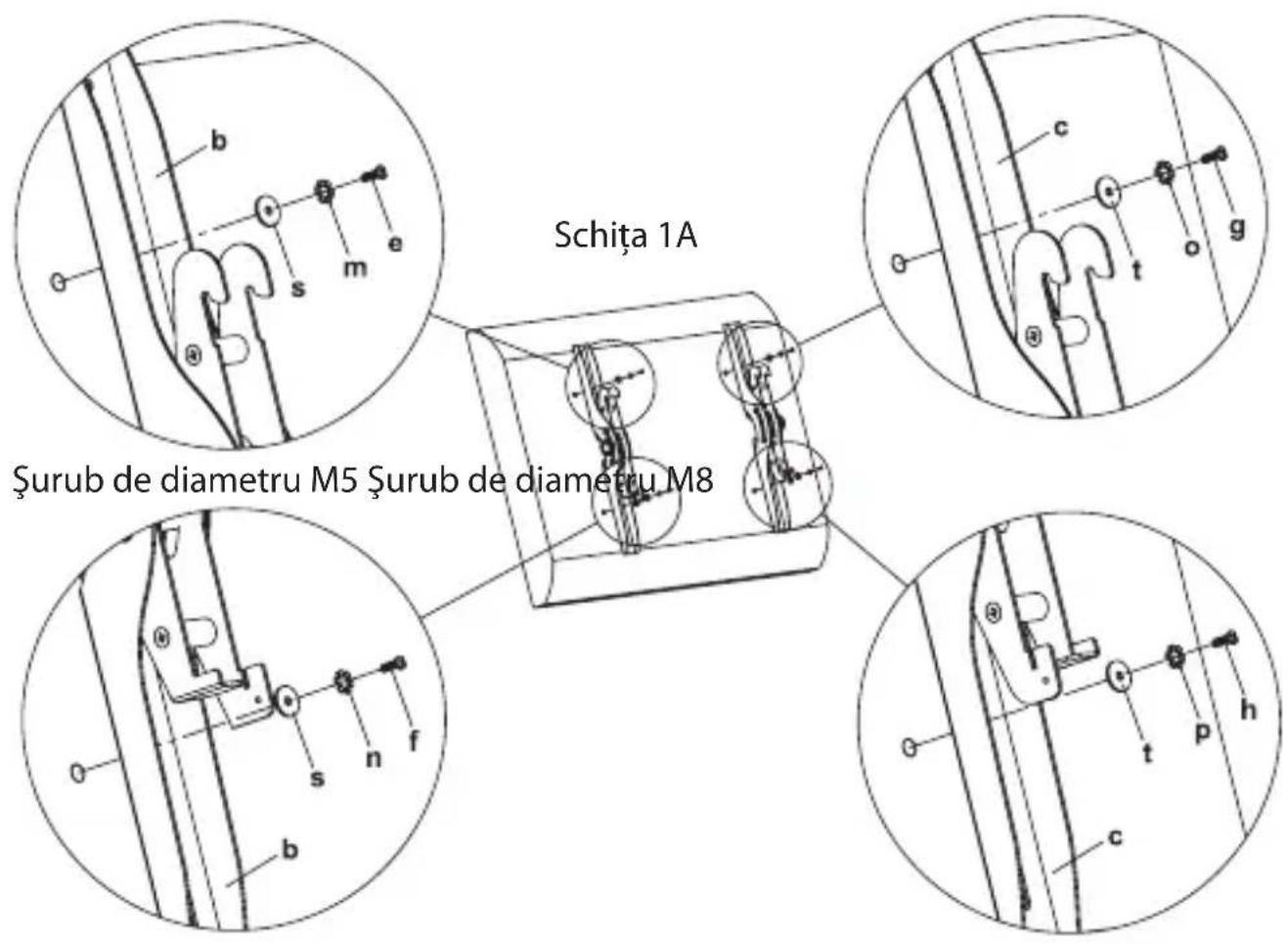

Mai întâi, verificați ce diametru de şurub (e,f,g,h) este necesar pentru televizorul dvs. După ce ați determinat diametrul corect, consultați schița aferentă de mai jos: Veți înfileta şurubul în televizor cu ajutorul șaibei de blocare corecte (m,n,o,p) și al șaibei (s,t). Asigurați-vă că suporturile de monitor (b,c) sunt centrate vertical și că se află la nivel unul cu celălalt.

Şurub de diametru M4

Şurub de diametru M6

RO

Montarea suporturilor de monitor pe un televizor cu parte posterioară curbă

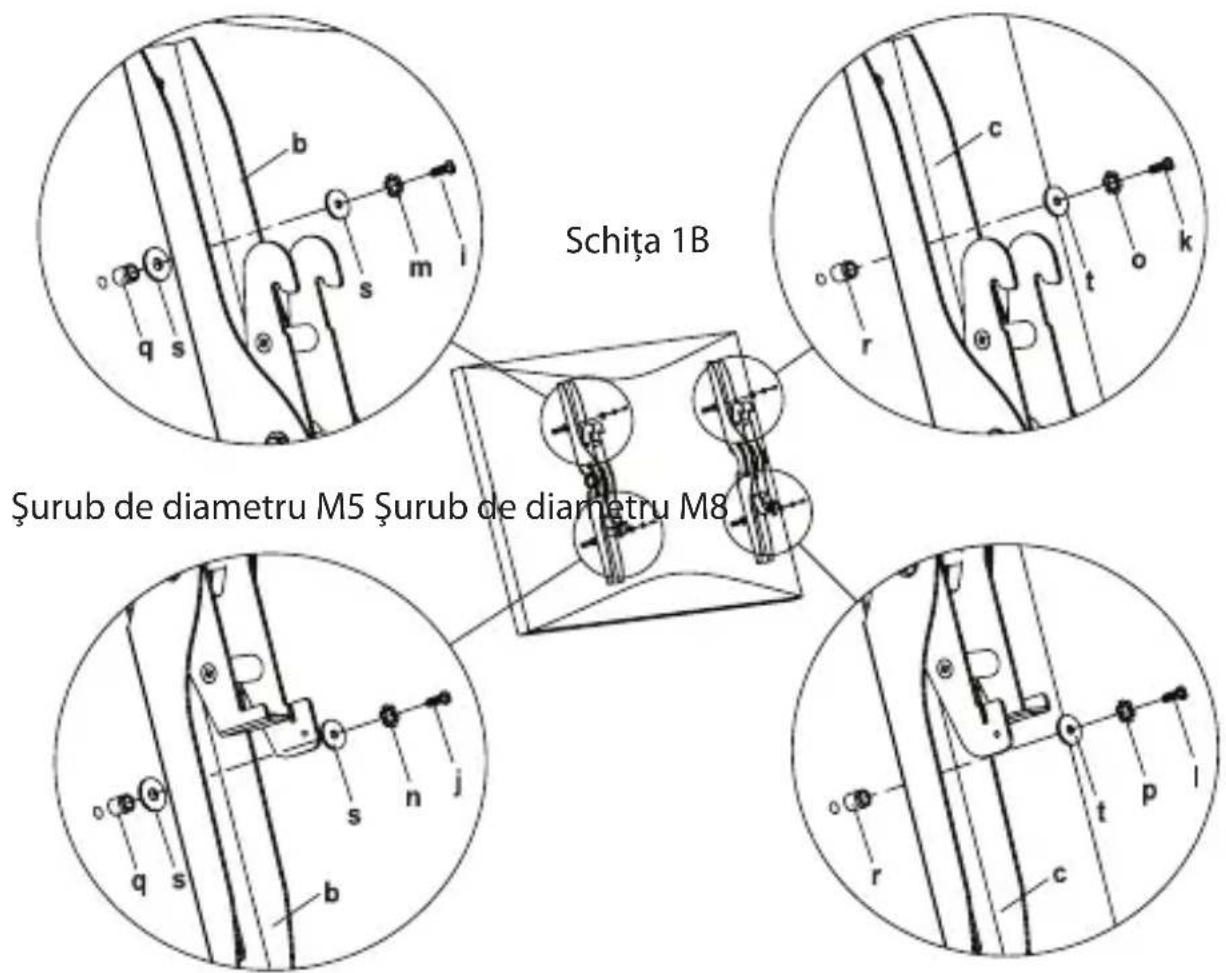

Mai întâi, verificați ce diametru de şurub (i,j,k,l) este necesar pentru televizorul dvs. După ce ați determinat diametrul corect, consultați schița aferentă de mai jos. Veți înfileta şurubul în televizor cu ajutorul șaibei de blocare corecte (m,n,o,p), șaiba (s,t) și distanțierul (q,r). Pentru şurubul de diametru M4 sau M5, veți avea nevoie de o altă șaibă M4/M5 între suportul de monitor și distanțier. Asigurați-vă că suporturile de monitor sunt centrate vertical și că se află la nivel unul cu celălalt.

Şurub de diametru M4
Şurub de diametru M6

Montarea plăcii de perete pe perete

Montarea în cărămidă și beton solid:

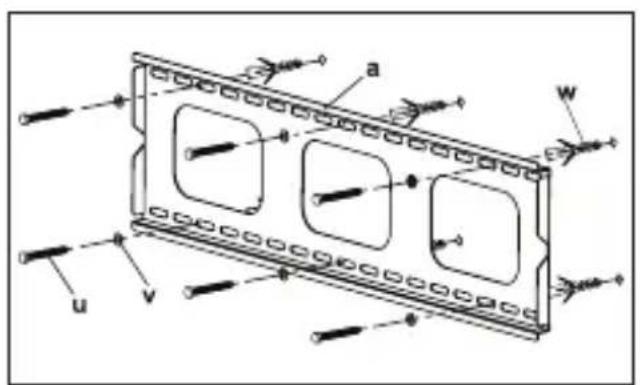

Utilizați placa de perete (a) ca şablon pentru a marca 6 puncte pentru orificii pe perete. Trei în rândul superior de fante și încă trei în rândul inferior. Asigurați-vă că aceste orificii sunt la nivel și că există o distanță de cel puțin 150 mm dintre oricare două găuri. Pre-găuriți aceste orificii cu burghiu de zidărie de 10 mm până la o adâncime de cel puțin 60mm. Introduceți un diblu (w) în fiecare dintre aceste orificii. Asigurați-vă că diblul este așezat complet aliniat cu suprafața de beton, chiar și dacă există un strat de ghips-carton sau alt material în față. Atașați placa de perete pe perete cu ajutorul a 6 buc şuruburi de fixare (u) și 6 buc șaibe de şuruburi de fixare (v), conform indicațiilor din Schița 2A.

Montarea în stâlpi de lemn:

Placa de perete (a) trebuie să fie montată în doi stâlpi de lemn aflați la cel puțin 406mm distanță unul de celălalt. Utilizați un detector de stâlpi pentru a găsi stâlpii adiacenți. O idee bună ar fi să verificați locul unde se află stâlpii cu un dorn pentru lemn sau cu un cui subțire, conform indicațiilor din schița 2B. Pre-găuriți un orificiu de 60mm adâncime la înălțimea dorită în fiecare stâlp cu ajutorul unui burghiu de 4mm. Asigurați-vă că aceste orificii se află în zona centrală a stâlpilor și că se află la nivel unul cu celălalt. Utilizați placa de perete ca şablon pentru a marca locul celui de-al doilea orificiu în fiecare stâlp. Găuriți orificii de adâncimea de 60 mm cu ajutorul burghiului de 4 mm în locurile marcate. Atașați placa de perete la perete cu 4 buc şuruburi de fixare (u) și 4 buc șaibe de şuruburi de fixare (v).

Schița 2A Schița 2B

Ataşarea monitorului pe placa de perete și introducerea barei de blocare

Avertisment: Este posibil ca, la unele televizoare, să fie nevoie de două persoane pentru ridicare! Nu ne asumăm responsabilitatea pentru răniri sau deteriorarea produsului.

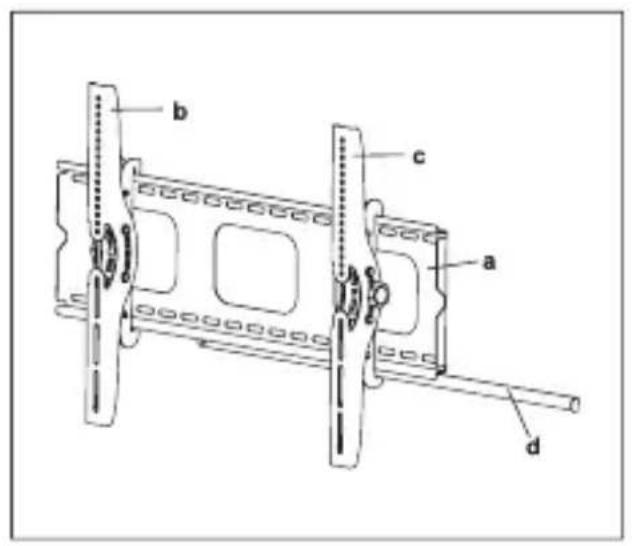

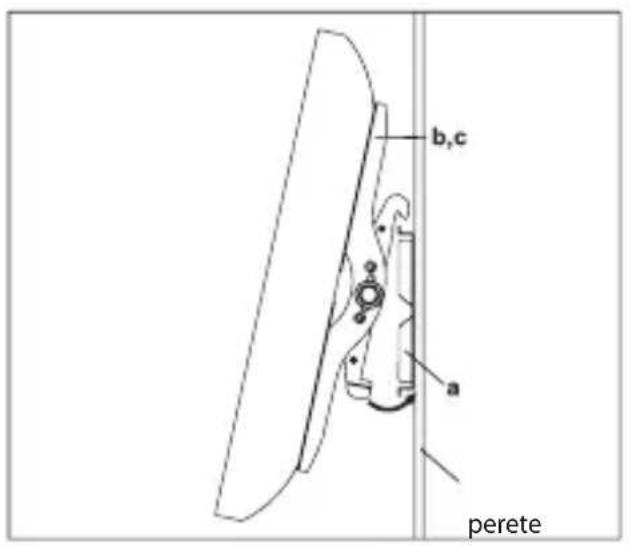

Mai întâi, agățați suporturile de monitor (b,c) deasupra părții superioare a plăcii de perete (a), apoi lăsați partea inferioară a suporturilor de monitor să se rotească în partea inferioară a plăcii de perete, conform schiței 3A. Introduceți bara de blocare (d) în fantele din partea inferioară a suporturilor de monitor în așa fel încât să se afle după fila inferioară pe placa de perete. Odată ce bara de blocare trece prin cealaltă parte a plăcii de perete, se poate adăuga un lacăt pentru un plus de siguranță. Pentru detalii, consultați Schița 3B.

Schița 3A Schița 3B

Vă multumim că ne-ați ales produsele. Utilizare plăcută!

Produs Model produs
Data de achiziție a produsului Nume vânzător, adresă
Defecțiuni (dată, descriere, funcția persoanei care acceptă produsul, prenume, nume și semnătură)

1. Perioada de garantie

Garantia intră în vigoare din ziua în care cumpărătorul achiziționează produsul de la vânzător. Perioada de garanție este înscrisă pe ambalajul produsului.

2. Conditii de garantie

Garantia este valabilă doar prin prezentarea documentului original de achiziție a produsului împreună cu această fișă de garanție, ce conține numele modelului produsului, data achiziției produsului, numele și adresa vânzătorului.

Dacă pe perioada garanției se constată că produsul are defecte, iar aceste defecte nu au fost cauzate de niciunul din motivele indicate mai jos în care nu se aplică garanția, producătorul se angajează să înlocuiască produsul.

Garantia nu se acordă pentru testarea periodică, întreținerea și repararea sau înlocuirea componentelor care sunt uzate în mod normal.

Garanția nu este valabilă în cazul defectiunilor sau daunelor survenite din următoarele motive:

• Instalarea neadecvată a produsului, utilizarea și/sau funcționarea necorespunzătoare a produsului fără a respecta manualul de utilizare, cerințele tehnice și standardele de siguranță impuse de producător, la care se adaugă depozitarea necorespunzătoare, căderea de la înălțime, precum și loviturile puternice.
  • Coroziune, noroi, apă și nisip.
• Lucrări de reparatie, modificare sau curățare care au fost efectuate d neautorizat de producător.
• Utilizarea de piese de schimb, programe sau materiale consumabile ne produsului în cauză.
• Accidente, evenimente sau orice alte motive care nu depind de producător, cum ar fi fulger, apă, foc, câmp magnetic și ventilație neadecvată.
• Dacă produsul nu întrunește standardele și specificațiile unei anumite nu a fost cumpărat. Orice încercare de a adapta produsul pentru a satisface cerințele tehnice și de siguranță, cum ar fi cele din alte țări, atrage după sine retragerea tuturor drepturilor de service în garanție.

Dacă nu se constată defecte ale produsului, toate cheltuielile legate de service vor fi suportate de către cumpărător.
