PLB103S - Крепление для Плоского Экрана Acme United - Бесплатное руководство пользователя

Тип продукта	Крепление для плоской панели
Бренд	Acme United
Модель	PLB103S
Совместимость с VESA	75x75 мм, 100x100 мм
Максимальная нагрузка	До 25 кг (55 фунтов)
Размер экрана	22" - 42"
Угол наклона	+5° / -15°
Угол поворота	±90°
Вращение	360° (альбомная/портретная ориентация)
Расстояние от стены	50 мм (2 дюйма)
Материал	Сталь, порошковое покрытие
Цвет	Черный
Тип крепления	Фиксированное, низкопрофильное
Комплект для установки входит в комплект	Да (винты, анкеры, шаблон)
Совместимые типы стен	Деревянные стойки, бетон, кирпич
Габариты изделия (ШxВxГ)	200 x 200 x 50 мм
Вес нетто	1,2 кг
Электропитание	Нет (пассивное крепление)
Сертификация безопасности	TÜV, UL
Гарантия	1 год
Инструкции по очистке	Протирать сухой тканью; избегать растворителей
Наличие запасных частей	Винты и кронштейны доступны у производителя

Часто задаваемые вопросы - PLB103S Acme United

Какой максимальный размер VESA поддерживается?

Крепление Acme United PLB103S поддерживает шаблоны VESA 75x75 мм и 100x100 мм.

Какова максимальная нагрузка этого крепления?

Оно выдерживает до 25 кг (55 фунтов).

Какие инструменты нужны для установки?

Вам понадобятся крестовая отвертка, уровень, дрель с соответствующими сверлами для вашего типа стены и детектор стоек, если крепление на деревянные стойки.

Могу ли я установить 55-дюймовый телевизор с этим креплением?

Нет, PLB103S предназначен для экранов от 22" до 42". 55-дюймовый телевизор превысит ограничения по весу и размеру.

Допускает ли оно наклон или поворот?

Да, оно обеспечивает регулировку наклона (+5°/-15°) и поворот (±90°) для оптимальных углов обзора.

Совместимо ли оно с бетонными стенами?

Да, его можно монтировать на бетон, кирпич и деревянные стойки. Используйте прилагаемые анкеры для каменной кладки.

Входит ли в комплект шаблон?

Да, в комплект входит бумажный шаблон для сверления, помогающий точно разметить отверстия для винтов.

На каком расстоянии от стены будет находиться телевизор?

Крепление удерживает телевизор всего в 50 мм (2 дюйма) от стены для элегантного низкопрофильного вида.

Могу ли я повернуть телевизор в портретный режим?

Да, крепление позволяет вращение на 360°, поэтому вы можете использовать экран в портретной или альбомной ориентации.

Как чистить крепление?

Используйте мягкую сухую ткань для удаления пыли. Избегайте агрессивных химикатов или абразивов, которые могут повредить порошковое покрытие.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PLB103S Acme United

BG 67 Инструкции за монтаж 97 Гаранционен лист

RU 74 Инструкция по установке 98 Гарантийный талон

• Осторожно откройте упаковку, выньте содержимое коробки и разложите его на картоне или на другой защитной поверхности, чтобы избежать повреждения.
• Сверьте содержимое упаковки с перечнем поставки на следующей странице, чтобы убедиться, что все составные части получены без повреждений. Не используйте поврежденные или дефективные части.
• Внимательно прочитайте все рекомендации прежде чем начинать установку.

Важная информация по технике безопасности

Осторожно устанавливайте и эксплуатируйте данное устройство. Пожалуйста, прочитайте эту инструкцию перед началом монтажа и внимательно выполняйте все рекомендации, которые содержатся в ней. Во время установки пользуйтесь соответствующими средства техники безопасности.

Пожалуйста, позвоните квалифицированному монтажнику для получения помощи, в случае если:

• Вы не понимаете этой инструкции, или имеете любые сомнения относительно безопасности установления.
• Если вы неуверенные относительно типа вашей стены, проконсультируйтесь с квалифицированным монтажником.

Не используйте это изделие в других целях кроме как в целях, указанных в данной инструкции. Мы снимаем с себя любую ответственность за повреждения, которые появились в результате неправильного составления, монтажа или неправильного использования изделия.

ВНИМАНИЕ	Это крепление для телевизора должно быть тщательно закреплено на вертикальной стене. В случае ненадлежащей установки крепление может упасть и стать причиной возможному травмирования и/или повреждение.
Необходимые инструменты	Сверло диам. 4ммКрестовая отвертка	Сверло диам. 10мм для кирпичных и бетонных стенИскатель стоек	Гаечный ключУровень

Примечание: Монтажные узлы и детали, которые поставляются, не предназначенные для установки на стенах с металлическими стойками или стенах, сделанные из шлакоблоков. Если в комплекте отсутствует нужная вам арматура, пожалуйста , проконсультируйтесь в вашем местном хозяйственном магазине по поводу нужных компонентов.

RU

Список деталей поставки

Стенка крепленияк стене – а	Левый кронштейнмонитора – b	Правый кронштейнмонитора – c	Запорнаяпланка - d
Болт M4x12 – е Болт M5x12 - f Болт M6x12 – g Болт M8x16 - h
Болт M4x30 – i Болт M5x30 – j Болт M6x35 – k Болт M8x40 - l
M4	M5	M6	M8
Стопорная шайба - m	Стопорная шайба – n	Стопорная шайба – o	Стопорная шайба - p
M4/M5 Вставка – q M6/M8 Вставка - r M4/M5 Шайба - s M6/M8 Шайба - t
Болт с квадратной головкой –и Шайба для болта сквадратной головкой - v		Анкер – w Пластмассовыймаховик – x

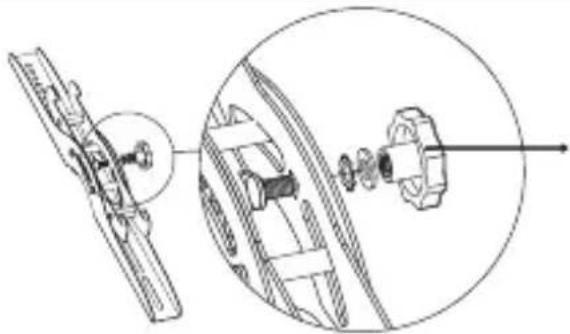

		Пожалуйста, установите пластмассовыймаховик (х) на Кронштейн монитора (b,c), как показано на рисунке слева, прежде чем сделать следующий шаг. Пожалуйста, имейте ввиду, что оба маховика должны быть установлены противоположно друг другу на обоих Кронштейнах монитора.

Крепление кронштейнов к телевизору с плоской задней стенкой

Во-первых, убедитесь, что диаметр Болта (e,f,g,h) такой, который необходим для вашего телевизора. Когда вы подобрали правильный диаметр, пожалуйста, смотрите соответствующую диаграмму ниже. Вкручивайте Болт в телевизор, используя соответствующую стопорную шайбу (m,n,o,p) и шайбу (s,t). Пожалуйста, удостоверьтесь, что Кронштейны монитора (b,c) вертикально установленные и находятся на одном уровне.

RU

Крепление кронштейнов монитора к телевизору с выпуклой задней стенкой

Во-первых, убедитесь, что диаметр Болта (i, j, k, l) такой, который необходим для вашего телевизора. Когда вы подобрали правильный диаметр, пожалуйста, смотрите соответствующую диаграмму ниже. Вкручивайте Болт в телевизор, используя соответствующую стопорную шайбу (m,n,o,p), шайбу (s,t) и вставку (q,r). Для Болта M4 и M5 вам понадобится еще одна M4/M5 шайба между Кронштейном монитора и вставкой. Пожалуйста, удостоверьтесь, что Кронштейны монитора (b,c) вертикально установленные и находятся на одном уровне.

Крепление стеновой пластины к стене

Крепление к стене из кирпича, монолитного бетона или бетонных блоков:

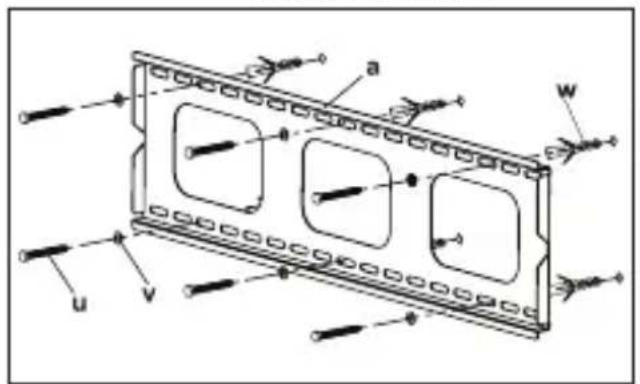

Используйте стенку крепления к стене (а) как шаблон для обозначения мест отверстий в стене. Три в верхнем ряду отверстий и еще три в нижнем ряду. Убедитесь, что три отверстия находятся на одном уровне и между каждыми двумя отверстиями есть расстояние не менее 150 мм. Просверлите отверстия с помощью 10- мм сверла для бетонных или кирпичных стен на глубину не меньше 60 мм. Вставьте Анкер (w) в каждый из этих отверстий. Убедитесь, что анкер плотно сидит в стене даже если сначала идет сухая кладка или любой другой материал. Установите Кронштейн монитора к стене при помощи шести болтов с квадратной головкой (v), как показано на рисунке 2А.

Крепление к деревянным стойкам:

Стенка крепления к стене (а) должна крепиться к двух деревянным стойкам, расположенными одна от другой на расстоянии не меньше 406 мм. Используйте портативный металлодетектор, чтобы определить местоположение двух соседних стоек. Для проверки местонахождения можно воспользоваться шилом или тонким гвоздем, как показано на рисунке 2В. Убедитесь, что Кронштейны монитора находятся в вертикальном положении и на одном уровне друг с другом. Воспользуйтесь стенками крепления к стене как шаблоном, чтобы определить место отверстий на каждой стойке. С помощью сверла диаметром 4 мм просверлите отверстие на глубину 60мм в определенных местах. Установите стенку крепления к стене к самой стене, используя четыре болта с квадратной головкой (и) и четыре шайбы для болта с квадратной головкой (v).

Рис. 2А Рис. 2В

Крепление монитора к стенке крепления и установка запорной планки

Предостережение: чтобы поднять некоторые телевизоры необходимо два человека! Мы не несем ответственности за травмы и повреждение изделия.

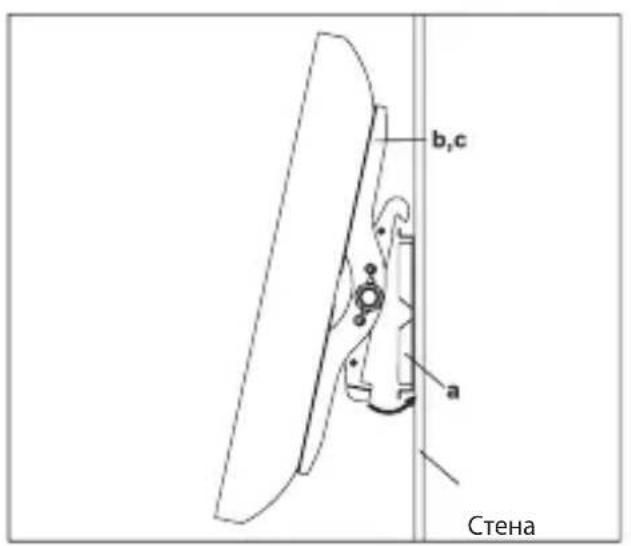

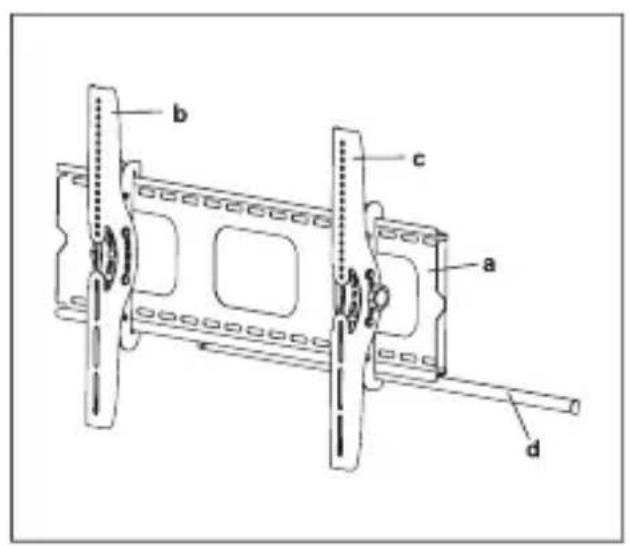

Сначала зацепите кронштейн монитора (b,c) за верх стенки крепления к стене (a), потом дайте нижней части кронштейнов монитора стать к стенке крепления к стене, как показано на рисунке 3А. Вставьте запорную планку (d) в отверстия снизу кронштейнов монитора таким образом, чтобы она находилась за нижним отверстием стенки крепления к стене. Когда запорная планка выйдет с другой стороны стенки крепления к стене, можно повесить на нее замок для большей безопасности. Детальнее смотрите на диаграмме 3В.

Рис. 3А Рис. 3В

Благодарим, что выбрали наши товары и желаем приятного использования.

Розпаковування

Список деталей поставки

Изделие Модель изделия
Дата покупки изделия Наименование	продавца, адрес
Неисправности (дата, описание, должность, имя, фамилия и подпись лица, принявшего изделие)

1. Гарантийный срок

Гарантия действует со дня приобретения покупателем данного изделия у продавца. Гарантийный срок указан на упаковке изделия.

2. Условия гарантии

Гарантия действует лишь при предъявлении подлинника документа, подтверждающего покупку изделия, и настоящего гарантийного талона, содержащего наименование модели изделия, дату покупки изделия, наименование и адрес продавца.

В случае установления в течение действия гарантийных обязательств дефектов изделия, следствием возникновения которых не явились причины, перечисленные выше, гарантия не действует, производитель обязуется изделие отремонтировать либо заменить.

Действие гарантии не распространяется на регулярные проверки, обслуживание и ремонт естественно изнашивающихся частей либо их замену.

Гарантия не распространяется на случаи, при которых вред или неисправности возникли вследствие:

• ненадлежащей установки, эксплуатации изделия и/или несоблюдения представленных производителем инструкций по эксплуатации изделия и работе с ним, технических требований или стандартов безопасности, а также ненадлежащего складирования, падения на землю или сильных ударов;
  • действия коррозии, попадания грязи, воды или песка;
• ремонта, модификации или чистки, выполненных не в авторизированном сервисном центре производителя;
• использования неподходящих для изделия запасных частей, программного обеспечения или расходных материалов;
• несчастных случаев или происшествий или любых причин, на которые производитель не в состоянии оказывать влияние, а также вследствие воздействия молнии, воды, огня, магнитных полей и ненадлежащей вентиляции;
• несоответствия изделия стандартам и спецификациям конкретной страны, в которой изделие не было приобретено. Любая попытка привести в соответствие изделия с техническими требованиями или требованиями безопасности другой страны лишает покупателя всех прав на гарантийное обслуживание.

В случае необнаружения в изделии неисправностей, все связанные с обслуживанием расходы оплачиваются покупателем.
