Тип продукта	Крепление для плоского экрана
Бренд	Acme United
Модель	7009074
Совместимые размеры экрана	от 26 до 55 дюймов
Совместимость VESA	200x200, 300x300, 400x400 мм
Максимальная нагрузка	50 кг (110 фунтов)
Материал	Сталь
Диапазон наклона	от -5° до +15°
Диапазон поворота	±60°
Вращение	360°
Расстояние от стены	от 1.5 до 2.5 дюймов
Установка	Настенное крепление с комплектом фурнитуры
Электропитание	Нет (пассивное)
Инструкции по очистке	Протирать сухой тканью; избегать растворителей
Предупреждение по безопасности	Убедитесь, что стена выдерживает вес; используйте страховочный трос
Запасные части	Обратитесь в службу поддержки Acme United
Ремонтопригодность	Не подлежит самостоятельному ремонту; обратитесь к специалисту
Гарантия	1 год ограниченная
Комплектация	Крепление, набор фурнитуры, инструкция

Часто задаваемые вопросы - 7009074 Acme United

Какой максимальный вес экрана выдерживает это крепление?

Крепление Acme United 7009074 выдерживает плоские экраны весом до 50 кг (110 фунтов).

Совместимо ли это крепление с моим телевизором?

Оно совместимо с телевизорами с креплением VESA 200x200, 300x300 или 400x400 мм и размером экрана от 26 до 55 дюймов.

Могу ли я наклонить телевизор с этим креплением?

Да, крепление обеспечивает диапазон наклона от -5° до +15° для уменьшения бликов.

На каком расстоянии от стены будет находиться телевизор?

После установки телевизор будет на расстоянии от 1.5 до 2.5 дюймов от стены.

Позволяет ли крепление поворачивать телевизор?

Да, оно может поворачиваться до ±60° и вращаться на 360° для гибких углов обзора.

Какие инструменты нужны для установки?

Вам понадобятся дрель, уровень и отвертка. Вся фурнитура для крепления входит в комплект.

Безопасно ли устанавливать на гипсокартон?

Убедитесь, что стена выдерживает вес. Используйте стойки или подходящие анкеры. Рекомендуется страховочный трос.

Как чистить крепление?

Протирайте сухой тканью. Не используйте растворители или абразивные чистящие средства.

Где найти запасные части?

Обратитесь в службу поддержки Acme United для получения запасных частей или замены фурнитуры.

Подлежит ли крепление ремонту?

Крепление не подлежит самостоятельному ремонту. Для ремонта обратитесь к профессиональному установщику.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 7009074 Acme United

BG 76 Инструкции за монтаж 109 Гаранционен лист

RU 84 Инструкция по установке 110 Гарантийный талон

Избор на вертикална монтажна позиция или позиция с наклон 5 градуса

Схема 4А Схема 4ССхема 4В

• Осторожно откройте упаковку, выньте содержимое коробки и разложите его на картоне или на другой защитной поверхности, чтобы избежать повреждения.
• Сверьте содержимое упаковки с перечнем поставки на следующей странице, чтобы убедиться, что все составные части получены без повреждений. Не используйте поврежденные или дефективные части.
• Внимательно прочитайте все рекомендации прежде чем начинать установку.

Важная информация по технике безопасности

Осторожно устанавливайте и эксплуатируйте данное устройство. Пожалуйста, прочитайте эту инструкцию перед началом монтажа и внимательно выполняйте все рекомендации, которые содержатся в ней. Во время установки пользуйтесь соответствующими средства техники безопасности.

Пожалуйста, позвоните квалифицированному монтажнику для получения помощи, в случае если:

• Вы не понимаете этой инструкции, или имеете любые сомнения относительно безопасности установления.
• Если вы неуверенные относительно типа вашей стены, проконсультируйтесь с квалифицированным монтажником.

Не используйте это изделие в других целях кроме как в целях, указанных в данной инструкции. Мы снимаем с себя любую ответственность за повреждения, которые появились в результате неправильного составления, монтажа или неправильного использования изделия.

ВНИМАНИЕ	Это крепление для телевизора должно быть тщательно закреплено на вертикальной стене. В случае ненадлежащей установки крепление может упасть и стать причиной возможному травмирования и/или повреждение.
Необходимые инструменты	Сверло диам. 4ммКрестовая отвертка	Сверло диам. 10мм для кирпичных и бетонных стенИскатель стоек	Гаечный ключУровень

Примечание: Монтажные узлы и детали, которые поставляются, не предназначенные для установки на стенах с металлическими стойками или стенах, сделанные из шлакоблоков. Если в комплекте отсутствует нужная вам арматура, пожалуйста , проконсультируйтесь в вашем местном хозяйственном магазине по поводу нужных компонентов.

RU

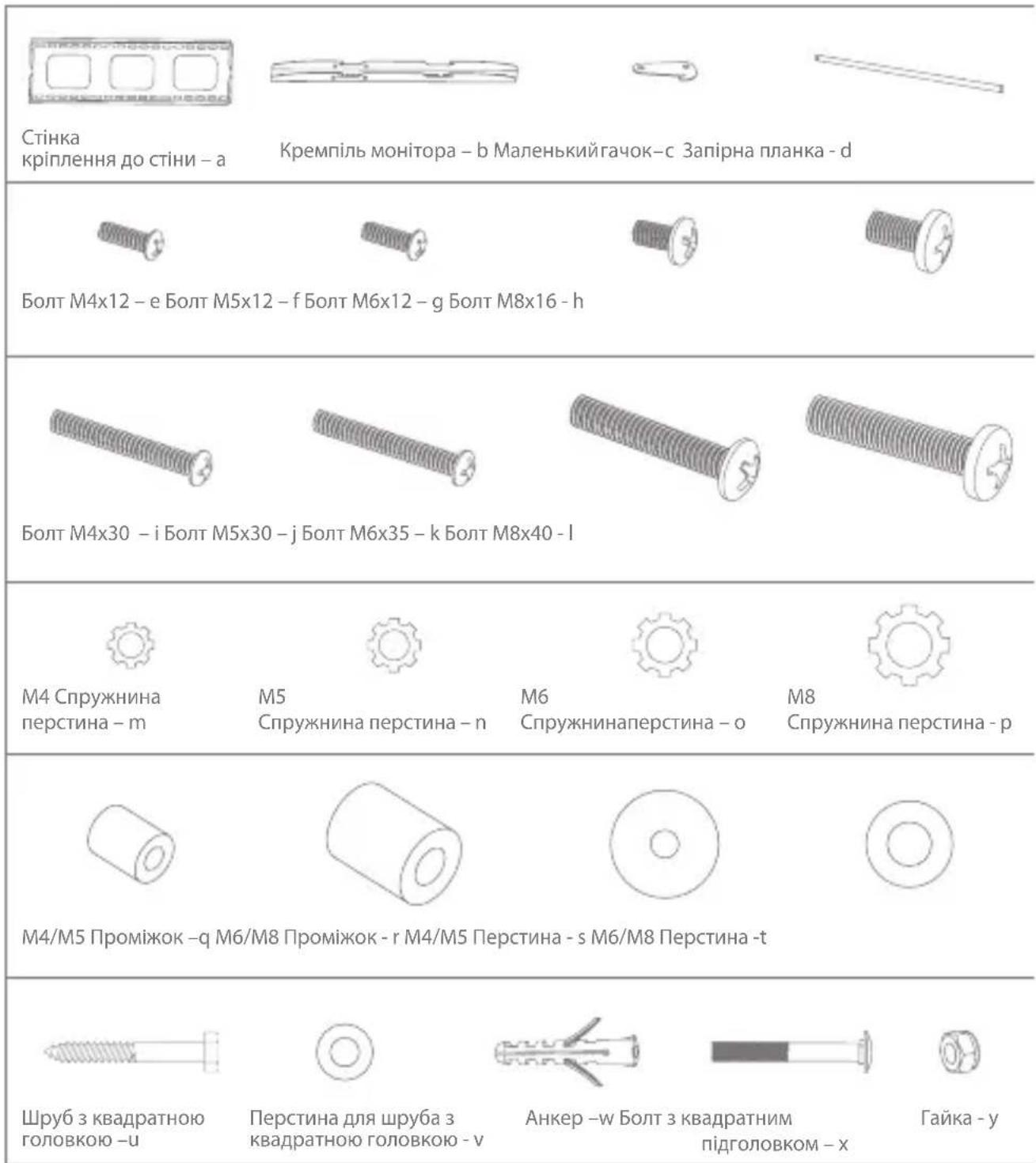

Список деталей поставки

Стенка крепленияк стене – a	Кронштейнмонитора – b	Маленький крючок–с Запорная планка - d
Болт M4x12 – e Болт M5x12 - f Болт M6x12 – g Болт M8x16 - h
Болт M4x30 – i Болт M5x30 – j Болт M6x35 – k Болт M8x40 - l
M4Стопорная шайба - m	M5Стопорная шайба – n	M6Стопорная шайба – o	M8Стопорная шайба - p
M4/M5 Вставка – q M6/M8 Вставка - r M4/M5 Шайба - s M6/M8 Шайба -t
Болт с квадратнойголовкой –u	Шайба для болта сквадратной головкой - v	Анкер – w Болт с квадратнымподголовком – x	Гайка - y

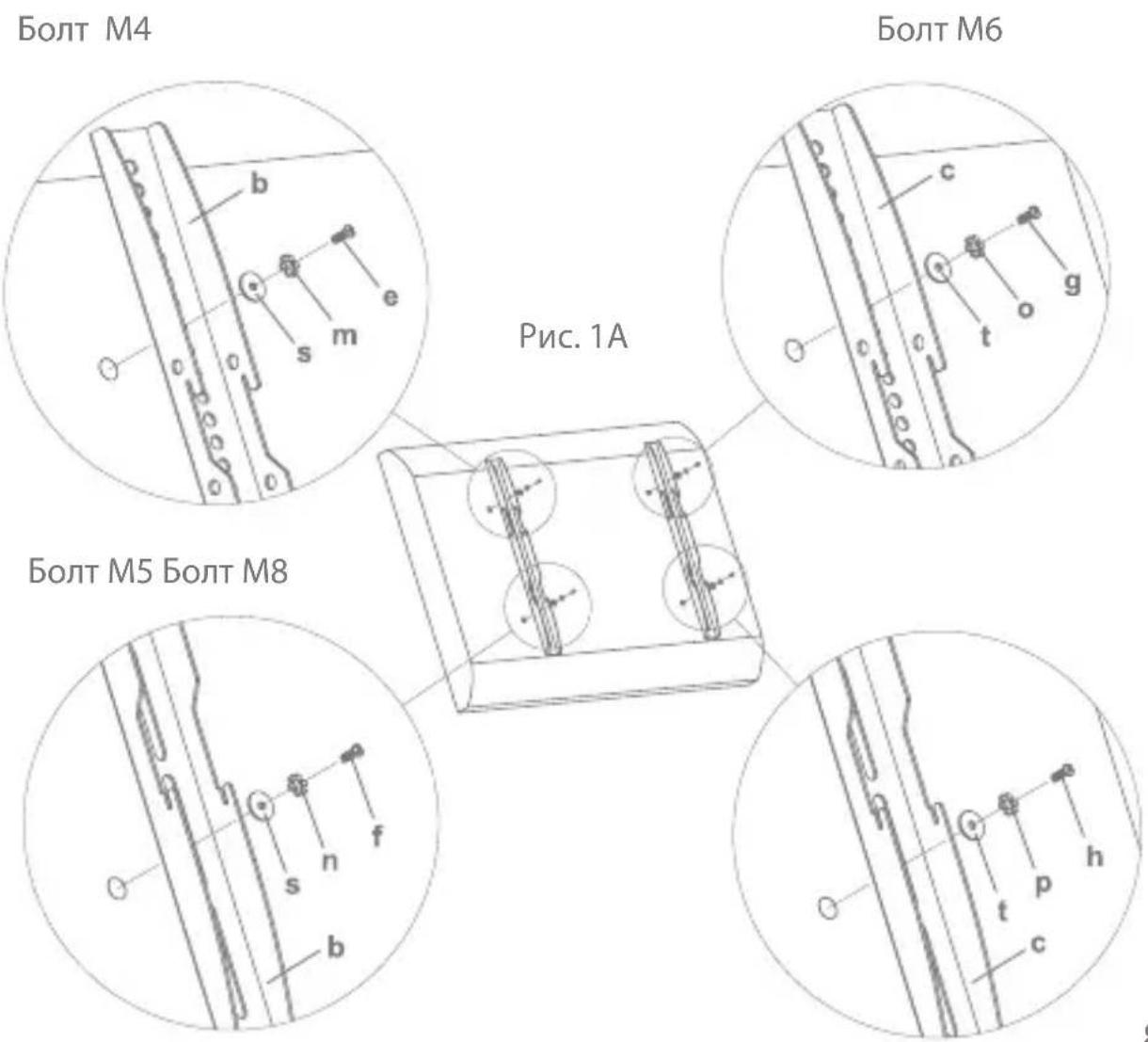

Крепление кронштейнов к телевизору с плоской задней стенкой

Во-первых, убедитесь, что диаметр Болта (e,f,g,h) такой, который необходим для вашего телевизора. Когда вы подобрали правильный диаметр, пожалуйста, смотрите соответствующую диаграмму ниже. Вкручивайте Болт в телевизор, используя соответствующую стопорную шайбу (m,n,o,p) и шайбу (s,t). Пожалуйста, удостоверьтесь, что Кронштейны монитора (b,c) вертикально установленные и находятся на одном уровне.

RU

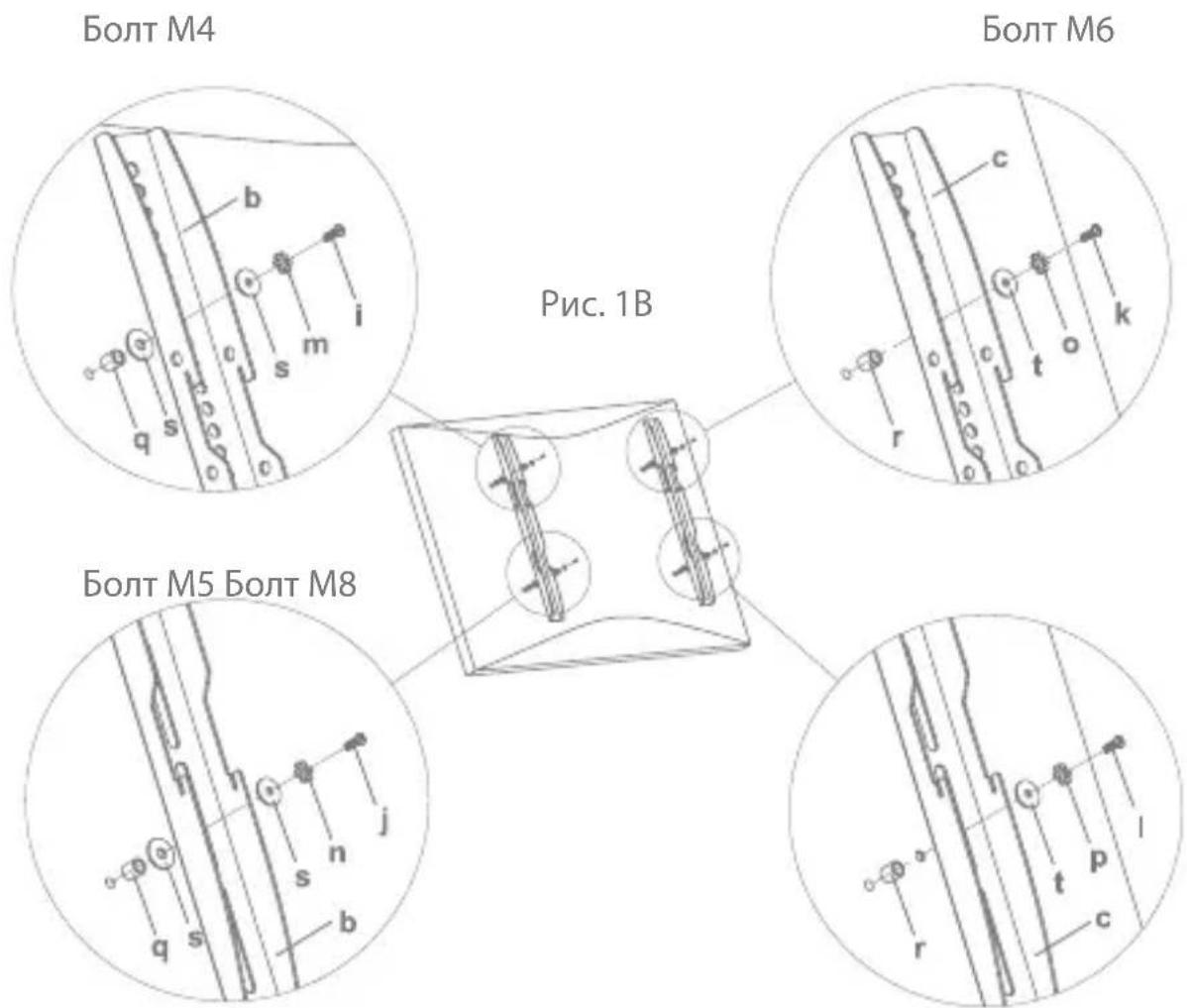

Крепление кронштейнов монитора к телевизору с выпуклой задней стенкой

Во-первых, убедитесь, что диаметр Болта (i, j, k, l) такой, который необходим для вашего телевизора. Когда вы подобрали правильный диаметр, пожалуйста, смотрите соответствующую диаграмму ниже. Вкручивайте Болт в телевизор, используя соответствующую стопорную шайбу (m,n,o,p), шайбу (s,t) и вставку (q,r). Для Болта M4 и M5 вам понадобится еще одна M4/M5 шайба между Кронштейном монитора и вставкой. Пожалуйста, удостоверьтесь, что Кронштейны монитора (b,c) вертикально установленные и находятся на одном уровне.

Крепление стеновой пластины к стене

Крепление к стене из кирпича, монолитного бетона или бетонных блоков:

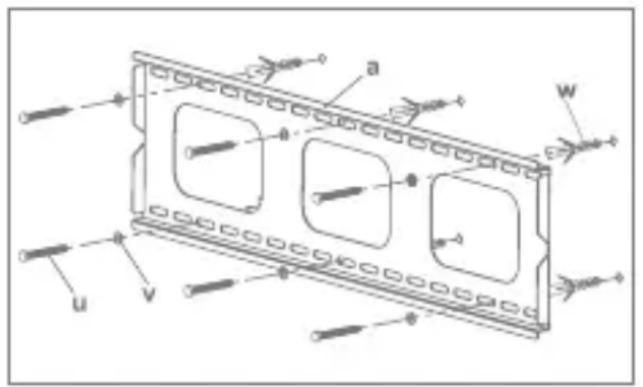

Используйте стенку крепления к стене (а) как шаблон для обозначения мест отверстий в стене. Три в верхнем ряду отверстий и еще три в нижнем ряду. Убедитесь, что три отверстия находятся на одном уровне и между каждыми двумя отверстиями есть расстояние не менее 150 мм. Просверлите отверстия с помощью 10- мм сверла для бетонных или кирпичных стен на глубину не меньше 60 мм. Вставьте Анкер (w) в каждый из этих отверстий. Убедитесь, что анкер плотно сидит в стене даже если сначала идет сухая кладка или любой другой материал. Установите Кронштейн монитора к стене при помощи шести болтов с квадратной головкой (v), как показано на рисунке 2А.

Крепление к деревянным стойкам:

Стенка крепления к стене (а) должна крепиться к двух деревянным стойкам, расположенными одна от другой на расстоянии не меньше 406 мм. Используйте портативный металлодетектор, чтобы определить местоположение двух соседних стоек. Для проверки местонахождения можно воспользоваться шилом или тонким гвоздем, как показано на рисунке 2В. Убедитесь, что Кронштейны монитора находятся в вертикальном положении и на одном уровне друг с другом. Воспользуйтесь стенками крепления к стене как шаблоном, чтобы определить место отверстий на каждой стойке. С помощью сверла диаметром 4 мм просверлите отверстие на глубину 60мм в определенных местах. Установите стенку крепления к стене к самой стене, используя четыре болта с квадратной головкой (и) и четыре шайбы для болта с квадратной головкой (v).

Рис. 2А Рис. 2В

Выберите положение установки на планшете или сделайте наклон на 5 градусов

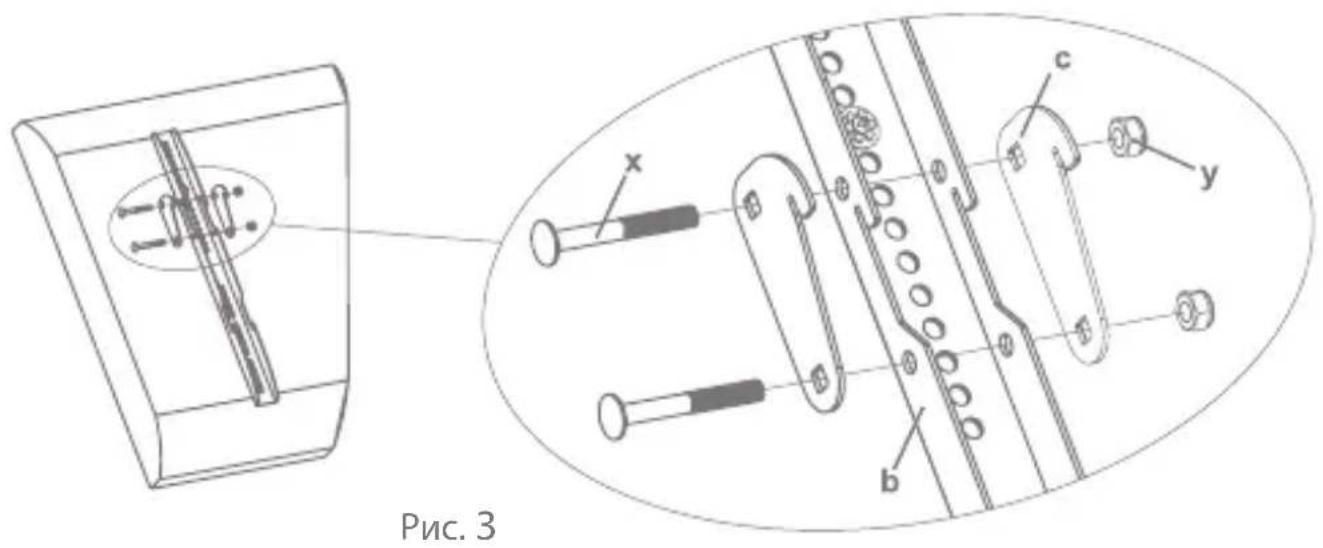

Вы имеете возможность установить ваш телевизора в двух положениях: ровно или под наклоном в 5 градусов. Для того, чтобы установить телевизора ровно, используйте только Кронштейны монитора (b). Для того, чтобы установить телевизора с наклоном в 5 градусов, сначала необходимо прикрепить маленький крючок к каждому Кронштейну монитора с помощью двух болтов с квадратными подголовками и двух гаек, как показано на рисунке 3.

Крепление монитора к стенке крепления и установка запорной планки

Предостережение: чтобы поднять некоторые телевизоры необходимо два человека! Мы не несем ответственности за травмы и повреждение изделия.

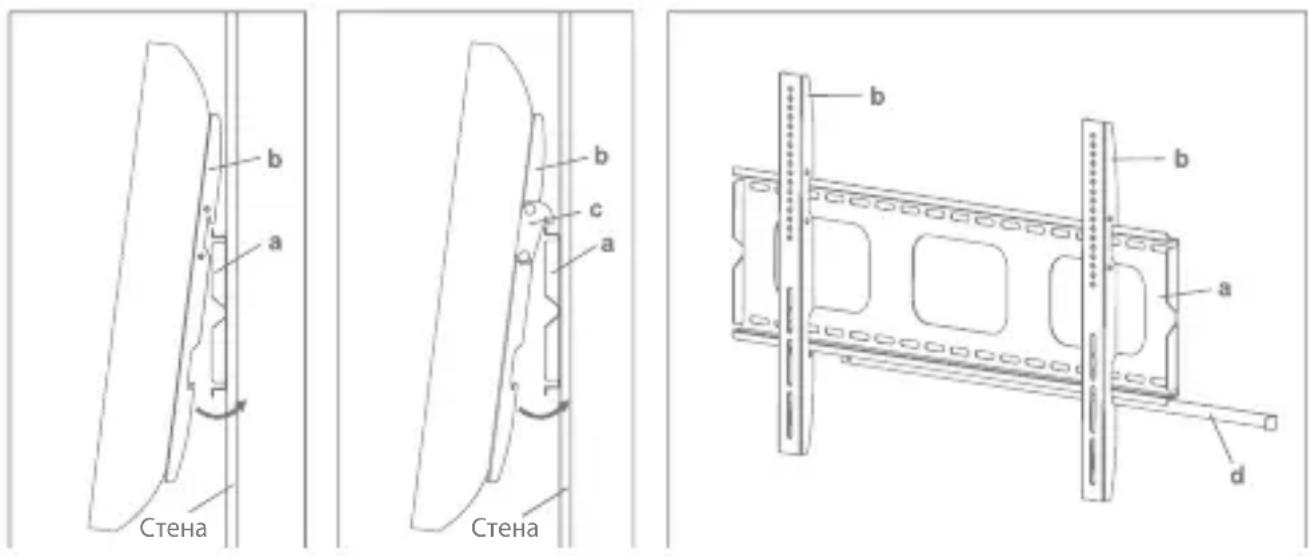

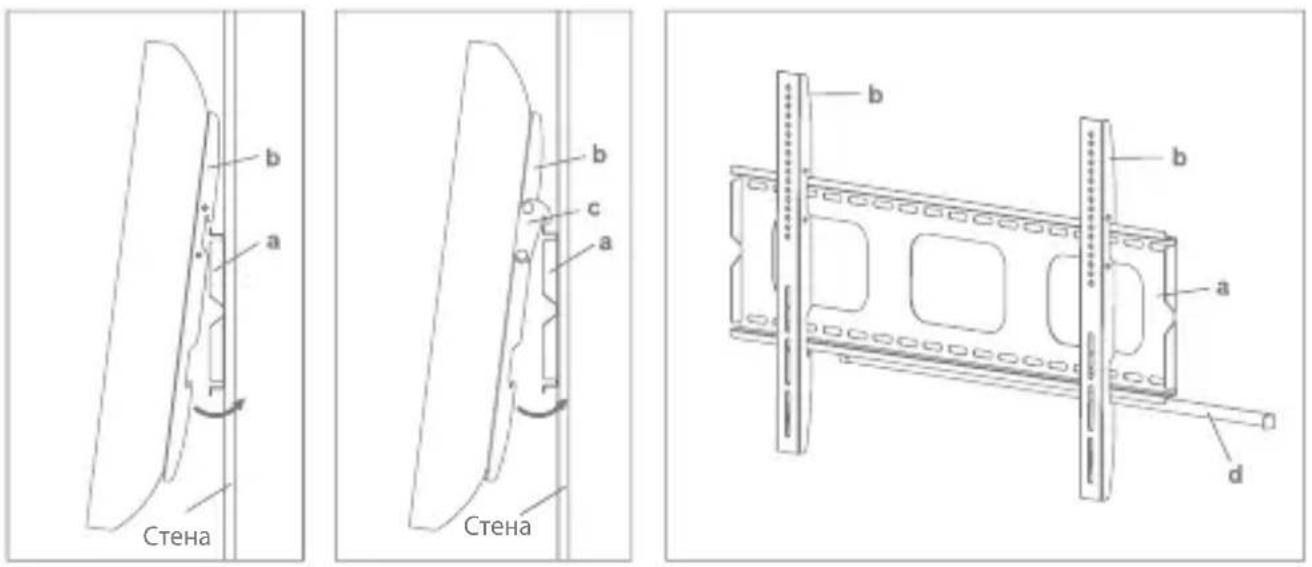

Сначала зацепите кронштейн монитора (b) за верх стенки крепления к стене (a), потом дайте нижней части кронштейнов монитора стать к стенке крепления к стене. На рисунке 4А этот процесс описан для положения ровно, а на рисунке 4В - для положения с наклоном в 5 градусов. Вставьте запорную планку (d) в отверстия снизу кронштейнов монитора таким образом, чтобы она находилась за нижним отверстием стенки крепления к стене. Когда запорная планка выйдет с другой стороны стенки крепления к стене, можно повесить на нее замок для большей безопасности. Детальнее смотрите на рисунке 4 С.

Рис. 4А Рис. 4СРис. 4В

Благодарим, что выбрали наши товары и желаем приятного использования.

UA

Розпаковування

Список деталей поставки

Мал. 4А Мал. 4СМал. 4В

Изделие Модель изделия
Дата покупки изделия Наименование	продавца, адрес
Неисправности (дата, описание, должность, имя, фамилия и подпись лица, принявшего изделие)

1. Гарантийный срок

Гарантия действует со дня приобретения покупателем данного изделия у продавца. Гарантийный срок указан на упаковке изделия.

2. Условия гарантии

Гарантия действует лишь при предъявлении подлинника документа, подтверждающего покупку изделия, и настоящего гарантийного талона, содержащего наименование модели изделия, дату покупки изделия, наименование и адрес продавца.

В случае установления в течение действия гарантийных обязательств дефектов изделия, следствием возникновения которых не явились причины, перечисленные выше, гарантия не действует, производитель обязуется изделие отремонтировать либо заменить.

Действие гарантии не распространяется на регулярные проверки, обслуживание и ремонт естественно изнашивающихся частей либо их замену.

Гарантия не распространяется на случаи, при которых вред или неисправности возникли вследствие:

• ненадлежащей установки, эксплуатации изделия и/или несоблюдения представленных производителем инструкций по эксплуатации изделия и работе с ним, технических требований или стандартов безопасности, а также ненадлежащего складирования, падения на землю или сильных ударов;
  • действия коррозии, попадания грязи, воды или песка;
• ремонта, модификации или чистки, выполненных не в авторизированном сервисном центре производителя;
• использования неподходящих для изделия запасных частей, программного обеспечения или расходных материалов;
• несчастных случаев или происшествий или любых причин, на которые производитель не в состоянии оказывать влияние, а также вследствие воздействия молнии, воды, огня, магнитных полей и ненадлежащей вентиляции;
• несоответствия изделия стандартам и спецификациям конкретной страны, в которой изделие не было приобретено. Любая попытка привести в соответствие изделия с техническими требованиями или требованиями безопасности другой страны лишает покупателя всех прав на гарантийное обслуживание.

В случае необнаружения в изделии неисправностей, все связанные с обслуживанием расходы оплачиваются покупателем.
