Тип продукта	Настенное крепление для плоского экрана
Совместимые размеры экрана	26" - 55"
Максимальная нагрузка	80 фунтов (36 кг)
Совместимость VESA	200x200мм до 400x400мм
Диапазон наклона	+/- 15 градусов
Диапазон поворота	+/- 30 градусов
Регулировка уровня	+/- 3 градуса
Материал	Сталь
Цвет	Черный
Размеры продукта (ШxВxГ)	50 x 25 x 5 см
Вес продукта	3,5 кг
Тип установки	Настенный монтаж (требуются стойки)
Входящее оборудование	Кронштейн, винты, анкеры, прокладки
Функции безопасности	Проверено на нагрузку, конструкция против опрокидывания
Обслуживание	Протирать влажной тканью; не использовать растворители
Ремонтопригодность	Не подлежит обслуживанию пользователем; обратитесь в службу поддержки Acme United
Гарантия	Ограниченная гарантия 1 год

Часто задаваемые вопросы - 7009078 Acme United

Какой максимальный вес телевизора выдерживает это крепление?

Крепление поддерживает до 80 фунтов (36 кг).

Какие шаблоны VESA совместимы?

Подходит для шаблонов VESA от 200x200мм до 400x400мм.

Крепление наклоняется или поворачивается?

Да, оно предлагает наклон +/-15° и поворот +/-30° для оптимальных углов обзора.

Какие инструменты нужны для установки?

Вам понадобятся дрель, уровень, торцевой ключ и искатель стоек. Все оборудование входит в комплект.

Можно ли установить это на гипсокартон?

Да, но для безопасности необходимо крепить к деревянным стойкам. Для бетонных стен используйте входящие в комплект анкеры.

Как чистить крепление?

Протирайте влажной тканью. Не используйте абразивные чистящие средства или растворители.

Совместимо ли крепление с изогнутыми телевизорами?

Да, при условии, что шаблон VESA находится в пределах от 200x200 до 400x400, а вес не превышает 80 фунтов.

Каково расстояние от стены?

Профиль крепления составляет примерно 2 дюйма (5 см) от стены.

Можно ли отрегулировать уровень после установки?

Да, предусмотрена регулировка уровня +/-3°.

Где найти руководство пользователя?

Скачайте руководство бесплатно на notice-facile.com в формате PDF.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 7009078 Acme United

BG 67 Инструкции за монтаж 97 Гаранционен лист

RU 74 Инструкция по установке 98 Гарантийный талон

• Осторожно откройте упаковку, выньте содержимое коробки и разложите его на картоне или на другой защитной поверхности, чтобы избежать повреждения.
• Сверьте содержимое упаковки с перечнем поставки на следующей странице, чтобы убедиться, что все составные части получены без повреждений. Не используйте поврежденные или дефективные части.
• Внимательно прочитайте все рекомендации прежде чем начинать установку.

Важная информация по технике безопасности

Осторожно устанавливайте и эксплуатируйте данное устройство. Пожалуйста, прочитайте эту инструкцию перед началом монтажа и внимательно выполняйте все рекомендации, которые содержатся в ней. Во время установки пользуйтесь соответствующими средства техники безопасности.

Пожалуйста, позвоните квалифицированному монтажнику для получения помощи, в случае если:

• Вы не понимаете этой инструкции, или имеете любые сомнения относительно безопасности установления.
• Если вы неуверенные относительно типа вашей стены, проконсультируйтесь с квалифицированным монтажником.

Не используйте это изделие в других целях кроме как в целях, указанных в данной инструкции. Мы снимаем с себя любую ответственность за повреждения, которые появились в результате неправильного составления, монтажа или неправильного использования изделия.

ВНИМАНИЕ	Это крепление для телевизора должно быть тщательно закреплено на вертикальной стене. В случае ненадлежащей установки крепление может упасть и стать причиной возможному травмирования и/или повреждение.
Необходимые инструменты	Сверло диам. 4ммКрестовая отвертка	Сверло диам. 10мм для кирпичных и бетонных стенИскатель стоек	Гаечный ключУровень

Примечание: Монтажные узлы и детали, которые поставляются, не предназначенные для установки на стенах с металлическими стойками или стенах, сделанные из шлакоблоков. Если в комплекте отсутствует нужная вам арматура, пожалуйста , проконсультируйтесь в вашем местном хозяйственном магазине по поводу нужных компонентов.

RU

Список поставляемых деталей

(1) Стойка крепления – a (1)Левый		(1)Правий кронштейн монитора - b	(1)Правий кронштейн монитора - c
(4)Болт M4x12 - d (4)Болт M5x12 - e 4)Болт M6x12 - f (4)Болт M8x16 - g
(4)Болт M4x30 - h (4)Болт M5x30 – i (4)Болт M6x35 - j (4)Болт M8x40 - k
(4) M4/M5Прокладка – l	(4) M6/M8Прокладка – m (8) M4/M5 Шайба – n (4) M6/M8 Шайба – o
(3) Шуруп с квадратной головкой – p	(3) Шайба шурупа с квадратной головкой – q	(3) Дюбель для бетона – r

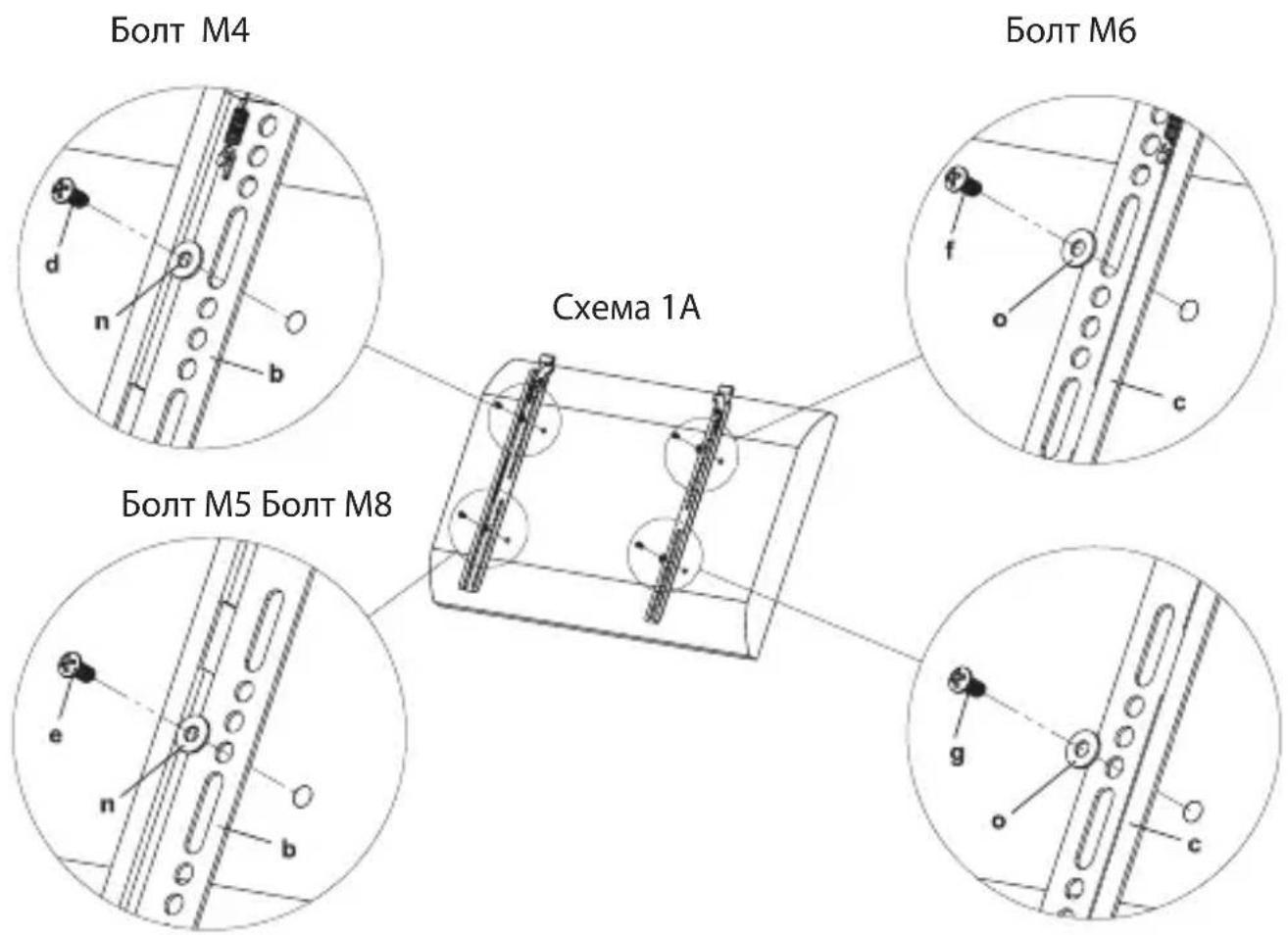

Крепление кронштейнов к телевизору с плоской задней стенкой

В первую очередь, убедитесь, что диаметр болта (d, e, f, g) соответствует необходимому для крепления вашего телевизора. После определения необходимого диаметра, см. соответствующую схему ниже. Вам будет необходимо закрепить болт с помощью соответствующей шайбы (n, o). Убедитесь, что кронштейны для монитора (b, c) вертикально отцентрованы и находятся на одном уровне.

RU

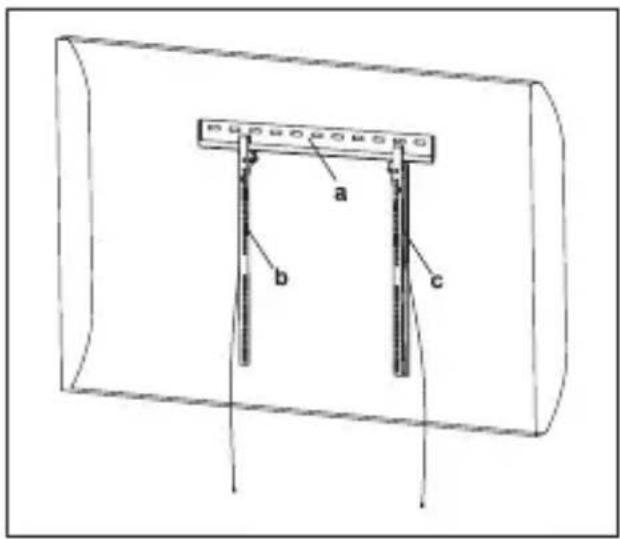

Крепление кронштейнов монитора к телевизору с выпуклой задней стенкой

В первую очередь, убедитесь, что диаметр болта (h, i, j, k) соответствует необходимому для крепления вашего телевизора. После определения необходимого диаметра, см. соответствующую схему ниже. Вам будет необходимо закрепить болт с помощью соответствующей шайбы (n, o) и прокладки (l, m). Для болтов диаметром M4 или M5, вам потребуется еще одна шайба M4/M5 между кронштейном для монитора и прокладкой. Убедитесь, что кронштейны для монитора вертикально отцентрованы и находятся на одном уровне.

Установка стойки крепления на стене

Установка на кирпичную стену, стену из монолитного бетона и стену из бетонных блоков:

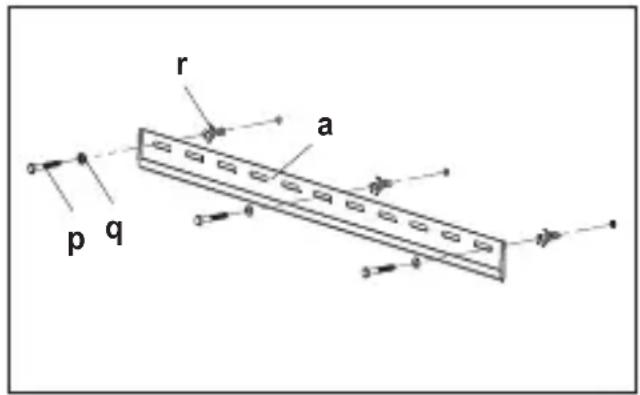

Используйте стойку крепления (а) в качестве шаблона для отметки расположения 3 отверстий на стене. Убедитесь, что данные отверстия находятся на одном уровне. Предварительно просверлите данные отверстия, используя 3/8" (10 мм) алмазную головку глубиной минимум 2,4" (60 мм). Установите дюбель для бетона (r) в каждое из данных отверстий. Убедитесь, что дюбель сравнялся с бетонной поверхностью, даже если на стену установлен слой гипсокартона или другого материала. Установите стойку крепления на стену, используя 3 шурупа с квадратной головкой (р) и 3 шайбы для шуропов с квадратной головкой (q), см. Схему 2А.

Установка стойки деревянного каркаса:

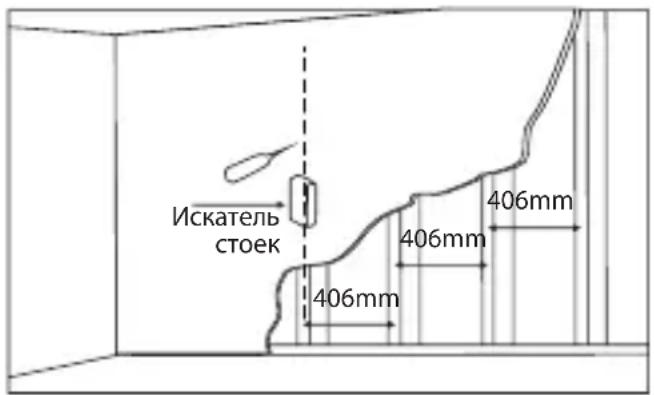

Стойку крепления (а) следует установить на две стойки деревянного каркаса, находящиеся минимум на расстоянии 16" (406 мм) друг от друга. Используйте детектор неоднородностей для поиска двух соседних стоек. Мы рекомендуем проверить расположение стоек с помощью шила или тонкого гвоздя, см. Схему 2В. Предварительно просверлите отверстия глубиной 2,4" (60 мм) на необходимой высоте в каждой стойке, используя 5/32" (4 мм) головку сверла. Убедитесь, что данные отверстия находятся в центре стоек и на одинаковом уровне. Установите стойку крепления на стену, используя 2 шурупа с квадратной головкой (р) и 2 шайбы для шуропов с квадратной головкой (q).

Схема 2А Схема 2В

RU

Установка монитора на стойку крепления

Внимание: Некоторые телевизоры могут поднять только два человека! Мы не несем ответственность за травмы или повреждение продукта.

Сначала потяните за веревку на каждом конце кронштейна (b,c) для срабатывания системы пружинного замка, см. Схему ЗА. Затем установите кронштейн на стойку крепления (а), ослабьте веревку для установки кронштейнов в необходимое положение, см. Схему ЗВ.

Схема 3А Схема 3В

Благодарим, что выбрали наши товары и желаем приятного использования.

Розпаковування

Изделие Модель изделия
Дата покупки изделия Наименование	продавца, адрес
Неисправности (дата, описание, должность, имя, фамилия и подпись лица, принявшего изделие)

1. Гарантийный срок

Гарантия действует со дня приобретения покупателем данного изделия у продавца. Гарантийный срок указан на упаковке изделия.

2. Условия гарантии

Гарантия действует лишь при предъявлении подлинника документа, подтверждающего покупку изделия, и настоящего гарантийного талона, содержащего наименование модели изделия, дату покупки изделия, наименование и адрес продавца.

В случае установления в течение действия гарантийных обязательств дефектов изделия, следствием возникновения которых не явились причины, перечисленные выше, гарантия не действует, производитель обязуется изделие отремонтировать либо заменить.

Действие гарантии не распространяется на регулярные проверки, обслуживание и ремонт естественно изнашивающихся частей либо их замену.

Гарантия не распространяется на случаи, при которых вред или неисправности возникли вследствие:

• ненадлежащей установки, эксплуатации изделия и/или несоблюдения представленных производителем инструкций по эксплуатации изделия и работе с ним, технических требований или стандартов безопасности, а также ненадлежащего складирования, падения на землю или сильных ударов;
  • действия коррозии, попадания грязи, воды или песка;
• ремонта, модификации или чистки, выполненных не в авторизированном сервисном центре производителя;
• использования неподходящих для изделия запасных частей, программного обеспечения или расходных материалов;
• несчастных случаев или происшествий или любых причин, на которые производитель не в состоянии оказывать влияние, а также вследствие воздействия молнии, воды, огня, магнитных полей и ненадлежащей вентиляции;
• несоответствия изделия стандартам и спецификациям конкретной страны, в которой изделие не было приобретено. Любая попытка привести в соответствие изделия с техническими требованиями или требованиями безопасности другой страны лишает покупателя всех прав на гарантийное обслуживание.

В случае необнаружения в изделии неисправностей, все связанные с обслуживанием расходы оплачиваются покупателем.
