Тип продукт	Настенен монтаж за плосък екран
Съвместими размери на екрана	26" - 55"
Макс. капацитет на тегло	80 lbs (36 кг)
VESA съвместимост	от 200x200mm до 400x400mm
Обхват на наклон	+/- 15 градуса
Обхват на завъртане	+/- 30 градуса
Регулиране на ниво	+/- 3 градуса
Материал	Стомана
Цвят	Черен
Размери на продукта (ШxВxД)	50 x 25 x 5 см
Тегло на продукта	3.5 кг
Тип монтаж	Настенен монтаж (изискват се греди)
Включен хардуер	Монтажна скоба, винтове, анкери, дистанционни елементи
Функции за безопасност	Изпитан за тегло, анти-преобръщащ дизайн
Поддръжка	Избърсвайте с влажна кърпа; без разтворители
Възможност за ремонт	Не се обслужва от потребителя; свържете се с поддръжката на Acme United
Гаранция	1 година ограничена гаранция

Често задавани въпроси - 7009078 Acme United

Какво е максималното тегло на телевизора, което този монтаж може да поддържа?

Монтажът поддържа до 80 lbs (36 кг).

Кои VESA модели са съвместими?

Подхожда на VESA модели от 200x200mm до 400x400mm.

Монтажът накланя ли се или се завърта?

Да, предлага +/-15° наклон и +/-30° завъртане за оптимални ъгли на гледане.

Какви инструменти са необходими за инсталиране?

Нуждаете се от бормашина, нивелир, гаечен ключ и детектор за греди. Целият хардуер е включен.

Мога ли да го монтирам на гипсокартон?

Да, но за безопасност трябва да монтирате в дървени греди. Използвайте включените анкери за бетонни стени.

Как да почистя монтажа?

Избършете с влажна кърпа. Не използвайте абразивни почистващи препарати или разтворители.

Съвместим ли е монтажът с извити телевизори?

Да, стига VESA моделът да е в диапазона 200x200 до 400x400 и теглото под 80 lbs.

Каква е дълбочината от стената?

Профилът на монтажа е приблизително 2 инча (5 см) от стената.

Мога ли да регулирам нивото след инсталиране?

Да, има функция за +/-3° регулиране на нивото.

Къде мога да намеря ръководството за потребителя?

Изтеглете ръководството безплатно от notice-facile.com в PDF формат.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 7009078 Acme United

Инструкции за разопаковане

• Отворете внимателно картонената кутия, отстранете съдържанието и поставете на плот или друга защитена повърхност, за да избегнете повредите.
• Проверете съдържанието на пакета по списъка на доставените части в първата опаковка, за да се уверите, че компонентите не са повредени. Не използвайте повредени или дефектни части.
• Прочетете внимателно всички инструкции, преди да започнете монтажа.

Важни инструкции за безопасност

Внимавайте при монтажа и работата с устройството. Прочетете настоящите инструкции преди монтажа и внимателно ги следвайте. При монтажа използвайте подходящо обезопасително оборудване.

За помощ при монтажа се обърнете към квалифициран техник.

• Ако не разбирате настоящите инструкции или имате съмнения относно безопасността на монтажа.
• Ако не сте сигурни относно материала на стената, се посъветвайте с квалифициран монтажен техник.

Не използвайте продукта за други цели или в непосочени в настоящите инструкции конфигурации. С настоящото отказваме да поемем всякаква отговорност за наранявания или щети, произтичащи от неправилно сглобяване, неправилен монтаж или използване на продукта.

BG

ПРЕДУПРЕЖДЕНИЕ	Стойката за телевизор трябва да се захване здраво към вертикална стена. Ако не бъде монтирана правилно, е възможно да падне и да причини наранявания или щети.
Необходими инструменти	Свредло 5/32"(4mm)Отвертка	Свредло за зидария 3/8"(10mm)Комплект за намиране на греди	Френски ключ или приборна розеткаНивелир

Забележка: Доставените в комплекта монтажни компоненти и крепежни елементи не са предназначени за монтаж на стени с арматура или стени от вулканични блокове. Ако необходимите за монтаж крепежни елементи не са включени в доставката, проверете в местния железарски магазин за подходящи за приложението елементи.

Списък на частите

(1) Стойка за закрепванекъм стената - a	(1) Конзола за левиямонитор - b	(1) Конзола за десниямонитор - c
(4) Болт M4x12 - d (4) Болт M5x12 - e (4) Болт M6x12 - f (4) Болт M8x16 - g
(4) Болт M4x30 - h (4) Болт M5x30 - i (4) Болт M6x35 - j (4) Болт M8x40 - k
(4) M4/M5Дистанционна втулка-1	(4) M6/M8Дистанционна втулка-m (8) M4/M5 Шайба-n (4) M6/M8 Шайба-o
(3) Болт за дърво сквадратна глава-р	(3) Шайба на болт за дървос квадратна глава-q	(3) Анкер за стоманобетон-г

BG

Монтиране на конзолите за монитора към телевизора на равна плоскост

Преди всичко, уверете се, че диаметърът на болт (d,e,f,g) е подходящ за ваши телевизор. След като установите правилният диаметър, моля, вижте съответната диаграма по-долу. Вие ще завиете болта в телевизора, използвайки правилната шайба(n,o). Уверете се, че конзолите за монитора(b,c) са вертикално центрирани и подравнени една с друга.

Монтиране на конзолите за монитора към телевизора на огъната плоскост

Преди всичко, уверете се, че диаметърът на болт (h,i,j,k) е подходящ за ваши телевизор. След като установите правилният диаметър, моля вижте съответната диаграма по- долу. Вие ще завиете болта в телевизора като използвате правилната шайба (n,o) и дистанционна втулка (l,m). За диаметрален болт M4 или M5, вие ще се нуждаете от друга M4/M5 шайба между конзолата за монитора и дистанционната втулка. Уверете се, че конзолите за монитора са вертикално центрирани и подравнени една с друга.

Монтиране на стенна пластина към стената

Монтиране към тухла, твърд бетон и бетонен блок:

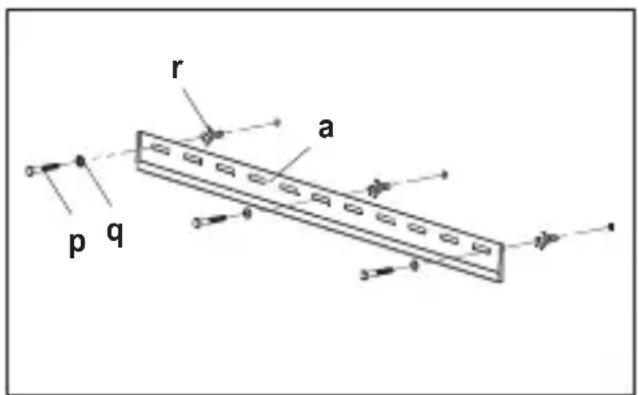

Използвайте стенната пластина (а) като шаблон, за да отбележите 3 места за дупки на стената. Уверете се, че тези дупки са на едно ниво. Предварително пробийте дупки 3/8"(10mm) с тънкостенна елмазна глава на най-малко 2.4"(60mm) дълбочина. Поставете дюбел за стоманобетон(r) във всяка от тези дупки. Уверете се, че дюбелът е поставен напълно изравнен с циментовата повърхност, дори и да има пласт стена без спойка от хоросан или друг материал. Прикрепете стенната пластина към стената, като използвате Зрсб болта за дърво с квадратна глава(p) и Зрсшайби за болтовете за дърво(q), показани в диаграмата 2А.

Монтиране с щифтове за дърво:

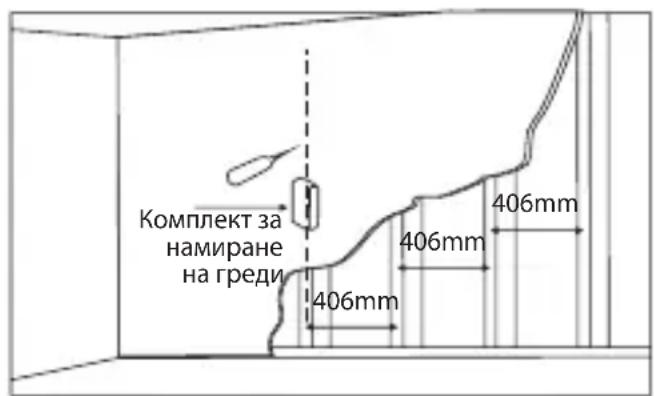

Стенната пластина(а) трябва да бъде монтирана към два дървени щифта най-малко на разстояние 16"(406mm) един от друг. Използвайте сензор за болтове за да локализирате два съседни щифта. Можете да проверите къде са разположени щифтовете с шило или дълъг нокът, както е показано в диаграма 2В. Предварително пробийте дупка, дълбока 2.4"(60mm) на желаната височина във всеки щифт, като използвате 5/32"(4mm) свредло. Уверете се, че тези дупки са в центъра на шифтовете и изравнени една с друга. Прикрепете стенната пластина към стената, като използвате 2pcs болта за дърво с квадратна глава(р) и 2pcs шайби за болтовете за дърво(q).

Схема 2А Схема 2В

Прикрепяне на монитора към стенната пластина

Предупреждение: За повдигането на някои телевизори може да се необходими двама човека! Ние не сме отговорни за персонално нараняване или повреда на продукта.

Първо издърпайте въжето от всеки край на конзолата (b,c), за да освободите пружинната заключваща система, както е показано в диаграма ЗА, след това закачете конзолата на стенната пластина(a), най-накрая отпуснете въжето, за да закрепите конзолите на място, както е показано на диаграма ЗВ.

Схема 3А Схема 3В

Благодарим, че избрахте нашите продукти. Надяваме се да останете доволни от употребата им.

RU

Распаковывание

Продукт Модел на продукта
Дата на покупка на продукта Име и адрес на продавача
Повреди (дата, описание, длъжност на лицето, което приема продукта, първо име,фамилия и подпис)

1. Гаранционен период

Гаранцията влиза в сила в деня, когато купувачът получи продукта от продавача. Гаранционният период е отбелязан на опаковката на продукта.

2. Гаранционни условия

Гаранцията е валидна само при представяне на оригинален документ за придобиване на продукта и този гаранционен лист, който включва име на модела на продукта, дата на покупка на продукта, име и адрес на продавача.

Ако е отбелязано, че по време на гаранционния период продуктът има дефекти и те не са резултат от причини, за които гаранцията не се прилага, както е отбелязано в абзаците по-долу, производителят приема да замени продукта.

Гаранцията не е валидна за редовно тестване, поддръжка и ремонт или замяна на частите, които се износват естествено.

Гаранцията не е валидна, ако повредата или дефектите са се появили вследствие на следните причини:

• Неправилен монтаж на продукта, неправилна употреба и/или работа с продукта, без да се следва наръчника, техническите изисквания и стандартите за безопасност, предоставени от производителя, и освен това неподходящо складиране, падане от високо, както и силни удари.
  • Корозия, кал, вода и пясък.
• Ремонтни работи, модификации или почистване, които не са извършени от сервис, оторизиран от производителя.
• Използване на резервни части, софтуер или консумативни материали, които не са подходящи за продукта.
• Инциденти или събития или всякакви други причини, независещи от производителя, в това число гръмотевици, вода, огън, магнитно поле и неподходящо проветряване.
• Ако продуктът не отговаря на стандарти и спецификации на дадена в която не е закупен. Всеки опит да се адаптира продукта, за да се изпълнят технически изисквания и изисквания за безопасност като тези в другите държави, анулира всички права на гаранционно обслужване.

Ако не се открият дефекти в продукта, всички разходи, свързани с обслужването, се покриват от купувача.
