7009074 - Монтаж за Плосък Екран Acme United - Безплатно ръководство за потребителя

Тип продукт	Монтаж за плосък екран
Марка	Acme United
Модел	7009074
Съвместими размери на екрана	26 до 55 инча
VESA съвместимост	200x200, 300x300, 400x400 mm
Максимален капацитет на тегло	50 kg (110 lbs)
Материал	Стомана
Обхват на наклон	-5° до +15°
Обхват на завъртане	±60°
Ротация	360°
Разстояние от стената	1.5 до 2.5 инча
Инсталация	Монтаж на стена с включен хардуер
Захранване	Няма (пасивно)
Инструкции за почистване	Избършете със суха кърпа; избягвайте разтворители
Предупреждение за безопасност	Уверете се, че стената може да поддържа теглото; използвайте предпазен кабел
Резервни части	Свържете се с обслужването на клиенти на Acme United
Ремонтируемост	Не подлежи на обслужване от потребителя; потърсете професионална помощ
Гаранция	1 година ограничена
Съдържание на опаковката	Монтаж, комплект хардуер, ръководство

Често задавани въпроси - 7009074 Acme United

Какво е максималното тегло на екрана, което този монтаж може да поддържа?

Acme United 7009074 поддържа плоски екрани до 50 kg (110 lbs).

Този монтаж съвместим ли е с моя телевизор?

Той е съвместим с телевизори, които имат VESA модели от 200x200, 300x300 или 400x400 mm и размери на екрана от 26 до 55 инча.

Мога ли да наклоня телевизора си с този монтаж?

Да, монтажът предлага обхват на наклон от -5° до +15° за намаляване на отблясъците.

Колко далеч ще бъде телевизорът от стената?

След инсталация телевизорът ще бъде на 1.5 до 2.5 инча от стената.

Позволява ли монтажът завъртане?

Да, може да се завърта до ±60° и ротира 360° за гъвкави ъгли на гледане.

Какви инструменти са необходими за инсталация?

Ще ви трябват бормашина, нивелир и отвертка. Всички монтажни части са включени.

Безопасно ли е да се инсталира на гипсокартон?

Трябва да се уверите, че стената може да поддържа теглото. Използвайте греди или подходящи анкери. Препоръчва се предпазен кабел.

Как да почистя монтажа?

Избършете със суха кърпа. Не използвайте разтворители или абразивни почистващи препарати.

Къде мога да намеря резервни части?

Свържете се с обслужването на клиенти на Acme United за резервни части или резервен хардуер.

Може ли да се ремонтира монтажът?

Монтажът не подлежи на обслужване от потребителя. За ремонти се консултирайте с професионален монтажник.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 7009074 Acme United

Инструкции за разопаковане

• Отворете внимателно картонената кутия, отстранете съдържанието и поставете на плот или друга защитена повърхност, за да избегнете повредите.
• Проверете съдържанието на пакета по списъка на доставените части в първата опаковка, за да се уверите, че компонентите не са повредени. Не използвайте повредени или дефектни части.
• Прочетете внимателно всички инструкции, преди да започнете монтажа.

Важни инструкции за безопасност

Внимавайте при монтажа и работата с устройството. Прочетете настоящите инструкции преди монтажа и внимателно ги следвайте. При монтажа използвайте подходящо обезопасително оборудване.

За помощ при монтажа се обърнете към квалифициран техник.

• Ако не разбирате настоящите инструкции или имате съмнения относно безопасността на монтажа.
• Ако не сте сигурни относно материала на стената, се посъветвайте с квалифициран монтажен техник.

Не използвайте продукта за други цели или в непосочени в настоящите инструкции конфигурации. С настоящото отказваме да поемем всякаква отговорност за наранявания или щети, произтичащи от неправилно сглобяване, неправилен монтаж или използване на продукта.

ПРЕДУПРЕЖДЕНИЕ	Стойката за телевизор трябва да се захване здраво към вертикална стена. Ако не бъде монтирана правилно, е възможно да падне и да причини наранявания или щети.
Необходими инструменти	Свредло 5/32"(4mm)Отвертка	Свредло за зидария 3/8"(10mm)Комплект за намиране на греди	Френски ключ или приборна розеткаНивелир

Забележка: Доставените в комплекта монтажни компоненти и крепежни елементи не са предназначени за монтаж на стени с арматура или стени от вулканични блокове. Ако необходимите за монтаж крепежни елементи не са включени в доставката, проверете в местния железарски магазин за подходящи за приложението елементи.

BG

Списък на доставяните части

(1)Пластина за стенен монтаж-а	(2) Скоба за монитор - b (4)Малка допълнителна кука - с		(1)Застопоряваща лента - d
(4)Болт M4x12-e (4)Болт M5x12-f (4)Болт M6x12-g (4)Болт M8x12-h
(4)Болт M4x30-i (4)Болт M5x30-j (4)Болт M6x30-k (4)Болт M8x30-l
(4)Контрагайка M4-m (4)Контрагайка M5-n (4)Контрагайка M6-o (4)Контрагайка M8-p
(4)Носач за дюбели M4/M5-q	(4)Носач за дюбели M6/M8 -r (8)Шайба M4/M5 -s (4)Шайба M6/M8 -t
(6)Винт за дърво -u (6)Гайка за винт за дърво-v		(6)Анкерен болт за бетон - w (4) Носещ болт - x (4)Гайка - y

Монтаж на мониторните скоби към телевизор с плосък гръб

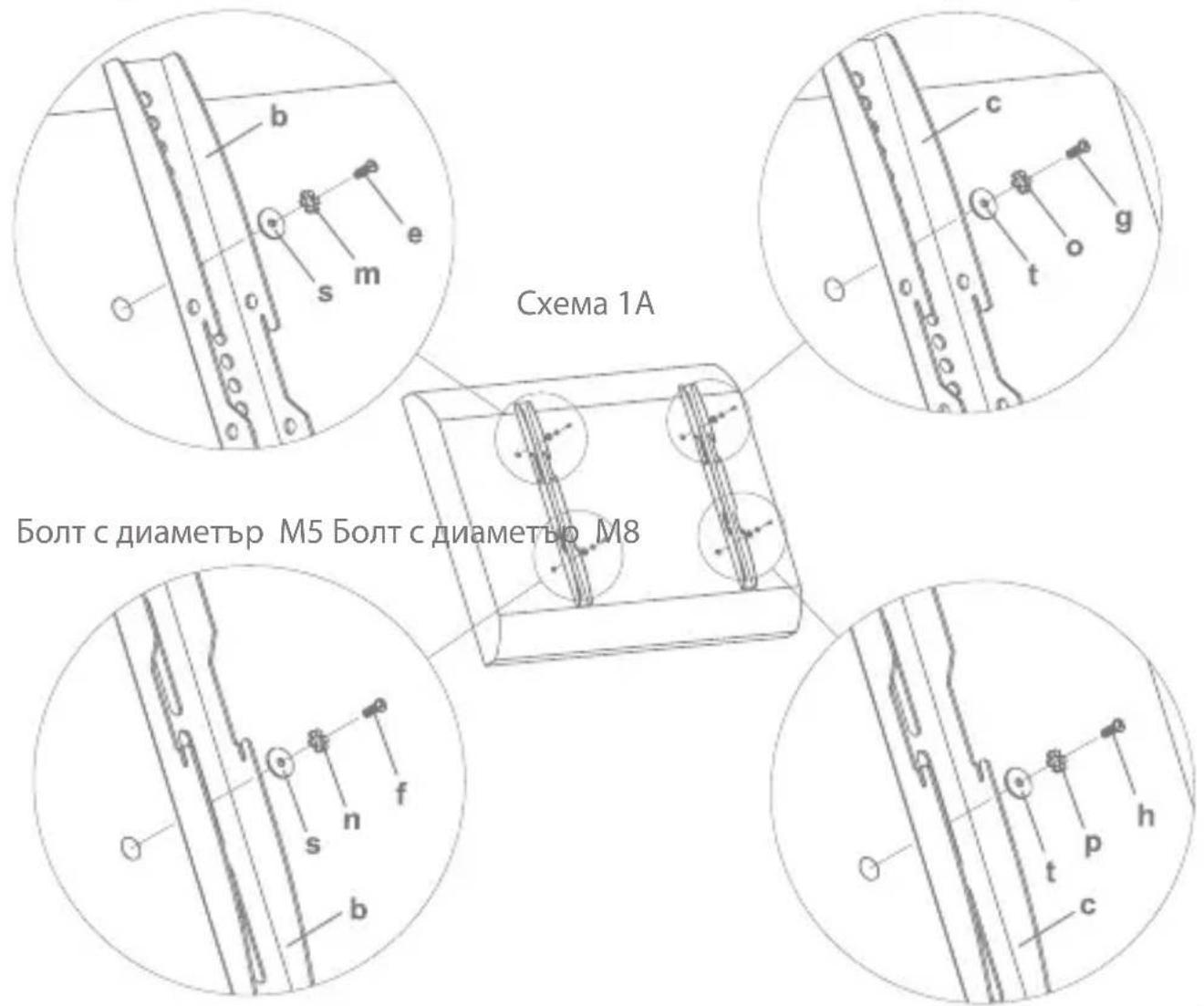

Първо се уверете, че диаметърът на болта (e,f,g,h) е подходящ за телевизора. След като определите правилния диаметър, вижте съответната схема. Навийте болта в телевизора и стегнете със съответната контрагайка (m, n, o, p) и шайба (s, t) Уверете се, че мониторните скоби (b, c) са центрирани вертикално и изравнени една спрямо друга.

Болт с диаметър М4

BG

Монтаж на мониторните скоби към телевизор със заоблен гръб

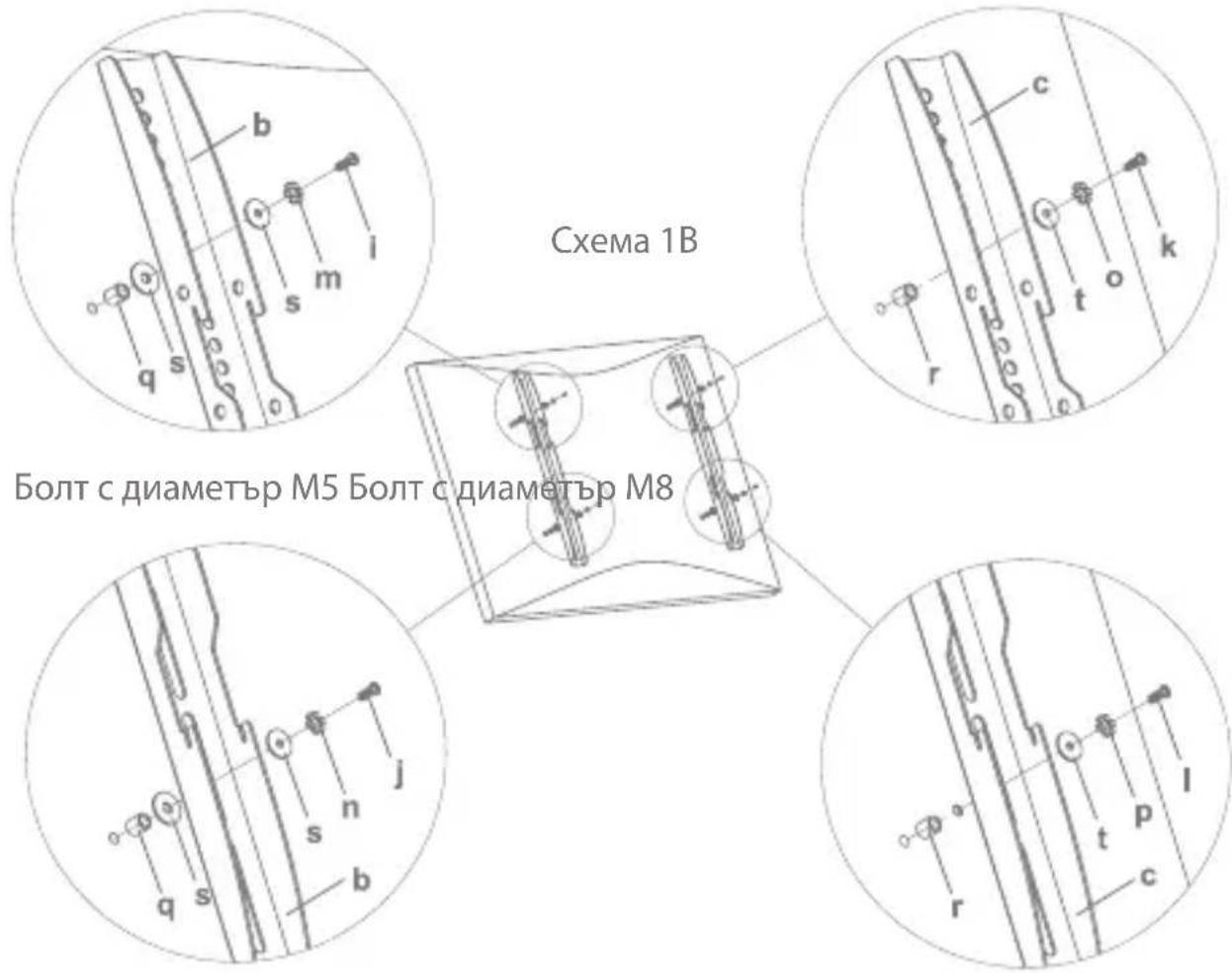

Първо се уверете, че диаметърът на болта (i,j,k,l) е подходящ за телевизора. След като определите правилния диаметър, вижте съответната схема по-долу. Навийте болта в телевизора и стегнете със съответната контрагайка (m, n, o, p), шайба (s, t) или носач за дюбел (q, r). За болтовете с диаметри M4 или M5 е необходимо друга шайба M4/M5 между мониторната скоба и носача за дюбел. Уверете се, че мониторните скоби са центрирани вертикално и изравнени една спрямо друга.

Болт с диаметър М4

Болт с диаметър М6

Монтаж към стената на пластината за стенен монтаж

Монтаж върху тухли, плътен бетон и бетонен блок:

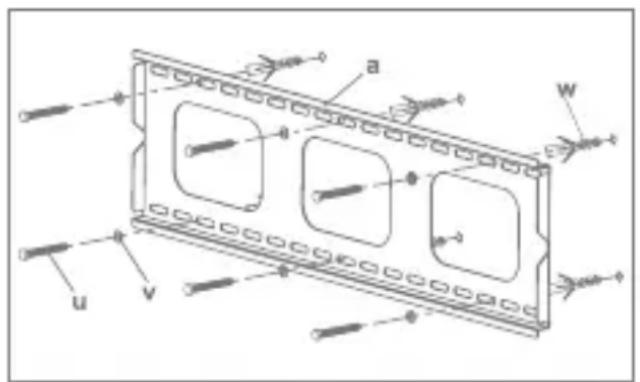

Използвайте пластината за стенен монтаж (а) като шаблон, за да отбележите местата за б отвора в стената. Трите са на горния ред отвори, а останалите три – на долния. Уверете се, че отворите са равни и че има разстояние от поне 150mm между всеки два отвора. Със свредло за зидария 10mm пробийте отвори с дълбочина поне 60mm. Поставете анкерен болт за бетон (w) във всеки от отворите. Уверете се, че анкерният болт е изравнен с повърхността на бетонната стена, дори ако пред него остава слой хоросан или друг материал. Захванете пластината за стенен монтаж към стената с помощта на б броя винта за дърво (u) и б броя шайби за винтове за дърво, както е показано на схема 2A.

Монтаж върху дървени греди:

Пластината за стенен монтаж (а) трябва да се монтира върху греди на разстояние поне 405 mm една от друга. Използвайте уреда за намиране на греди, за да намерите две съседни греди. Би било добре да проверите местата на гредите с шило или тънък пирон, както е показано на схема 2В. Пробийте дълбок отвор 2,4"(60mm) на съответната височина на всяка от гредите като използвайте свредло 5/32"(4mm). Уверете се, че отворите са в централната област на гредата и ги подравнете един спрямо друг. Използвайте пластината за стенен монтаж като шаблон, за да маркирате мястото на втория отвор за всяка от гредите.. Пробийте отвор с дълбочина 2,4"(60mm) при използване на свредло 5/32"(4mm) на обозначените места. Захванете пластината за стенен монтаж към стената с помощта на 4 броя винта за дърво (u) и 4 броя шайби за винтове за дърво (v).

Схема 2А Схема 2В

BG

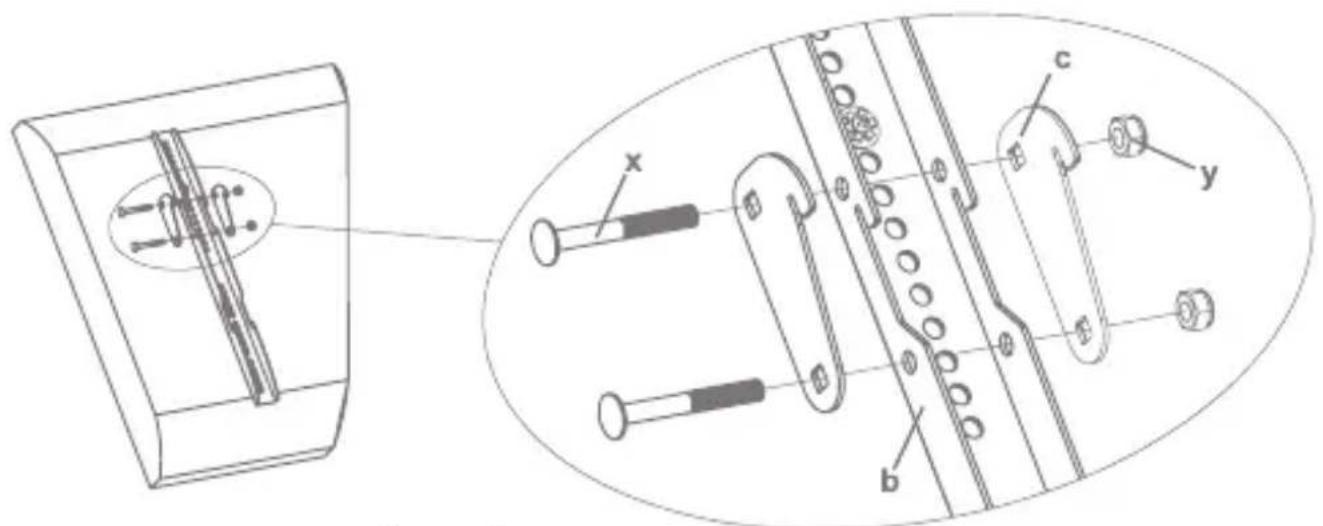

Можете да монтирате телевизора във всяка от двете позиции: Успоредно на стената или под наклон надолу 5 градуса. За да монтирате телевизора успоредно на стената, използвайте мониторните скоби (b). За да монтирате телевизора под наклон надолу 5 градуса първо трябва да скрепите двете малки допълнителни куки (d) към всяка от мониторните скоби с носещите болтове (x), както е показано на схема 3.

Захващане на монитора към пластината за стенен монтаж и поставяне на застопоря-ваща лента

Предупреждение: За повдигането на някои телевизори са необходими двама души! Не поемаме отговорност за наранявания или повреди на продукта.

Първо окачете мониторните скоби (b) върху горния край на пластината за стенен монтаж (a), а след това оставете долните скоби да се завъртят към долния край на пластината. Този процес е показан с монитор с плосък гръб на схема 4А, а схема 4В показва опцията за окачване под наклон надолу 5 градуса. Поставете застопоряващата лента (d) в отворите от долната страна на мониторните скоби така, че да бъде разположена зад задния фиксатор на пластината за стенен монтаж. След като застопоряващата лента премине извън другия край на пластината за монтаж на стена можете да добавите катинар за по-добра защита. За подробности вижте схема 4С.

Благодарим, че избрахте нашите продукти. Надяваме се да останете доволни от употребата им.

RU

Распаковывание

Продукт Модел на продукта
Дата на покупка на продукта Име и адрес на продавача
Повреди (дата, описание, длъжност на лицето, което приема продукта, първо име,фамилия и подпис)

1. Гаранционен период

Гаранцията влиза в сила в деня, когато купувачът получи продукта от продавача. Гаранционният период е отбелязан на опаковката на продукта.

2. Гаранционни условия

Гаранцията е валидна само при представяне на оригинален документ за придобиване на продукта и този гаранционен лист, който включва име на модела на продукта, дата на покупка на продукта, име и адрес на продавача.

Ако е отбелязано, че по време на гаранционния период продуктът има дефекти и те не са резултат от причини, за които гаранцията не се прилага, както е отбелязано в абзаците по-долу, производителят приема да замени продукта.

Гаранцията не е валидна за редовно тестване, поддръжка и ремонт или замяна на частите, които се износват естествено.

Гаранцията не е валидна, ако повредата или дефектите са се появили вследствие на следните причини:

• Неправилен монтаж на продукта, неправилна употреба и/или работа с продукта, без да се следва наръчника, техническите изисквания и стандартите за безопасност, предоставени от производителя, и освен това неподходящо складиране, падане от високо, както и силни удари.
  • Корозия, кал, вода и пясък.
• Ремонтни работи, модификации или почистване, които не са извършени от сервис, оторизиран от производителя.
• Използване на резервни части, софтуер или консумативни материали, които не са подходящи за продукта.
• Инциденти или събития или всякакви други причини, независещи от производителя, в това число гръмотевици, вода, огън, магнитно поле и неподходящо проветряване.
• Ако продуктът не отговаря на стандарти и спецификации на дадена в която не е закупен. Всеки опит да се адаптира продукта, за да се изпълнят технически изисквания и изисквания за безопасност като тези в другите държави, анулира всички права на гаранционно обслужване.

Ако не се открият дефекти в продукта, всички разходи, свързани с обслужването, се покриват от купувача.

Гарантийный талон

www.acme.eu/warranty
