7009074 - Lame Ekraani Tugi Acme United - Tasuta kasutusjuhend

Toote tüüp	Lameekraani kinnitus
Bränd	Acme United
Mudel	7009074
Ühilduvad ekraani suurused	26 kuni 55 tolli
VESA ühilduvus	200x200, 300x300, 400x400 mm
Maksimaalne kandevõime	50 kg (110 naela)
Materjal	Teras
Kallutusvahemik	-5° kuni +15°
Pöörlemisvahemik	±60°
Rotatsioon	360°
Kaugus seinast	1,5 kuni 2,5 tolli
Paigaldus	Seinale kinnitamine koos kaasasoleva riistvaraga
Toiteallikas	Puudub (passiivne)
Puhastusjuhised	Pühkige kuiva lapiga; vältige lahusteid
Ohutushoiatud	Veenduge, et sein talub raskust; kasutage turvakaablit
Varuosad	Võtke ühendust Acme United klienditeenindusega
Parandatavus	Mitte kasutaja poolt hooldatav; otsige professionaalset abi
Garantii	1 aasta piiratud
Pakendi sisu	Kinnitus, riistvarakomplekt, juhend

Korduma kippuvad küsimused - 7009074 Acme United

Mis on selle kinnituse maksimaalne ekraani kaal, mida see talub?

Acme United 7009074 toetab lameekraane kuni 50 kg (110 naela).

Kas see kinnitus sobib minu teleriga?

See sobib teleritega, millel on VESA mustrid 200x200, 300x300 või 400x400 mm ja ekraani suurused 26 kuni 55 tolli.

Kas ma saan selle kinnitusega oma telerit kallutada?

Jah, kinnitus pakub kallutusvahemikku -5° kuni +15°, et vähendada peegeldusi.

Kui kaugele jääb teler seinast?

Pärast paigaldust jääb teler seinast 1,5 kuni 2,5 tolli kaugusele.

Kas kinnitus võimaldab pöörlemist?

Jah, see võib pöörata kuni ±60° ja rotatsioon 360° paindlike vaatenurkade jaoks.

Milliseid tööriistu on paigaldamiseks vaja?

Teil on vaja puuri, loodi ja kruvikeerajat. Kõik paigalduskomplektid on kaasas.

Kas on ohutu paigaldada kipsplaadile?

Peate veenduma, et sein talub raskust. Kasutage poste või sobivaid ankruid. Turvakaabel on soovitatav.

Kuidas ma kinnitust puhastan?

Pühkige kuiva lapiga. Ärge kasutage lahusteid ega abrasiivseid puhastusvahendeid.

Kust leian varuosi?

Võtke ühendust Acme United klienditeenindusega varuosade või asendusriistvara jaoks.

Kas kinnitus on parandatav?

Kinnitus on mitte kasutaja poolt hooldatav. Parandamiseks konsulteerige professionaalse paigaldajaga.

KASUTUSJUHEND 7009074 Acme United

EE 28 Paigaldusjuhend 103 Garantiileht

Lahtipakkimisjuhised

• Avage ettevaatlikult pakk, võtke sisu välju ja asetage see kahjude vältimiseks papile või muule kaitsvale materjalile.
• Vörrelge pakendi sisu komplektile lisatud komponentide nimekirjaga (vt järgmist lehekülge) ning kontrollige, kas köik komponendid on olemas ja kahjustamata. Ärge kasutage kahjustatud ega defektseid osasid.
  • Enne paigaldamist lugege hoolega köik juhised läbi.

Oluline ohutusinfo

Olge selle seadme paigaldamisel ja kasutamisel ettevaatlik. Ärge alustage tööd enne kui olete juhendi läbi lugenud ja järgige hoolega köiki juhendis olevaid soovitusi. Kasutage paigaldamise ajal nõuetekohast kaitsevarustust.

Kutsuge endale appi kvalifitseeritud tehnik, kui:

• Te ei saa juhendist aru või kahtlete paigaldustööde ohutuses.
• Te pole kindel oma seina ehituses ja ei tea, mis materjalist sein tehtud on.

Ärge kasutage antud toodet niisugusel viisil ega niisuguses seadistuses, mida pole käesolevas juhendis selgesõnaliselt lubatud. Käesolevaga loobumeigasugusest vastutusest niisuguste kahju-või önnetusjuhtumite eest, mis on põhjustatud kasutusjuhendi mittejärgimisest seadme paigaldamisel või kasutamisel.

HOIATUS	See televiisorialus tuleb kinnitada kindlalt vertikaalsele seinale. Ebakorrektse paigalduse tagajärjel võib alus maha kukkuda ning põhjustada kehavigastusi ja/või materiaalseid kahjusid.
Vajalikud tööriistad	5/32" (4mm) puuriotsakVõti	3/8" (10mm) puurotsakNaastuleidja	Mutrivõti võivõtmete komplektLood

Märkus: käesolevas komplektis sisalduvaid komponente ei tohi paigaldada seintele, milles leidub terasest naaste, ega tuhaplaadist seintele. Kui komplektis ei sisaldu köik paigaldustöödeks vajalikud tööriistad, siis pöörduge lähimasse tööriistapoodi ja leidke sealt endale vajalikud vahendid.

EE

Komponentide nimekiri

(1)Seinaplaat-a	(2) Monitori kinnitusdetail - b (4) Väike lisahaak - c (1)Lukustuslatt - d
(4)M4x12 polt-e (4)M5x12 polt-f (4)M6x12 polt-g (4)M8x16 polt-h
(4)M4x30 polt-i (4)M5x30 polt-j (4)M6x35 Bolt-k (4)M8x40 polt-l
(4)M4 lukustusseib-m (4)M5 lukustusseib-n (4)M6 lukustusseib-o (4)M8 lukustusseib-p
(6) Keermestatud polt-u (6) Keermestatud poldi seib -v (6) Betooniankur-w			(2) Plastiknupp-x
(6)Keermega polt - u (6)Keermega poldi seib - v		(6)Betooniankur - w (4)Polt - x (4)Mutter - y

Monitori kinnituste kinnitamine lameda tagaosaga teleri külge

Esmalt määratlege teie telerile sobiv poldi diameeter (e,f,g,h). Pärast korrektse diameetri määratlemist vaadake allpool vastavat diagrammi. Keerake polt teleri sisse, kasutades sobivat lukustusseibi (m,n,o,p) ja seibe (s,t). Palun veenduge, et monitori kinnitusdetailid (b,c) asuvad vertikaalses keskpunktis ja on üksteisega kohakuti.

EE

Monitori kinnitusdetailide kinnitamine kumera tagaosaga teleri külge

Esmalt tehke kindlaks, millise diameetriga polt (i,j,k,l) teie telerile sobib. Pärast esimese diameetri kindlaks tegemist vaadake allpool vastavat diagrammi. Keerake polt korrektse lukustusseibi (m,n,o,p), seibide (s,t) ja vahedetailide (q,r) abil telerisse. M4 või M5 diameetriga poltide puhul peate monitori kinnitusdetaili ja vahedetaili vahele paigaldama veel ühe M4/M5 seibi. Palun veenduge, et monitori kinnitusdetailid asuvad vertikaalses keskasendis ja üksteise suhtes kohakuti.

M4 diameetriga polt

M6 diameetriga polt

Seinaplaadi kinnitamine seinale

Telliskivist, betoonist või betoonplokist seinale kinnitamine:

Kasutage seinaplaati (a) šabloonina ning märkige selle abil seinale 3 augu asukohad. Veenduge, et augud paiknevad köik samal tasapinnal. Eelpuurige vähemalt 2.4" (60mm) sügavused augud, kasutades 3/8" (10mm) puuriotsa. Sisestage igasse auku tüübel (v). Tüübel peab jääma betoonpinnaga ühetasaseks isegi juhul kui seinas on kipsplaadikiht või muu materjal, mis tüübli liikumist takistab. Kinnitage seinaplaat, nagu näidatud diagrammil 2A, kasutades 3 keermepolti (t) ja 3 keermepoldi seibi (u).

Puidunaelte paigaldus:

Seinaplaat (a) tuleb kinnitada kahe, üksteisest vähemalt 16" (406mm) kaugusel asuva puidunaela abil. Kahe körvutiasetseva naelala leidmiseks kasutage naelade otsimisseadet. Naelade asukohta on hea kindlaks teha näiteks naaskli või peenikese naela abil, nagu näidatud joonisel 2B. Eelpuurige 2,4" (60mm)-sügavune auk iga kinnituskoha juurde, kasutades 5/32"(4mm) puuriotsa. Veenduge, et puuritud augud asuvad kinnituskohtade keskpunktis ning on üksteisega kohakuti. Kinnitage seinaplaat 2 keermega poldi (t) ja 2 seibi (u) abil seinale.

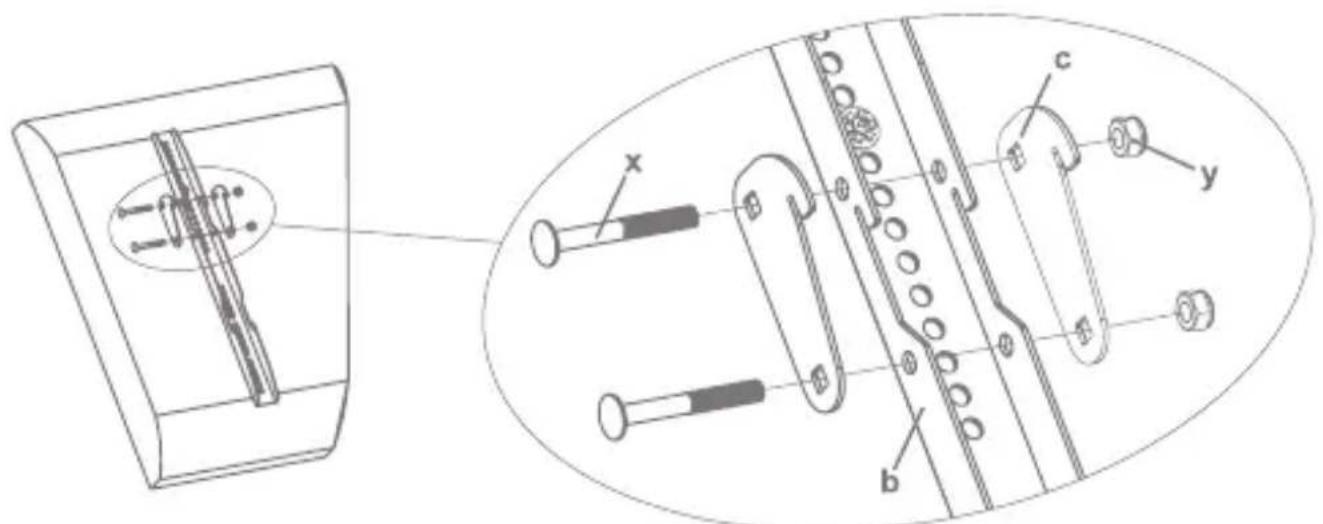

Valige kinnitusasend (kas plaadil või kuni 5 kraadi plaadilt eenduvalt)

Teleri võib kinnitada kas sirges asendis või kuni 5-kraadise allapoole suunatud kaldenurgaga. Sirgelt kinnitamiseks kasutage monitori kinnitusdetaile (b). Kuni minus viie kraadise kaldenurgaga kinnitamiseks peate esmalt lisama igale kinnitusdetailile kaks väikest lisakonksu (d), kaks polti (x) ja kaks mutrit (y), nagu on näha diagrammil 3.

Hoiatus: mönede telerite töstmiseks on vaja kaht inimest! Me ei vastuta võimalike kehavigastuste ega tootekahjustuste eest.

Esmalt haakige monitori kinnitusdetailid (b) seinaplaadi (a) ülaosa taha. Seejärel keerake monitori kinnitusdetailide alumine külg seinaplaadi alla. Diagrammil 4A on näha see toiming sirgel kinnitamisel ja diagrammil 4B kuni -5-kraadise kaldenurgaga kinnitamisel. Sisestage lukustuslatt (d) monitori kinnitusdetailide põhjas asuvatesse avadesse nii et see toetuks seinaplaadi alumisele äärele. Kui lukustuslatt läbib seinaplaadi teise külje, saate täiendava turvalisuse huvides lisada tabaluku. Vt diagrammi 4C.

Täname, et valisite meie toote!

PL

Toote nimetus Toote mudel
Toote ostmise kuupäev Müüja ärinimi, aadress
Puudused (kuupäev, kirjeldus, toote vastuvõtnud isiku amet, ees- ja perekonnanimi ning allkiri)

1. Müügigarantii tähtaeg

Müügigarantii kehtib alates päevast, mil ostja käesoleva toote müüjalt ostis. Müügigarantii tähtaeg on märgitud toote pakendile.

2. Garantiitingimused

Garantii kehtib ainult toote ostudokumendi originaali ja käesoleva garantiilehe esitamisel. Garantiilehele peab olema märgitud toote mudeli nimetus, toote müügikuupäev, müüja ärinimi ja aadress.

Kui garantiiaja vältel avastatakse tootel defekt ning kui seda ei põhjustanud allpool toodud garantii kehtetuks tunnistamise sätetes märgitud asjaolud, siis kohustub tootja toote parandama või välja vahetama.

Garantiid ei kohaldata regulaarse kontrolli, hoolduse ja loomulikul teel kulunud osade remondi või väljavahetamise suhtes.

Garantiid ei kohaldata juhul, kui kahju või rikked on põhjustanud

• toote ebaõige installeerimine, ebaõige kasutamine ja/või tootja esitatud toc kasutamisjuhendite, tehniliste nõuete või ohutusstandardite eiramine tootega töötamisel, samuti juhul, kui puudused põhjustas ebakorrektne ladustamine, toote mahakukkumine või tugevad löögid;
  • korrosioon, muda, vesi või liiv;
• tootja poolt volitamata teeninduskeskuses sooritatud remont, parandamine vāpuhastamine;
  • tootele ebasobivate varuosade, tarkvara või kulumaterjalide paigaldamine;
• önnetusjuhtumid või juhtumid või mis tahes muud asjaolud, mis toimusid mitte tootja süül, sh ka äikese, vee, tulekahju või magnetvälja toime ja ebaõige ventilatsioon;
• juhul kui toode ei vasta konkreetse riigi, mis ei ole ostu sooritamise riik, standardite või spetsifikatsioonide nõuetele. Mis tahes katse kohandada toodet teiste riikide tehnilistele nõuetele või ohutusnõuetele tühistab kõik õigused garantiiteenindusele.

Juhul kui tootel riket ei leita, tasub ostja köik teeninduskulud.
