Produkttyp	Plattskärmsfäste
Märke	Acme United
Modell	7009074
Kompatibla skärmstorlekar	26 till 55 tum
VESA-kompatibilitet	200x200, 300x300, 400x400 mm
Maximal viktkapacitet	50 kg (110 lbs)
Material	Stål
Lutningsområde	-5° till +15°
Vridområde	±60°
Rotation	360°
Avstånd från vägg	1,5 till 2,5 tum
Installation	Väggmontering med medföljande monteringsmaterial
Strömförsörjning	Ingen (passiv)
Rengöringsinstruktioner	Torka med torr trasa; undvik lösningsmedel
Säkerhetsvarning	Kontrollera att väggen kan bära vikten; använd säkerhetskabel
Reservdelar	Kontakta Acme Uniteds kundtjänst
Reparerbarhet	Kan inte repareras av användaren; sök professionell hjälp
Garanti	1 års begränsad
Förpackningsinnehåll	Fäste, monteringssats, manual

Vanliga frågor - 7009074 Acme United

Vad är den maximala skärmvikten som detta fäste kan bära?

Acme United 7009074 stödjer plattskärmar upp till 50 kg (110 lbs).

Är detta fäste kompatibelt med min TV?

Det är kompatibelt med TV-apparater som har VESA-mönster på 200x200, 300x300 eller 400x400 mm och skärmstorlekar från 26 till 55 tum.

Kan jag luta min TV med detta fäste?

Ja, fästet erbjuder ett lutningsområde på -5° till +15° för att minska reflexer.

Hur långt från väggen kommer TV:n sitta?

Efter installation kommer TV:n att vara 1,5 till 2,5 tum från väggen.

Tillåter fästet vridning?

Ja, det kan vridas upp till ±60° och rotera 360° för flexibla betraktningsvinklar.

Vilka verktyg behövs för installation?

Du behöver en borrmaskin, vattenpass och skruvmejsel. All monteringsmaterial medföljer.

Är det säkert att installera på gipsvägg?

Du måste kontrollera att väggen kan bära vikten. Använd reglar eller lämpliga pluggar. En säkerhetskabel rekommenderas.

Hur rengör jag fästet?

Torka med en torr trasa. Använd inte lösningsmedel eller slipande rengöringsmedel.

Var hittar jag reservdelar?

Kontakta Acme Uniteds kundtjänst för reservdelar eller ersättningsmaterial.

Går fästet att reparera?

Fästet är inte avsett för användarreparation. För reparationer, kontakta en professionell installatör.

BRUKSANVISNING 7009074 Acme United

• Försiktigt öppna kartongen, ta bort innehåll och lägg ut på kartong eller annan skyddande yta för att undvika skada.
• Kontrollera paketets innehållet mot supplied parts list på nästa sida för att säkerställa att alla komponenter mottogs oskadade. Använd inte skadade eller defekta delar.
• Läs noga igenom alla instruktioner innan du påbörjar installationen.

Viktig säkerhetsinformation

Installera och använd denna apparat med omsorg. Läs denna instruktion innan du börjar installationen, och följ noga alla anvisningar häri. Använd lämplig säkerhetsutrustning vid installationen.

Vänligen ring en kvalificerad installatör för hjälp om du:

• Om du inte förstår dessa anvisningar eller har några tvivel om säkerheten rörande installation.
• Om du är osäker på karaktären för din vägg, konsultera en kvalificerad installatör.

Använd inte denna produkt för andra ändamål och i en konfiguration som inte uttryckligen anges i denna instruktion. Vi avsäger oss härmed allt ansvar för skador som orsakats av felaktig hopsättning, felaktig montering eller felaktig användning av denna produkt.

	Denna TV-ram måste monteras fast på den vertikala väggen. Om ramen inte är korrekt installerad, kan den falla, vilket resulterar i eventuella skador och/eller skada.
Nödvändiga verktyg	5/32"(4mm) borrkronaSkruvmejsel	3/8"(10mm) stenborrStud Finder	Skiftnyckel eller socket setVattenpass

Obs: Beslag och hårdvara levererade i detta paket är inte avsedda för vägginstallationer med dubbar eller i cementblockväggar. Om den maskinvara du behöver för din installation inte ingår, kontakta din lokala järnaffär för korrekt beslagutrustning för applikationen.

SE

Lista över levererade komponenter

(1) Väggfäste-a	(2) Monitorfäste - b	(1) Höger monitorfäste - c	(1) Låskolv - d
(4) M4x12 skruv-e (4) M5x12 skruv-f (4) M6x12 skruv-g (4) M8x16 skruv-h
(4) M4x30 skruv-i (4) M5x30 skruv-j (4) M6x35 skruv-k (4) M8x40 skruv-l
(4)M4 Låsbricka-m (4)M5 Låsbricka-n (4)M6 Låsbricka-o (4)M8 Låsbricka-p
(4)M4/M5 Distansbricka-q	(4)M6/M8 Distansbricka-r (8)M4/M5 bricka-s (4)M6/M8 Bricka-t
(6) Låsskruv-u (6) Låsskruvsbricka-v (6) Betongplugg - w (4) Rundskruv - x			(4) Mutter - y

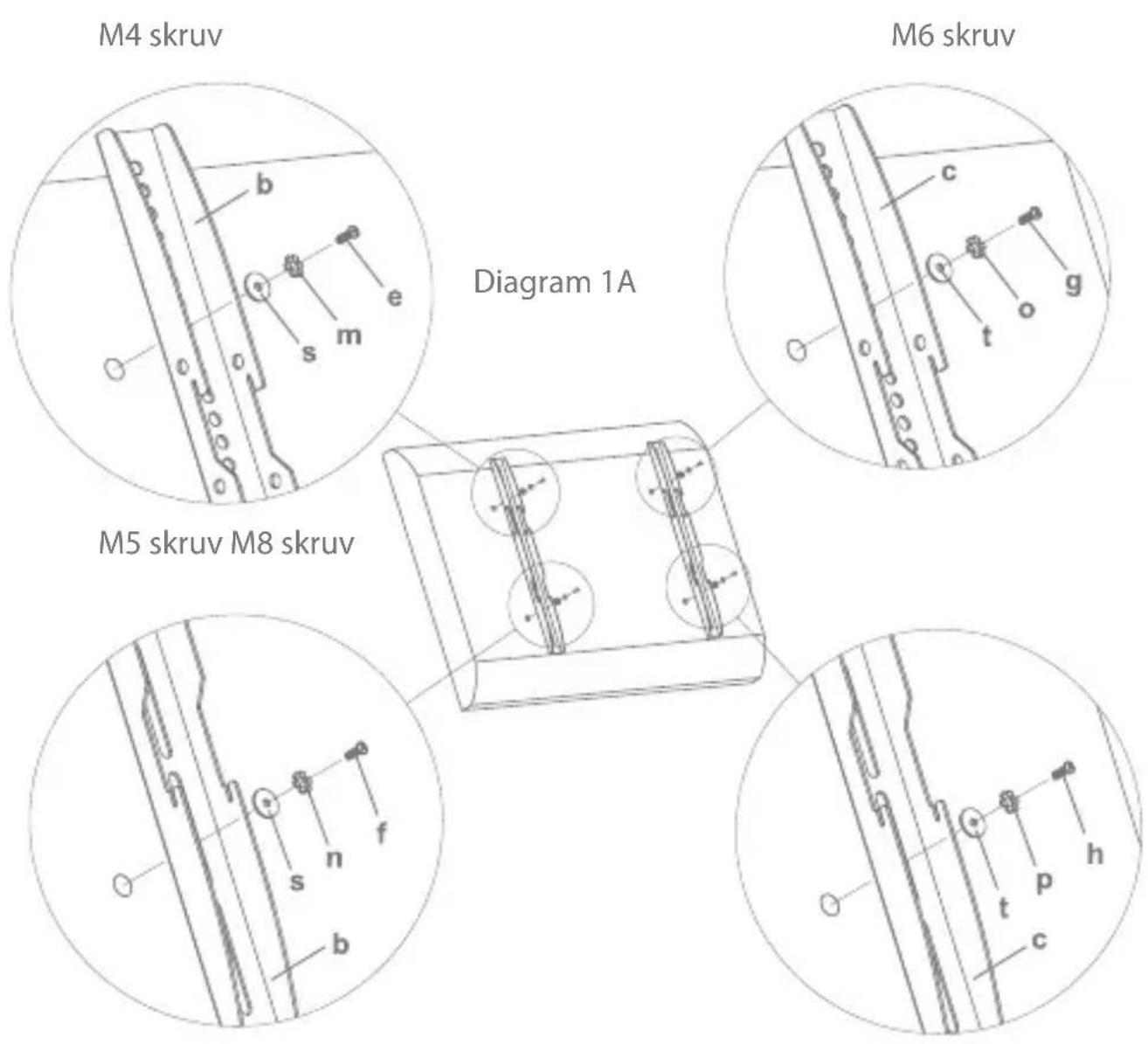

Montera monitor fästet till en TV med flat baksida

SSe först och främst till att diametern på skruv (e,f,g,h) passar din TV. När du har bestämt den rätta diametern, se följande diagram. Skruva i skruven i TV med hjälp av den korrekta låsbrickan (m,n,o,p) och bricka. Se till att monitor fästet (b,c) är vertikalt centrerat och i nivå med varandra.

SE

Montera monitor fästet till en TV med rundad baksida

Först bestäm diametern på skruven (i,j,k,l) som din TV kräver när du har bestämt detta se diagrammet nedan. Skruva i skruven i TV med hjälp av den korrekta lockbrickan (m,n,o,p) och bricka (s,t) och distansbricka (q,r). För M4 eller M5 skruven behöver du en M4/M5 bricka mellan monitorfästet och distansbriskan. Se till att monitor fästet är vertikalt centrerat och i nivå med varandra.

Montera väggfästet på väggen

Montering på tegel, murad betong och betong block:

Använd väggfästet (a) som en mall för att märka ut 6 hål på väggen. Tre i översta raden och tre i den nedre. Se till att hålen är i nivå och att det är minst 6" (150mm) avständ mellan hålen. Förborra dessa hål med ett 3/8" (10mm) betong borr till minst 2,4" (60mm) djup. Sätt i en betong plugg(w) i vardera hålet. Se till att pluggen sitter jämnt med betongytan även om det finns lager av gipsvägg eller annat material framför. Fäst väggfästet mot väggen med de 6 lockskruvarna (u) och 6 lockskruvsbrickor (v), som visas i diagram 2A.

Montering på träregel:

Väggfästet(a) måste monteras på två träreglar på minst 16"(406mm) avständ. Använd en regel sökare för att lokalisera två närliggande träreglar. Som en god id'e verifiera reglarnas placering med en syl eller tunn spik som visas i diagram 2B. Förborra ett 2,4"(60mm) djupt hål på den önskade höjden på varje regel med ett 5/32"(4mm) borr. Se till att dessa hål är i mitten på regeln och i nivå med varandra. Använd väggfästet (a) som en mall för att märka ut det andra hålet på respektive regel. Borra 2,4"(60mm) djupa hål med ett 5/32" (4mm) borr på de markerade platserna. Fäst väggfästet mot väggen med de 4 lässkruvarna (u) och 4 lässkruvsbrickor (v), som visas i diagram 2A.

Välj monteringsläge plant eller minus 5 grader

Du kan montera din TV i två lägen: plant eller i en 5 graders nedåtlutning. För att montera TV-n plant använd endast monitor färstet(b). För att montera TV-n i minus 5 graders lutning måste du first addera två små krokar(d) till varje monitor fäste med två vagnskruvar(x) och två muttrar(y) som visas i diagram 3.

Fästa monitorn till väggfästet och föra in låskolvarna.

Varning: Vissa TV-apparater kan kräva två personer för att lyfta! Vi ansvarar inte för person- eller produktskador.

Häng först monitor fästet(b) över toppen på väggfästet(a), låt sedan botten på monitor fästet vrida till nederdelen på väggfästet. Detta visas med plan montering i diagram 4A, och med minus 5 graders lutning i diagram 4B. För in låskolven(d) i spåren i botten på monitor fästet så att det sitter mellan botten märket och väggfästet. När låskolven kommer ut på andra sidan av väggvästet kan ett hänglås adderas för extra säkerhet. Detaljer se diagram 4C.

Tack för att du valt vår produkt, mycket nöje.

RO

Produkt Modell
Inköpsdatum Inköpsställe, adress
Fel (datum, beskrivning, produktmottagarens position, förnamn, efternamn och namnteckning)

1. Garantiperiod

Garantin gäller från den dag köparen inhandlar produkten på inköpsstället. Garantiperiodens varaktighet anges på förpackningen till produkten.

2. Garantivillkor

Vid åberopande av garanti måste konsumenten förutom denna garantisedel uppvisa ursprunglig inköpshandling som anger produktens modellbeteckning, inköpsdatum samt inköpsställets namn och adress.

Tillverkaren utfäster sig att ersätta inlämnad produkt om fel upptäcks på produkten under garantiperioden och detta fel inte kan härledas till orsaker som gör garantin ogiltig enligt beskrivningen nedan.

Garantin omfattar inte normal testning, normalt underhåll och reparation eller byten av komponenter som förslits på naturligt sätt.

Garantin gäller inte om skada eller felfunktion kan härledas till följande orsaker:

• Olämplig installation av produkten, olämplig användning av produkten som inte följer manualen, tekniska krav eller säkerhetsstandard som angivits av tillverkaren, och dessutom olämplig förvaring, fall från hög höjd liksom direkta slag.
  • Rost, lera, vatten och sand.
• Reparation, modifikation eller rengöring som utförts av någon som inte auktoriserats därtill av tillverkaren.
• Användning av reservdelar, programvara eller förbrukningsmaterial som inte avsedda för produkten.
• Olyckor eller andra händelser som inte tillverkaren ansvarar för och son blixtnedslag, kontakt med vatten, eld, magnetfält och även olämplig ventilation.
• Om produkten inte motsvarar gällande normer och föreskrifter i ett visst land, annat än det land som produkten inköptes i. Varje försök att modifiera produkten för att uppfylla tekniska krav och säkerhetsföreskrifter i annat land upphäver garantin.

Om inget fel kan hittas i produkten ska köparen stå för samtliga servicekostnader.
