7009074 - Wandhalterung für Flachbildschirme Acme United - Kostenlose Bedienungsanleitung

Produkttyp	Flachbildschirmhalterung
Marke	Acme United
Modell	7009074
Kompatible Bildschirmgrößen	26 bis 55 Zoll
VESA-Kompatibilität	200x200, 300x300, 400x400 mm
Maximale Tragfähigkeit	50 kg (110 Pfund)
Material	Stahl
Neigungsbereich	-5° bis +15°
Schwenkbereich	±60°
Drehung	360°
Abstand von der Wand	1,5 bis 2,5 Zoll
Installation	Wandmontage mit enthaltenem Montagematerial
Stromversorgung	Keine (passiv)
Reinigungshinweise	Mit einem trockenen Tuch abwischen; keine Lösungsmittel verwenden
Sicherheitshinweis	Stellen Sie sicher, dass die Wand das Gewicht tragen kann; verwenden Sie ein Sicherheitsseil
Ersatzteile	Kontaktieren Sie den Acme United Kundendienst
Reparierbarkeit	Nicht für den Benutzer reparierbar; professionelle Hilfe hinzuziehen
Garantie	1 Jahr eingeschränkt
Lieferumfang	Halterung, Montageset, Anleitung

Häufig gestellte Fragen - 7009074 Acme United

Was ist das maximale Bildschirmgewicht, das diese Halterung tragen kann?

Die Acme United 7009074 unterstützt Flachbildschirme bis zu 50 kg (110 Pfund).

Ist diese Halterung mit meinem Fernseher kompatibel?

Sie ist kompatibel mit Fernsehern, die VESA-Muster von 200x200, 300x300 oder 400x400 mm und Bildschirmgrößen von 26 bis 55 Zoll haben.

Kann ich meinen Fernseher mit dieser Halterung neigen?

Ja, die Halterung bietet einen Neigungsbereich von -5° bis +15° zur Reduzierung von Blendung.

Wie weit wird der Fernseher von der Wand entfernt sein?

Nach der Installation beträgt der Abstand des Fernsehers von der Wand 1,5 bis 2,5 Zoll.

Ermöglicht die Halterung ein Schwenken?

Ja, sie kann bis zu ±60° schwenken und 360° drehen für flexible Blickwinkel.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, eine Wasserwaage und einen Schraubendreher. Sämtliches Montagematerial ist enthalten.

Ist die Installation auf Trockenbau sicher?

Sie müssen sicherstellen, dass die Wand das Gewicht tragen kann. Verwenden Sie Ständer oder geeignete Dübel. Ein Sicherheitsseil wird empfohlen.

Wie reinige ich die Halterung?

Mit einem trockenen Tuch abwischen. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Acme United Kundendienst für Ersatzteile oder Ersatzmontagematerial.

Ist die Halterung reparierbar?

Die Halterung ist nicht für den Benutzer reparierbar. Für Reparaturen wenden Sie sich an einen professionellen Installateur.

BEDIENUNGSANLEITUNG 7009074 Acme United

DE 44 Installationsanleitung 105 Garantieblatt

Diagramm 2A Diagramm 2B

Diagramm 4A
Diagramm 4B Diagramm 4C

• Öffnen sie die verpackung vorsichtig, nehmen sie alle teile heraus und legen sie sie auf einer unterlage ab, um schäden zu vermeiden.
• Vergleichen sie den inhalt mit der teileliste auf der nächsten seite auf vollständigkeit und unversehrtheit. Benutzen sie keine beschädigten teile.
• Lesen sie alle anleitungen, bevor sie mit der montage beginnen.

Wichtige sicherheitshinweise

Installieren und bedienen sie das gerät vorsichtig. Lesen sie alle anleitungen, bevor sie mit der montage beginnen und befolgen sie die anleitungen. Benutzen sie während der montage die korrekte schutzausrüstung.

Bitte wenden sie sich an einen fachbetrieb, falls sie:

• Diese anleitungen nicht verstehen oder zweifel an der sicherheit der installation haben;
  • Den aufbau ihrer wand nicht genau kennen.

Benutzen sie dieses produktausschließlich für seinen bestimmungszweck, wie in dieser anleitung beschrieben. Wir lehnen jegliche haftung für verletzungen und schäden aufgrund unsachgemäßer montage, installation und nutzung dieses produkts ab.

WARNUNG	Diese TV-Halterung muss sicher an einer senkrechten Wand befestigt werden. Bei unsachgemäßer Installation kann die Halterung herunterfallen und zu Verletzungen und Sachschäden führen.
Benötigte Werkzeuge	4 mm BohrerKreuzschlitzschraubendreher	10 mm SteinbohrerBalkensucher	MaulschlüsselWasserwaage

Bitte beachten Sie: Die Komponenten der Halterung und die Beschläge sind nicht zur Montage an Wänden mit Metallbalken oder aus Schlackenbetonblocks geeignet. Sind die Beschläge, welche Sie für Ihre Montage benötigen, nicht mitgeliefert, so wenden Sie sich bitte an Ihren örtlichen Baumarkt für die korrekten Befestigungsmittel für dieses Gerät.

DE

Lieferumfang

(1) Wandplatte-a (2) Bildschirmhalterung - b (4) Kleiner		zusätzlicher Haken - c	(1) Sicherheitsbolzen - d
(4) Bolzen M4x12-e (4) Bolzen M5x12-f (4) Bolzen M6x12-g (4) Bolzen M8x16-h
(4) Bolzen M4x30-i (4) Bolzen M5x30-j (4) Bolzen M6x35-k (4) Bolzen M8x40-l
(4) Zahnscheibe M4-m (4) Zahnscheibe M5-n (4) Zahnscheibe M6-o (4) Zahnscheibe M8-p
(4) AbstandhalterM4/M5-q (4) Abstandhalter M6/M8-r (8) Unterlegscheibe M4/M5-s			(4) UnterlegscheibeM6/M8-t
				[SGD2]
(6) Schlüsselschraube-u (6) SchlüsselschraubeUnterlegscheibe-v		(6) Wanddübel - w (4) Schlossschraube-x	(4) Mutter-y

6) Schlüsselschraube-u (6) Schlüsselschraube Unterlegscheibe-v
(6) Wanddübel - w (4) Schlossschraube - x
(4) Mutter -y

Montage der Bildschirmhalterungen an Fernseher mit flacher Rückseite

Finden Sie zunächst den korrekten Befestigungsbolzen (e, f, g, h) für Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung. Drehen Sie die Bolzen mit den korrekten Zahnscheiben (m, n, o, p) und Unterlegscheiben (s, t). Bitte achten Sie darauf, dass die Bildschirmhalterungen (b, c) senkrecht und waagerecht ausgerichtet sind.

DE

Montage der Bildschirmhalterungen an Fernseher mit gewölbter Rückseite

Finden Sie zunächst den korrekten Befestigungsbolzen (i, j, k, l) für Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung. Drehen Sie die Bolzen mit den korrekten Zahnscheiben (m, n, o, p), Unterlegscheiben (s, t) und Abstandhalter (q, r). Für die M4 oder M5 Bolzen benötigen Sie eine weitere Unterlegscheibe M4/M5 zwischen der Bildschirmhalterung und dem Abstandhalter. Bitte achten Sie darauf, dass die Bildschirmhalterungen senkrecht und waagerecht ausgerichtet sind.

Montage der Wandplatte an der Wand

Montage an gemauerter Wand oder Betonwand:

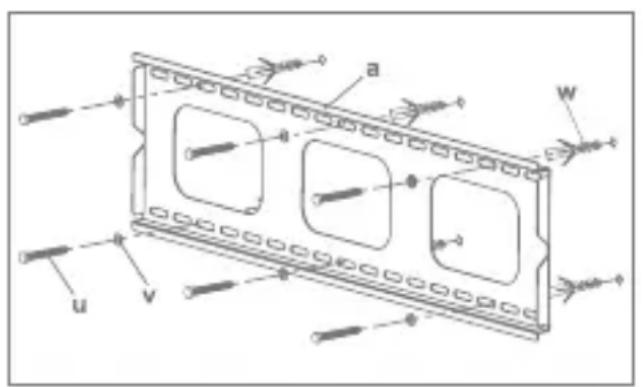

Benutzen Sie die Wandplatte (a) als Schablone zum Markieren von 6 Bohrlöchern an der Wand. Drei in der oberen Reihe der Langlöcher und drei in der unteren Reihe. Achten Sie darauf, dass die Löcher waagerecht und wenigstens 150 mm voneinander entfernt sind. Bohren Sie die Löcher mit einem 10 mm Steinbohrer mindestens 60 mm tief. Setzen Sie jeweils einen Wanddübel (w) in die Löcher ein. Achten Sie darauf, dass die Dübel nicht überstehen. Setzen Sie die Wandplatte mit 6 Schlüsselschrauben (u) und 6 Unterlegscheiben für Schlüsselschrauben (v) an der Wand an, wie in Abbildung 2A dargestellt.

Montage an Holzbalken:

Die Wandplatte (a) muss an zwei Holzpfosten wenigstens 406 mm voneinander entfernt montiert werden. Finden Sie mit einem Balkensucher zwei nebeneinanderliegende Balken. Vergewissern Sie sich mit einer Ahle oder einem dünnen Nagel über die Lage der Balken, wie in Abbildung 2B dargestellt. Bohren Sie ein 60 mm tiefes Loch in der gewünschten Höhe mit einem 4 mm Bohrer in den Balken vor. Achten Sie darauf, dass die Löcher im mittleren Bereich des Balkens liegen und waagerecht ausgerichtet sind. Benutzen Sie die Wandplatte als Schablone zum Markieren des jeweils zweiten Loches im Balken. Bohren Sie mit einem 4 mm Bohrer 60 mm tief vor. Setzen Sie die Wandplatte mit 4 Schlüsselschrauben (u) und 4 Unterlegscheiben für Schlüsselschrauben (v) an der Wand an.

Abbildung 2A Abbildung 2B

Auswahl der Montageposition flach oder minus 5 Grad

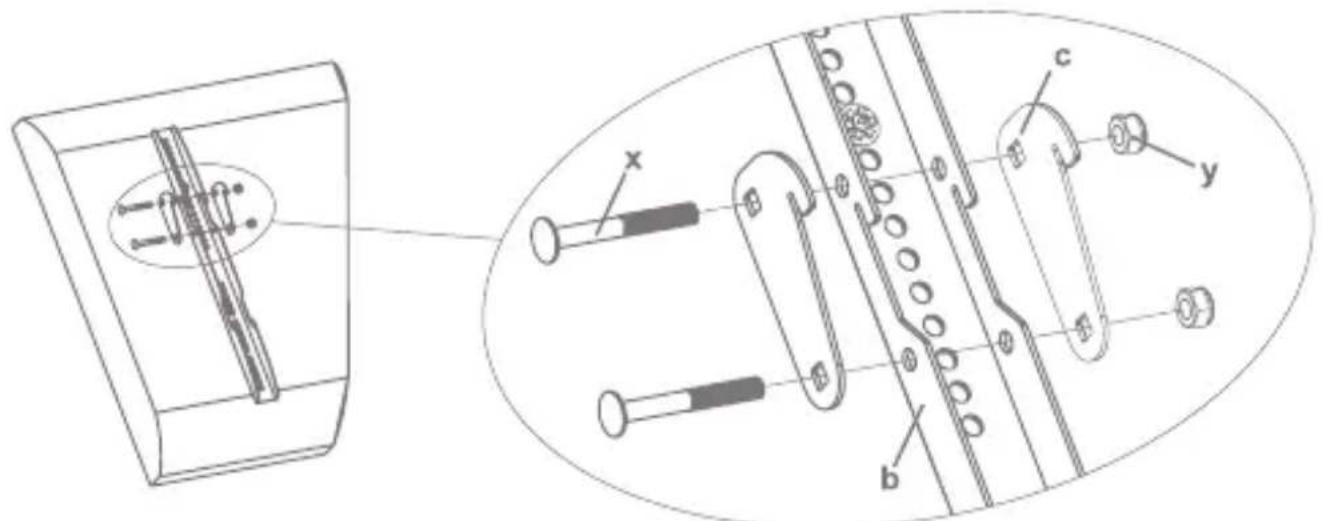

Sie können Ihren Fernseher in zwei Positionen montieren: flach oder um 5 Grad abwärts gerichtet. Zur Montage flach an der Wand benutzen Sie nur die Bildschirmhalterungen (b). Zur Montage des Fernsehers im Winkel von minus 5 Grad müssen Sie zunächst die zwei kleinen zusätzlichen Haken (d) mit zwei Schlossschrauben (x) und zwei Muttern (y) an den Bildschirmhalterungen befestigen, wie in Abbildung 3 dargestellt.

Montage des Bildschirms an der Wandplatte und Einsetzen des Sicherungsbolzens

Warnung: Einige Fernseher müssen von zwei Personen angehoben werden! Wir übernehmen keine Haftung für Verletzungen oder Sachschäden.

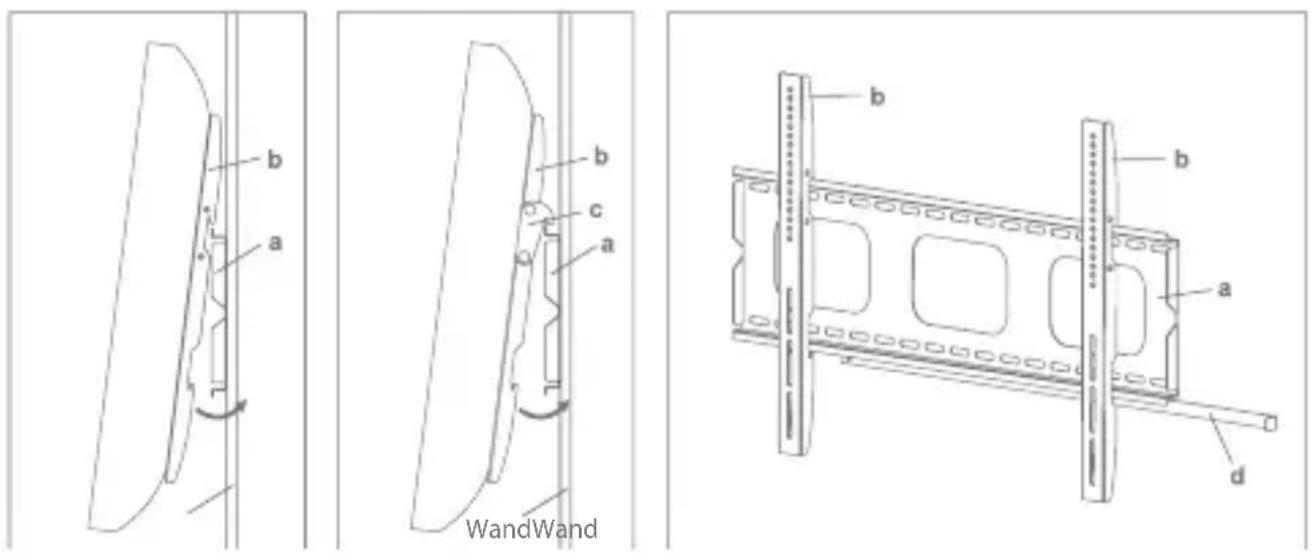

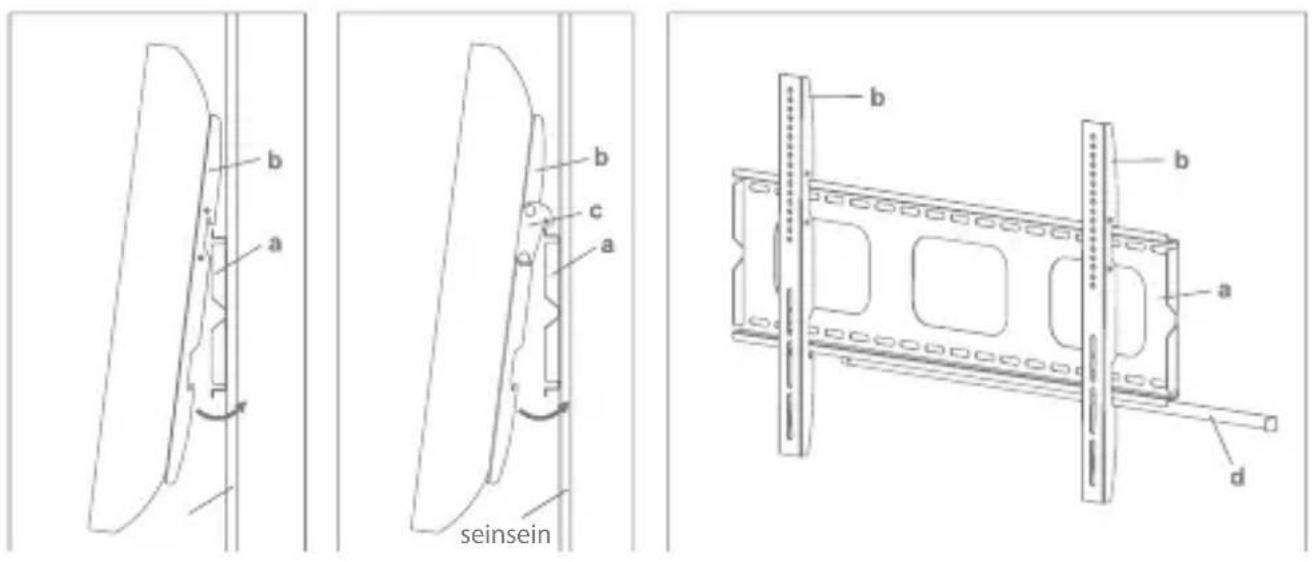

Haken Sie die Bildschirmhalterungen (b) zunächst oben in der Wandplatte (a) ein, dann kippen Sie die Unterseite der Bildschirmhalterungen an die Unterseite der Wandplatte. Dieser Vorgang ist mit der flachen Montage in Abbildung 4A und mit der Montage im Winkel von minus 5 Grad in Abbildung 4B dargestellt. Setzen Sie den Sicherungsbolzen (d) in die Langlöcher unten in den Bildschirmhalterungen ein, sodass er hinter der unteren Nase der Wandplatte sitzt. Wenn der Sicherungsbolzen auf der anderen Seite der Wandplatte herauskommt, kann ein Vorhangschloss für zusätzliche Sicherheit angebracht werden. Einzelheiten sehen Sie in Abbildung 4C.

Abbildung 4B
Abbildung 4CAbbildung 4A

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben, viel Spaß damit.

FI

Produkt Modell des Produktes
Kaufdatum des Produktes Benennung,	Adresse des Verkäufers
Defekte (Datum, Beschreibung, Funktion der Person, die das Produkt angenommen hat, Vorname, Name und Unterschrift)

1. Garantiezeit

Die Garantie ist ab dem Tag gültig, an dem der Käufer dieses Produkt vom Verkäufer gekauft hat. Die Garantiezeit ist auf der Verpackung des Produkts angegeben.

2. Garantiebedingungen

Die Garantie gilt nur im Zusammenhang mit der Originalkaufurkunde des Produktes und mit diesem Garantieblatt, in dem die Benennung des Produktmodells, das Kaufdatum des Produktes, die Benennung und Adresse des Verkäufers stehen.

Wenn in der Garantiezeit solche Defekte des Produktes festgestellt werden, deren Ursachen nicht in den erwähnten Absätzen stehen, wird keine Garantie erteilt. Der Hersteller verpflichtet sich das Produkt zu reparieren oder auszutauschen.

Die Garantieleistungen schließen die regelmäßige Kontrolle, Wartung und Reparatur sowie den Ersatz von gewöhnlich verschleißten Teilen nicht ein.

Es wird keine Garantie erteilt, wenn die Ursache des Schadens oder der Defekte wie folgt war:

• Fehlerhafte Installation des Produktes, falsche Bedienung und/oder Arbeit in Produkt ohne die Bedienungsanleitungen des Herstellers, fehlende Einhaltung von technische Anforderungen oder Sicherheitsbestimmungen sowie ungeeignete Lagerung, Sturz auf den Boden und harte Schläge.
  • Korrosion, Schlamm, Wasser oder Sand.
• Reparatur, Modifikationen oder Reinigung in einem, vom Hersteller nicht bevollmächtigten Service-Zentrum.
• Verwendung von für das Produkt ungeeigneten Ersatzteilen, Software oder Betriebsmaterialien.
• Unfälle oder Ereignisse sowie jegliche andere Ursachen, auf die der Hersteller keinen Einfluss hat, wie Blitzeinschlag, Wasser, Feuer, Magnetfelder und nicht ausreichende Lüftung.
• Wenn das Produkt nicht den Standards oder Spezifikationen des konkrete entspricht, in dem das Produkt gekauft wurde. Ein beliebiger Versuch, das Produkt den technischen oder Sicherheitsanforderungen anderer Länder anzupassen, führt zum Verlust aller Rechte auf die Garantieleistungen.

Wenn keine Defekte beim Produkt festgestellt werden, sind die mit der Bedienung verbundenen Kosten dem Käufer in Rechnung zu stellen.
