Product Type	Tasainen näyttöteline
Brand	Acme United
Model	7009074
Compatible Screen Sizes	26–55 tuumaa
VESA Compatibility	200x200, 300x300, 400x400 mm
Maximum Weight Capacity	50 kg (110 lbs)
Material	Teräs
Tilt Range	-5° – +15°
Swivel Range	±60°
Rotation	360°
Distance from Wall	1,5–2,5 tuumaa
Installation	Seinäkiinnitys mukana tulevilla tarvikkeilla
Power Supply	Ei mitään (passiivinen)
Cleaning Instructions	Pyyhi kuivalla liinalla; vältä liuottimia
Safety Warning	Varmista, että seinä kestää painon; käytä turvakaapelia
Spare Parts	Ota yhteyttä Acme Unitedin asiakaspalveluun
Reparability	Ei käyttäjän huollettavissa; pyydä ammattiapua
Warranty	1 vuoden rajoitettu takuu
Packaging Contents	Teline, kiinnityssarja, ohjekirja

Usein kysytyt kysymykset - 7009074 Acme United

Mikä on tämän telineen tukema enimmäisnäytön paino?

Acme United 7009074 tukee litteitä näyttöjä enintään 50 kg (110 lbs).

Onko tämä teline yhteensopiva TV:ni kanssa?

Se on yhteensopiva televisioiden kanssa, joissa on VESA-kiinnityskuvio 200x200, 300x300 tai 400x400 mm ja näyttökoko 26–55 tuumaa.

Voinko kallistaa televisiotani tällä telineellä?

Kyllä, teline tarjoaa kallistusalueen -5° – +15° heijastusten vähentämiseksi.

Kuinka kaukana televisio on seinästä?

Asennuksen jälkeen televisio on 1,5–2,5 tuumaa seinästä.

Salliiko teline kääntymisen?

Kyllä, se voi kääntyä jopa ±60° ja kiertyä 360° joustavien katselukulmien saavuttamiseksi.

Mitä työkaluja tarvitaan asennukseen?

Tarvitset poran, vaa'an ja ruuvitaltan. Kaikki kiinnitystarvikkeet ovat mukana.

Onko turvallista asentaa kipsilevyyn?

Sinun on varmistettava, että seinä kestää painon. Käytä rankoja tai sopivia ankkureita. Turvakaapelia suositellaan.

Kuinka puhdistan telineen?

Pyyhi kuivalla liinalla. Älä käytä liuottimia tai hankaavia puhdistusaineita.

Mistä löydän varaosia?

Ota yhteyttä Acme Unitedin asiakaspalveluun varaosia tai vaihtotarvikkeita varten.

Onko teline korjattavissa?

Teline ei ole käyttäjän huollettavissa. Korjauksia varten ota yhteyttä ammattiasentajaan.

KÄYTTÖOHJE 7009074 Acme United

FI 52 Asennusohjeet 106 Takuulomake

SE 60 Installation Instruktion 107 Garantisedel

Pakkauksesta purkamisohjeet:

• Avaa laatikko varoen, nosta osat ulos ja levitä ne pahville tai muulle suojaavalle pinnalle.
• Tarkasta pakkauksen sisältö seuraavalla sivulla olevan osalistan avulla varmistaaksesi, että kaikki osat ovat mukana ja vahingoittumattomia. Älä käytä vahingoittuneita tai viallisia osia.
  • Lue kaikki ohjeet huolellisesti ennen asennusta.

Tärkeitä turvallisuustietoja

Ole huolellinen asentaessasi ja käyttäessäsi laitetta. Lue ohjeet ennen asennuksen aloittamista ja seuraa tarkasti kaikkia annettuja ohjeita. Käytä tarvittavia turvallisuusvälineitä asennuksen aikana.

Pyydä pätevää asentajaa avustamaan asentamisessa, jos:

• Et ymmärrä näitä ohjeita, tai jos sinulla on epäilyksiä telineen turvallisuuteen liittyen.
• Jos et ole varma seinäsi kestävyydestä, pyydä apua kokeneelta asentajalta.

Älä käytä tätä laitetta mihinkään muuhun kuin näissä ohjeissa mainittuun tarkoitukseen tai asennukseen. Emme ole vastuussa mistään tapaturmista tai vahingoista, jotka johtuvat laitteen vääränlaisesta kokoamisesta, asentamisesta tai käytöstä.

FI

VAROITUS	Tämä televisioteline tulee kiinnittää lujasti pystysuoraan seinään. Jos telinettä ei ole asennettu oikein, se voi pudota ja aiheuttaa mahdollisen tapaturman ja/tai vahinkoja.
Tarvittavat työkalut	5/32"(4 mm) porauspääRuuvimeisseli	3/8"(10mm) kiviporaPystytuen paikannin	RuuviavainsarjaVatupassi

Huomautus: Pakkauksen asennusosia ja työkaluja ei ole tarkoitettu terästukiin eikä tiiliseiniin kiinnitystä varten. Jos asennukseen tarvittavia työkaluja ei ole mukana, kysy tarvittavia tarvikkeita paikallisesta rautakaupasta.

FI

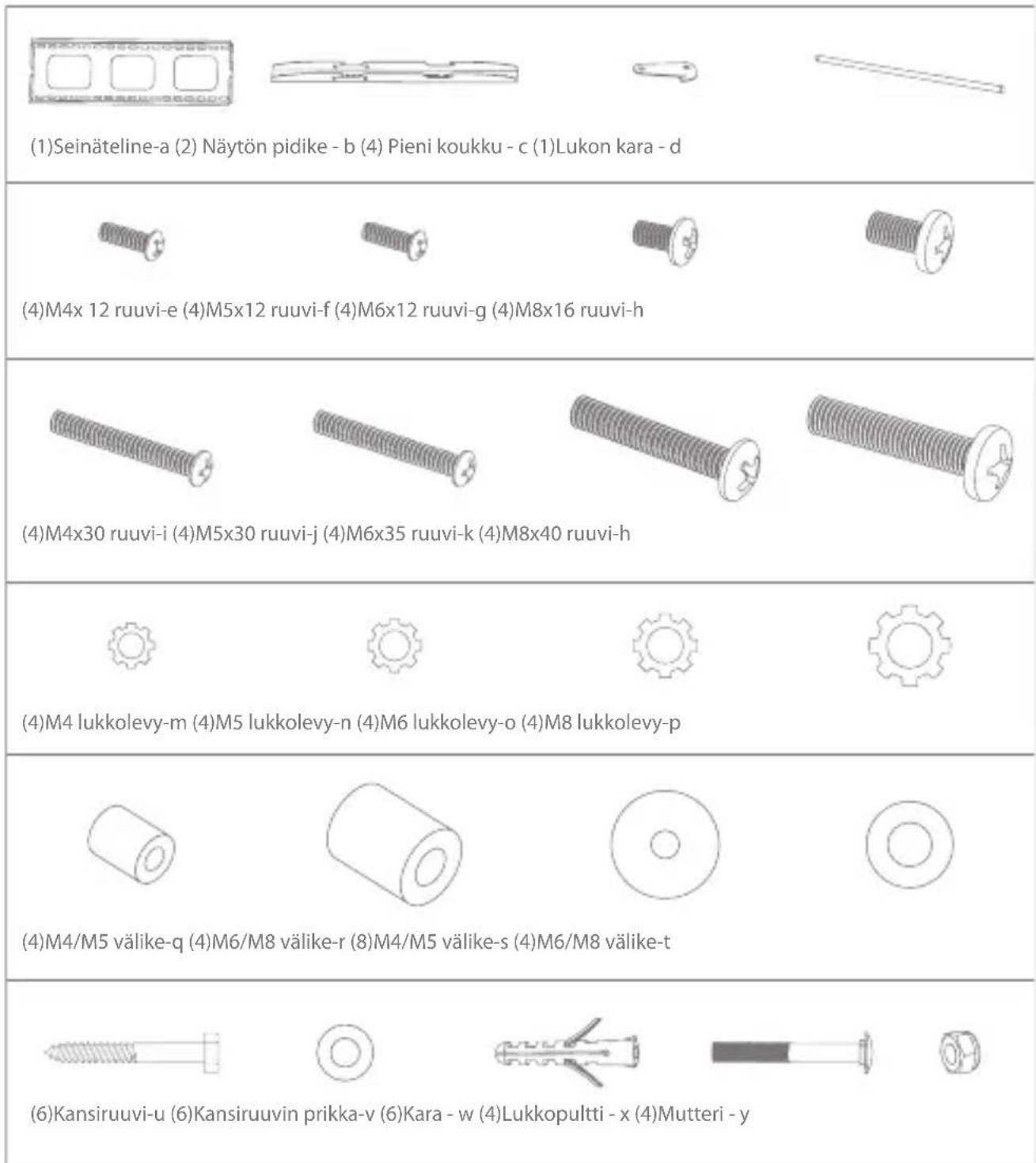

Toimitettavien osien lista

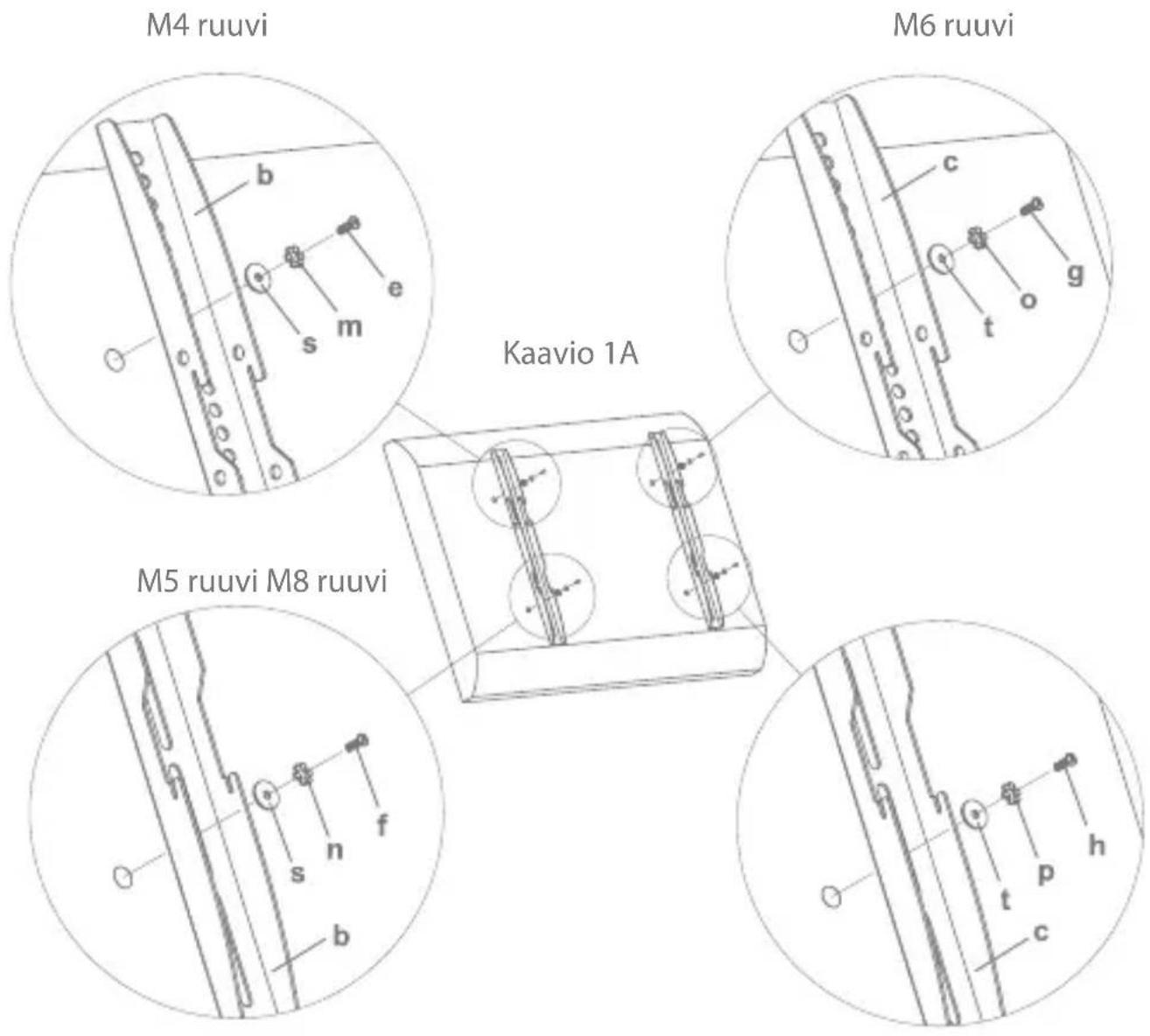

Näytön pidikkeiden kiinnittämien litteätaustaiseen televisioon

Varmista ensin televisioosi sopiva ruuvikoko (e, f, g, h). Kun olet määrittänyt oikean koon, tarkista alta asianmukainen kuva. Asenna ruuvi televisioon sopivalla lukkolevyllä (m, n, o, p) ja prikalla (s,t). Varmista, että näytön pidikkeet (b, c) ovat pystysuorassa ja linjassa toisiinsa nähden.

FI

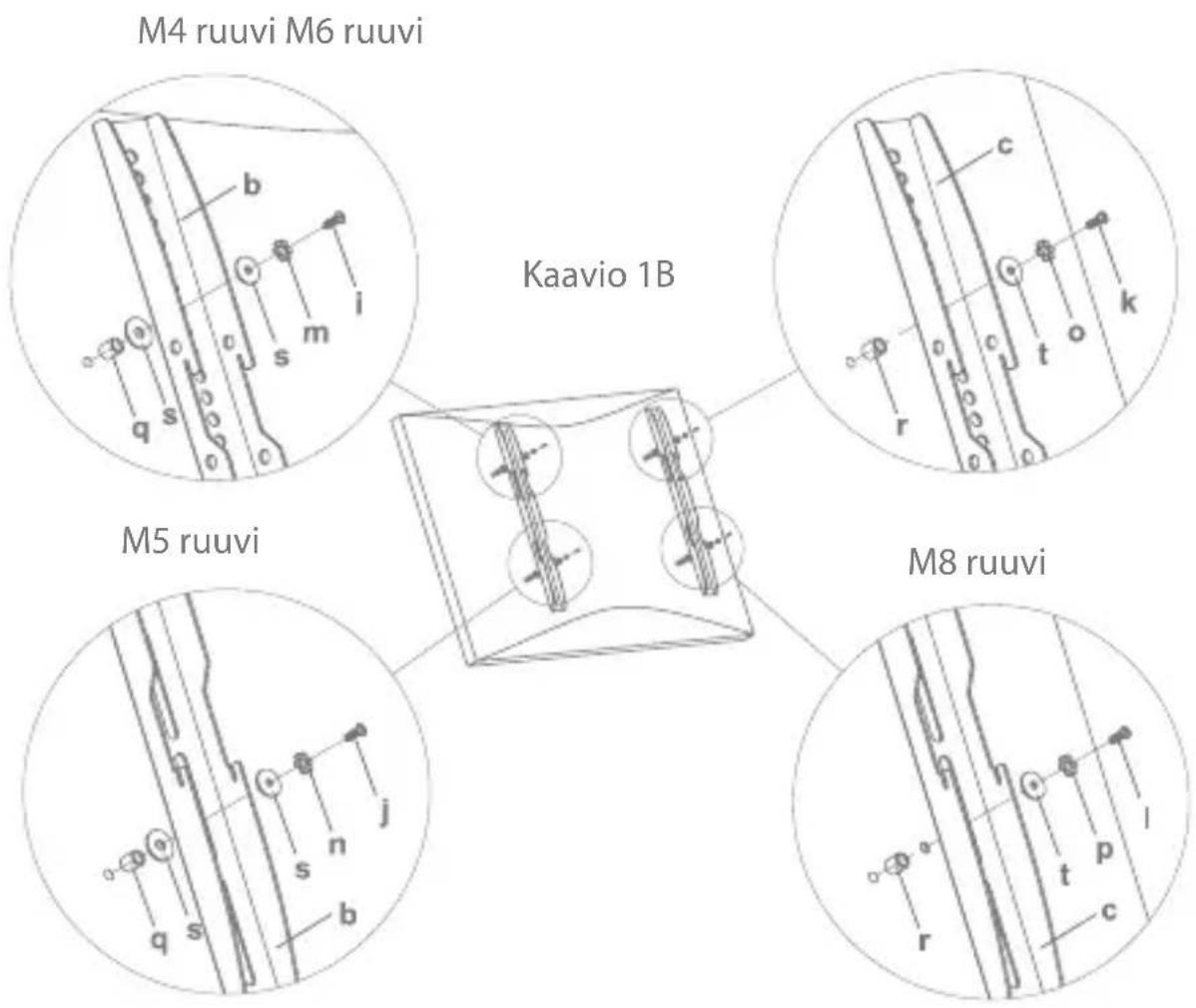

Näytön pidikkeiden kiinnittämien kuperataustaiseen televisioon

Varmista ensin televisioosi sopiva ruuvikoko (i, j, k, l). Kun olet määrittänyt oikean koon, tarkista alta asianmukainen kuva. Asenna ruuvi televisioon sopivalla lukkolevyllä (m, n, o, p), prikalla (s,t) ja välikkeellä (q,r). Mikäli käytät M4/M5 ruuvia, tarvitset M4/M5 prikan näytön pidikkeen ja välikkeen välille. Varmista, että näytön pidikkeet ovat pystysuorassa ja linjassa toisiinsa nähden.

Seinälevyn kiinnittäminen seinään

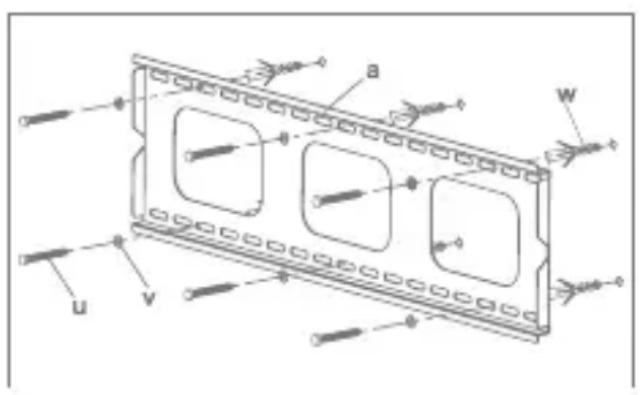

Tiili, betoniharkko ja betoniseinä:

Käytä seinätelinettä (a) mallina Telineen ylä- ja alaosassa on kolme ruuvipaikkaa. Varmista, että nämä reiät ovat suorassa linjassa, ja että jokaisen reiän välillä on vähintään 6" (150 mm) väli. Esporaa reiät 3/8" (10 mm) muurausosalla vähintään 2,4" (60 mm) syvyyteen. Asenna kara (w) jokaiseen reikään. Varmista, että kara on upotettu kokonaan reikään, silloinkin, kun seinämateriaalin päällä on muita pintamateriaaleja. Kiinnitä seinäteline kuudella kansiruuvilla (u) ja kuudella prikalla (v) kuvan 2A mukaisesti.

Puupalkkiin asentaminen:

Sinäteline (a) täytyy asentaa puupalkkeihin, joiden välinen etäisyys on vähintään 16" (406 mm). Käytä naulailmaisinta löytääksesi palkit. Palkkien sijainti kannattaa varmistaa naskalin tai ohuen naulan avulla kuvan 2B mukaisella tavalla. Poraa 2,4" (60 mm) syvä reikä halutulle korkeudelle kumpaankin palkkiin 5/32" (4 mm) poranterällä. Varmistsa että reiät ovat keskellä palkkia ja linjassa toisiinsa nähden. Käytä seinätelinettä apunasi merkitessäsi toisen reiän paikan kumpaankin palkkiin. Poraa 2,4" (60 mm) syvät reiät 5/32" (4 mm) poranterällä merkittyihin paikkoihin. Kiinnitä seinäteline 4 kansiruuvilla (u) ja 4 kansiruuvin prikalla (v).

Kaavio 2A Kaavio 2B

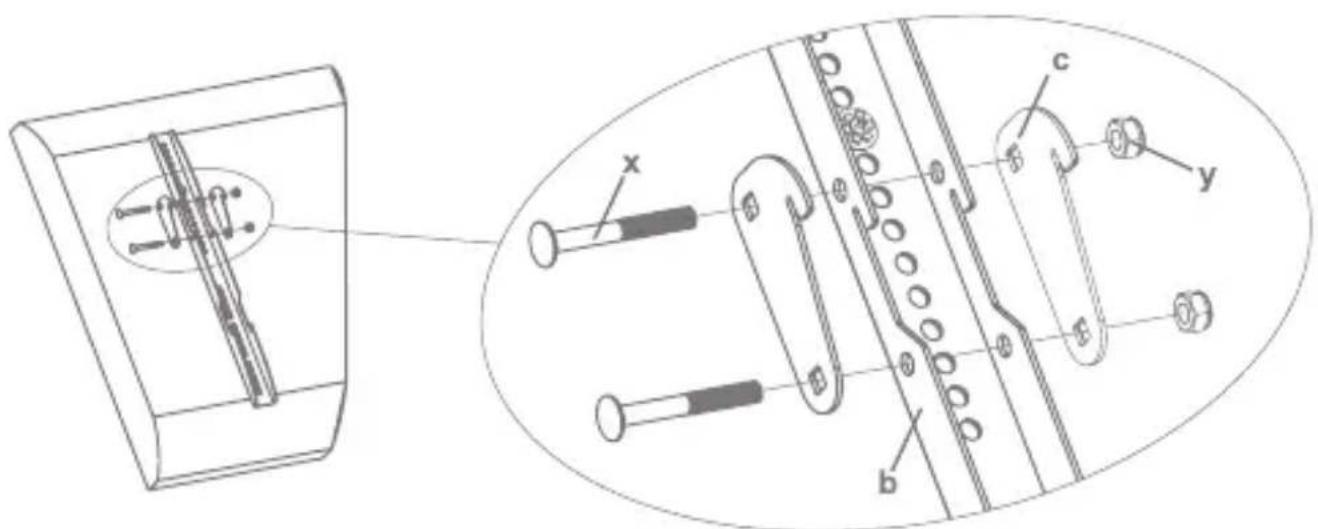

Valitse asennuskohta, joka on tasainen tai -5 °

Voit asentaa televisiosi kahteen eri asentoon: tasainen tai -5° alaspäin. Asentaaksesi television tasaisesti seinää myöten, käytä ainoastaan näytön pidikkeitä (b). Asentaaksesi television -5° kallistettuun asentoon, sinun tulee ensin kiinnittää pienet koukut (d) kumpaankin näytön pidikkeeseen kahdella lukkopultilla (x) ja kahdella mutterilla (y) kuvan 3 mukaisesti.

Näytön kiinnittäminen seinätelineeseen ja lukon karan asentaminen

Varoitus: Joidenkin televisioiden nostamiseen tarvitaan kaksi henkilöä! Emme ole vastuussa henkilövahingoista emmekä laitteiden vahingoittumisesta.

Kiinnitä ensin näytön pidikkeet (b) seinätelineen (a) yläosaan ja anna näytön pidikkeiden alaosien kiertyä seinätelineen alaosaan. Tämä tapahtumasarja on kuvattuna tasaisena asennuksena kuvassa 4A ja -5° asennuksena kuvassa 4B. Asenna lukon kara (d) näytön pidikkeiden alaosassa oleviin aukkoihin siten, että lukon kara lepää alaosan takana seinätelineessä. Kun lukon karan pää näkyy seinätelineen toisella puolella, voit lisätä munalukon varmistukseksi. Katso kuva 4C.

Kaavio 4A Kaavio 4C Kaavio 4B

Kiitos että valitsit tuotteemme. Nauti sen käytöstä.

SE

Uppackningsinstruktioner

Tuote Malli
Ostopäivä Myyjän nimi ja osoite
Viat (päivämäärä, kuvaus, tuotteen vastaanottaneen henkilön asema, etunimi, sukunimi ja allekirjoitus)

1. Takuuaika

Takuu astuu voimaan päivänä, jolloin ostaja ostaa tuotteen myyjältä. Takuuaika ilmoitetaan tuotteen pakkauksessa.

2. Takuuehdot

Takuu on voimassa vain, kun esitetään ostotodistus ja tämä takuulomake, johon on merkitty tuotteen nimi ja malli, tuotteen ostopäivä sekä myyjän nimi ja osoite.

Jos tuotteessa havaitaan takuuaikana vikoja, jotka eivät johdu alla mainituista syistä, valmistaja vaihtaa tuotteen.

Takuu ei koske normaalia huoltoa tai korjausta eikä luonnollisella tavalla kuluneita osia.

Takuu ei kata seuraavista syistä johtuvia vaurioita tai vikoja:

• Tuotteen virheellinen asennus, vääränlainen käyttö ja/tai käyttöohjeiden tai valmistajan esittämien vaatimusten ja turvallisuusohjeiden noudattamisen laiminlyönti sekä lisäksi sopimaton varastointi, pudottaminen tai iskuille altistaminen.
  • Korroosio, muta, vesi ja hiekka.
• Muiden kuin valmistajan valtuuttamien henkilöiden suorittamat korjaukset, muutokset tai puhdistukset.
• Tuotteeseen sopimattomien varaosien, ohjelmistojen tai kulutusmateriaalien käyttäminen.
• Onnettomuudet tai muut sellaiset tapahtumat, joihin valmistaja ei voi mukaan lukien salama, vesi, tulipalo, magneettikenttä tai sopimaton tuuletus.
• Jos tuotetta käytetään muussa maassa kuin ostomaassa, ja se ole kyseisessä maassa voimassa olevien standardien ja määräysten mukainen. Kaikki yritykset muuttaa tuote muun kuin ostomaan teknisten ja turvallisuusmääräysten mukaiseksi aiheuttavat takuun raukeamisen.

Jos tuotteessa ei havaita olevan vikaa, palvelun kustannukset jäävät ostajan maksettaviksi.
