Tuotetyyppi	Yleinen seinäteline tasapäytteiselle televisiolle
Merkki	Acme United
Malli	PLB110S
Yhteensopivat television pulttikoot	M4, M5, M6, M8 (tasainen selkä); M4, M5, M6, M8 välikkeillä (kaareva selkä)
Kiinnitystyyppi	Kiinteä (ei nivelletty)
Seinäyhteensopivuus	Tiili, massiivibetoni, betoniharkko, puurunko (väh. 16" välein)
Asennustyökalut	Pora, 5/32" ja 3/8" poranterät, ruuvimeisseli, jakoavain, vesivaaka, palkkietsin
Mukana tulevat osat	Seinälevy, vasen ja oikea monitorikiinnike, kuusiokoloavain, pultit (M4x12, M5x12, M6x12, M8x16; M4x30, M5x30, M6x35, M8x40), lukituslevyt, aluslevyt, välikkeet, betoniankkurit, iskiirruuvit, iskiirruuvien aluslevyt, takuukortti
Turvallisuusominaisuudet	Turvallisuuspultin lukitusmekanismi estää tahattoman irtoamisen
Tasauksen säätö	Kyllä, pyörittämällä etulevyä (pieni kallistus mahdollista 5 ruuvin löysäämisen jälkeen)
Asennustapa	Tee-se-itse, vaatii poraamista seinäpintaan
Takuu	Sisältyy tuotteeseen (katso takuukortti tiedoista)
Suositeltu käyttö	Sisätiloissa, pystysuora seinäasennus
Pakkauksen paino	Noin 4,5 kg perustuen tyypillisiin sisältöihin
Materiaali	Teräs (oletettu perustuen vakiotelineisiin)
Väri	Musta (tyypillinen)
Alkuperämaa	Ei määritelty; todennäköisesti Kiina
Vaatimustenmukaisuus	CE, RoHS (oletettu)

Usein kysytyt kysymykset - PLB110S Acme United

Miten määritän oikean pulttikoon televisiolleni?

Tarkista television ruuvireikien koko. Teline sisältää pultit M4, M5, M6 ja M8. Tasaselkäisille televisioille käytä pultteja pussista e-h (M4x12, M5x12, M6x12, M8x16). Kaarevaselkäisille televisioille käytä pultteja pussista i-l (M4x30, M5x30, M6x35, M8x40) yhdessä välikkeiden kanssa.

Voiko tätä telineitä käyttää kaarevaselkäiselle televisiolle?

Kyllä, teline sisältää pidemmät pultit ja välikkeet erityisesti kaarevaselkäisille televisioille. Noudata ohjeita 'Monitorikiinnikkeiden asentaminen kaarevaselkäiseen televisioon' varmistaaksesi oikean istuvuuden.

Mitä työkaluja tarvitaan asennukseen?

Tarvitset poran, 5/32" (4mm) ja 3/8" (10mm) poranterät, ruuvimeisselin, jakoavaimen tai hylsysarjan, vatupassin ja palkkietsimen (puurunkoseinille).

Miten asennan seinälevyn betoniseinään?

Käytä seinälevyä mallina merkitse 6 reikää (3 ylä-, 3 alareikiä). Esiporaa reiät 3/8" (10mm) kivenporanterällä vähintään 3" (75mm) syvyyteen. Aseta betoniankkurit pintaan. Kiinnitä levy 6 iskiirruuvilla ja aluslevyillä.

Miten asennan puurunkoon?

Etsi kaksi palkkia vähintään 16" (406mm) välein. Esiporaa 5/32" (4mm) ohjausreiät 3" (75mm) syvyyteen kunkin palkin keskelle. Käytä seinälevyä merkitseksesi toinen reikä kuhunkin palkkiin. Kiinnitä levy 4 iskiirruuvilla ja aluslevyillä.

Miten tasaan telineen asennuksen jälkeen?

Irrota televisio telineestä. Löysää hieman 5 ruuvia etulevyssä kuusiokoloavaimella. Aseta vatupassi levyn päälle ja käännä säätääksesi. Kiristä ruuvit ilman ylikiristämistä.

Sisältyvätkö turvallisuuspultit ja miten niitä käytetään?

Kyllä, turvallisuuspultit sisältyvät. Kun monitorikiinnikkeet on ripustettu seinälevyyn, kiristä turvallisuuspultit kuusiokoloavaimella. Kiinnikkeet jäävät seinälevyn alaosan lipan taakse varmistaen lukituksen.

Mikä on tämän telineen enimmäistelevision koko?

Teline tukee useimpia televisioita, joiden VESA-kuvio on enintään 600x400mm. Mukana tulevat pultit ja tarvikkeet sopivat televisioille, joissa on vakiokokoiset ruuvireiät. Enimmäispainoa ei ole määritelty, mutta tyypilliset tämän tyyppiset telineet tukevat jopa 100 lbs (45 kg).

Kallistuuko tai kääntyykö tämä teline?

Tämä on kiinteä teline, jossa on tasaussäätöominaisuus. Se mahdollistaa etulevyn pienen kiertoliikkeen tasausta varten, mutta se ei tarjoa kallistus- tai kääntötoimintoa.

Miten puhdistan tai huollan telineen?

Erityisiä puhdistusohjeita ei ole annettu. Huoltoa varten tarkista säännöllisesti, että kaikki pultit ovat tiukalla ja teline on turvallinen. Pyyhi tarvittaessa kuivalla tai hieman kostealla liinalla.

KÄYTTÖOHJE PLB110S Acme United

FI 52 Asennusohjeet 106 Takuulomake

SE 60 Installation Instruktion 107 Garantisedel

Pakkauksesta purkamisohjeet:

• Avaa laatikko varoen, nosta osat ulos ja levitä ne pahville tai muulle suojaavalle pinnalle.
• Tarkasta pakkauksen sisältö seuraavalla sivulla olevan osalistan avulla varmistaaksesi, että kaikki osat ovat mukana ja vahingoittumattomia. Älä käytä vahingoittuneita tai viallisia osia.
  • Lue kaikki ohjeet huolellisesti ennen asennusta.

Tärkeitä turvallisuustietoja

Ole huolellinen asentaessasi ja käyttäessäsi laitetta. Lue ohjeet ennen asennuksen aloittamista ja seuraa tarkasti kaikkia annettuja ohjeita. Käytä tarvittavia turvallisuusvälineitä asennuksen aikana.

Pyydä pätevää asentajaa avustamaan asentamisessa, jos:

• Et ymmärrä näitä ohjeita, tai jos sinulla on epäilyksiä telineen turvallisuuteen liittyen.
• Jos et ole varma seinäsi kestävyydestä, pyydä apua kokeneelta asentajalta.

Älä käytä tätä laitetta mihinkään muuhun kuin näissä ohjeissa mainittuun tarkoitukseen tai asennukseen. Emme ole vastuussa mistään tapaturmista tai vahingoista, jotka johtuvat laitteen väääränlaisesta kokoamisesta, asentamisesta tai käytöstä.

VAROITUS	Tämä televisioteline tulee kiinnittää lujasti pystysuoraan seinään. Jos telinettä ei ole asennettu oikein, se voi pudota ja aiheuttaa mahdollisen tapaturman ja/tai vahinkoja.
Tarvittavat työkalut	5/32"(4 mm) porauspääRuuvimeisseli	3/8"(10mm) kiviporaPystytuen paikannin	RuuviavainsarjaVatupassi

Huomautus: Pakkauksen asennusosia ja työkaluja ei ole tarkoitettu terästukiin eikä tiiliseiniin kiinnitystä varten. Jos asennukseen tarvittavia työkaluja ei ole mukana, kysy tarvittavia tarvikkeita paikallisesta rautakaupasta.

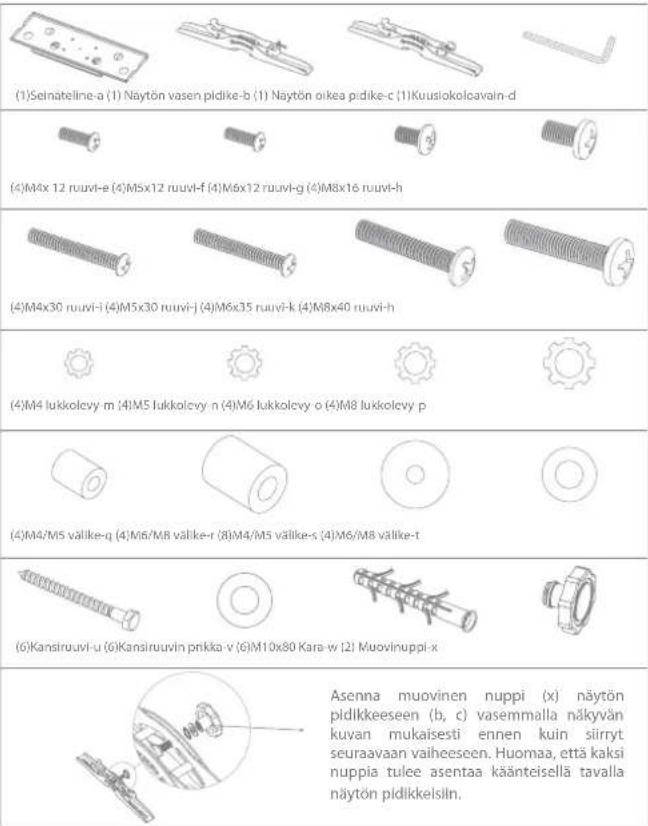

Toimitettavien osien lista

Näytön pidikkeiden kiinnittämien litteätaustaiseen televisioon

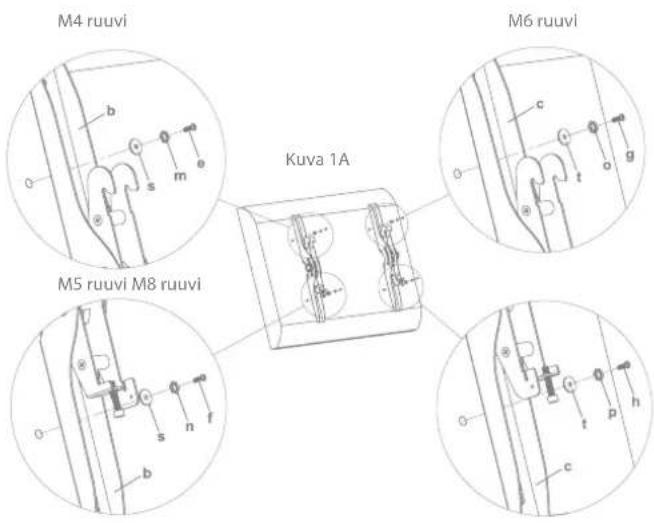

Varmista ensin televisioosi sopiva ruuvikoko (e, f, g, h). Kun olet määrittänyt oikean koon, tarkista alta asianmukainen kuva. Asenna ruuvi televisioon sopivalla lukkolevyllä (m, n, o, p) ja prikalla (s,t). Varmista, että näytön pidikkeet (b, c) ovat pystysuorassa ja linjassa toisiinsa nähden.

Näytön pidikkeiden kiinnittämien kuperataustaiseen televisioon

Varmista ensin televisioosi sopiva ruuvikoko (i, j, k, l). Kun olet määrittänyt oikean koon, tarkista alta asianmukainen kuva. Asenna ruuvi televisioon sopivalla lukkolevyllä (m, n, o, p), prikalla (s,t) ja välikkeellä (q,r). Mikäli käytät M4/M5 ruuvia, tarvitset M4/M5 prikan näytön pidikkeen ja välikkeen välille. Varmista, että näytön pidikkeet ovat pystysuorassa ja linjassa toisiinsa nähden.

Seinätelineen kiinnittäminen

Tiiliin tai betoniin asentaminen:

Käytä seinätelinettä (a) mallina Telineen ylä- ja alaosassa on kolme ruuvipaikkaa. Varmista, että nämä reiät ovat suorassa linjassa, ja että jokaisen reiän välillä on vähintään 6" (150 mm) väli. Esporaa reiät 3/8" (10 mm) muurausosalla vähintään 3" (75mm) syvyyteen. Asenna kara (w) jokaiseen reikään. Varmista, että kara on upotettu kokonaan reikään, silloinkin, kun seinämateriaalin päällä on muita pintamateriaaleja. Kiinnitä seinäteline kuudella kansiruuvilla (u) ja kuudella prikalla (v) kuvan 2A mukaisesti.

Puupalkkiin asentaminen:

Sinäteline (a) täytyy asentaa puupalkkeihin, joiden välinen etäisyys on vähintään 16" (406 mm). Käytä naulailmalsinta löytääksesi palkit. Palkkien sijainti kannattaa varmistaa naskalin tai ohuen naulan avulla kuvan 2B mukaisella tavalla. Poraa 3" (75mm) syvä reikä halutulle korkeudelle kumpaankin palkkiin 5/32" (4 mm) poranterällä. Varmistsa että relät ovat keskellä palkkia ja linjassa toisiinsa nähden. Käytä seinätelinettä apunasi merkitessäsi toisen reiän paikan kumpaankin palkkiin. Poraa 3" (75mm) syvät relät 5/32" (4 mm) poranterällä merkittyihin paikkoihin. Kiinnitä seinäteline 4 kansiruuvilla (u) ja 4 kansiruuvin prikalla (v).

Kuva 2A Kuva 2B

Näytön liittäminen seinätelineeseen ja turvaruuvien lisääminen

Varoitus: Joidenkin televisioiden nostamiseen voidaan tarvita kahta henkilöä! Emme ole vastuussa henkilökohtaisista vammoista tai vaurioista tuotteille.

Kiinnitä ensin näytön pidikkeet (b,c) seinätelineen (a) yläosaan ja anna näytön pidikkeiden alaosien kiertyä seinätelineen alaosaan. Tämä tapahtumasarja on kuvattuna tasaisena asennuksena kuvassa 3A Kiristä turvaruuvit kuusiokoloavaimella (d). Näytön pidike asettuu nyt seinätelineen alemman osan taakse kuvan 3B mukaisesti.

Kuva 3A Kuva 3B

Asennuksen vaakatasoon asettaminen

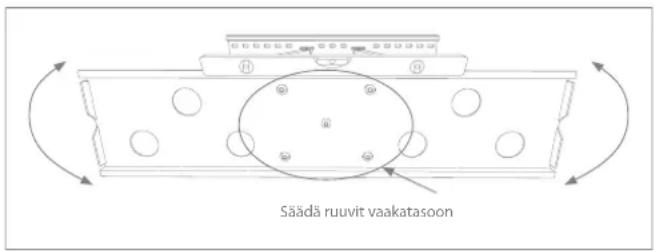

Voit asettaa telineen vaakatasoon asennuksen jälkeenkin. Vaakatasoon asettaminen onnistuu seinätelineen etuosaa kääntämällä. Irrota ensin televisio telineestä. Löysää kevyesti viittä ruuvia kuusiokoloavaimella. Käännä etuosa vaakatasoon kuvan 4 mukaisesti. Kiristä 5 ruuvia. Vältä kiristämästä ruuveja liian kireälle.

Kuva 4

VAROITUS

Television nostaminen telineeseen ja asettaminen oikeaan asentoon vaatii kaksi henkilöä.

Kiitos että valitsit tuotteemme. Nauti sen käytöstä.
