Produkttyp	Universal Wandhalterung für Flachbildfernseher
Marke	Acme United
Modell	PLB110S
Kompatible TV-Schraubengrößen	M4, M5, M6, M8 (flache Rückseite); M4, M5, M6, M8 mit Abstandshaltern (gewölbte Rückseite)
Montageart	Fest (nicht schwenkbar)
Wandkompatibilität	Ziegel, Vollbeton, Betonblock, Holzständer (mind. 40,6 cm Abstand)
Erforderliche Installationswerkzeuge	Bohrmaschine, 4 mm und 10 mm Bohrer, Schraubendreher, Schraubenschlüssel, Wasserwaage, Ständerfinder
Enthaltene Komponenten	Wandplatte, linke und rechte Monitorhalterungen, Inbusschlüssel, Schrauben (M4x12, M5x12, M6x12, M8x16; M4x30, M5x30, M6x35, M8x40), Sicherungsscheiben, Unterlegscheiben, Abstandshalter, Betondübel, Holzschrauben, Holzschrauben-Unterlegscheiben, Garantiekarte
Sicherheitsmerkmale	Sicherheitsschrauben-Verriegelungsmechanismus, um versehentliches Lösen zu verhindern
Nivellierungsanpassung	Ja, durch Drehen der vorderen Platte (leichter Neigungswinkel nach Lösen von 5 Schrauben möglich)
Installationsmethode	DIY, erfordert Bohren in die Wandoberfläche
Garantie	Im Lieferumfang enthalten (siehe Garantiekarte für Details)
Empfohlene Verwendung	Innen, vertikale Wandmontage
Paketgewicht	Ca. 4,5 kg (10 lbs) basierend auf typischem Inhalt
Material	Stahl (angenommen, basierend auf Standardhalterungen)
Farbe	Schwarz (typisch)
Ursprungsland	Nicht angegeben; wahrscheinlich China
Konformität	CE, RoHS (angenommen)

Häufig gestellte Fragen - PLB110S Acme United

Wie bestimme ich die richtige Schraubengröße für meinen Fernseher?

Überprüfen Sie die Schraubenlochgröße an Ihrem Fernseher. Die Halterung enthält Schrauben M4, M5, M6 und M8. Für Fernseher mit flacher Rückseite verwenden Sie Schrauben aus Beutel e-h (M4x12, M5x12, M6x12, M8x16). Für Fernseher mit gewölbter Rückseite verwenden Sie Schrauben aus Beutel i-l (M4x30, M5x30, M6x35, M8x40) zusammen mit Abstandshaltern.

Kann diese Halterung für einen Fernseher mit gewölbter Rückseite verwendet werden?

Ja, die Halterung enthält längere Schrauben und Abstandshalter speziell für Fernseher mit gewölbter Rückseite. Befolgen Sie die Anweisungen unter 'Montage der Monitorhalterungen an einem Fernseher mit gewölbter Rückseite', um den richtigen Sitz zu gewährleisten.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, 4 mm und 10 mm Bohrer, einen Schraubendreher, einen Schraubenschlüssel oder Steckschlüsselsatz, eine Wasserwaage und einen Ständerfinder (für Holzständerwände).

Wie installiere ich die Wandplatte an einer Betonwand?

Verwenden Sie die Wandplatte als Schablone, um 6 Lochpositionen zu markieren (3 oben, 3 unten). Bohren Sie mit einem 10 mm Steinbohrer mindestens 75 mm tief vor. Setzen Sie Betondübel bündig mit der Oberfläche ein. Befestigen Sie die Platte mit 6 Holzschrauben und Unterlegscheiben.

Wie installiere ich an Holzständern?

Finden Sie zwei Ständer mit mindestens 406 mm Abstand. Bohren Sie 4 mm Pilotlöcher 75 mm tief in die Mitte jedes Ständers. Verwenden Sie die Wandplatte, um das zweite Loch in jedem Ständer zu markieren. Befestigen Sie die Platte mit 4 Holzschrauben und Unterlegscheiben.

Wie nivelliere ich die Halterung nach der Installation?

Entfernen Sie den Fernseher von der Halterung. Lösen Sie die 5 Schrauben an der Vorderplatte leicht mit dem Inbusschlüssel. Legen Sie eine Wasserwaage auf die Platte und drehen Sie sie, um sie anzupassen. Ziehen Sie die Schrauben fest, ohne sie zu überdrehen.

Sind Sicherheitsschrauben enthalten und wie verwende ich sie?

Ja, Sicherheitsschrauben sind enthalten. Nachdem Sie die Monitorhalterungen über die Wandplatte gehängt haben, ziehen Sie die Sicherheitsschrauben mit dem Inbusschlüssel fest. Die Halterungen sitzen dann hinter der unteren Lasche der Wandplatte zur sicheren Verriegelung.

Welche maximale TV-Größe unterstützt diese Halterung?

Die Halterung unterstützt die meisten Fernseher mit VESA-Mustern bis zu 600x400 mm. Die enthaltenen Schrauben und das Zubehör passen für Fernseher mit Standard-Schraubenlöchern. Die maximale Tragfähigkeit ist nicht angegeben, aber typische Halterungen dieser Art unterstützen bis zu 45 kg (100 lbs).

Neigt oder schwenkt diese Halterung?

Dies ist eine feste Halterung mit Nivellierfunktion. Sie ermöglicht eine leichte Drehung der Vorderplatte zur Nivellierung, bietet aber keine Neigungs- oder Schwenkfunktion.

Wie reinige oder warte ich die Halterung?

Es gibt keine spezifischen Reinigungshinweise. Zur Wartung überprüfen Sie regelmäßig, ob alle Schrauben fest sitzen und die Halterung sicher ist. Bei Bedarf mit einem trockenen oder leicht feuchten Tuch abwischen.

BEDIENUNGSANLEITUNG PLB110S Acme United

DE 44 Installationsanleitung 105 Garantieblatt

Diagramm 2A Diagramm 2B

EE

• Öffnen sie die verpackung vorsichtig, nehmen sie alle teile heraus und legen sie sie auf einer unterlage ab, um schäden zu vermeiden.
• Vergleichen sie den inhalt mit der teileliste auf der nächsten seite auf vollständigkeit und unversehrtheit. Benutzen sie keine beschädigten teile.
• Lesen sie alle anleitungen, bevor sie mit der montage beginnen.

Wichtige sicherheitshinweise

Installieren und bedienen sie das gerät vorsichtig. Lesen sie alle anleitungen, bevor sie mit der montage beginnen und befolgen sie die anleitungen. Benutzen sie während der montage die korrekte schutzausrüstung.

Bitte wenden sie sich an einen fachbetrieb, falls sie:

• Diese anleitungen nicht verstehen oder zweifel an der sicherheit der installation haben;
  • Den aufbau ihrer wand nicht genau kennen.

Benutzen sie dieses produktausschließlich für seinen bestimmungszweck, wie in dieser anleitung beschrieben. Wir lehnen jegliche haftung für verletzungen und schäden aufgrund unsachgemäßer montage, installation und nutzung dieses produkts ab.

WARNUNG	Diese TV-Halterung muss sicher an einer senkrechten Wand befestigt werden. Bei unsachgemäßer Installation kann die Halterung herunterfallen und zu Verletzungen und Sachschäden führen.
Benötigte Werkzeuge	4 mm BohrerKreuzschlitzschraubendreher	10 mm SteinbohrerBalkensucher	MaulschlüsselWasserwaage

Bitte beachten Sie: Die Komponenten der Halterung und die Beschläge sind nicht zur Montage an Wänden mit Metallbalken oder aus Schlackenbetonblocks geeignet. Sind die Beschläge, welche Sie für Ihre Montage benötigen, nicht mitgeliefert, so wenden Sie sich bitte an Ihren örtlichen Baumarkt für die korrekten Befestigungsmittel für dieses Gerät.

DE

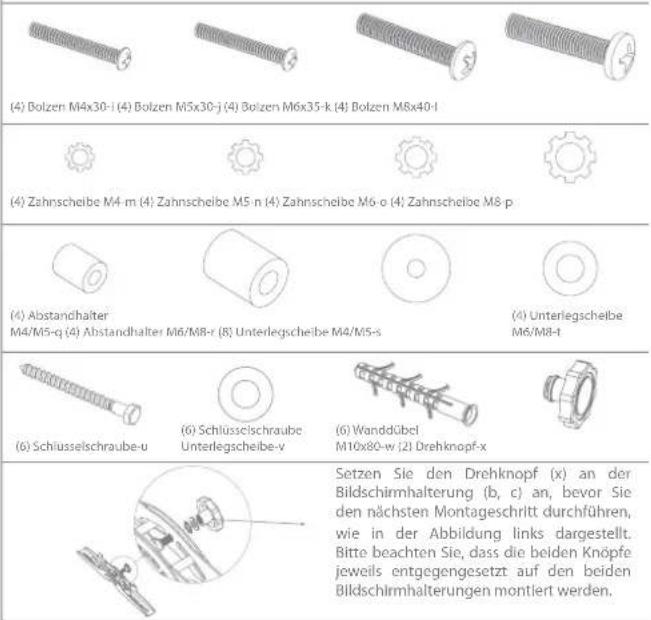

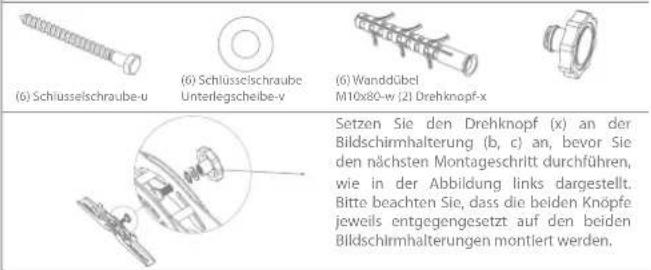

Lieferumfang

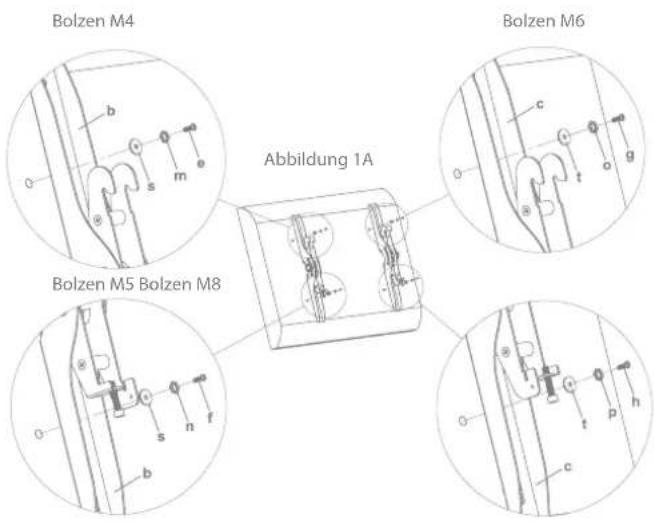

Montage der Bildschirmhalterungen an Fernseher mit flacher Rückseite

Finden Sie zunächst den korrekten Befestigungsbolzen (e, f, g, h) für Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung. Drehen Sie die Bolzen mit den korrekten Zahnscheiben (m, n, o, p) und Unterlegscheiben (s, t). Bitte achten Sie darauf, dass die Bildschirmhalterungen (b, c) senkrecht und waagerecht ausgerichtet sind.

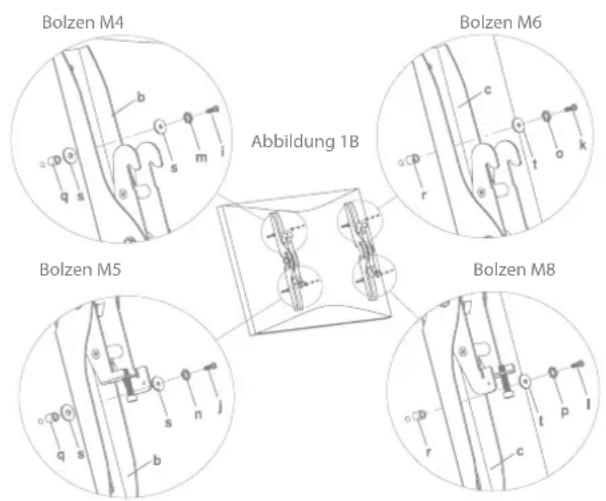

Montage der Bildschirmhalterungen an Fernseher mit gewölbter Rückseite

Finden Sie zunächst den korrekten Befestigungsbolzen (i, j, k, l) für Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung. Drehen Sie die Bolzen mit den korrekten Zahnscheiben (m, n, o, p), Unterlegscheiben (s, t) und Abstandhalter (q, r). Für die M4 oder M5 Bolzen benötigen Sie eine weitere Unterlegscheibe M4/M5 zwischen der Bildschirmhalterung und dem Abstandhalter. Bitte achten Sie darauf, dass die Bildschirmhalterungen senkrecht und waagerecht ausgerichtet sind.

Montage der Wandplatte an der Wand

Montage an gemauerter Wand oder Betonwand:

Benutzen Sie die Wandplatte (a) als Schablone zum Markieren von 6 Bohrlöchern an der Wand. Drei in der oberen Reihe der Langlöcher und drei in der unteren Reihe. Achten Sie darauf, dass die Löcher waagerecht und wenigstens 150 mm voneinander entfernt sind. Bohren Sie die Löcher mit einem 10-mm-Steinbohrer mindestens 75 mm tief. Setzen Sie jeweils einen Wanddübel (w) in die Löcher ein. Achten Sie darauf, dass die Dübel nicht überstehen. Setzen Sie die Wandplatte mit 6 Schlüsselschrauben (u) und 6 Unterlegscheiben für Schlüsselschrauben (v) an der Wand an, wie in Abbildung 2A dargestellt.

Montage an Holzbalken:

Die Wandplatte (a) muss an zwei Holzpfosten wenigstens 406 mm voneinander entfernt montiert werden. Finden Sie mit einem Balkensucher zwei nebeneinanderliegende Balken. Vergewissern Sie sich mit einer Ahle oder einem dünnen Nagel über die Lage der Balken, wie in Abbildung 2B dargestellt. Bohren Sie ein 75 mm tiefes Loch in der gewünschten Höhe mit einem 4-mm-Bohrer in den Balken vor. Achten Sie darauf, dass die Löcher im mittleren Bereich des Balkens liegen und waagerecht ausgerichtet sind. Benutzen Sie die Wandplatte als Schablone zum Markieren des jeweils zweiten Loches im Balken. Bohren Sie mit einem 4-mm-Bohrer 75 mm tief vor. Setzen Sie die Wandplatte mit 4 Schlüsselschrauben (u) und 4 Unterlegscheiben für Schlüsselschrauben (v) an der Wand an.

Abbildung 2A Abbildung 2B

DE

Montage des Bildschirms an der Wandplatte und Anbringen der Sicherungsbolzen

Warnung: Einige Fernseher müssen von zwei Personen angehoben werden! Wir übernehmen keine Haftung für Verletzungen oder Sachschäden.

Haken Sie die Bildschirmhalterungen (b, c) zunächst oben in der Wandplatte (a) ein, dann kippen Sie die Unterseite der Bildschirmhalterungen an die Unterseite der Wandplatte, wie in Abbildung 3A dargestellt. Mit dem Inbusschlüssel (d) ziehen Sie die Sicherungsbolzen fest. Die Bildschirmhalterung sitzt jetzt hinter der unteren Nase der Wandplatte, wie in Abbildung 3B dargestellt.

DE

Halterung ausrichten

WARNUNG

Heben Sie den Fernseher mit zwei Personen auf die Wandplatte.

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben, viel Spaß damit.

Produkt	Modell des Produktes
Kaufdatum des Produktes	Benennung, Adresse des Verkäufers
Defekte (Datum, Beschreibung, Funktion der Person, die das Produkt angenommen hat, Vorname, Name und Unterschrift)

1. Garantiezeit

Die Garantie ist ab dem Tag gültig, an dem der Käufer dieses Produkt vom Verkäufer gekauft hat. Die Garantiezeit ist auf der Verpackung des Produkts angegeben.

2. Garantiebedingungen

Die Garantie gilt nur im Zusammenhang mit der Originalkaufurkunde des Produktes und mit diesem Garantieblatt, in dem die Benennung des Produktmodells, das Kaufdatum des Produktes, die Benennung und Adresse des Verkäufers stehen.

Wenn in der Garantiezeit solche Defekte des Produktes festgestellt werden, deren Ursachen nicht in den erwähnten Absätzen stehen, wird keine Garantie erteilt. Der Hersteller verpflichtet sich das Produkt zu reparieren oder auszutauschen.

Die Garantieleistungen schließen die regelmäßige Kontrolle, Wartung und Reparatur sowie den Ersatz von gewöhnlich verschleißten Teilen nicht ein.

Es wird keine Garantie erteilt, wenn die Ursache des Schadens oder der Defekte wie folgt war:

• Fehlerhafte Installation des Produktes, falsche Bedienung und/oder Arbeit m Produkt ohne die Bedienungsanleitungen des Herstellers, fehlende Einhaltung von technische Anforderungen oder Sicherheitsbestimmungen sowie ungeeignete Lagerung, Sturz auf den Boden und harte Schläge.
  • Korrosion, Schlamm, Wasser oder Sand.
• Reparatur, Modifikationen oder Reinigung in einem, vom Hersteller nicht bevollmächtigten Service-Zentrum.
• Verwendung von für das Produkt ungeeigneten Ersatzteilen, Software oder Betriebsmaterialien.
• Unfälle oder Ereignisse sowie jegliche andere Ursachen, auf die der Hersteller keinen Einfluss hat, wie Blitzeinschlag, Wasser, Feuer, Magnetfelder und nicht ausreichende Lüftung.
• Wenn das Produkt nicht den Standards oder Spezifikationen des konkrete entspricht, in dem das Produkt gekauft wurde. Ein beliebiger Versuch, das Produkt den technischen oder Sicherheitsanforderungen anderer Länder anzupassen, führt zum Verlust aller Rechte auf die Garantieleistungen.

Wenn keine Defekte beim Produkt festgestellt werden, sind die mit der Bedienung verbundenen Kosten dem Käufer in Rechnung zu stellen.
