7009078 - Wandhalterung für Flachbildschirme Acme United - Kostenlose Bedienungsanleitung

Produkttyp	Flachbildschirm-Wandhalterung
Kompatible Bildschirmgrößen	26" - 55"
Max. Tragfähigkeit	80 lbs (36 kg)
VESA-Kompatibilität	200x200 mm bis 400x400 mm
Neigungsbereich	+/- 15 Grad
Schwenkbereich	+/- 30 Grad
Horizontalausgleich	+/- 3 Grad
Material	Stahl
Farbe	Schwarz
Produktabmessungen (BxHxT)	50 x 25 x 5 cm
Produktgewicht	3,5 kg
Installationstyp	Wandmontage (Ständer erforderlich)
Enthaltenes Zubehör	Montagehalterung, Schrauben, Dübel, Abstandshalter
Sicherheitsmerkmale	Gewichtsgeprüft, kippsichere Konstruktion
Reinigung	Mit einem feuchten Tuch abwischen; keine Lösungsmittel
Reparierbarkeit	Nicht vom Benutzer reparierbar; wenden Sie sich an den Acme United Support
Garantie	1 Jahr eingeschränkte Garantie

Häufig gestellte Fragen - 7009078 Acme United

Wie hoch ist das maximale TV-Gewicht, das diese Halterung tragen kann?

Die Halterung unterstützt bis zu 36 kg (80 lbs).

Welche VESA-Muster sind kompatibel?

Sie passt für VESA-Muster von 200x200 mm bis 400x400 mm.

Kann die Halterung geneigt oder geschwenkt werden?

Ja, sie bietet +/-15° Neigung und +/-30° Schwenkung für optimale Betrachtungswinkel.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Bohrer, eine Wasserwaage, einen Steckschlüssel und einen Ständersucher. Das gesamte Zubehör ist enthalten.

Kann ich dies auf Trockenbau montieren?

Ja, aber Sie müssen zur Sicherheit in Holzständer montieren. Verwenden Sie die beiliegenden Dübel für Betonwände.

Wie reinige ich die Halterung?

Mit einem feuchten Tuch abwischen. Keine Scheuermittel oder Lösungsmittel verwenden.

Ist die Halterung mit gebogenen Fernsehern kompatibel?

Ja, solange das VESA-Muster zwischen 200x200 und 400x400 liegt und das Gewicht unter 80 lbs (36 kg) beträgt.

Wie ist die Tiefe von der Wand?

Das Profil der Halterung beträgt etwa 5 cm (2 Zoll) von der Wand.

Kann ich die Ausrichtung nach der Installation anpassen?

Ja, es gibt eine +/-3° Horizontalausgleich-Funktion.

Wo finde ich die Bedienungsanleitung?

Laden Sie die Anleitung kostenlos auf notice-facile.com im PDF-Format herunter.

BEDIENUNGSANLEITUNG 7009078 Acme United

DE 39 Installationsanleitung 93 Garantieblatt

• Öffnen sie die verpackung vorsichtig, nehmen sie alle teile heraus und legen sie sie auf einer unterlage ab, um schäden zu vermeiden.
• Vergleichen sie den inhalt mit der teileliste auf der nächsten seite auf vollständigkeit und unversehrtheit. Benutzen sie keine beschädigten teile.
• Lesen sie alle anleitungen, bevor sie mit der montage beginnen.

Wichtige sicherheitshinweise

Installieren und bedienen sie das gerät vorsichtig. Lesen sie alle anleitungen, bevor sie mit der montage beginnen und befolgen sie die anleitungen. Benutzen sie während der montage die korrekte schutzausrüstung.

Bitte wenden sie sich an einen fachbetrieb, falls sie:

• Diese anleitungen nicht verstehen oder zweifel an der sicherheit der installation haben;
• Den aufbau ihrer wand nicht genau kennen.

Benutzensiediesesproduktausschließlichfür seinen bestimmungszweck, wie in dieser anleitung beschrieben. Wir lehnen jegliche haftung für verletzungen und schäden aufgrund unsachgemäßer montage, installation und nutzung dieses produkts ab.

DE

WARNUNG	Diese TV-Halterung muss sicher an einer senkrechten Wand befestigt werden. Bei unsachgemäßer Installation kann die Halterung herunterfallen und zu Verletzungen und Sachschäden führen.
Benötigte Werkzeuge	4-mm-BohrerKreuzschlitzschraubendreher	10-mm-SteinbohrerBalkensucher	MaulschlüsselWasserwaage

Bitte beachten Sie: Die Komponenten der Halterung und die Beschläge sind nicht zur Montage an Wänden mit Metallbalken oder aus Schlackenbetonblocks geeignet. Sind die Beschläge, welche Sie für Ihre Montage benötigen, nicht mitgeliefert, so wenden Sie sich bitte an Ihren örtlichen Baumarkt für die korrekten Befestigungsmittel für dieses Gerät.

Lieferumfang

(1) Wandleiste - a (1) Linke Monitorklammer - b (1) Rechte Monitorklammer - c
(4) Bolzen M4x12 - d (4) Bolzen M5x12 - e (4) Bolzen M6x12 - f (4) Bolzen M8x16 - g
(4) Bolzen M4x30 - h (4) Bolzen M5x30 - i (4) Bolzen M6x35 - j (4) Bolzen M8x40 - k
(4)M4/M5Abstandshülse-l	(4)M6/M8Abstandshülse-m	(8)M4/M5Abstandshülse-n	(4)M6/M8Abstandshülse-o
(3)Zugschraube-p (3)Zugschrauben-Unterlegscheibe-q		(3)Betondübel-r

DE

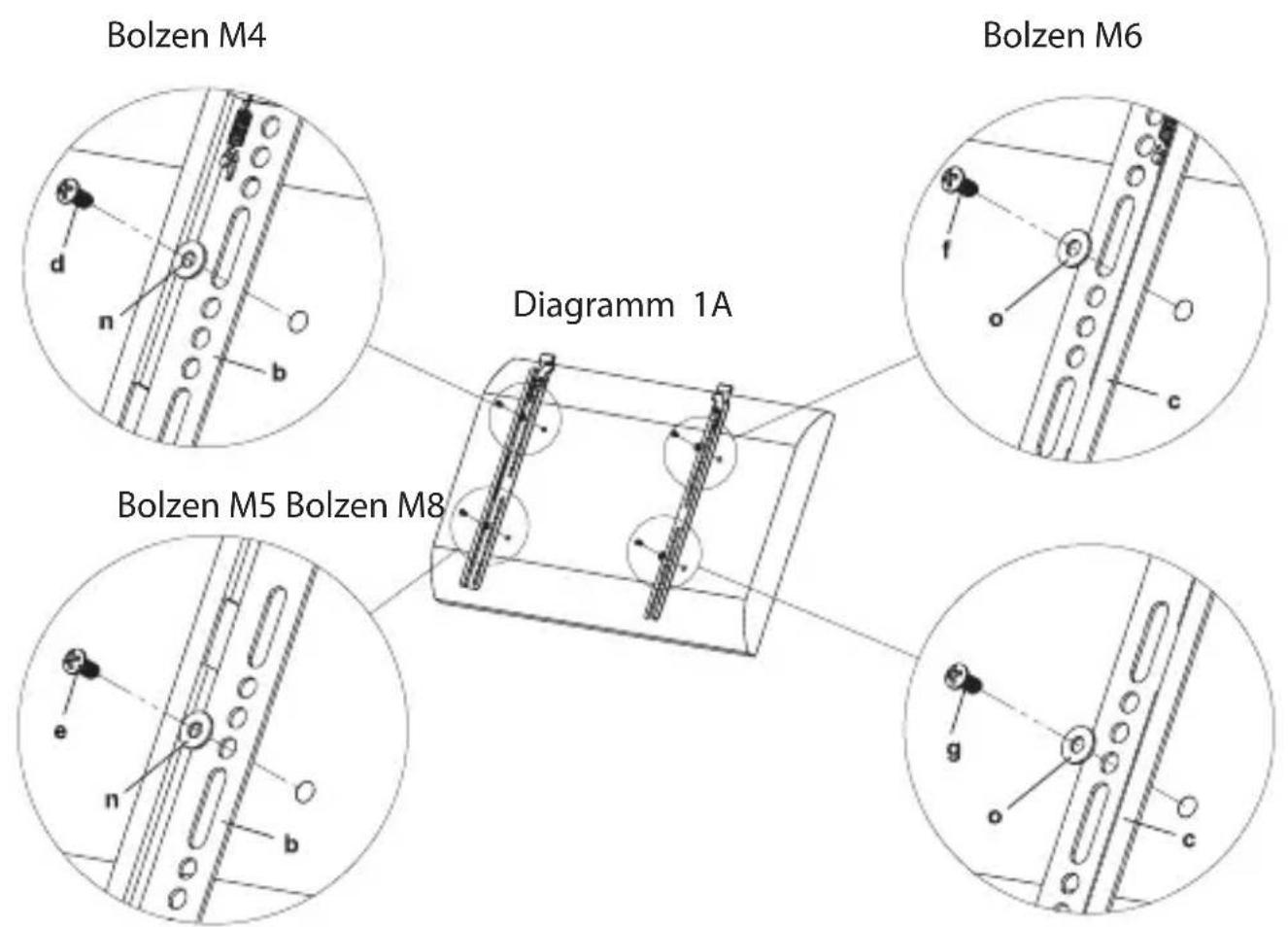

Montage der Monitorklammern an TV-Geräten mit flacher Rückseite

Bestimmen Sie zunächst den Durchmesser des für Ihr TV-Gerät erforderlichen Bolzens (d, e, f, g). Gehen Sie nach der Bestimmung des Bolzendurchmessers anhand des nachstehenden Diagramms vor. Schrauben Sie den Bolzen mit der passenden Unterlegscheibe (n,o) am TV-Gerät fest. Achten Sie darauf, dass die Monitorklammern (b, c) vertikal zentriert und waagerecht zueinander angeordnet sind.

Montage der Monitorklammern an TV-Geräten mit gebogener Rückseite

Bestimmen Sie zunächst den Durchmesser des für Ihr TV-Gerät erforderlichen Bolzens (h, i, j, k). Gehen Sie nach der Bestimmung des Bolzendurchmessers anhand des nachstehenden Diagramms vor. Schrauben Sie den Bolzen mit der passenden Unterlegscheibe (n,o) und dem Abstandshalter (l,m) am TV-Gerät fest. Für die M4- und M5-Bolzen ist eine weitere M4/M5-Unterlegscheibe zwischen Monitorklammer und dem Abstandshalter erforderlich. Achten Sie darauf, dass die Monitorklammern vertikal zentriert und waagerecht zueinander angeordnet sind.

Befestigung der Wandleiste an der Wand

Befestigung bei Ziegel, Beton und Betonsteinen:

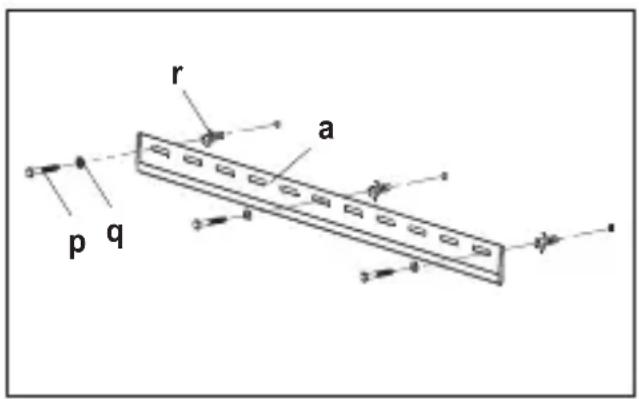

Benutzen Sie die Wandleiste(a) als Vorlage, um drei Lochmarkierungen an der Wand zu markieren. Achten Sie darauf, dass diese Löcher waagerecht angeordnet sind. Bohren Sie die Löcher mit einem 3/8" (10 mm) Steinbohrer mindestens 2,4" (60 mm) tief vor. Führen Sie in jedes der Löcher einen Betondübel ein. Achten Sie darauf, dass der Dübel wirklich bündig mit der Betonwand abschließt, auch wenn sich vor der Wand Gipskarton oder anderes Material befindet. Befestigen Sie die Wandleiste mit den drei Zugschrauben(p) und deren Unterlegscheiben(q) wie im Diagramm gezeigt. 2A

Befestigung auf Holzständerwerk:

Die Wandleiste(a) muss an zwei Holzbalken befestigt werden, die mindestens 16" (406 mm) Abstand voneinander haben. Verwenden Sie ein Ortungsgerät (Bolzenfinder), um zwei benachbarte Balken zu finden. Es ist empfehlenswert, die Position der Balken mit einem dünnel Nagel oder einer Ahle zu überprüfen, wie in Diagramm 2B gezeigt. Bohren Sie in jedem Balken mit einem 5/32" (4 mm) Bohrfutter ein 2,4" (60 mm) tiefes Loch auf der gewünschten Höhe vor. Achten Sie darauf, dass die Löcher mittig in den Holzbalken gebohrt werden und waagerecht ausgerichtet sind. Befestigen Sie die Wandleiste mit den zwei Zugschrauben(p) und deren beiden Unterlegscheiben(q).

Diagramm 2A Diagramm 2B

Befestigen des Monitors an der Wandleiste

Warnung: Einige TV-Geräte können nur mit zwei Personen angehoben werden! Wir übernehmen keine Verantwortung für Verletzungen oder Produktschäden.

Ziehen Sie zunächst die Seile an den Enden der Klammern(b,c), um die Sperrfedern zu entriegeln, wie in Diagramm 3A gezeigt. Haken Sie die Klammer dann in der Wandleiste(a) ein und lösen Sie die Seile, um die Klammern in der gewählten Position einrasten zu lassen, wie in Diagramm 3B gezeigt.

Diagramm 3BDiagramm 3A

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben, viel Spaß damit.

FI

Produkt Modell des Produktes
Kaufdatum des Produktes Benennung,	Adresse des Verkäufers
Defekte (Datum, Beschreibung, Funktion der Person, die das Produkt angenommen hat, Vorname, Name und Unterschrift)

1. Garantiezeit

Die Garantie ist ab dem Tag gültig, an dem der Käufer dieses Produkt vom Verkäufer gekauft hat. Die Garantiezeit ist auf der Verpackung des Produkts angegeben.

2. Garantiebedingungen

Die Garantie gilt nur im Zusammenhang mit der Originalkaufurkunde des Produktes und mit diesem Garantieblatt, in dem die Benennung des Produktmodells, das Kaufdatum des Produktes, die Benennung und Adresse des Verkäufers stehen.

Wenn in der Garantiezeit solche Defekte des Produktes festgestellt werden, deren Ursachen nicht in den erwähnten Absätzen stehen, wird keine Garantie erteilt. Der Hersteller verpflichtet sich das Produkt zu reparieren oder auszutauschen.

Die Garantieleistungen schließen die regelmäßige Kontrolle, Wartung und Reparatur sowie den Ersatz von gewöhnlich verschleißten Teilen nicht ein.

Es wird keine Garantie erteilt, wenn die Ursache des Schadens oder der Defekte wie folgt war:

• Fehlerhafte Installation des Produktes, falsche Bedienung und/oder Arbeit in Produkt ohne die Bedienungsanleitungen des Herstellers, fehlende Einhaltung von technische Anforderungen oder Sicherheitsbestimmungen sowie ungeeignete Lagerung, Sturz auf den Boden und harte Schläge.
  • Korrosion, Schlamm, Wasser oder Sand.
• Reparatur, Modifikationen oder Reinigung in einem, vom Hersteller nicht bevollmächtigten Service-Zentrum.
• Verwendung von für das Produkt ungeeigneten Ersatzteilen, Software oder Betriebsmaterialien.
• Unfälle oder Ereignisse sowie jegliche andere Ursachen, auf die der Hersteller keinen Einfluss hat, wie Blitzeinschlag, Wasser, Feuer, Magnetfelder und nicht ausreichende Lüftung.
• Wenn das Produkt nicht den Standards oder Spezifikationen des konkreten Lentspricht, in dem das Produkt gekauft wurde. Ein beliebiger Versuch, das Produkt den technischen oder Sicherheitsanforderungen anderer Länder anzupassen, führt zum Verlust aller Rechte auf die Garantieleistungen.

Wenn keine Defekte beim Produkt festgestellt werden, sind die mit der Bedienung verbundenen Kosten dem Käufer in Rechnung zu stellen.

FI

Takuulomake

www.acme.eu/warranty
