Toote tüüp	Lamereklaami seinale kinnitus
Ühilduvad ekraanisuurused	26" - 55"
Maksimaalne kaalukoormus	80 naela (36 kg)
VESA ühilduvus	200x200mm kuni 400x400mm
Kaldenurk	+/- 15 kraadi
Pöördenurk	+/- 30 kraadi
Taseme reguleerimine	+/- 3 kraadi
Materjal	Teras
Värv	Must
Toote mõõtmed (LxKxS)	50 x 25 x 5 cm
Toote kaal	3,5 kg
Paigalduse tüüp	Seinale kinnitus (vajalikud rõhtpostid)
Komplektis olev riistvara	Kinnitusklamber, kruvid, ankrud, vahetükid
Ohutusfunktsioonid	Kaalutestitud, ümberminekuvastane disain
Hooldus	Pühkige niiske lapiga; ärge kasutage lahusteid
Remonditavus	Mitte kasutaja poolt hooldatav; võtke ühendust Acme Unitedi toega
Garantii	1-aastane piiratud garantii

Korduma kippuvad küsimused - 7009078 Acme United

Kui suurt teleri kaalu see kinnitus toetab?

Kinnitus toetab kuni 80 naela (36 kg).

Millised VESA mustrid ühilduvad?

See sobib VESA mustritega vahemikus 200x200mm kuni 400x400mm.

Kas kinnitus kallutab või pöörab?

Jah, see pakub +/-15° kallet ja +/-30° pööret optimaalseks vaatenurgaks.

Milliseid tööriistu on paigaldamiseks vaja?

Vaja on puuri, loodi, pistikupesa mutrivõtit ja rõhtposti otsijat. Kogu riistvara on kaasas.

Kas saan selle paigaldada kipsplaadile?

Jah, kuid ohutuse tagamiseks peate kinnitama puidust rõhtpostide külge. Betoonseinte jaoks kasutage kaasasolevaid ankrut.

Kuidas kinnitust puhastada?

Pühkige niiske lapiga. Ärge kasutage abrasiivseid puhastusvahendeid ega lahusteid.

Kas kinnitus sobib kumerate teleritega?

Jah, kui VESA muster on vahemikus 200x200 kuni 400x400 ja kaal alla 80 naela.

Kui sügav on seinalt?

Kinnitusprofiil on seinalt umbes 2 tolli (5 cm).

Kas saan pärast paigaldamist taset reguleerida?

Jah, see omab +/-3° taseme reguleerimise funktsiooni.

Kust leian kasutusjuhendi?

Laadige juhend tasuta alla saidilt notice-facile.com PDF-vormingus.

KASUTUSJUHEND 7009078 Acme United

EE 25 Paigaldusjuhend 91 Garantiileht

Lahtipakkimisjuhised

• Avage ettevaatlikult pakk, võtke sisu välju ja asetage see kahjude vältimiseks papile või muule kaitsvale materjalile.
• Vörrelge pakendi sisu komplektile lisatud komponentide nimekirjaga (vt järgmist lehekülge) ning kontrollige, kas köik komponendid on olemas ja kahjustamata. Ärge kasutage kahjustatud ega defektseid osasid.
• Enne paigaldamist lugege hoolega köik juhised läbi.

Oluline ohutusinfo

Olge selle seadme paigaldamisel ja kasutamisel ettevaatlik. Ärge alustage tööd enne kui olete juhendi läbi lugenud ja järgige hoolega köiki juhendis olevaid soovitusi. Kasutage paigaldamise ajal nõuetekohast kaitsevarustust.

Kutsuge endale appi kvalifitseeritud tehnik, kui:

• Te ei saa juhendist aru või kahtlete paigaldustööde ohutuses.
• Te pole kindel oma seina ehituses ja ei tea, mis materjalist sein tehtud on.

Ärge kasutage antud toodet niisugusel viisil ega niisuguses seadistuses, mida pole käesolevas juhendis selgesõnaliselt lubatud. Käesolevaga loobume igasugusest vastutusest niisuguste kahju-või õnnetusjuhtumite eest, mis on põhjustatud kasutusjuhendi mittejärgimisest seadme paigaldamisel või kasutamisel.

HOIATUS	See televiisorialus tuleb kinnitada kindlalt vertikaalsele seinale. Ebakorrektse paigalduse tagajärjel võib alus maha kukkuda ning põhjustada kehavigastusi ja/või materiaalseid kahjusid.
Vajalikud tööriistad	• 5/32" (4mm) puuriotsak• Võti	• 3/8" (10mm) puurotsak• Naastude otsimisseade	• Mutrivõti või võtmete komplekt• Lood

Märkus: käesolevas komplektis sisalduvaid komponente ei tohi paigaldada seintele, milles leidub terasest naaste, ega tuhaplaadist seintele. Kui komplektis ei sisaldu köik paigaldustöödeks vajalikud tööriistad, siis pöörduge lähimasse tööriistapoodi ja leidke sealt endale vajalikud vahendid.

Komplekti sisu

(1) Seinaplaat-a (1) Vasakpoolne		ekraaniklamber - b	(1) Parempoolneekraaniklamber - c
(4) M4x12 polt - d (4) M5x12 polt - e (4) M6x12 polt - f (4) M8x16 polt - g
(4) M4x30 polt - h (4) M5x30 polt - i (4) M6x35 polt - j		(4) M8x40 polt - k
(4) M4/M5 vaherõngas - l (4) M6/M8 vaherõngas - m (8) M4/M5 seib - n (4) M6/M8 seib-o
(3) Vahepolt - p (3) Vahepoldi seib - q (3) Betooniankur - r

EE

Ekraaniklambrite paigaldamine lameda tagaosaga telerile

Kõigepealt tehke kindlaks, millise läbimõõduga polt (d, e, f, g) teie telerile sobib. Kui olete leidnud õige läbimõõduga poldid, vaadake vastavat allolevat joonist. Keerake polt telerisse, kasutades õiget seibi (n, o). Jälgige, et ekraaniklambrid (b, c) on vertikaalselt tsentreeritud ja teineteisega kohakuti.

M4 diameetriga polt

M6 diameetriga polt

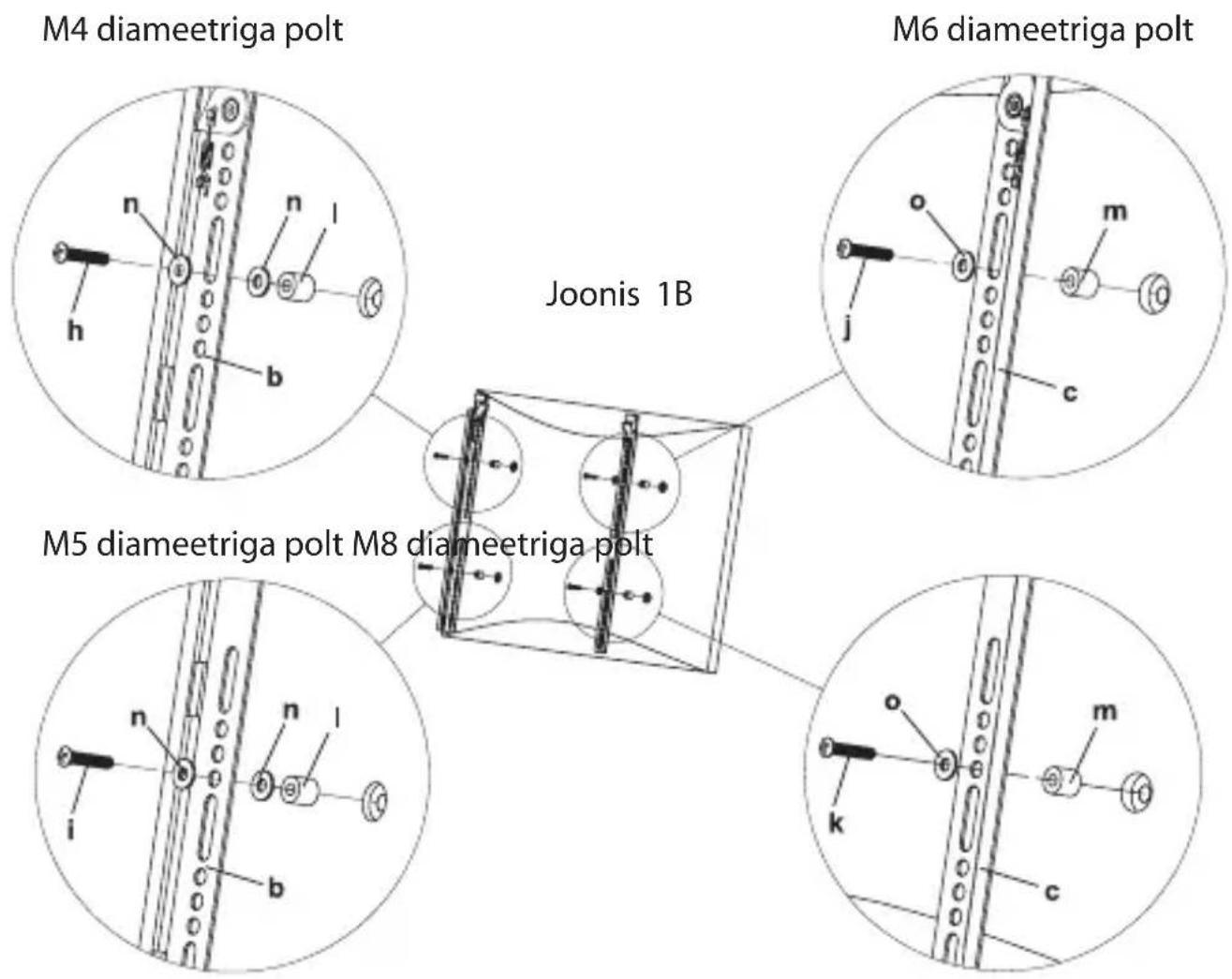

Ekraaniklambrite paigaldamine kumera tagaosaga telerile

Kõigepealt tehke kindlaks, millise läbimõõduga polt (h, i, j, k) teie telerile sobib. Kui olete leidnud õige läbimõõduga poldid, vaadake vastavat allolevat joonist. Keerake polt telerisse, kasutades õiget seibi (n, o) ja vaherõngast (l, m). M4 või M5 läbimõõduga poldi korral on teil vaja veel ühte M4/M5 seibi ekraaniklambri ja vaherõnga vahele. Jälgige, et ekraaniklambrid on vertikaalselt tsentreeritud ja teineteisega kohakuti.

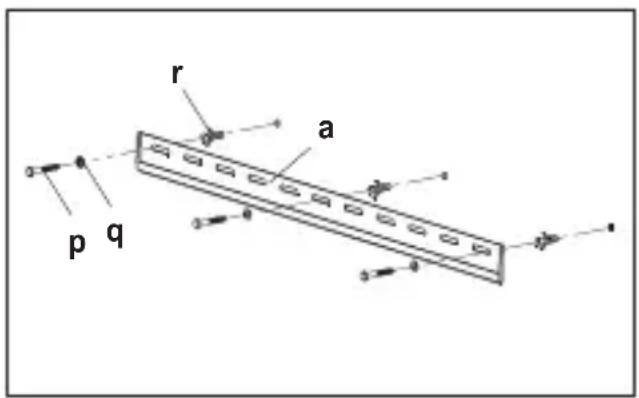

Kasutage seinaplaati mallina, märkides selle abil seinale 3 ava kohad. Veenduge, et avad on ühel joonel. Puurige avad 3/8-tollise (10 mm) kivipuuriga vähemalt 2,4 tolli (60 mm) sügavuseks. Asetage igasse avasse betooniankur (-ankrud). Veenduge, et ankur on betoonipinnaga täielikult ühetasane, isegi kui betooni peal on kattekiht. Kinnitage seinaplaat seinale 3 vahepoldiga (p) ja 3 vahepoldiga (q), nagu on näidatud joonisel 2A.

Seinataladele paigaldamine:

Seinaplaat (a) tuleb paigaldada kahele puittalale, mis on teineteisest vähemalt 16 tolli (406 mm) kaugusel. Kasutage talade leidmiseks metalliotsijat Talade asukohta on hea kontrollida naaskli või õhukese nõelaga, mida on kujutatud joonisel 2B. Tehke puuriga kummassegi talasse soovitud kõrgusele 2,4 tolli (60 mm) sügavune eelava, kasutades 5/32-tollist (4 mm) puuritera. Veenduge, et avad asetsevad talade keskel ja on teineteisega kohakuti. Kinnitage seinaplaat seinale, kasutades 2 vahepolti (p) ja 2 vahepoldiseibi (q).

Joonis 2A Joonis 2B

Ekraani kinnitamine seinaplaadile

Hoiatus: Mõnda telerit tuleb tõsta kahekesi! Isikuvigastuste ja tootekahjustuste eest me ei vastuta.

Tömmake köigepealt klambri kummaski otsas olevat nööri (b, c), et vabastada süsteemi vedrulukk, nagu on näidatud joonisel 3A. Seejärel kinnitage klamber seinaplaadile (a). Lõpuks lukustage klambrid asendisse, nagu on näidatud joonisel 3B.

Joonis 3BJoonis 3A

Täname, et valisite meie toote!

PL

Toote nimetus Toote mudel
Toote ostmise kuupäev Müüja ärinimi, aadress
Puudused (kuupäev, kirjeldus, toote vastuvõtnud isiku amet, ees- ja perekonnanimi ning allkiri)

1. Müügigarantii tähtaeg

Müügigarantii kehtib alates päevast, mil ostja käesoleva toote müüjalt ostis. Müügigarantii tähtaeg on märgitud toote pakendile.

2. Garantiitingimused

Garantii kehtib ainult toote ostudokumendi originaali ja käesoleva garantiilehe esitamisel. Garantiilehele peab olema märgitud toote mudeli nimetus, toote müügikuupäev, müüja ärinimi ja aadress.

Kui garantiiaja vältel avastatakse tootel defekt ning kui seda ei põhjustanud allpool toodud garantii kehtetuks tunnistamise sätetes märgitud asjaolud, siis kohustub tootja toote parandama või välja vahetama.

Garantiid ei kohaldata regulaarse kontrolli, hoolduse ja loomulikul teel kulunud osade remondi või väljavahetamise suhtes.

Garantiid ei kohaldata juhul, kui kahju või rikked on põhjustanud

• toote ebaõige installeerimine, ebaõige kasutamine ja/või tootja esitatud toc kasutamisjuhendite, tehniliste nõuete või ohutusstandardite eiramine tootega töötamisel, samuti juhul, kui puudused põhjustas ebakorrektne ladustamine, toote mahakukkumine või tugevad lõögid;
  • korrosioon, muda, vesi või liiv;
• tootja poolt volitamata teeninduskeskuses sooritatud remont, parandamine vi puhastamine;
  • tootele ebasobivate varuosade, tarkvara või kulumaterjalide paigaldamine;
• õnnetusjuhtumid või juhtumid või mis tahes muud asjaolud, mis toimusid mitte tootja süül, sh ka äikese, vee, tulekahju või magnetvälja toime ja ebaõige ventilatsioon;
• juhul kui toode ei vasta konkreetse riigi, mis ei ole ostu sooritamise riik, standardite või spetsifikatsioonide nõuetele. Mis tahes katse kohandada toodet teiste riikide tehnilistele nõuetele või ohutusnõuetele tühistab kõik õigused garantiiteenindusele.

Juhul kui tootel riket ei leita, tasub ostja köik teeninduskulud.
