Produkttyp	Väggfäste för platt skärm
Kompatibla skärmstorlekar	26" - 55"
Max viktkapacitet	80 lbs (36 kg)
VESA-kompatibilitet	200x200mm till 400x400mm
Lutningsområde	+/- 15 grader
Vridningsområde	+/- 30 grader
Nivåjustering	+/- 3 grader
Material	Stål
Färg	Svart
Produktmått (BxHxD)	50 x 25 x 5 cm
Produktvikt	3.5 kg
Installationstyp	Väggfäste (reglar krävs)
Ingående hårdvara	Monteringsfäste, skruvar, pluggar, distanser
Säkerhetsfunktioner	Vikt testad, anti-tipp design
Underhåll	Torka med fuktig trasa; inga lösningsmedel
Reparationsbarhet	Inte användarservicebar; kontakta Acme United support
Garanti	1 års begränsad garanti

Vanliga frågor - 7009078 Acme United

Vad är den maximala TV-vikten som detta fäste kan stödja?

Fästet stöder upp till 80 lbs (36 kg).

Vilka VESA-mönster är kompatibla?

Det passar VESA-mönster från 200x200mm till 400x400mm.

Lutar eller vrider fästet?

Ja, det erbjuder +/-15° lutning och +/-30° vridning för optimala betraktningsvinklar.

Vilka verktyg behövs för installation?

Du behöver en borrmaskin, vattenpass, hylsnyckel och regelsökare. All hårdvara ingår.

Kan jag installera detta på gipsvägg?

Ja, men du måste montera i träreglar för säkerhet. Använd medföljande pluggar för betongväggar.

Hur rengör jag fästet?

Torka med en fuktig trasa. Använd inte slipande rengöringsmedel eller lösningsmedel.

Är fästet kompatibelt med böjda TV-apparater?

Ja, så länge VESA-mönstret är inom 200x200 till 400x400 och vikten under 80 lbs.

Vad är djupet från väggen?

Fästets profil är cirka 2 tum (5 cm) från väggen.

Kan jag justera nivån efter installation?

Ja, det finns en +/-3° nivåjusteringsfunktion.

Var hittar jag användarmanualen?

Ladda ner manualen gratis på notice-facile.com i PDF-format.

BRUKSANVISNING 7009078 Acme United

• Försiktigt öppna kartongen, ta bort innehåll och lägg ut på kartong eller annan skyddande yta för att undvika skada.
• Kontrollera paketets innehållet mot supplied parts list på nästa sida för att säkerställa att alla komponenter mottogs oskadade. Använd inte skadade eller defekta delar.
• Läs noga igenom alla instruktioner innan du påbörjar installationen.

Viktig säkerhetsinformation

Installera och använd denna apparat med omsorg. Läs denna instruktion innan du börjar installationen, och följ noga alla anvisningar häri. Använd lämplig säkerhetsutrustning vid installationen.

Vänligen ring en kvalificerad installatör för hjälp om du:

• Om du inte förstår dessa anvisningar eller har några tvivel om säkerheten rörande installation.
• Om du är osäker på karaktären för din vägg, konsultera en kvalificerad installatör.

Använd inte denna produkt för andra ändamål och i en konfiguration som inte uttryckligen anges i denna instruktion. Vi avsäger oss härmed allt ansvar för skador som orsakats av felaktig hopsättning, felaktig montering eller felaktig användning av denna produkt.

SE

	Denna TV-ram måste monteras fast på den vertikala väggen. Om ramen inte är korrekt installerad, kan den falla, vilket resulterar i eventuella skador och/eller skada.
Nödvändiga verktyg	5/32"(4mm) borrkronaSkruvmejsel	3/8"(10mm) stenborrStud Finder	Skiftnyckel eller socket setVattenpass

Obs: Beslag och hårdvara levererade i detta paket är inte avsedda för vägginstallationer med dubbar eller i cementblockväggar. Om den maskinvara du behöver för din installation inte ingår, kontakta din lokala järnaffär för korrekt beslagutrustning för applikationen.

Dellista

(1) Väggfäste - a (1) Vänster Monitorfäste - b (1) Höger Monitorfäste - c
(4)M4x12 Bult-d (4) M5x12 Bult-e (4) M6x12 Bult-f (4) M8x16 Bult-g
(4) M4x30 Bult-h (4) M5x30 Bult-l (4) M6x35 Bult-j (4) M8x40 Bult-k
(4) M4/M5 Distansring - l (4) M6/M8 Distansring - m		(8) M4/M5 Bricka - n (4) M6/M8 Bricka - o
(3) Fransk skruv - p (3) Bricka till fransk skruv - q (3) Betongplugg - r

SE

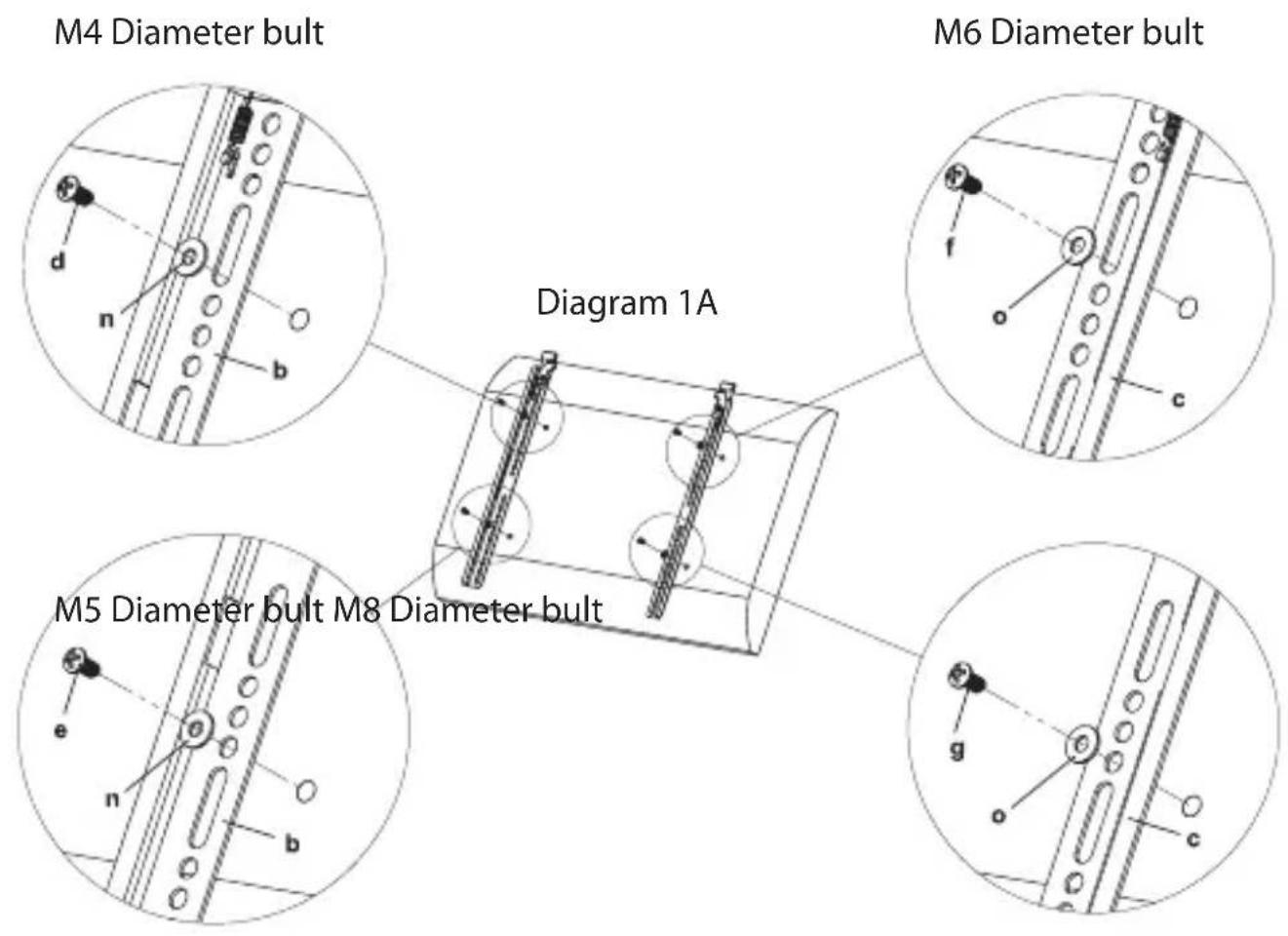

Montering av monitorfästet på en TV med platt baksida

Först av allt, se till att diametern på bultarna (d, e, f, g) är vad du behöver för din TV. När du har bestämt rätt diameter, se den relativa diagrammet nedan. Du måste gånga bulten i TV.n med rätt bricka (n, o). Se till att monitorfästena (b, c) är vertikalt centrerade och i nivå med varandra.

Montering av monitorfästet på en TV med rundad baksida

Först av allt, se till att diametern på bultarna (h, i, j, k) är vad din TV behöver. När du har bestämt rätt diameter, konsultera diagrammet nedan. Du ska gänga in bulten i TV.n tillsammans med korrekt bricka (n, o) och distansring (l, m). Till bultarna med diameter M4 eller M5, behöver du ytterligare en M4/M5 bricka mellan monitorfästet och distansringen. Se till att monitorfästena är vertikalt centrerade och i nivå med varandra.

Montering av väggfästet på väggen

Montering på murad vägg, solid betong och betongblock:

Använd väggfästet (a) som en mall för att markera de 3 hålen på väggen. Se till att dessa hål är i nivå med varandra. Förborra hålen med en 10mm (3/8 ") betongborr till minst 60mm (2,4") djup. Sätt en betongplugg (r) i vart och ett av dessa hål. Kontrollera att betongpluggen sitter fullständig inne och i höjd med betongytan även om där också finns ett skikt av gips eller annat material ovanpå. Fäst väggfästet på väggen med 3st Franska skruvar (p) och 3st tillhörande brickor för fransk skruv (q), som visas i diagrammet. 2A

Montering på träregel:

Väggfästet (a) måste fästas till två trä reglar med minst 406mm (16 " emellan. Använd en regeldetektor för att lokalisera två intilliggande reglar. Det är en bra idé att kontrollera var reglarna sitter med en syl eller tunn spik som visas i diagram 2B. Förborra 60mm (2.4") djupa hål i önskad höjd för varje bult med en 4mm (5/32") borr. Se till att dessa hål är i mitten av varje regel och i nivå med varandra. Fäst väggfästet på väggen med 2st Franska skruvar (p) och 2st tillhörande bricka för fransk skruv (q).

Fäst väggbandet på väggen med hjälp av 2st bultar (t) och 2st bult brickor (u).

Häng upp skärmen/monitorn på väggfästet

Varning: Vissa TV-apparater kan kräva två personer för att lyfta! Vi ansvarar inte för personskador eller produktskador.

Dra först i snöret i varje ände av konsolen (b, c) för att öppna fjäderlåset, som visas i diagram 3A haka sedan fast konsolen på väggen (a), lossa sedan snöret för att låsa konsolerna i position, som visas i diagram 3B.

Tack för att du väljer våra produkter, njut av att använda.

RO

Produkt Modell
Inköpsdatum Inköpsställe, adress
Fel (datum, beskrivning, produktmottagarens position, förnamn, efternamn och namnteckning)

1. Garantiperiod

Garantin gäller från den dag köparen inhandlar produkten på inköpsstället. Garantiperiodens varaktighet anges på förpackningen till produkten.

2. Garantivillkor

Vid åberopande av garanti måste konsumenten förutom denna garantisedel uppvisa ursprunglig inköpshandling som anger produktens modellbeteckning, inköpsdatum samt inköpsställets namn och adress.

Tillverkaren utfäster sig att ersätta inlämnad produkt om fel upptäcks på produkten under garantiperioden och detta fel inte kan härledas till orsaker som gör garantin ogiltig enligt beskrivningen nedan.

Garantin omfattar inte normal testning, normalt underhåll och reparation eller byten av komponenter som förslits på naturligt sätt.

Garantin gäller inte om skada eller felfunktion kan härledas till följande orsaker:

• Olämplig installation av produkten, olämplig användning av produkten som inte följer manualen, tekniska krav eller säkerhetsstandard som angivits av tillverkaren, och dessutom olämplig förvaring, fall från hög höjd liksom direkta slag.
  • Rost, lera, vatten och sand.
• Reparation, modifikation eller rengöring som utförts av någon som inte auktoriserats därtill av tillverkaren.
• Användning av reservdelar, programvara eller förbrukningsmaterial som inte avsedda för produkten.
• Olyckor eller andra händelser som inte tillverkaren ansvarar för och son blixtnedslag, kontakt med vatten, eld, magnetfält och även olämplig ventilation.
• Om produkten inte motsvarar gällande normer och föreskrifter i ett visst land, annat än det land som produkten inköptes i. Varje försök att modifiera produkten för att uppfylla tekniska krav och säkerhetsföreskrifter i annat land upphäver garantin.

Om inget fel kan hittas i produkten ska köparen stå för samtliga servicekostnader.
