Tuotetyyppi	Litteän näytön seinäteline
Yhteensopivat näytön koot	26" - 55"
Suurin kantavuus	80 lbs (36 kg)
VESA-yhteensopivuus	200x200mm - 400x400mm
Kallistusalue	+/- 15 astetta
Kääntöalue	+/- 30 astetta
Vaaitussäätö	+/- 3 astetta
Materiaali	Teräs
Väri	Musta
Tuotteen mitat (LxKxS)	50 x 25 x 5 cm
Tuotteen paino	3.5 kg
Asennustyyppi	Seinäteline (tappi vaaditaan)
Mukana tulevat tarvikkeet	Asennuskiinnike, ruuvit, ankkurit, välikkeet
Turvaominaisuudet	Painotestattu, kaatumisenestosuunnittelu
Huolto	Pyyhi kostealla liinalla; ei liuottimia
Korjattavuus	Ei käyttäjän huollettava; ota yhteyttä Acme United -tukeen
Takuu	1 vuoden rajoitettu takuu

Usein kysytyt kysymykset - 7009078 Acme United

Mikä on suurin television paino, jonka tämä teline kestää?

Teline kestää enintään 80 lbs (36 kg).

Mitkä VESA-kuviot ovat yhteensopivia?

Se sopii VESA-kuvioihin 200x200mm - 400x400mm.

Kallistuuko tai kääntyykö teline?

Kyllä, se tarjoaa +/-15° kallistuksen ja +/-30° kääntämisen optimaalisiin katselukulmiin.

Mitä työkaluja tarvitaan asennukseen?

Tarvitset porakoneen, vaa'an, hylsyavaimen ja tappietsimen. Kaikki tarvikkeet ovat mukana.

Voinko asentaa tämän kipsilevyyn?

Kyllä, mutta turvallisuuden vuoksi se on kiinnitettävä puutappeihin. Käytä mukana tulevia ankkureita betoniseinille.

Kuinka puhdistan telineen?

Pyyhi kostealla liinalla. Älä käytä hankaavia puhdistusaineita tai liuottimia.

Onko teline yhteensopiva kaarevien televisioiden kanssa?

Kyllä, kunhan VESA-kuvio on välillä 200x200 - 400x400 ja paino alle 80 lbs.

Mikä on etäisyys seinästä?

Telineen profiili on noin 2 tuumaa (5 cm) seinästä.

Voinko säätää vaaitusta asennuksen jälkeen?

Kyllä, siinä on +/-3° vaaitussäätö -ominaisuus.

Mistä löydän käyttöohjeen?

Lataa ohje ilmaiseksi notice-facile.com-sivustolta PDF-muodossa.

KÄYTTÖOHJE 7009078 Acme United

FI 46 Asennusohjeet 94 Takuulomake

SE 53 Installation Instruktion 95 Garantisedel

Montaažiplaadi paigaldamine seinale

Tellis-, betoon- ja betoonplokkseinale paigaldamine:

Pakkauksesta purkamisohjeet:

• Avaa laatikko varoen, nosta osat ulos ja levitä ne pahville tai muulle suojaavalle pinnalle.
• Tarkasta pakkauksen sisältö seuraavalla sivulla olevan osalistan avulla varmistaaksesi, että kaikki osat ovat mukana ja vahingoittumattomia. Älä käytä vahingoittuneita tai viallisia osia.
  • Lue kaikki ohjeet huolellisesti ennen asennusta.

Tärkeitä turvallisuustietoja

Ole huolellinen asentaessasi ja käyttäessäsi laitetta. Lue ohjeet ennen asennuksen aloittamista ja seuraa tarkasti kaikkia annettuja ohjeita. Käytä tarvittavia turvallisuusvälineitä asennuksen aikana.

Pyydä pätevää asentajaa avustamaan asentamisessa, jos:

• Et ymmärrä näitä ohjeita, tai jos sinulla on epäilyksiä telineen turvallisuuteen liittyen.
• Jos et ole varma seinäsi kestävyydestä, pyydä apua kokeneelta asentajalta.

Älä käytä tätä laitetta mihinkään muuhun kuin näissä ohjeissa mainittuun tarkoitukseen tai asennukseen. Emme ole vastuussa mistään tapaturmista tai vahingoista, jotka johtuvat laitteen vääränlaisesta kokoamisesta, asentamisesta tai käytöstä.

VAROITUS	Tämä televisioteline tulee kiinnittää lujasti pystysuoraan seinään. Jos telinettä ei ole asennettu oikein, se voi pudota ja aiheuttaa mahdollisen tapaturman ja/tai vahinkoja.
Tarvittavat työkalut	5/32"(4 mm) porauspääRuuvimeisseli	3/8"(10mm) kiviporaPystytuen paikannin	RuuviavainsarjaVatupassi

Huomautus: Pakkauksen asennusosia ja työkaluja ei ole tarkoitettu terästukiin eikä tiiliseiniin kiinnitystä varten. Jos asennukseen tarvittavia työkaluja ei ole mukana, kysy tarvittavia tarvikkeita paikallisesta rautakaupasta.

FI

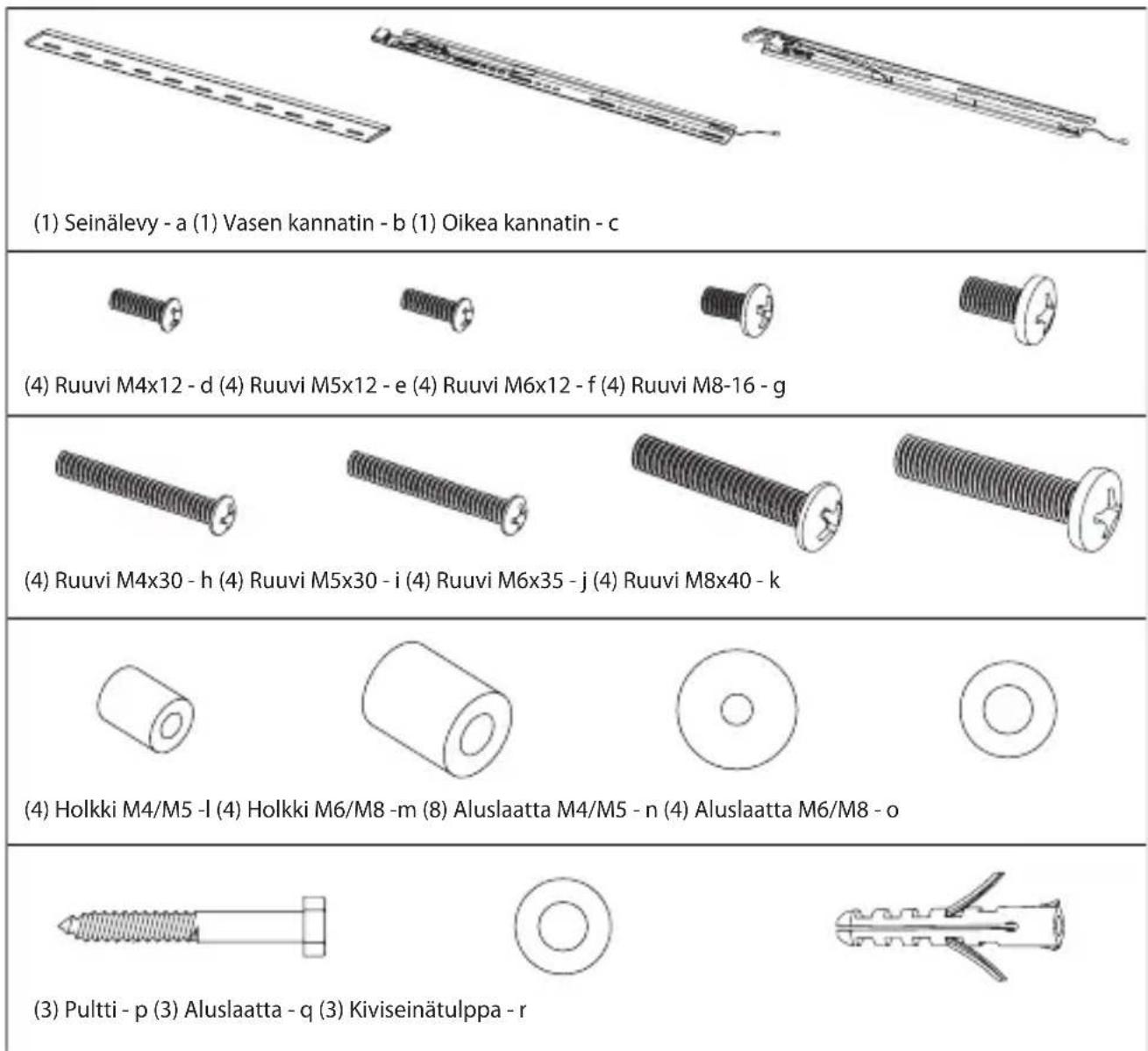

Toimitettavien osien lista

Kannattimien kiinnitys televisioon, jossa on tasainen takasivu

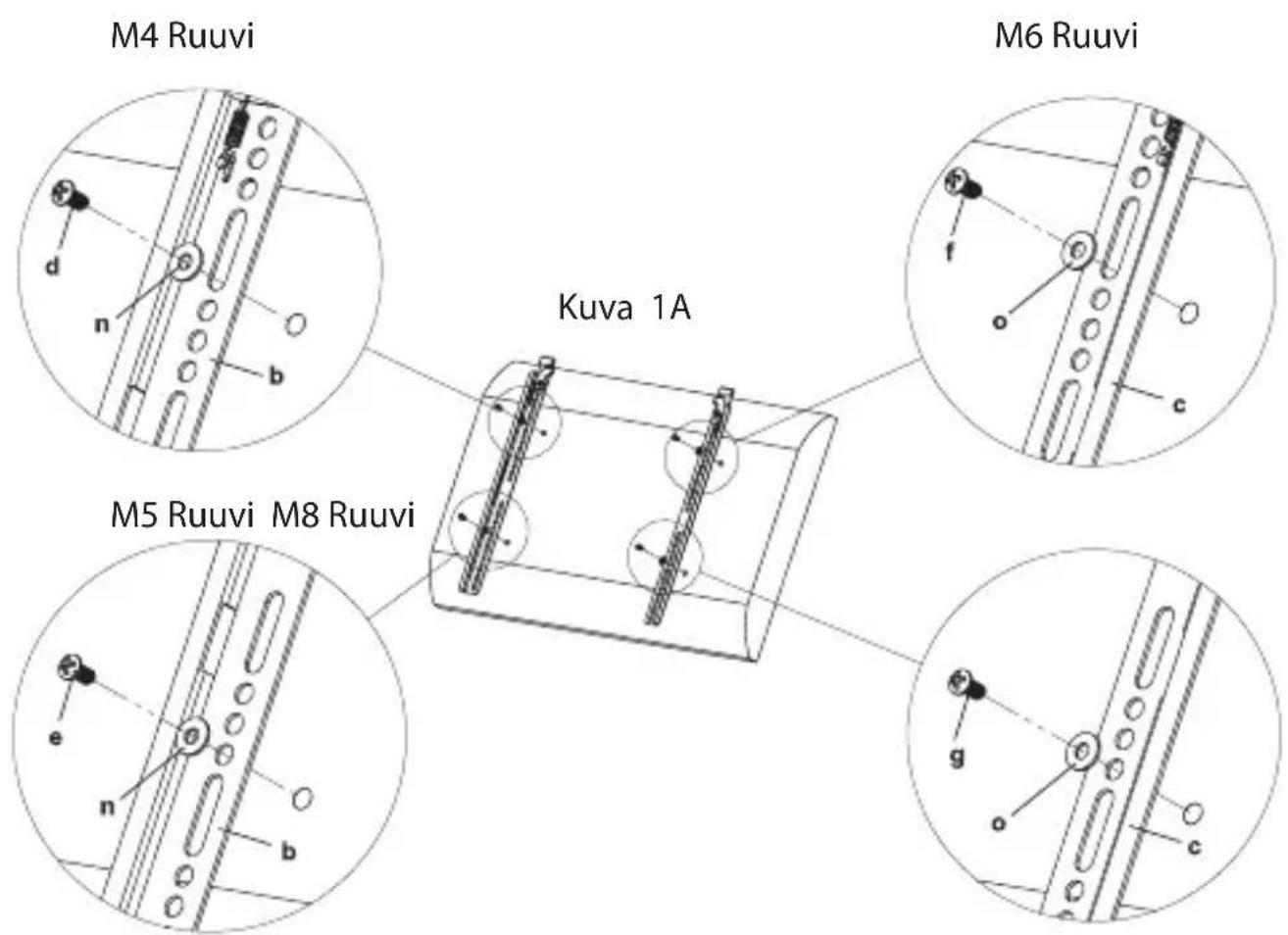

Ensimmäiseksi tarkista, minkä kokoinen ruuvi (d, e, f, g) televisioosi tarvitaan. Kun olet valinnut oikean kokoisen ruuvin, katso alla olevia kuvia. Kierrä ruuvi televisioon käyttäen oikean kokoista aluslaattaa (n, o). Varmista, että kannattimet (b, c) ovat pystysuunnassa keskellä ja samalla tasolla.

FI

Kannattimien kiinnitys television, jossa on kupera takasivu

Ensimmäiseksi tarkista, minkä kokoinen ruuvi (h, i, j, k) televisioosi tarvitaan. Kun olet valinnut oikean kokoisen ruuvin, katso alla olevia kuvia. Kierrä ruuvi televisioon käyttäen oikean kokoista aluslaattaa (n, o) ja holkkia (l, m). Kun ruuvin koko on M4 tai M5, tarvitset toisen M4/M5-aluslaatan kannattimen ja holkin väliin. Varmista, että kannattimet (b, c) ovat pystysuunnassa keskellä ja samalla tasolla.

Seinälevyn kiinnitys seinään

Kiinnitys tiili- tai betoniseinään:

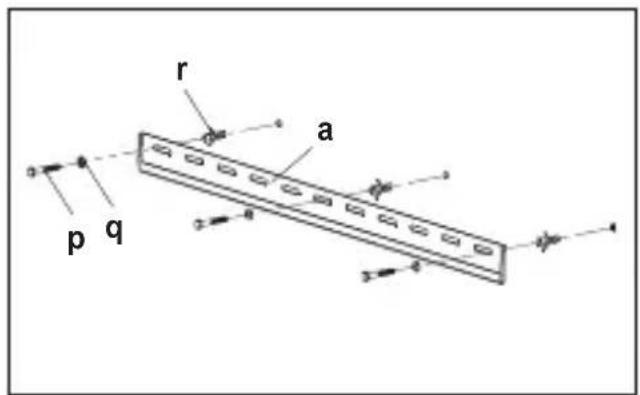

Merkitse seinälevyn (a) avulla kolmen reiän paikat seinään. Varmista, että reiät tulevat samalle tasolle. Poraa merkittyihin kohtiin iskuporakoneella 10 mm:n terällä ainakin 60 mm syvät reiät. Työnnä jokaiseen porattuun reikään kiviseinätulppa (r). Varmista, että tulpan pää uppoaa betonin reunan tasolle, vaikka betonin päällä olisi kerros laastia tai muuta ainetta. Kiinnitä seinälevy seinään kolmella pultilla (p). Laita kantojen alle aluslaatat (q), katso kuvaa 2A.

Kiinnitys puiseen seinäpalkkiin:

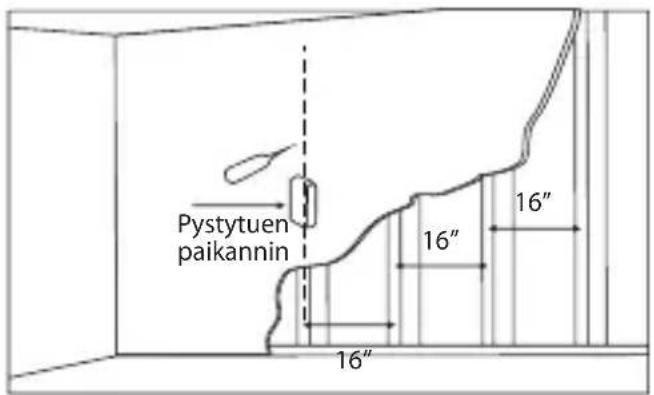

Seinälevy (a) täytyy kiinnittää kahteen seinäpalkkiin (koolinkiin), joiden välinen etäisyys on ainakin 406 mm. Etsi kaksi vierekkäistä seinäpalkkia seinäpalkkien etsimiseen tarkoitetulla laitteella (palkinilmaisimella). Palkkien sijainti kannattaa varmistaa purasimella tai ohuella naulalla, katso kuvaa 2B. Poraa kumpaankin palkkiin oikealle korkeudelle 60 mm syvä alkureikä 4 mm:n poranterällä. Varmista, että reiän tulevat suunnilleen palkkien keskelle ja samalle korkeudelle. Kiinnitä seinälevy seinään kahdella pultilla (p). Laita kantojen alle aluslaatat (q).

Kuva 2A Kuva 2B

FI

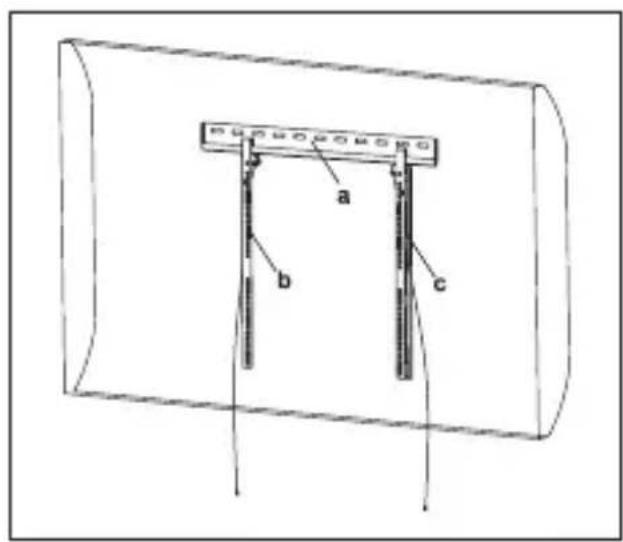

Television kiinnittäminen seinälevyyn

Varoitus: Joidenkin televisioiden nostamiseen tarvitaan kaksi henkilöä! Me emme vastaa tapaturmista tai vahingoista.

Vapauta ensin jousilukitus vetämällä naru kannattimen (b, c) kumpaankin päähän, katso kuvaa 3A. Kiinnitä kannatin sitten seinälevyyn. Lopuksi lukitse kannattimet narulla oikeisiin asentoihin, katso kuvaa 3B.

Kuva 3A Kuva 3B

Kiitos että valitsit tuotteemme. Nauti sen käytöstä.

Uppackningsinstruktioner

Tuote Malli
Ostopäivä Myyjän nimi ja osoite
Viat (päivämäärä, kuvaus, tuotteen vastaanottaneen henkilön asema, etunimi, sukunimi ja allekirjoitus)

1. Takuuaika

Takuu astuu voimaan päivänä, jolloin ostaja ostaa tuotteen myyjältä. Takuuaika ilmoitetaan tuotteen pakkauksessa.

2. Takuuehdot

Takuu on voimassa vain, kun esitetään ostotodistus ja tämä takuulomake, johon on merkitty tuotteen nimi ja malli, tuotteen ostopäivä sekä myyjän nimi ja osoite.

Jos tuotteessa havaitaan takuuaikana vikoja, jotka eivät johdu alla mainituista syistä, valmistaja vaihtaa tuotteen.

Takuu ei koske normaalia huoltoa tai korjausta eikä luonnollisella tavalla kuluneita osia.

Takuu ei kata seuraavista syistä johtuvia vaurioita tai vikoja:

• Tuotteen virheellinen asennus, vääränlainen käyttö ja/tai käyttöohjeiden tai valmistajan esittämien vaatimusten ja turvallisuusohjeiden noudattamisen laiminlyönti sekä lisäksi sopimaton varastointi, pudottaminen tai iskuille altistaminen.
  • Korroosio, muta, vesi ja hiekka.
• Muiden kuin valmistajan valtuuttamien henkilöiden suorittamat korjaukset, muutokset tai puhdistukset.
• Tuotteeseen sopimattomien varaosien, ohjelmistojen tai kulutusmateriaalien käyttäminen.
• Onnettomuudet tai muut sellaiset tapahtumat, joihin valmistaja ei voi mukaan lukien salama, vesi, tulipalo, magneettikenttä tai sopimaton tuuletus.
• Jos tuotetta käytetään muussa maassa kuin ostomaassa, ja se ole kyseisessä maassa voimassa olevien standardien ja määräysten mukainen. Kaikki yritykset muuttaa tuote muun kuin ostomaan teknisten ja turvallisuusmääräysten mukaiseksi aiheuttavat takuun raukeamisen.

Jos tuotteessa ei havaita olevan vikaa, palvelun kustannukset jäävät ostajan maksettaviksi.
