PLB114B - Кріплення для Плоского Екрану Acme United - Безкоштовний посібник користувача

Тип продукту	Настінне кріплення для плоскої панелі
Бренд	Acme United
Модель	PLB114B
Сумісні розміри екранів	від 26 до 55 дюймів
Максимальна вага	50 фунтів (22,7 кг)
Сумісність VESA	від 100x100 мм до 400x400 мм
Матеріали	Сталь, Пластик
Тип монтажу	Настінне кріплення на стійки
Тип руху	Нахил, Поворот, Обертання
Діапазон нахилу	+5° до -15°
Діапазон повороту	±45°
Діапазон обертання	±3°
Відстань від стіни	від 1,5 до 2,5 дюймів (від 38 до 64 мм)
Вимоги до живлення	Відсутні (ручне керування)
Обслуговування та чищення	Протирайте сухою тканиною; уникайте розчинників
Заходи безпеки	Закріпіть на стійках стіни; не перевищуйте обмеження ваги
Запасні частини та ремонтопридатність	Не підлягає самостійному обслуговуванню; зверніться до Acme United для заміни
Загальна інформація	Включає монтажне обладнання та інструкцію

Часті запитання - PLB114B Acme United

Які інструменти потрібні для встановлення?

Зазвичай потрібні детектор стійок, дриль, рівень, торцевий ключ та викрутки. Зверніться до інструкції для конкретних інструментів.

Як визначити, чи сумісний мій телевізор?

Перевірте шаблон VESA (відстань між отворами на задній панелі телевізора). PLB114B підтримує VESA до 400x400 мм. Також переконайтеся, що ваш телевізор важить менше ніж 50 фунтів.

Чи можна використовувати кріплення на бетонній стіні?

Так, але ви повинні використовувати бетонні анкери (не входять до комплекту) і свердлити в суцільному бетоні. Ніколи не кріпіть тільки на гіпсокартон.

Чи включає кріплення все необхідне обладнання?

Так, воно включає гвинти, прокладки, шайби та монтажну скобу. Однак стінні анкери для бетону не входять до комплекту.

Як відрегулювати нахил після встановлення?

Послабте гвинти регулювання нахилу на кріпленні, встановіть потрібний кут, потім затягніть. Діапазон нахилу від +5° до -15°.

Яка вантажопідйомність PLB114B?

Максимальна вантажопідйомність становить 50 фунтів (22,7 кг). Перевищення може призвести до пошкодження конструкції.

Чи можна встановити вигнутий телевізор?

Так, якщо шаблон VESA знаходиться в межах від 100x100 до 400x400 мм, а вага менше 50 фунтів. Вигнуті телевізори можуть потребувати додаткових прокладок для правильної посадки.

Чи відповідає кріплення стандарту VESA?

Так, воно підтримує стандартні шаблони VESA від 100x100 мм до 400x400 мм, включаючи 200x200 та 300x300.

Як чистити кріплення?

Використовуйте м'яку суху тканину. Не використовуйте агресивні хімічні речовини або абразивні засоби для чищення, щоб не пошкодити покриття.

Де можна знайти інструкцію?

Інструкцію можна безкоштовно завантажити на notice-facile.com у форматі PDF. Ви також можете замовити перекладену версію через сайт.

ПОСІБНИК КОРИСТУВАЧА PLB114B Acme United

UA 81 Інструкція по установці 99 Гарантійний лист

GB

• Обережно відкрийте упаковку, вийміть вміст коробки і розкладіть його на картоні або на іншій захисній поверхні, аби уникнути пошкодження.
• Звірте вміст пакунку з переліком поставки на наступній сторінці, аби переконатися, що всі складові частини отримані без пошкоджень. Не використовуйте пошкоджені або дефективні частини.
• Уважно прочитайте всі настанови перед тим, як починати встановлення.

Важлива інформація з техніки безпеки

Обережно встановлюйте та експлуатуйте даний пристрій. Будь ласка, прочитайте цю інструкцію перед початком монтажу і уважно виконуйте всі настанови, які містяться в ній. Під час встановлення використовуйте відповідні засоби техніки безпеки.

Будь ласка, подзвоніть кваліфікованому монтажнику для отримання допомоги, якщо:

• Ви не розумієте цієї інструкції, або маєте будь-які сумніви щодо безпечності всиновлення.
• Якщо ви непевні відносно характеру вашої стіни, проконсультуйтеся з кваліфікованим монтажником.

Не використовуйте цей виріб для будь-якої іншої мети крім тієї, яка зазначена у даній інструкції. Ми знімаємо з себе будь-яку відповідальність за травмування або пошкодження, які стали результатом неправильного складання, монтажу або неправильного використання виробу.

UA

ЗАСТЕРЕЖЕННЯ	Це кріплення для телевізора повинно бути ретельно закріплено на вертикальній стіні. У випадку неналежного встановлення кріплення може впасти і призвести до можливого травмування та/або пошкодження.
Необхідніінструменти	Свердлодіам. 4ммХрестовавикрутка	Свердло діам.10ммдля цегляних і бетонних стінШукач стійок	Гайковий ключРівень

Примітка: Монтажні вузли та деталі, які постачаються, не призначені для встановлення на стіни із металевими стійками чи стіни зроблені із шлакоблоків. Якщо в комплекті відсутня потрібна вам арматура, будь ласка, проконсультуйтеся у вашому місцевому господарчому магазині з приводу потрібних компонентів.

Перелік поставлених деталей

(1)Стінова пластина - a (1)Лівий кронштейн монітора - b (1)Правий кронштейн

монітора - с

(4)Болт М4x12 - d (4)Болт М5x12 - e 4)Болт М6x12 - f (4)Болт М8x16 - g

(3)Болт з квадратною головкою - t (3) Шайба - u (3) Анкер - v

UA

Кріплення кронштейнів до телевізора з плоскою задньою стінкою

Перш за все переконайтеся, що діаметр болта (d,e,f,g) відповідає вимогам вашого телевізора. Після того, як ви визначилися з правильним діаметром, будь ласка, продивіться наведені нижче малюнки. Прикрутіть кронштейни до телевізора за допомогою болтів, використовуючи потрібну стопорну шайбу (l,m,n,o) і шайбу (r,s). Будь ласка упевніться, що кронштейни монітора знаходяться у вертикальному положенні і на одному рівні один з одним.

Кріплення кронштейнів монітора до телевізора з випуклою задньою стінкою

Перш за все переконайтеся, що діаметр болтів (h,i,j,k) відповідає вимогам вашого телевізора. Після того, як ви визначилися з правильним діаметром, будь ласка продивіться наведені нижче ілюстрації. Прикрутіть кронштейни до телевізора за допомогою болтів, використовуючи потрібну стопорну шайбу (l,m,n,o) і шайбу (r,s), а також вставку (p,q). для болтів M4, або M5 вам знадобиться інша шайба M4/M5 між кронштейном монітора та вставкою. Будь ласка упевніться, що кронштейни монітора знаходяться у вертикальному положенні і на одному рівні один з одним.

Кріплення стінової пластини до стіни

Кріплення до стіни з цегли, монолітного бетону або бетонних блоків:

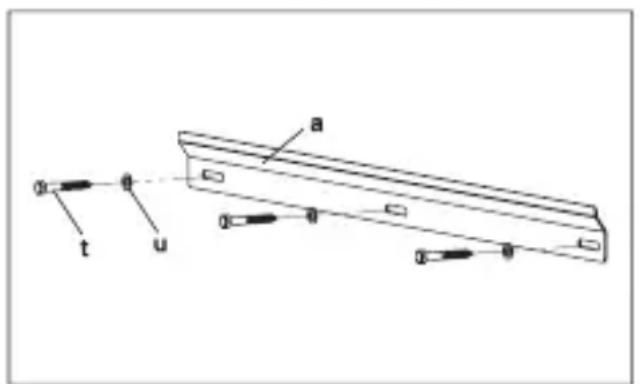

Використайте стінову пластину (а) в якості шаблону для позначення місць отворів у стіні. Упевніться, що отвори знаходяться на одному рівні. Просвердліть отвори за допомогою 10-мм свердла для бетонних або цегляних стін на глибину не менше 60 мм. Вставте анкер (v) в кожен з цих отворів. Упевніться, що анкер щільно сидить у стіні і не виступає за її поверхню. Прикріпіть стінову пластину до стіни за допомогою трьох болтів з квадратною головкою (t) і трьох шайб (u), як показано на малюнку 2А.

Кріплення до дерев'яних стійок:

Стінова пластина (а) повинна кріпитися до двох дерев'яних стійок, розташованих одна від одної щонайменше на відстані 40 см. Використовуйте шукач стійок, щоб визначити місце розташування двох сусідніх стійок. Для перевірки місцезнаходження можна скористатися шилом або тонким гвіздком, як показано на малюнку 2Б. За допомогою свердла діаметром 4 мм висвердліть отвір на глибину 60мм на потрібній висоті від підлоги в кожній стійці. Упевніться, що ці отвори знаходяться посередині стійок і на одному рівні. Прикріпіть стінову пластину до стіни за допомогою двох болтів з квадратною головкою (т) і двох шайб(у).

Мал. 2А Мал. 2В

Кріплення монітора до стінової плити

Застереження: деякі телевізори можуть потребувати двох людей, щоб їх підняти! Ми не несемо відповідальності за тілесні пошкодження або пошкодження вироби.

Спочатку зачепіть кронштейни монітора (b,c) за верх стінової пластини (a), потім дайте нижній частині кронштейнів монітора стати до стіни, як показано на малюнку ЗА. Кінцеве кріплення показано на малюнку ЗБ.

Мал. 3А Мал. 3В

Дякуємо, що вибрали наші товари і бажаємо приємного використання.
