PLB114B - Монтаж за Плосък Екран Acme United - Безплатно ръководство за потребителя

Тип продукт	Стенен монтаж за плосък панел
Марка	Acme United
Модел	PLB114B
Съвместими размери на екрана	от 26 до 55 инча
Максимална товароносимост	50 фунта (22.7 кг)
Съвместимост с VESA	от 100x100 mm до 400x400 mm
Материали	Стомана, Пластмаса
Тип на монтаж	Стенен монтаж с анкери
Тип на движение	Наклон, Завъртане, Ротация
Диапазон на наклон	от +5° до -15°
Диапазон на завъртане	±45°
Диапазон на ротация	±3°
Разстояние от стената	от 1.5 до 2.5 инча (38 до 64 мм)
Изисквания за захранване	Няма (ръчно управление)
Поддръжка и почистване	Избърсване с суха кърпа; избягвайте разтворители
Характеристики за безопасност	Закрепете към стенни анкери; не превишавайте максималното тегло
Резервни части и ремонтопригодност	Не може да се обслужва от потребителя; свържете се с Acme United за замени
Обща информация	Включва монтажен хардуер и ръководство за употреба

Често задавани въпроси - PLB114B Acme United

Какви инструменти са необходими за инсталацията?

Обикновено са необходими детектор на греди, бормашина, нивелир, гаечен ключ и отвертки. Обърнете се към ръководството за специфични инструменти.

Как да определя дали моят телевизор е съвместим?

Проверете VESA разположението (разстояние между отворите отзад на телевизора). PLB114B поддържа VESA до 400x400 mm. Също така се уверете, че телевизорът ви тежи по-малко от 50 фунта.

Може ли стойката да се използва на бетонна стена?

Да, но трябва да използвате бетонни анкери (не са включени) и да пробиете в твърд бетон. Никога не монтирайте само на гипсокартон.

Включва ли стойката всички необходими части?

Да, включва винтове, дистанционери, шайби и монтажна скоба. Въпреки това, стенни анкери за бетон не са включени.

Как да регулирам наклона след инсталация?

Разхлабете винтовете за регулиране на наклона на стойката, задайте желания ъгъл, след което затегнете отново. Диапазонът на наклон е от +5° до -15°.

Каква е товароносимостта на PLB114B?

Максималната товароносимост е 50 фунта (22.7 кг). Превишаването на това може да доведе до структурна повреда.

Мога ли да монтирам извит телевизор?

Да, стига VESA разположението да е в рамките на 100x100 до 400x400 mm и теглото да е под 50 фунта. Извитите телевизори може да изискват допълнителни дистанционери за правилно прилягане.

Стойката съвместима ли е с VESA?

Да, поддържа стандартни VESA разположения от 100x100 mm до 400x400 mm, включително 200x200 и 300x300.

Как да почистя стойката?

Използвайте мека, суха кърпа. Не използвайте агресивни химикали или абразивни почистващи препарати, за да избегнете повреда на покритието.

Къде мога да намеря ръководството за употреба?

Ръководството е достъпно за безплатно изтегляне на notice-facile.com в PDF формат. Можете също да поискате преведена версия чрез сайта.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PLB114B Acme United

Инструкции за разопаковане

• Отворете внимателно картонената кутия, отстранете съдържанието и поставете на плот или друга защитена повърхност, за да избегнете повредите.
• Проверете съдържанието на пакета по списъка на доставените части в първата опаковка, за да се уверите, че компонентите не са повредени. Не използвайте повредени или дефектни части.
• Прочетете внимателно всички инструкции, преди да започнете монтажа.

Важни инструкции за безопасност

Внимавайте при монтажа и работата с устройството. Прочетете настоящите инструкции преди монтажа и внимателно ги следвайте. При монтажа използвайте подходящо обезопасително оборудване.

За помощ при монтажа се обърнете към квалифициран техник.

• Ако не разбирате настоящите инструкции или имате съмнения относно безопасността на монтажа.
• Ако не сте сигурни относно материала на стената, се посъветвайте с квалифициран монтажен техник.

Не използвайте продукта за други цели или в непосочени в настоящите инструкции конфигурации. С настоящото отказваме да поемем всякаква отговорност за наранявания или щети, произтичащи от неправилно сглобяване, неправилен монтаж или използване на продукта.

BG

ПРЕДУПРЕЖДЕНИЕ	Стойката за телевизор трябва да се захване здраво към вертикална стена. Ако не бъде монтирана правилно, е възможно да падне и да причини наранявания или щети.
Необходими инструменти	Свредло 5/32"(4mm)Отвертка	Свредло за зидария 3/8"(10mm)Комплект за намиране на греди	Френски ключ или приборна розеткаНивелир

Забележка: Доставените в комплекта монтажни компоненти и крепежни елементи не са предназначени за монтаж на стени с арматура или стени от вулканични блокове. Ако необходимите за монтаж крепежни елементи не са включени в доставката, проверете в местния железарски магазин за подходящи за приложението елементи.

Списък на доставяните части

(1)Пластина за стенен монтаж-а (1)Лява скоба за монитор-б (1)Дясна скоба за монитор-с
(4)Болт M4x12-d (4)Болт M5x12-e (4)Болт M6x12-f (4)Болт M8x16-g
(4)Болт M4x30-h (4)Болт M5x30-i (4)Болт M6x35-j (4)Болт M8x40-k
(4)Контрагайка M4-I (4)Контрагайка M5-m		(4)Шайба за контрагайка M6-n (4)Контрагайка M8-o
(4)Носач за дюбели M4/M5-p	(4)Носач за дюбели M6/M8 -q (8)Шайба M4/M5 -r (4)Шайба M6/M8 -s
(3)Болт за дърво-t (3)Шайба за винт за дърво -u (3)Анкерен болт за бетон -v

BG

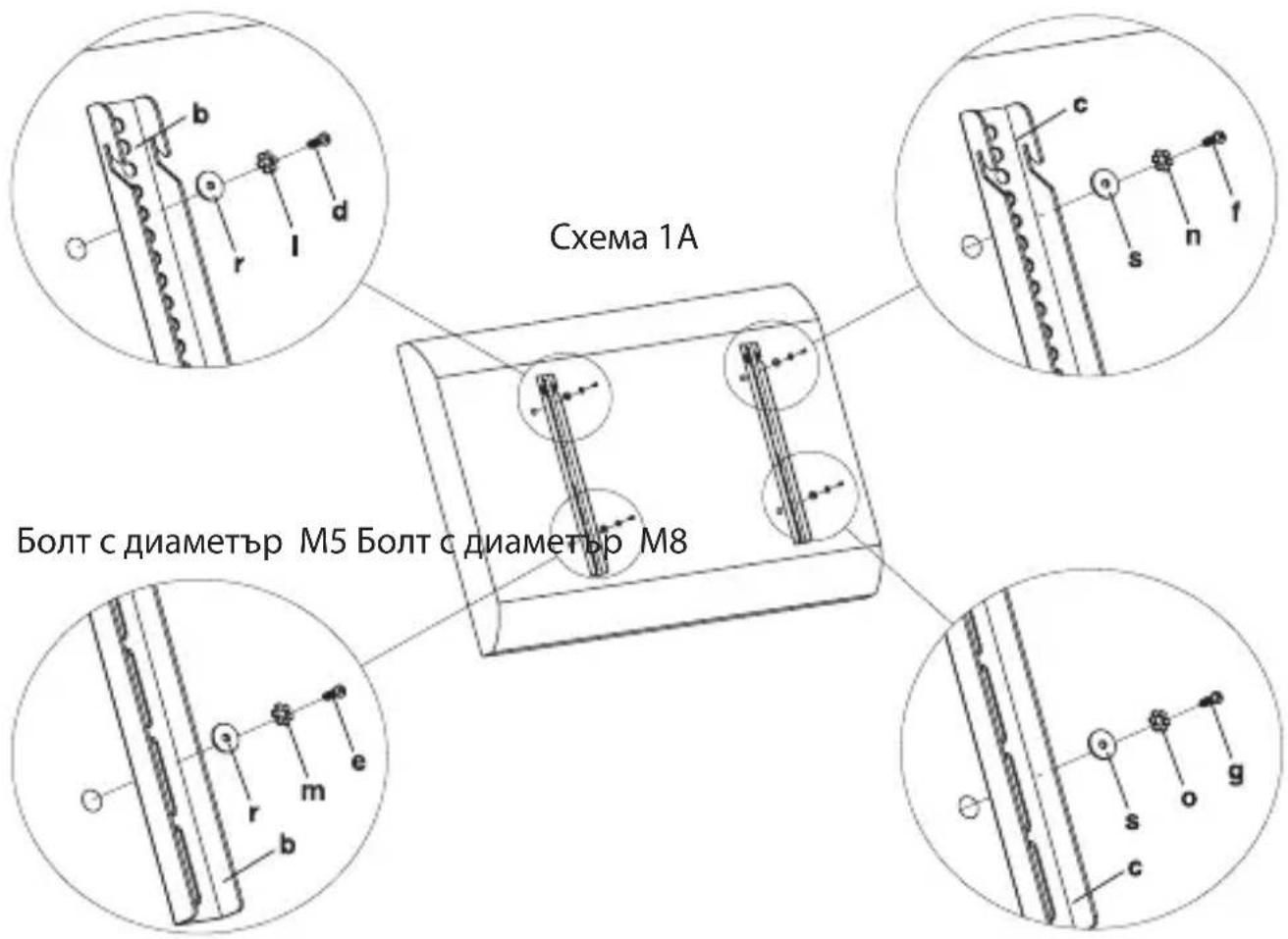

Монтаж на мониторните скоби към телевизор с плосък гръб

Първо се уверете, че диаметърът на болта (d, e, f, g) е подходящ за телевизора. След като определите правилния диаметър, вижте съответната схема. Навийте болта в телевизора и стегнете със съответната контрагайка (l, m, n, o) или шайба (r, s). Уверете се, че мониторните скоби са центрирани вертикално и изравнени една спрямо друга.

Болт с диаметър М4

Болт с диаметър М6

Монтаж на мониторните скоби към телевизор със заоблен гръб

Първо се уверете, че диаметърът на болта (h, i, j, k) е подходящ за телевизора. След като определите правилния диаметър, вижте съответната схема. Навийте болта в телевизора и стегнете със съответната контрагайка (l, m, n, o), шайба (r, s) или носач за дюбел (q, r). За болтовете с диаметри M4 или M5 е необходимо друга шайба M4/M5 между мониторната скоба и носача за дюбел. Уверете се, че мониторните скоби са центрирани вертикално и изравнени една спрямо друга.

Монтаж към стената на пластината за стенен монтаж

Монтаж върху тухли, плътен бетон и бетонен блок:

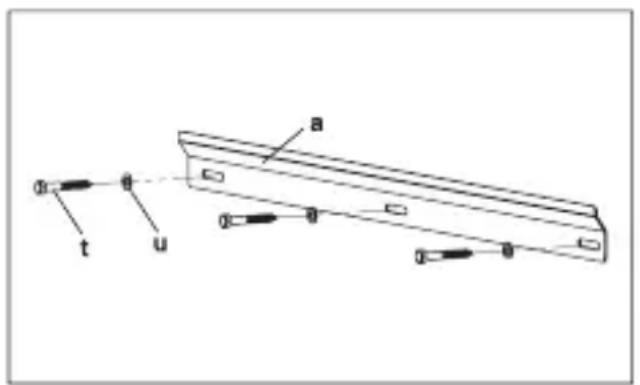

Използвайте пластината за стенен монтаж (a) като шаблон, за да отбележите местата за 3 отвора в стената. Уверете се, че отворите са изравнени. Със свредло за зидария 10mm пробийте отвори с дълбочина поне 60mm. Поставете анкерен болт за бетон (v) във всеки от отворите. Уверете се, че анкерният болт е изравнен с повърхността на бетонната стена, дори ако пред него остава слой хоросан или друг материал. Захванете пластината за стенен монтаж към стената с помощта на 3 броя винта за дърво (t) и 3 броя шайби за винтове за дърво, както е показано на схема 2A.

Монтаж върху дървени греди:

Пластината за стенен монтаж (а) трябва да се монтира върху греди на разстояние поне 405 mm една от друга. Използвайте уреда за намиране на греди, за да намерите две съседни греди. Би било добре да проверите местата на гредите с шило или тънък пирон, както е показано на схема 2В. Пробийте дълбок отвор 2,4"(60mm) на съответната височина върху всяка от гредите като използвайте свредло 5/32"(4mm). Уверете се, че отворите са в централната област на гредата и ги изравнете един спрямо друг. Захванете пластината за стенен монтаж към стената с помощта на 2 броя винта за дърво (t) и 2 броя шайби за винтове за дърво (u).

Схема 2А Схема 2В

Захващане на монитора към пластината за стенен монтаж

Предупреждение: За повдигането на някои телевизори са необходими двама души! Не поемаме отговорност за наранявания или повреди на продукта.

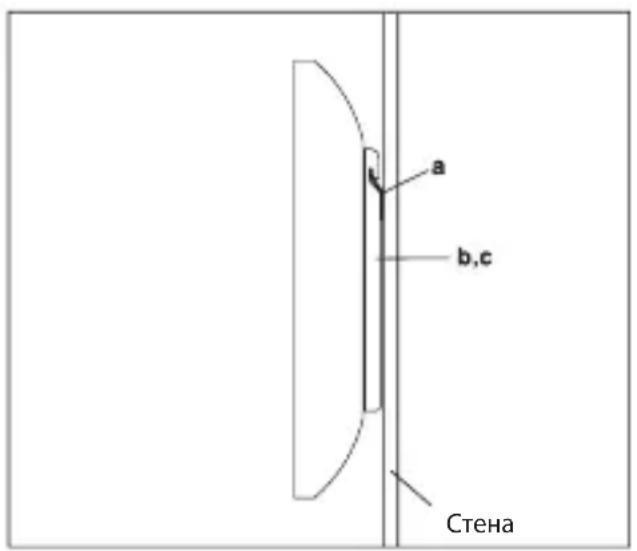

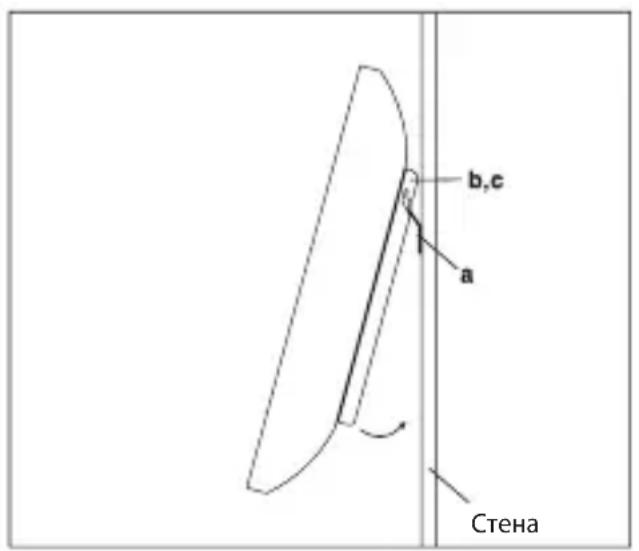

Първо окачете мониторните скоби (b,c) върху горния край на пластината за стенен монтаж (a), а след това оставете долните скоби да се завъртят към долния край на пластината, както е показано на схема ЗА. Завършеното окачване е показано на схема ЗВ.

Схема 3А Схема 3В
