Produkta veids	Plakanā paneļa sienas stiprinājums
Zīmols	Acme United
Modelis	PLB114B
Saderīgie ekrāna izmēri	26 līdz 55 collas
Maksimālā svara ietilpība	50 mārciņas (22,7 kg)
VESA saderība	100x100 mm līdz 400x400 mm
Materiāli	Tērauds, plastmasa
Stiprinājuma veids	Sienas stiprinājums ar stiprinājuma skrūvēm
Kustības veids	Slīpums, pagrieziens, rotācija
Slīpuma diapazons	+5° līdz -15°
Pagrieziena diapazons	±45°
Rotācijas diapazons	±3°
Attālums no sienas	1,5 līdz 2,5 collas (38 līdz 64 mm)
Jaudas prasības	Nav (manuāla darbība)
Apkope un tīrīšana	Noslaukiet ar sausu drānu; izvairieties no šķīdinātājiem
Drošības funkcijas	Piestipriniet pie sienas stiprinājuma skrūvēm; svara ierobežojumu nedrīkst pārsniegt
Rezerves daļas un remontējamība	Nav lietotāja apkalpojams; sazinieties ar Acme United, lai saņemtu nomaiņas daļas
Vispārīga informācija	Iekļauti montāžas piederumi un instrukciju rokasgrāmata

Bieži uzdotie jautājumi - PLB114B Acme United

Kādi instrumenti ir nepieciešami uzstādīšanai?

Parasti ir nepieciešams stiprinājumu detektors, urbis, līmeņrādis, uzgriežņu atslēga un skrūvgrieži. Skatiet rokasgrāmatu par konkrētiem instrumentiem.

Kā noteikt, vai mans televizors ir saderīgs?

Pārbaudiet VESA izkārtojumu (caurumu attālums televizora aizmugurē). PLB114B atbalsta VESA līdz 400x400 mm. Tāpat pārliecinieties, ka jūsu televizors sver mazāk par 50 mārciņām.

Vai stiprinājumu var izmantot uz betona sienas?

Jā, bet jums jāizmanto betona enkuri (nav iekļauti) un jāurbj cietā betonā. Nekad nemontējiet tikai uz drywall.

Vai stiprinājumam ir iekļauta visa nepieciešamā aparatūra?

Jā, tas ietver skrūves, starplikas, paplāksnes un montāžas kronšteinu. Tomēr sienas enkuri betonam nav iekļauti.

Kā pēc uzstādīšanas regulēt slīpumu?

Atskrūvējiet slīpuma regulēšanas skrūves uz stiprinājuma, iestatiet vēlamo leņķi, pēc tam atkal pievelciet. Slīpuma diapazons ir +5° līdz -15°.

Kāda ir PLB114B svara ietilpība?

Maksimālā svara ietilpība ir 50 mārciņas (22,7 kg). To pārsniedzot, var rasties konstrukcijas bojājums.

Vai es varu montēt izliektu televizoru?

Jā, ja VESA izkārtojums ir no 100x100 līdz 400x400 mm un svars ir mazāks par 50 mārciņām. Izliektiem televizoriem var būt nepieciešami papildu starplikas pareizai piegulēšanai.

Vai stiprinājums atbilst VESA standartam?

Jā, tas atbalsta standarta VESA izkārtojumus no 100x100 mm līdz 400x400 mm, ieskaitot 200x200 un 300x300.

Kā tīrīt stiprinājumu?

Izmantojiet mīkstu, sausu drānu. Neizmantojiet spēcīgas ķīmiskas vielas vai abrazīvus tīrītājus, lai nesabojātu apdari.

Kur es varu atrast instrukciju rokasgrāmatu?

Rokasgrāmata ir pieejama bezmaksas lejupielādei vietnē notice-facile.com PDF formātā. Jūs varat arī pieprasīt tulkotu versiju, izmantojot vietni.

LIETOŠANAS INSTRUKCIJA PLB114B Acme United

LV 19 Uzstādīšanas instrukcija 90 Garantijas lapa

Instrukcijas izsainošanai no iepakojuma

• Uzmanīgi atveriet kartona iepakojumu, izņemiet iepakojuma saturu un novietojiet to uz kartona vai cita virsmu aizsargājoša materiāla, lai izvairītos no bojājumiem.
• Pārbaudiet iepakojuma saturu, vai tas atbilst piegādāto detaļu sarakstam, kas dots nākamajā lappusē, lai pārliecinātos, vai visi komponenti piegādāti bez bojājumiem. Nelietojiet bojātas detaļas vai detalas ar defektiem.
• Pirms mēģināt veikt uzstādīšanu uzmanīgi izlasiet visas instrukcijas.

Svarīga informācija drošībai

Uzstādiet un izmantojiet šo ierīci uzmanīgi. Lūdzu, pirms uzstādīšanas rūpīgi izlasiet šo instrukciju un uzmanīgi ievērojiet visas šeit minētās instrukcijas. Uzstādīšanas laikā izmantojiet atbilstošu aprīkojumu.

Lūdzu, zvaniet kvalificētam uzstādīšanas darbuzņēmējam šādos gadījumos:

• Ja nesaprotat šīs instrukcijas vai rodas šaubas par drošību, veicot uzstādīšanu;
• Ja neesat drošs par to, kāds ir sienas materiāls, konsultējieties ar kvalificētu uzstādīšanas darbuzņēmēju.

Neizmantojiet šo izstrādājumu citiem mērkiem un konfigurācijā, kas nav skaidri norādīta šajā instrukcijā. Ar šo mēs atsakāmies no jebkādas atbildības par ievainojumiem vai bojājumiem, kas radušies nepareizas montāžas, uzstādīšanas vai nepareizas lietošanas rezultātā.

BRĪDINĀJUMS	Šis TV stiprinājums ir jāpiestiprina pie vertikālas sienas. Ja stiprinājums tiek uzstādīts nepareizi, tas var nokrist, rezultātā izraisīt ievainojumus un vai bojājumus.
Nepieciešamie instrumenti	4 mm koka urbisSkrūvgriezis	10 mm betona urbisProfilu meklētājs	Atslēga vai atslēgu komplektsLīmeņrādis

Piezīme: Komplektācijā iekļautās detaļas un aprīkojums nav paredzēti uzstādīšanai pie metāla karkasa vai izdedžu bloku sienām. Ja komplektācijā nav iekļauts uzstādīšanai nepieciešamais aprīkojums, lūdzu, konsultējieties vietējā celtniecības materiālu veikalā par atbilstoša montāžas aprīkojuma izmantošanu.

LV

Komplektācijā iekļautās detaļas

1) Pie sienas nostiprināma plāksne – a

1) Monitora labās puses kronšteins - c

(4) 4 mm skrūve x 12 - d 4) 5 mm skrūve x 12 - e (4) 6 mm skrūve x 12 - f (4) 8 mm skrūve x 16 - g

(4) 4 mm skrūves x 30 - h (4) 5 mm skrūves x 30 - l

(4) 6 mm skrūves x 35 skrūves - j

(3) kokskrūve ar sešstūra galvu– t (3) kokskrūves paplāksne - u (3) betona dībelis - v

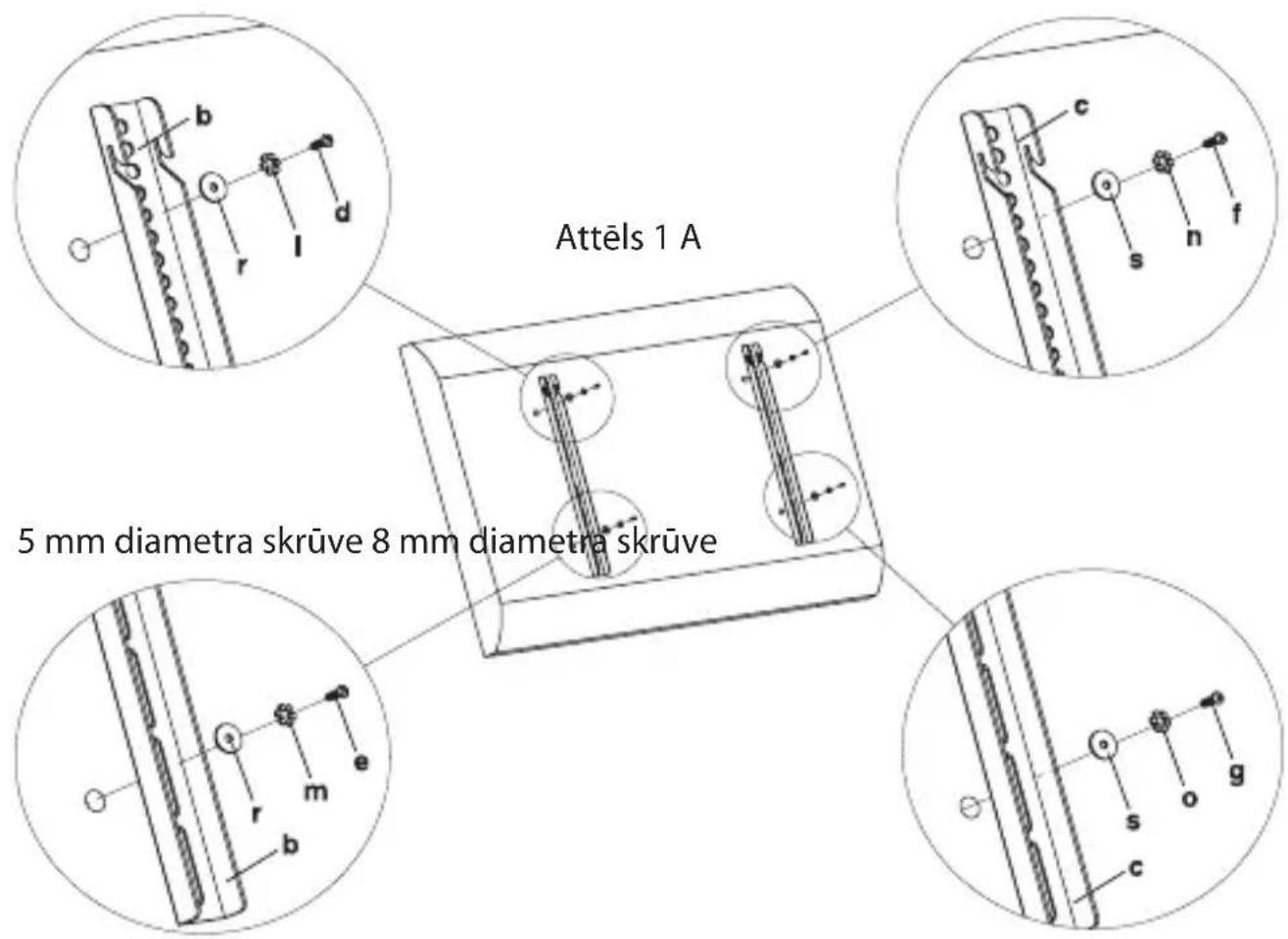

Monitora kronšteinu montāža pie TV ar plakanu aizmuguri

Vispirms pārbaudiet, kāda diametra skrūves (d, e, f, g) nepieciešamas TV. Kad esat noteicis pareizu diametru, lūdzu, skatiet zemāk atbilstošo attēlu. Izmantojot atbilstošu kontrpaplāksni (l, m, n, o) un paplāksni (r, s). Lūdzu, pārliecinieties, vai monitora kronšteini ir izvietoti vertikāli centrā un taisni viens attiecībā pret otru.

4 mm diametra skrūve

6 mm diametra skrūve

LV

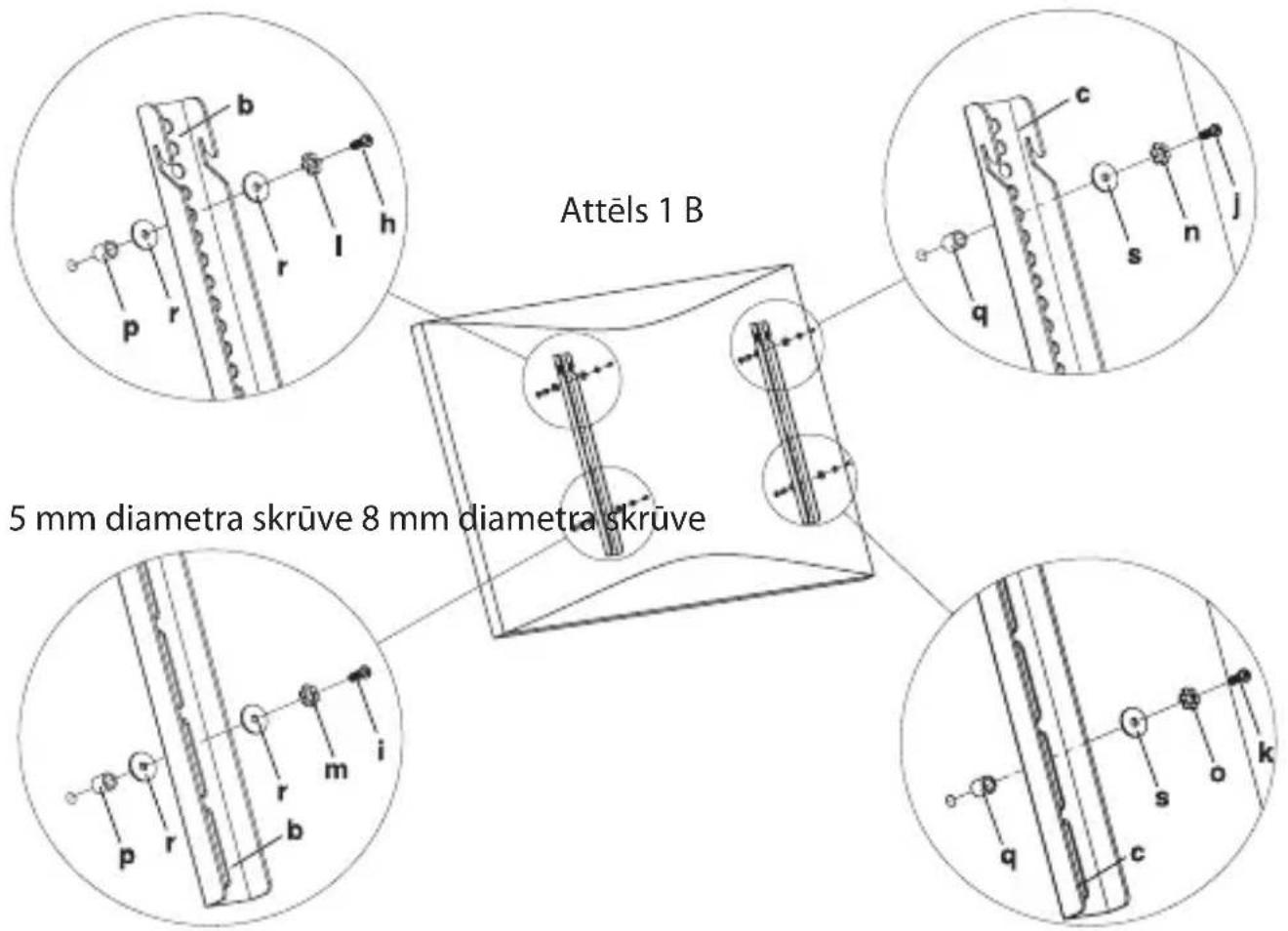

Monitora kronšteinu montāža pie TV ar izliektu aizmuguri

Vispirms pārbaudiet, kāda diametra skrūves (h, i, j, k) nepieciešamas TV. Kad esat noteicis pareizu diametru, lūdzu, skatiet zemāk atbilstošo attēlu. Izmantojot atbilstošu kontrpaplāksni (l, m, n, o), paplāksni (r, s) un starpliku (p, q) ieskrūvējiet skrūvi TV. 4 vai 5 mm diametra skrūvēm starp monitora kronšteinu un starpliku būs nepieciešama cita 4 mm/5 mm paplāksne. Lūdzu, pārliecinieties, vai monitora kronšteini ir izvietoti vertikāli centrā un taisni viens attiecībā pret otru.

4 mm diametra skrūve

6 mm diametra skrūve

Sienas plāksnes montāža pie sienas

Montāža pie ķieģeļu, betona un betona bloku sienas:

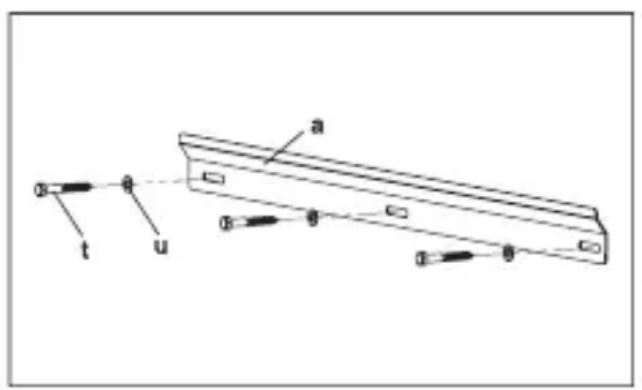

Izmantojiet sienas plāksni (a) kā veidni, lai atzīmētu 3 urbumu vietas uz sienas. Pārliecinieties, lai urbumi būtu horizontālā līmenī. Izurbiet caurumus ar 3/8 collu (10 mm) betona urbi vismaz 2,4 collu (60 mm) dzilumā. levietojiet betona dībeļus (v) katrā caurumā. Pārliecinieties, lai dībelī būtu iedzīti pilnībā līdz betona virsmai, arī tad ja uz virsmas ir apmetuma kārta vai cits materiāls. Nostipriniet sienas plāksni pie sienas, izmantojot 3 kokskrūves ar seštūra galvām (t) un 3 kokskrūvju paplāksnes (u), kā parādīts attēlā 2A.

Montāža pie koka karkasa sienas:

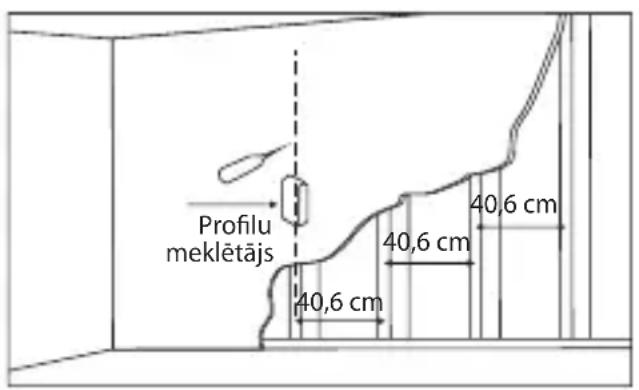

Sienas plāksne (a) jānostiprina pie sienas karkasa brusām, kas viena no otras atrodas vismaz 16 collu (406 mm) attālumā. Izmantojiet profilu meklētāju, lai atrastu divas blakusesošas brusas. leteicams pārbaudīt brusu atrašanās vietu ar īlenu vai tievu nagliņu, kā parādīts attēlā 2B. Izurbiet katrā brusā nepieciešamajā augstuma 2,4 collas (60 mm) dziļu caurumu, izmantojot 5/32 collu (4 mm) koka urbi. Pārliecinieties, vai urbumi ir brusu centra daļā un horizontālā līmenī viens pret otru. Nostipriniet sienas plāksni pie sienas, izmantojot 2 kokskrūves (t) un 2 kokskrūvju paplāksnes (u).

Attēls 2A Attēls 2B

LV

Monitora nostiprināšana pie sienas plāksnes

Bridinājums: Atsevišku TV pacelšanai var būt nepieciešama vēl divu cilvēku palīdzība! Mēs neuzņemamies atbildību par traumām vai izstrādājuma bojājumiem.

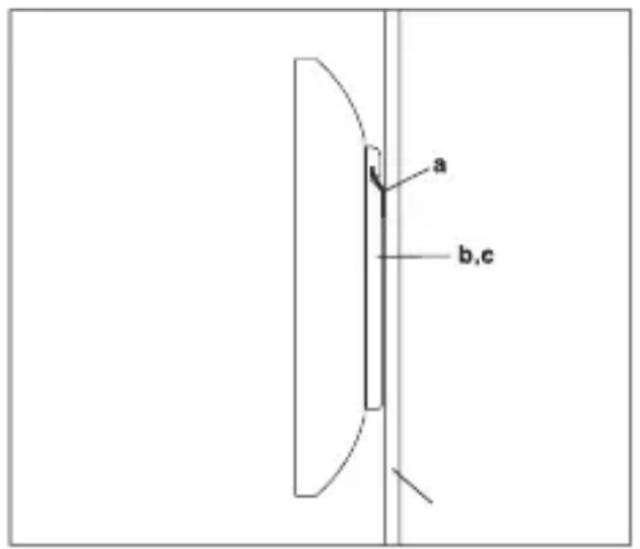

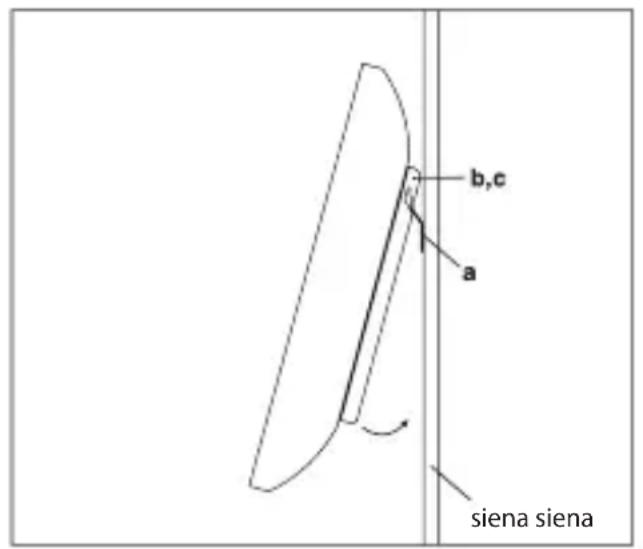

Vispirms uzākējiet monitora kronšteinus (b, c) uz sienas plāksnes (a) augšdaļas, pēc tam pievirziet monitora kronšteinus pie sienas, kā parādīts attēlā 3A. Gala rezultāts ir redzams attēlā 3B.

Attēls 3BAttēls 3A

Paldies, ka izvēlaties mūsu izstrādājumus un novēlam, lai to izmantošana atvieglo jūsu dzīvi!

Izstrādājums Izstrādājuma modelis
Izstrādājuma pirkšanas datums Pārdevēja nosaukums, adrese
Bojājumi (datums, apraksts, izstrādājumu pieņēmušās personas amats, vārds, uzvārds un paraksts)

1. Garantijas laiks

Garantija ir spēkā no tās dienas, kad pircējs ir nopircis šo izstrādājumu no pārdevēja. Garantijas laiks ir norādīts uz izstrādājuma iepakojuma.

2. Garantijas noteikumi

Garantiju var izmantot tikai tad, ja iesniedz izstrādājuma pirkšanas dokumenta oriğinālu un šo garantijas lapu, kurā ir norādīts modela nosaukums, izstrādājuma pirkšanas datums, pārdevēja nosaukums un adrese.

Ja garantijas laikā tiek konstatēti tādi izstrādājuma defekti, kas nav radušies tādu cēloņu dēļ, kuri uzskaitīti sarakstā “Garantija zaudē spēku...”, tad ražotājs apņemas izstrādājumu salabot vai apmainīt pret citu.

Garantija neattiecas uz regulāru pārbaudīšanu, apskati un parastā veidā nolietojušos daļu remontu un nomaiņu.

Garantija zaudē spēku, ja kaitējums vai bojājumi ir radušies šādu iemeslu dēl:

• izstrādājuma nepareiza uzstādīšana, nepareiza lietošana un/vai darbs ar izstrādājumu, kura laikā tiek pārkāptas ražotāja sniegtās lietošanas instrukcijas, tehniskās prasības vai drošības standarti, tostarp nepiemērota uzglabāšana, krišana zemē un stipri triecieni;
  • korozija, dublì, ūdens vai smiltis;
• tāds remonts, modifikācijas vai tīrīšana, kas nav veikta ražotāja pilnvarotā servisa centrā;
• izstrādājumam nepiemērotu rezerves daļu, programmatūras vai izlietojamo materiālu lietošana;
• nelaimes gadījumi vai citi notikumi, vai jebkādi citi iemesli, ko ražotājs nespēj ietekmēt, tostarp zibens, ūdens, uguns, magnētiskā lauka un nepiemērotas vēdināšanas ietekme;
• ja izstrādājums neatbilst tās valsts standartiem vai specifikācijām, kurā pirkts. Jebkāds mēģinājums piemērot izstrādājumu citu valstu tehniskajām vai drošības prasībām anulē tiesības uz garantijas apkalpošanu.

Ja izstrādājumā netiek atrasti bojājumi, tad visas izmaksas par apkalpošanu sedz pircējs.
