MANUAL DE USUARIO ERUPTION-1500 IBIZA SOUND

ES - Manual de Uso - p. 18

MANUAL DE INSTRUCCIONES

DESEMBALAJE

Al recibir el dispositivo, abra la caja y verifique que el contenido esté completo y en buenas condiciones. De lo contrario, notifique al transportista de inmediato y guarde el embalaje si muestra signos de abuso. Guarde la caja y todos los materiales de embalaje para que el dispositivo se pueda transportar de forma segura.

CONTENIDO DEL EMBALAJE

• 1 ERUPTION-1500
- Mando a distancia sin cable con receptor
• 1 Manual de instrucciones
• 1 Cable de alimentación

EXPLICACION DE LOS SIMBOLOS EN EL EQUIPO

El relámpago en el triángulo llama la atención sobre un peligro físico (por ejemplo, una descarga eléctrica).

El signo de exclamación dentro del triángulo indica un riesgo al manipular o usar el dispositivo.

El dispositivo cumple con la norma CE

Sólo para uso en interiores

Distancia mínima entre el dispositivo y otros objetos

Clase de aislamiento I

ATENCION NO ABRIR LA CARCASA PELIGRO DE ELECTROCUCION

Lea atentamente este manual, antes de su primera puesta en funcionamiento.

INSTRUCCIONES DE SEGURIDAD

• Respete todas las instrucciones de uso, de seguridad y mantenimiento con el fin de evitar descargas eléctricas y conservar el buen estado del equipo.
• Guarde el equipo limpio.
• Utilización únicamente en interior
• La tensión de alimentación de su enchufe, se ha de corresponder con la de su equipo.
• Coloque la maquina horizontalmente y sin inclinar.
• Desconecte el cable después de su uso.
• La máquina, no es estanca. Si la humedad, el agua o el líquido de humo penetra dentro del equipo, corte inmediatamente la alimentación y contacte con su distribuidor.
• La máquina no contienen ninguna pieza reemplazable por el usuario. Todas las reparaciones deben ser efectuadas por un técnico autorizado.
• Mantener fuera del alcance de los niños. No haga funcionar la máquina, sin vigilancia.
• Mantener los equipos eléctricos fuera del alcance de los niños. Este particularmente atento cunado tenga niños cerca. Los niños no son conscientes del peligro de un aparato eléctrico. Vigile que no toquen la máquina, que no se acerquen a ella y que no introduzcan ningún objeto dentro de ella, ya que les puede provocar una descarga eléctrica.
• No coloque el equipo en una superficie mullida, tal como una alfombra o cama. No obstruya los orificios de ventilación. No entorpezca la circulación de aire con periódicos, papeles o cualquier otro objeto. Si entorpece la ventilación del equipo, puede provocar un sobrecalentamiento a este equipo.
• Utilice el equipo únicamente en ambientes moderados, no utilizarlo en un ambiente tropical.
• Todas las personas implicadas en el uso, instalación o mantenimiento, deben estar formadas y cualificadas y respetar estas instrucciones de seguridad.
• El cambio del cable de corriente ha de ser efectuado por un técnico autorizado. Riesgo de electrocución!
• No deje el embalaje abandonado ya que constituye un peligro potencial para jóvenes y niños.

• o dirigir el humo hacía las personas o una llama abierta.

• a temperatura del humo, es elevada. Deje un espacio de al menos 1m. Entre la máquina y cualquier objeto.

• Coloque la maquina en un lugar bien ventilado y no obstruya las rejillas de ventilación. Mantenga la maquina alejada al menos 5m de cualquier objeto inflamable.
• No acercar líquidos volátiles tales como el aceite, gas, perfume, etc. a la máquina.
• Respete todas las instrucciones y advertencias colocadas en la máquina.
• Utilice únicamente líquido de humo de gran calidad.
• Si usted ingiere, por accidente, líquido de humo, acuda urgentemente al médico con la etiqueta del líquido, Lávese la piel y los ojos con abundante agua clara si han entrado en contacto con el líquido y después acuda a su médico.
• Limpie regularmente la máquina para evitar daños y reparaciones a la misma.
• Rellene el bidón del líquido, después de cada uso, antes de guardar o dejar de usar la máquina.
• Después de 40 horas de funcionamiento, limpie la boquilla con una mezcla de 80% de agua y 20% de vinagre. (Siempre con la maquina desenchufada y fría).
• Una vez enfriada la boquilla, móntela de nuevo y rellene el depósito para el próximo uso.
• En los lugares públicos, conviene respetar la reglamentación concerniente a la prevención de accidentes y el código de seguros concernientes a la responsabilidad civil.
• Si usted no está seguro de saber conectar o no entiende algunas de las indicaciones aquí descritas, no dude en pedir consejo a un especialista o a su vendedor.
• Dispositivo de corte de corriente: La toma de corriente debe estar instalada cerca del equipo y ser de fácil acceso.

NOTAS IMPORTANTES

DESPUÉS DE CADA USO, RETIRE LA MANGUERA DEL TANQUE Y PRESIONE EL CONTROL REMOTO PARA PULVERIZAR NIEBLA HASTA QUE SE HAYA QUITADO TODO EL LÍQUIDO DE NIEBLA DE LOS CONDUCTOS. SI NO LO HACE, LA MÁQUINA SE OBSTRUYE.

• Antes de llenar el líquido de niebla, desenchufe la unidad de la red eléctrica.
• Para evitar cortocircuitos, no permita que el líquido de niebla fluya hacia la parte interna de la máquina antes de llenarla; también puede sacar la botella de líquido y llenar el líquido de niebla fuera de la unidad.
• La máquina de niebla debe instalarse en el suelo. No está permitido inclinar la unidad o colocarla boca abajo
• Después de su uso, apague la máquina de humo y desenchúfela de la red eléctrica.
• La máquina de niebla no es resistente al agua. Si entra humedad o líquido de niebla en el interior de la máquina, debe desconectarla inmediatamente de la red eléctrica y ponerse en contacto con su distribuidor.
• Está prohibido rociar directamente hacia las personas. Mantener alejado de objetos inflamables y explosivos.
• El rociador de niebla está muy caliente, mantenga una distancia de al menos 5 metros cuando lo use
• No togue la superficie de la máquina de niebla durante el uso porque la carcasa alcanzará los 40-80 °C.
• Cuando la máquina no funcione, verifique si el fusible está quemado o no. Si es así, sustitúyalo por un fusible idéntico, averigüe la falla y reinicie la máquina. Pero tenga en cuenta: la reparación debe ser manejada por un profesional.

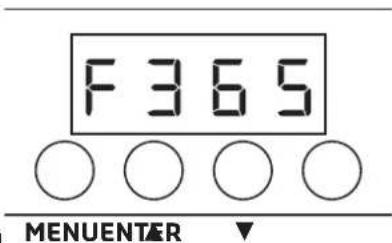

Funciones de los botones:

MENU: Pulse para ir a la página siguiente. Si está en un modo operativo, presione para salir del modo.

▲ UP: Aumenta el valor

▼ DOWN: Disminuir el valor

ENTER: Confirmar el valor y salir

CONEXIÓN DE UN CABLE DE SEÑAL

La conexión entre la salida de la unidad maestra y la entrada de la unidad esclava debe realizarse mediante un cable XLR de 3 pines. Conecte el cable de señal de la salida DMX del controlador a la toma DMX IN de la unidad maestra, luego conecte la toma DMX OUT de la unidad maestra a la toma DMX IN de la esclava, etc. hasta que haya conectado todas las esclavas. Inserte el último conector a la entrada de la última máquina. (Nota: el diámetro del núcleo de cada cable debe ser de 0,5 mm como mínimo, se debe usar un cable apantallado de doble núcleo).

Nota: Asegúrese de que los hilos internos del cable XLR de 3 pines no se toquen entre sí ni con el conector. Se recomienda un terminador de señal DMX en la salida de la última unidad de la cadena. Un terminador DMX es un conector XLR con una resistencia de 120 Ω entre el pin 2 y el pin 3 del conector XLR.

FUNCIONAMIENTO

Uso a través del Panel de control

Cuando enciende el botón de encendido, la máquina de niebla se calentará durante aproximadamente 5-6 minutos. Si ha conectado el receptor remoto inalámbrico, use el control remoto inalámbrico para controlar el rociado de niebla y las luces LED. También puede usar un controlador DMX para controlar el rociador de niebla y las luces LED.

Cuando se enciende la máquina, la temperatura debe mostrar "F0**". Esto significa que la máquina está funcionando correctamente. Si se muestra "F410" cuando la máquina acaba de encenderse, el sensor de temperatura no está funcionando correctamente.

AJUSTE DE TEMPERATURA DE LA MÁQUINA:

• Configure la temperatura máxima donde la máquina debe dejar de producir niebla: presione el botón MENÚ cuando se muestre "L230". Presione el botón ARRIBA para establecer una temperatura entre L230 y L280.
• Configure la temperatura máxima a la que la máquina debe dejar de calentar: Presione el botón MENÚ cuando se muestre "H230". Pulse el botón ARRIBA/ABAJO para establecer una temperatura entre H230 y H380.

CONFIGURACIÓN DE DIRECCIÓN DMX Y TABLA DE CANALES:

El control DMX tiene prioridad sobre el control remoto inalámbrico. Tan pronto como conecte un controlador DMX, el control remoto inalámbrico se apagará.

Cuando se muestre "F", presione el botón Menú para seleccionar "d001". Luego presione el botón ARRIBA/ABAJO para configurar la dirección desde d001-d512.

TABLA DE CANALES DMX:

Canal Valor Descripción
CH1 0-255 Empezar a producir niebla
CH2 0-255 Atenuador LED rojo
CH3 0-255 Atenuador LED verde
CH4 0-255 Atenuador LED azul
CH5 0-255 luz estroboscópica
CH6 0-255 Salto de color LED
CH7 0-255 Cambio gradual de color LED

MANDO A DISTANCIA

Enchufe el receptor suministrado en la toma de WIRELESS REMOTE CONTROL en el panel lateral de la máquina. Los botones del control remoto inalámbrico suministrado tienen las siguientes funciones:

R: control LED rojo

NIEBLA: Comience a rociar niebla

INSTALACIÓN DE LA BATERÍA

• Coloque el control remoto boca abajo sobre una superficie plana.
• Empuje la tapa del compartimiento en la dirección de la flecha e deslice el compartimento de la batería para abrirlo.
• Retire la batería vieja e instale la nueva (23A 12V).
• Deslice suavemente el compartimento de la batería para cerrarlo. Se bloquea automáticamente.

RECOMENDACIONES PARA BATERÍAS

Este símbolo indica que las baterías usadas no se deben tirar con la basura doméstica, sino que deben depositarse en puntos de recogida separados para su reciclaje.

ATENCIÓN: Peligro de explosión si la Pila se reemplaza incorrectamente. Reemplace solo por el mismo tipo o tipo equivalente.

Mantenga las pilas nuevas y usadas fuera del alcance de los niños.

Si el compartimiento de la pila no se cierra correctamente, deje de usar el producto y manténgalo fuera del alcance de los niños.

ADVERTENCIA: No ingiera la Pila. Peligro de quemaduras químicas.

El control remoto suministrado incluye una de estas pilas) Este producto contiene una pila de botón. Si se traga la pila del botón, puede provocar quemaduras internas graves y en solo 2 horas y puede provocar la muerte.

Si tiene dudas sobre si las pilas hayan podido ser tragadas por alguien o se puedan haber introducido en alguna parte del

cuerpo de alguien, consulte a un médico de inmediato.

FUNCIÓN DE APAGADO AUTOMÁTICO:

El sistema se apaga automáticamente cuando el tanque está vacío. Cuando la pantalla muestra constantemente "APAGADO" y "Número de temperatura F**" al mismo tiempo, la máquina apagará la bomba y el calentador automáticamente. Si desea volver a utilizar la máquina, pulse el botón MENÚ.

MANTENIMIENTO:

- Limpie la maquina con un paño seco y guárdela seca. Desenchufe la maquina antes de limpiarla, de rellenar el depósito, de cambiar el fusible, de manipularla o hacerle el mantenimiento.

F 3 6 5 MENUENTER

• Todas las máquinas de humo, tienen la tendencia de obstruirse por causa de los líquidos y de las elevadas temperaturas de trabajo. Siempre, una máquina bien mantenida funcionara sin problemas.
• Limpie regularmente la máquina, para prolongar su vida.
• Desmonte la boquilla, límpiela con vinagres y hágala hervir. (Siempre con la maquina desenchufada y fría).
• vacíe el depósito y rellénelo con la solución de limpieza. Enchufe la máquina en una base con toma de tierra y póngala a calentar.
• Haga funcionar la maquina en un lugar bien ventilado, hasta vaciar el depósito.
• Vuelva a colocar la boquilla en su lugar.
• La limpieza y mantenimiento ya está realizado. Deje enfriar la máquina, rellene el depósito con líquido de humo a base de agua de gran calidad y guárdela limpia y seca.

OTRAS INSTRUCCIONES:

• Las máquinas de niebla pueden atascarse fácilmente debido a las impurezas del líquido de niebla. Por lo tanto, un mantenimiento periódico alargará la vida útil de la máquina.
• Utilice un paño seco para la limpieza, limpie bien la máquina antes de guardarla.

CARACTERÍSTICAS TÉCNICAS

Alimentación 220V-240V\~50/60Hz

Consumo 1500W

Fusible....8A

Tiempo de calentamiento 5-6 minutos

Tiempo máximo de funcionamiento continuo 8-15 segundos

Altura máx. de pulverización ca 6-8m

Volumen de humo...... ca 900m³/min

Fuente de luz 24 x 3W LED RGB

Batería de control remoto ....23A / 12V alkalina

Canales 7

Capacidad del depósito....2.3L

Peso 6.7Kg

Dimensiones 410 x 350 x 205mm

Este símbolo significa que este equipo no debe ser lanzado al a basura doméstica en ningún país de la comunidad europea con el fin de evitar ensuciar el medio ambiente y no dañar la salud humana. Para devolver su equipo usado, le agradecería-mos que utilice los puntos de recogida y de reciclado destinados para esta finalidad o bien contactar con la persona que le vendió el equipo para que le informe de como proceder. Ellos pueden recoger este equipo para un reciclado ecológico.
