GEBRUIKSAANWIJZING ERUPTION-1500 IBIZA SOUND

NL - Handleiding - p. 14

• 1 ERUPTION-1500
- 1 draadloze afstandsbediening met ontvanger
- 1 handleiding
• 1 voedingskabel

VERKLARING VAN DE TEKENS

De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie).

Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat.

Het apparaat voldoet aan de CE-normen

Alleen voor gebruik binnenshuis

Minimale afstand tussen het apparaat en andere objecten

Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluiten

LET OP NIET DE BEHUIZING OPENEN GEVAAR VOOR ELECTRISCHE SCHOKKEN

LEES DE HANDLEIDING AANDACHTIG DOOR. ZE BEVAT BELANGRIJKE INFORMATIES VOOR DE INSTAL-LATIE, GEBRUIK EN ONDERHOUD VAN DIT TOESTEL.

VEILIGHEIDSAANBEVELINGEN

• Sluit nooit het apparaat direct na de overdracht van een koude naar een warme kamer. Het condenswater dat hierbij gevormd wordt kan een elektrische schok veroorzaken. Laat het apparaat eerst op kamertemperatuur komen voordat u het aansluit.
• Wees zeker dat de voedingsspanning niet hoger is dan de spanning die aan het eind van de handleiding vermeld is.
• Let op dat het netsnoer nooit beschadigd of geklemd is. Indien het beschadigd is laat hem door uw dealer of een ervarene technicus vervangen.
• Trek de stekker uit het stopcontact indien het toestel niet gebruikt wordt of alvorens U het toestel reinigt. Trek de stekker alleen uit het stopcontact via het ervoor bepaalde oppervlak. Niet aan het kabel trekken.
• Wees voorzichtig bij de installatie. Omdat u met gevaarlijke spanningen werkt kunt u een schok lijden indien u onder spanning staande draden aanraakt.
• Wij zijn niet aansprakelijk voor persoonlijk letsel of schade aan eigendommen veroorzaakt door ondeskundig gebruik of niet naleving van de veiligheidsinstructies. Elke aanspraak op garantie vervalt in dergelijke gevallen.
• Het toestel omvat geen onderdelen die kunnen worden gerepareerd. Controleer of alle delen juist geïnstalleerd zijn et vast zitten alvorens U het toestel gebruikt. Nooit het toestel gebruiken wanneer de behuizing open is.
• Allen voor gebruik binnenshuis.
• Niet het toestel schudden. Geen overmatige kracht bij de installatie of de bediening gebruiken.
• Het apparaat mag niet worden blootgesteld aan overmatige hitte, vochtigheid of stof. De minimale afstand tussen het apparaat en het muur moet meer dan 1m bedragen.
• Gebruik het toestel alleen nadat u zijn functies kent. Alle personen die dit apparaat gebruiken, installeren of onderhouden moeten gekwalificeerd zijn en deze gebruiksaanwijzing naleven.
• Voor veiligheidsreden zijn wijzigingen van het toestel niet toegestaan. Ondeskundige bediening kan kortsluitingen, brandwonden, elektrische schokken, enz. veroorzaken. Wij zijn niet aansprakelijk voor persoonlijk letsel of schade aan eigendommen veroorzaakt door ondeskundig gebruik of niet naleving van de veiligheidsinstructies. Elke aanspraak op garantie vervalt in dergelijke gevallen.
• Indien u de rookmachine op een houten vloer of een tapijt gebruikt, wees zeker dat de machine nooit direct in contact met de vloer komt. Laat een afstand van tenminste 50cm boven de vloer. Plaats geen brandbare of

explosieve voorwerpen in een afstand van 5 meters.

ONTKOPPELING VAN HET LICHTNET: Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk toegankelijk zijn.

WAARSCHUWINGEN

NA ELK GEBRUIK DE SLANG UIT DE TANK VERWIJDEREN EN OP DE AFSTANDSBEDIENING DRUKKEN OM MIST TE SPUITEN TOT ALLE MISTVLOEISTOF UIT DE LEIDINGEN IS VERWIJDERD! ALS U DIT NIET DOET, RAAKT DE MACHINE VERSTOPT!

• Alvorens u het toestel gebruikt wees zeker dat de lichtnetspanning met de voedingsspanning van de machine voldoet. Zie het etiket op de achterkant van het toestel.
• Verwijder het stopcontact alvorens U rookfluid in de tank vult.
• Om kortsluiting te vermijden laat geen rookvloeistof binnen de behuizing dringen. U kunt ook de tank verwijderen en de vloeistof buiten de behuizing ingieten. Plaats de machine op een horizontale vlakke en hel ze niet of houd ze op haar kop.
• Naar gebruik stekker uittrekken
• De machine is niet waterdicht. Indien vochtigheid, water of rookvloeistof binnen de behuizing dringt, schakel het toestel uit en neem direct contact met uw dealer op.
• Nooit direct op mensen spuiten. Uit de buurt van vuur houden.
• De temperatuur van de rook is erg heet (40°C-80°C). Laat een afstand van tenminste 1m tussen de machine en andere materialen
• Het toestel bevat geen van de gebruiker wisselbare onderdelen. Laat alle reparaties van een ervaren technicus doorvoeren.
• Ontkoppeling van het net: Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn.

FUNCTIE VAN DE TOETSEN BENEDEN DE DISPLAY:

MENU: Druk op om naar de volgende pagina te gaan. In een bedrijfsmodus drukken om de modus te verlaten.

▲ UP: Verhoog de waarde, of stel de timer in

▼ DOWN: verlaag de waarde

ENTER: Instelling bevestigen en verlaten.

AANSLUITING VAN EEN SIGNAALKABEL

Gebruik een 3-pin XLR kabel om de uitgangsconnector van de DMX controller op de ingang van het lichteffect aan te sluiten. Sluit de DMX OUT connector van het apparaat op de DMX IN connector van het volgende apparaat aan, enz. tot het laatste toestel. De doorsnede van de kabel moet tenminste 0,5mm bedragen. Gebruik kabel met individuele afscherming van iedere ader

Opmerking: Zorg ervoor dat de interne draden van de 3-pins XLR-kabel elkaar of de connector niet raken.

Een DMX signaal afsluitweerstand moet aan de uitgang van het laatste toestel aangesloten worden. Een DMX afsluitweerstand is een XLR connector met een 120 ohm weerstand tussen pin 2 et 3.

WERKING

Bediening via het controle paneel

Na het inschakelen warmt de machine ca. gedurende 5-6 minuten op. Daarna kunt u via de afstandsbediening (indien de ontvanger op de machine aangesloten is) of via een DMX controller de nevel en de licht besturen.

Wanneer de machine is ingeschakeld, wordt de temperatuur "F0**" weergeven. Dit betekent dat de machine naar behoren werkt. Als "F410" wordt weergegeven wanneer de machine net is ingeschakeld, werkt de temperatuursensor niet goed.

INSTELLING VAN DE TEMPERATUUR:

• Stel de maximale temperatuur in waarbij de machine geen mist meer mag produceren: druk op de MENU-knop wanneer "L230" wordt weergegeven. Druk op de UP-knop om een temperatuur tussen L230 en L280 in te stellen.
• Stel de maximale temperatuur in waar de machine moet stoppen met verwarmen: Druk op de MENU-knop wanneer "H230" wordt weergegeven. Druk op de UP/DOWN-knop om een temperatuur tussen H230 en H380 in te stellen.

INSTELLING VAN DE DMX ADRES EN KANAAL TABEL:

De DMX-besturing heeft voorrang op de draadloze afstandsbediening. Zodra je een DMX-controller aansluit, wordt de draadloze afstandsbediening uitgeschakeld.

Wanneer "F" wordt weergegeven, drukt u op de Menu-knop om "d001" te selecteren. Druk vervolgens op de UP/DOWN-knop om het adres van d001-d512 in te stellen.

DMX TABEL:

Kanaal Warde Omschrijving
CH1 0-255 Mist produceren
CH2 0-255 Rode LED-dimmer
CH3 0-255 Groene LED-dimmer
CH4 0-255 Blauwe LED-dimmer
CH5 0-255 LED-stroboscoop
CH6 0-255 LED kleur sprong
CH7 0-255 Geleidelijke verandering van LED-kleur

AFSTANDSBEDIENING

Steek de meegeleverde ontvanger in de WIRELESS REMOTE CONTROL-aansluiting op het zijpaneel van de machine.

De knoppen op de meegeleverde draadloze afstandsbediening hebben de volgende functies:

• Plaats de afstandsbediening met de voorkant naar beneden op een vlak oppervlak.
• Duw het compartimentdeksel in de richting van de pijl en schuif het batterijvak open.
• Verwijder de oude batterij en plaats de nieuwe (23A 12V) met de juiste poling.
• Schuif het batterijvak voorzichtig dicht. Het vergrendelt automatisch.

ADVIES VOOR BATTERIJEN IN DE AFSTANDSBEDIENING

Dit symbool geeft aan dat gebruikte batterijen en accu's niet bij het huisvuil mogen worden weggegooid, maar moeten worden gedeponeerd in gescheiden inzamelpunten voor recycling.

WAARSCHUWINGEN VOOR HET GEBRUIK VAN BATTERIJEN

Er is explosiegevaar als de batterij verkeerd is geplaatst. Alleen vervangen door hetzelfde of een vergelijkbaar type. Tegen hitte beschermen. Bij langere niet-gebruik batterijen uit het vak verwijderen.

Slik de batterij niet in. Gevaar voor chemische brandwonden. Als u twijfelt of de batterijen zijn ingeslikt of in een ander deel van het lichaam zijn ingebracht, neem dan onmiddellijk contact op met een arts

Houd nieuwe en oude batterijen buiten het bereik van kinderen.

Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het buiten het bereik van kinderen.

AUTOMATISCHE UITSCHAKELFUNCTIE:

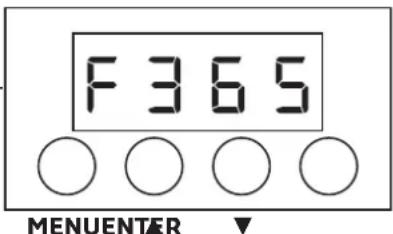

Het systeem schakelt automatisch uit als de tank leeg is. Wanneer op het display constant "OFF" en "F** temperatuurnummer" tegelijkertijd worden weergegeven, schakelt de machine de pomp en de verwarming automatisch uit. Als u de machine opnieuw wilt gebruiken, drukt u op de MENU-knop.

F365 MENUENTER

REINIGING

Reinig de rookmachine om beschadiging van onderdelen te vermijden.

• Gebruik alleen zuivere rook vloeistof. Sluit de vloeistoffles goed naar gebruik.
• Na ca. 40 uren gebruik, reinig de nozzle met 80% destilleerde water en 20% azijn. Verwijder de nozzle avlorens de machine opwarmd.
• Giet de rookvloeistof uit en vul de tank met de mengsel van destilleerde water en azijn. Schakel de machine in.
• Gebruik de rookmachine in een opene ruimte totdat de tank leeg is. Vul de machine opnieuw met rookvloeistof en gebruik de machine totdat de azijngeur verdwijnt.

ANDERE INSTRUCTIES :

• Rookmachines kunnen licht door vervuilingen in de vloeistof verstoppen. Reinig het toesel regelmatig om de leeftijd van de machine te verlengen.
• Reinig de machine met een droge doek. Maak de machine grondig schoon voordat u deze opbergt!

SPECIFICATIES

Voeding 220V-240V\~50/60Hz

Vermogen 1500W

Zekering 8A

Opwarmtijd 5-6 minuten

Maximale continue bedrijfstijd 8-15 seconden

Max. sproeihoogte ca. 6-8m

Mistvolume ca 900m³/min

LED lichtbron.... 24 x 3W RGB

Batterij in de afstandsbediening .... Alkaline E23A / 12V

Kanalen....7

Tank inhoud....2.3L

Gewicht 6.7Kg

Afmetingen 410 x 350 x 205mm

Correcte verwijdering van dit product

Deze markering geeft aan dat dit product niet met ander huishoudelijk afval in de hele EU mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze op verantwoorde wijze recyclen om duurzaam hergebruik van materiaalbronnen te bevorderen. Als u uw gebruikt apparaat wilt retourneren, gebruikt u de retour- en verzamelsystemen of neemt u contact op met de

winkel waar het product is gekocht. Ze zullen voor milieuveilige recycling zorgen.

Clasei de protectie I
