ERUPTION-1500 - Maszyna efektów IBIZA SOUND - Bezpłatna instrukcja obsługi

Rodzaj produktu	Maszyna dymna
Marka	Ibiza Sound
Model	ERUPTION-1500
Wymiary (D x S x W)	410 x 350 x 205 mm
Waga	6,7 kg
Zasilanie elektryczne	220-240V ~ 50/60 Hz
Moc	1500 W
Bezpiecznik	8 A
Czas nagrzewania	5 do 6 minut
Maksymalny czas ciągłej emisji	8 do 15 sekund
Maksymalna wysokość strumienia dymu	Około 6 do 8 metrów
Objętość dymu	Około 900 m³/min
Źródła światła LED	24 x 3W RGB
Liczba kanałów DMX	7 kanałów
Pojemność zbiornika	2,3 L
Pilot bezprzewodowy	Tak, z odbiornikiem w zestawie (bateria 23A 12V)
Automatyczne wyłączanie	Tak, gdy zbiornik jest pusty
Klasa ochronności	I (obowiązkowe uziemienie)
Przeznaczenie	Tylko do użytku wewnętrznego, na płaskiej powierzchni
Konserwacja i czyszczenie	Czyścić co 40 godzin mieszanką wody destylowanej i octu białego (80/20)
Bezpieczeństwo	Minimalna odległość 1 m od ścian i przedmiotów łatwopalnych, 5 m od osób; obudowa do 80°C
Części zamienne i naprawialność	Żadne części nie mogą być wymieniane przez użytkownika; skontaktować się ze sprzedawcą
Informacje ogólne	Zgodny z normami CE; nie wyrzucać do odpadów domowych

Często zadawane pytania - ERUPTION-1500 IBIZA SOUND

Jak włączyć maszynę i jaki jest czas nagrzewania?

Podłącz urządzenie i włącz je. Czas nagrzewania wynosi około 5 do 6 minut. Gdy temperatura wyświetli 'F0**', maszyna jest gotowa do wytwarzania dymu.

Co zrobić, jeśli maszyna nie wytwarza dymu?

Sprawdź, czy zbiornik zawiera płyn do dymu, czy temperatura osiągnęła wymaganą wartość i czy bezpiecznik nie jest przepalony. Jeśli problem nadal występuje, skontaktuj się ze sprzedawcą.

Jak używać pilota bezprzewodowego?

Podłącz odbiornik do gniazda 'WIRELESS REMOTE CONTROL'. Pilot ma przyciski do sterowania diodami LED (R, G, B) i dymem (FOG). Upewnij się, że bateria (23A 12V) jest zainstalowana.

Jak wyczyścić maszynę dymną po użyciu?

Po każdym użyciu wyjmij wąż ze zbiornika i uruchom pilota, aż cały płyn zostanie usunięty z przewodów. Co 40 godzin czyść obwód mieszanką 80% wody destylowanej i 20% octu białego.

Jak ustawić temperaturę maszyny?

Użyj menu: naciskaj MENU aż do 'L230', aby ustawić temperaturę minimalną (między L230 a L280) i 'H230' dla temperatury maksymalnej (między H230 a H380) za pomocą przycisków UP/DOWN.

Jak używać sterowania DMX?

Podłącz kontroler DMX do wejścia DMX IN. Pilot bezprzewodowy jest automatycznie wyłączony. Ustaw adres DMX (d001 do d512) w menu. Tabela kanałów: CH1 dym, CH2-4 diody LED RGB, CH5 stroboskop, CH6 skok koloru, CH7 płynna zmiana.

Co oznacza wyświetlacz 'F410'?

Wyświetlacz 'F410' wskazuje na awarię czujnika temperatury. Jeśli pojawi się tuż po włączeniu zasilania, czujnik nie działa prawidłowo. Skontaktuj się ze sprzedawcą.

Jakie odległości bezpieczeństwa należy zachować?

Zachowaj odległość co najmniej 1 metra od ścian i przedmiotów łatwopalnych oraz 5 metrów od osób. Podłoga musi znajdować się co najmniej 50 cm od maszyny. Powierzchnia obudowy może osiągnąć 80°C.

Jak wymienić baterię w pilocie?

Połóż pilot spodem do góry, przesuń pokrywę komory w kierunku strzałki. Wymień baterię na alkaliczną 23A 12V, zachowując polaryzację. Zamknij komorę.

Co zrobić w przypadku wycieku płynu lub wilgoci?

Natychmiast odłącz maszynę i skontaktuj się ze sprzedawcą. Nie używaj urządzenia, jeśli dostał się do niego płyn. Nigdy nie rozpylaj na osoby.

INSTRUKCJA OBSŁUGI ERUPTION-1500 IBIZA SOUND

PL - Instrukcja obsługi - str. 38

Piorun w trójkącie zwraca uwagę na zagrożenie fizyczne (np. na skutek porażenia prądem).

⚠️ Wykrzyknik w trójkącie oznacza ryzyko związane z obsługą lub użytkowaniem urządzenia.

CE Zgodny z wymaganiami normy CE

Używaj wyłącznie w pomieszczeniach zamkniętych

Urządzenie klasy I: Podłączać wyłącznie do uziemionego gniazdka

Minimalna odległość pomiędzy urządzeniem a innymi obiektami

Ten symbol oznacza, że tego urządzenia nie wolno wyrzucać wraz z odpadami domowymi w żadnym kraju Wspólnoty Europejskiej, aby uniknąć szkód dla środowiska i zdrowia ludzkiego. Należy je utylizować w sposób odpowiedzialny, aby promować ponowne wykorzystanie materiałów. Aby zwrócić używane urządzenie, skorzystaj z dostępnych systemów zwrotów i zbiórki lub skontaktuj się ze sprzedawcą, u którego kupiłeś urządzenie. Mogą oddać to urządzenie do ekologicznego recyklingu.

ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

• Jeśli urządzenie zostało wystawione na zmiany temperatury z powodu zmian środowiskowych, nie włączaj go natychmiast. Powstająca kondensacja może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.
• Istotne jest, aby urządzenie było uziemione. Podłączenie elektryczne musi zostać wykonane przez osobę wykwalifikowaną.
• Upewnij się, że dostępne napięcie nie jest wyższe niż podane na końcu instrukcji.
• Upewnij się, że przewód zasilający nigdy nie jest zagięty lub uszkodzony. Jeśli jest uszkodzony, poproś swojego dealera lub autoryzowanego agenta o wymianę przewodu zasilającego.
• Zawsze odłączaj urządzenie od sieci, gdy nie jest używane lub przed czyszczeniem. Trzymaj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
• Podczas pierwszego uruchomienia może pojawić się dym lub zapach. Jest to normalne i powinno stopniowo zanikać.
• Zachowaj szczególną ostrożność podczas instalacji. Ponieważ będziesz pracować z niebezpiecznym napięciem, możesz doznać zagrażającego życiu porażenia prądem, dotykając przewodów pod napięciem.
• Należy pamiętać, że uszkodzenia spowodowane ręcznymi modyfikacjami urządzenia nie podlegają gwarancji. Trzymać z dala od dzieci i osób nieprofesjonalnych.
• Maszyna do mgły nie zawiera żadnych części zamiennych do naprawy, przed użyciem sprawdź, czy wszystkie części są dobrze zamontowane i czy śruby są dobrze dokręcone. Nie używaj maszyny do mgły, gdy pokrywa jest otwarta.
• Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.
• Nie potrząsaj urządzeniem. Unikaj brutalnej siły podczas instalacji lub obsługi.
• Używaj urządzenia tylko po zapoznaniu się z jego funkcjami. Nie zezwalaj na obsługę przez osoby nieuprawnione do obsługi urządzenia. Większość uszkodzeń jest wynikiem nieprofesjonalnej obsługi.
• Ze względów bezpieczeństwa należy pamiętać, że wszelkie modyfikacje urządzenia są zabronione. Ponadto wszelkie inne działania mogą prowadzić do zwarcia, oparzeń, porażenia prądem, wybuchu lampy, wypadku itp. Jeśli urządzenie będzie obsługiwane w sposób inny niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja straci ważność.

- Gdy używasz maszyny do wytwarzania mgły na drewnianej podłodze lub podłożu z dywanem, maszyna nigdy nie powinna mieć bezpośredniego kontaktu z podłożem. Maszyna powinna zachować odległość od podłoża co najmniej 50 cm. Nie wolno umieszczac przedmiotów łatwopalnych i wybuchowych w odległości mniejszej niż 1 metr.

ODŁĄCZ URZĄDZENIE: Gniazdo zasilania musi być zainstalowane w pobliżu urządzenia i łatwo dostępne.

INSTRUKCJE ROZPAKOWYWANIA

Natychmiast po otrzymaniu urządzenia ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadom firmę spedycyjną i zachowaj materiały opakowaniowe do sprawdzenia, jeśli jakiekolwiek części wydają się być uszkodzone podczas transportu lub samo opakowanie wykazuje oznaki niewłaściwego obchodzenia się z nim. Zachowaj karton i wszystkie materiały opakowaniowe. Jeśli urządzenie musi zostać zwrócone do fabryki, ważne jest, aby urządzenie zostało zwrócone w oryginalnym fabrycznym pudełku i opakowaniu.

ZAWARTOŚĆ OPAKOWANIA

1 szt. ERUPCJA-1500

1 szt. bezprzewodowy pilot z odbiornikiem

1 szt. instrukcja obsługi

1 szt. kabla zasilającego

WAŻNE UWAGI

PO KAŻDYM UŻYCIU WYJMIJ WĄŻ ZE ZBIORNIKA I NACIŚNIJ PILOT, ABY ROZPYLIĆ MGŁĘ, AŻ CAŁY PŁYN MGIEŁKOWY ZOSTANIE USUNIĘTY Z PRZEWODÓW! NIEZROBIENIE TEGO SPOWODUJE ZATKANIE MASZYNY!

• Przed napełnieniem urządzenia płynem mgłowym należy odłączyć je od sieci.
• Aby zapobiec zwarciom, nie dopuść do przedostania się płynu do wnętrza urządzenia przed jego napełnie niem; możesz również wyjąć butelkę z płynem i napełnić ją poza urządzeniem.
• Maszyna do wytwarzania mgły musi być zainstalowana na ziemi. Nie wolno pochylać urządzenia ani stawiać go do góry nogami.
• Po użyciu wyłącz maszynę do wytwarzania mgły i odłącz ją od sieci.
• Maszyna do mgły nie jest wodoodporna. Jeśli wilgoć lub płyn do mgły dostanie się do środka maszyny, należy natychmiast odłączyć ją od sieci i skontaktować się ze sprzedawcą.
• Zabrania się bezpośredniego rozpyłania w kierunku osób. Trzymać z dala od łatwopalnych i wybuchowych przedmiotów.
• Mgielka jest bardzo gorąca, dlatego podczas jej używania należy zachować odległość co najmniej 5 metrów.
• Proszę nie dotykać powierzchni wytwornicy mgły podczas użytkowania, ponieważ obudowa może nagrzać się do temperatury 40-80°C.
• Gdy maszyna nie działa, sprawdź, czy bezpiecznik jest przepalony. Jeśli tak, wymień go na identyczny, znajdź usterkę i uruchom ponownie maszynę. Ale pamiętaj: naprawa musi zostać przeprowadzona przez profesjonalistę.

WYŚWIETLACZ

Funkcje przycisków:

MENU: Naciśnij, aby przejść do następnej strony. Jeśli jesteś w trybie operacyjnym, naciśnij, aby wyjść z trybu.

▲ W GÓRE: Zwiększ wartość

▼ W DÓŁ: Zmniejsz wartość

ENTER: Potwierdź wartość i wyjdź

PODŁACZENIE KABLA SYGNAŁOWEGO

Połączenie między wyjściem jednostki głównej a wejściem jednostki podrzędnej musi być wykonane za pomocą 3-pinowego kabla XLR. Podłącz kabel sygnałowy z wyjścia DMX kontrolera do gniazda DMX IN jednostki głównej, a następnie podłącz gniazdo DMX OUT jednostki głównej do gniazda DMX IN jednostki podrzędnej itd., aż podłączysz wszystkie jednostki podrzędne. Włóż ostatnie złącze do wejścia ostatniej maszyny. (Uwaga: średnica rdzenia każdego kabla powinna wynosić co najmniej 0,5 mm, należy używać dwużyłowego kabla ekranowane-go).

Uwaga: Upewnij się, że wewnętrzne przewody 3-pinowego kabla XLR nie stykają się ze sobą ani ze złączem.

Zaleca się zastosowanie terminatora sygnału DMX na wyjściu ostatniej jednostki łańcucha. Terminator DMX to złącze XLR z rezystorem 120 Ω między pinem 2 a pinem 3 złącza XLR.

DZIAŁANIE

Obsługa panelu sterowania

Po przełączeniu przycisku zasilania na on, maszyna do wytwarzania mgły będzie się nagrzewać przez około 5-6 minut. Jeśli podłączyłeś bezprzewodowy odbiornik zdalnego sterowania, użyj bezprzewodowego pilota zdalnego sterowania, aby sterować rozpyłaniem mgły i światłami LED. Możesz również użyć kontrolera DMX, aby sterować rozpyłaniem mgły i światłami LED.

Po włączeniu maszyny temperatura powinna wyświetlać „F0**”. Oznacza to, że maszyna działa prawidłowo. Jeśli po włączeniu maszyny wyświetla się „F410”, czujnik temperatury nie działa prawidłowo.

USTAWIENIE TEMPERATURY MASZYNY:

Ustaw maksymalną temperaturę, przy której mgła powinna się zatrzymać: naciśnij Menu, gdy wyświetli się „L230”. Naciśnij przycisk UP, aby ustawić temperaturę od L230 do L280.

Ustaw maksymalną temperaturę, przy której ogrzewanie powinno się zatrzymać: Naciśnij przycisk Menu, gdy wyświetli się „H230”. Naciśnij przycisk UP/DOWN, aby ustawić temperaturę od H230 do H380, gdy urządzenie przestanie grzać.

USTAWIENIA ADRESU DMX I TABELA KANAŁÓW:

Sterowanie DMX ma priorytet w przypadku pilota bezprzewodowego. Gdy tylko podłączysz kontroler DMX, pilot bezprzewodowy zostanie wyłączony.

Gdy wyświetli się „F”, naciśnij przycisk Menu, aby wybrać „d001”. Następnie naciśnij przycisk UP /DOWN, aby ustawić adres od d001 do d512.

TABELA DMX:

Wartość kanału Treść
CH1 0-255 Rozpoczęcie zamgławiania
CH2 0-255 Czerwona dioda LED ściemniająca
CH3 0-255 Zielona dioda LED ściemniająca
CH4 0-255 Niebieska dioda LED z funkcją		ściemniania
CH5 0-255 LED stroboskop
CH6 0-255 LED skok kolorów
CH7 0-255 LED stopniowa zmiana koloru

ZDALNE STEROWANIE OBSŁUGA

Podłącz dołączony odbiornik do gniazda PILOTA BEZPRZEWODOWEGO znajdującego się na bocznym panelu urządzenia.

Przyciski na dołączonym pilocie bezprzewodowym mają następujące funkcje:

R: Czerwona dioda LED kontrolna

G: Zielona dioda LED kontrolna

B: Sterowanie niebieską diodą LED

MGŁA: Zaczyna się mjła

INSTALOWANIE BATERII W PILOCIE

Położ pilota bezprzewodowego ekranem do dołu na płaskiej powierzchni.

Aby otworzyć komorę baterii, przesuń pokrywę komory w kierunku wskazanym strzałką.

Wyjmij starą baterię i zamontuj nową (alkaliczną 23 A 12 V) z zachowaniem prawidłowej biegunowości.

Delikatnie przesuń komorę baterii, aby ją zamknąć. Zablokuje się automatycznie.

ZALECENIA DOTYCZACE AKUMULATORA

Ten piktogram oznacza, że zużytych baterii nie wolno wyrzucać razem z odpadami domowymi, lecz należy je przekazywać do odrębnych punktów zbiórki w celu recyklingu.

Trzymaj baterie z dala od nadmiernych źródeł ciepła, takich jak światło słoneczne, ogień itp.

Gdy baterie nie są używane, należy je wyjąć, aby uniknąć uszkodzeń spowodowanych wyciekiem baterii lub

korozja.

UWAGA: Nieprawidłowa wymiana baterii grozi eksplozją. Wymień tylko na ten sam lub równoważny typ.

OSTRZEŻENIE: Nie połykaj baterii. Niebezpieczeństwo oparzeń chemicznych. Nowe i zużyte baterie należy przechowywać poza zasięgiem dzieci.

Jeśli komora baterii nie zamyka się prawidłowo, zaprzestań używania produktu i przechowuj go w miejscu niedostępnym dla dzieci.

W przypadku wątpliwości, czy baterie mogły zostać połknięte lub włożone do jakiejkolwiek części ciała, należy natychmiast zwrócić się o pomoc lekarską.

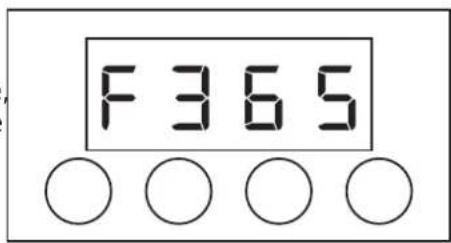

FUNKCJA AUTOMATYCZNEGO WYŁĄCZANIA:

System wyłącza się automatycznie, gdy zbiornik jest pusty. Gdy wyświetlacz pokazuje stale „OFF” i „F** numer temperatury” w tym samym czasie, urządzenie automatycznie wyłączy pompę i grzałkę. Jeśli chcesz ponownie użyć urządzenia, naciśnij przycisk MENU.

MENUENTER

CZESTOTLIWOŚĆ CZYSZCZENIA I UŻYTKOWANIA PRODUKTU

Aby utrzymać maszynę do wytwarzania mgły w dobrym stanie, należy ją okresowo czyścić.

• Płyn do mgły powinien być czysty i nie zanieczyszczony. Po napełnieniu płynem do mgły zakrętka butelki powinna być mocno zakręcona.
• Gdy maszyna do wytwarzania mgły pracuje nieprzerwanie przez 40 godzin, należy użyć 80% wody destylowanej i 20% białego octu, aby oczyścić zanieczyszczenia, które nagromadziły się wewnątrz rurki grzewczej.
• Wyjmij dyszę zanim maszyna do wytwarzania mgły się nagrzeje. Wyczyść ją octem i utrzymuj w czystości.
• Wylej płyn do mgły i napełnij zbiornik mieszanką wody destylowanej i octu, jak powyżej. Włącz zasilanie, a maszyna się nagrzeje.
• Używaj maszyny do wytwarzania mgły w dobrze wentylowanym pomieszczeniu, aż do wyczerpania mieszanki wody destylowanej i octu. Ponownie napełnij urządzenie płynem do wytwarzania mgły i używaj go na otwartej przestrzeni, aż zapach octu zniknie.

INNE INSTRUKCJE:

Maszyny do wytwarzania mgły mogą łatwo się zacinać z powodu zanieczyszczeń w płynie do wytwarzania mgły. Dlatego okresowa konserwacja wydłuży żywotność maszyny.

Do czyszczenia należy używać suchej ściereczki; przed schowaniem urządzenia należy je dokładnie wyczyścić.

SPECYFIKACJE

Napięcie 220V-240V\~50/60Hz

Moc 1500W

Bezpiecznik 8A

Czas rozgrzewki 5-6 minut

Maksymalny czas pracy ciągłej 8-15 sekund

Maksymalna wysokość oprysku: ...... ok. 6-8 m

Wydajność mgły ...... ok. 900m3/min

Zródło LED 24 x 3W RGB

Bateria do pilota Alkaliczna ....E23A / 12V

Kanały 7CH

Pojemność zbiornika 2,3 l

Waga 6,7 kg

Wymiary 410 x 350 x 205 mm
