BEDIENUNGSANLEITUNG ERUPTION-1500 IBIZA SOUND

DE - Bedienungsanleitung - S. 10

REGLAGE DE L'ADRESSE DMX ET TABLEAU DES CANAUX:

DMX NEBELMASCHINE MIT LED-BELEUCHTUNG & FERNBEDIENUNG

AUSPACKEN

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.

VERPACKUNGSINHALT

• 1 x ERUPTION-1500
  • 1 Funkfernbedienung mit Empfänger
  • 1 Netzkabel
  • Bedienungsanleitung

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des Geräts hin.

Das Gerät entspricht der CE Norm

Nur für Innengebrauch

Mindestabstand zwischen dem Gerät und andere Gegenständen

Schutzklasse I: Nur an eine geerdete Netzsteckdose mit Schutzkontakt anschließen

VORSICHT NICHT DAS GEHÄUSE ÖFFNEN STROMSCHLAGGEFAHR

Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen.

SICHERHEITSHINWEISE

• Wenn das Gerät starken Temperaturschwankungen ausgesetzt war, schalten Sie es nicht sofort ein, dann das Kondenswasser, das sich gebildet haben könnte, würde das Gerät beschädigen. Warten Sie, bis das Gerät Raumtemperatur erreicht hat.
• Das Gerät nur an eine geerdete Netzsteckdose anschließen. Alle elektrischen Anschlüsse müssen von einem Fachmann vorgenommen werden.
  • Die Netzspannung muss der Versorgungsspannung des Geräts entsprechen.
• Das Netzkabel darf nie gequetscht oder beschädigt werden. Ein defektes Kabel sofort von einem Fachmann ersetzen lassen.
• Das Gerät vom Netz trennen, wenn es nicht benutzt wird oder bevor Sie es reinigen. Nur am Stecker anfassen, niemals am Kabel ziehen.
• Bei der ersten Inbetriebnahme kann etwas Rauch oder Geruch auftreten. Das ist normal und gibt sich nach einiger Zeit.
• Während der Montage besonders vorsichtig sein, denn Sie arbeiten mit hohen Spannungen, die einen lebensbedrohlichen Stromschlag verursachen können.
• Das Gerät darf nicht technisch verändert werden, denn dann erlischt jeglicher Garantieanspruch. Von Kindem und Laien fernhalten.
• Das Gerät enthält keine vom Bediener auswechselbaren Teile. Das Gerät nicht bei offenem Gehäuse betreiben.
• Das Gerät darf nur in trockenen Innenräumen betrieben werden.
• Das Gerät darf nicht geschüttelt werden. Bei der Montage oder dem Betrieb keine Gewalt anwenden.

- Alle Personen, die mit der Bedienung, Installation und Wartung des Geräts zu tun haben, müssen ausgebildet und qualifiziert sein und diese Bedienungshinweise beachten.

- Aus Sicherheitsgründen sind Veränderungen jeglicher Art verboten. Zudem kann falsche Bedienung zu Kurzschluss, Verbrennungen, Stromschlag, usw. führen. Bei unsachgemäßem Gebrauch verfällt der Garantieanspruch.

- Wenn die Nebelmaschine auf einem Holz- oder Teppichboden benutzt wird, darf sie nie direkt mit dem Boden in Berührung kommen. Es muss ein Mindestabstand von 50cm zum Boden eingehalten werden. Es dürfen sich keine entzündlichen oder brennbaren Gegenstände in einem Umkreis von 1m befinden.

Netztrennvorrichtung: Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.

WICHTIGE HINWEISE

NEHMEN SIE NACH JEDEM GEBRAUCH DEN SCHLAUCH VOM TANK AB UND DRÜCKEN SIE DIE FERN-BEDIENUNG, UM NEBEL ZU SPRÜHEN, BIS DIE GESAMTE NEBELFLÜSSIGKEIT AUS DEN LEITUNGEN ENTFERNT WURDE! ANDERNFALLS WIRD DIE MASCHINE VERSTOPFT!

• Vor Inbetriebnahme prüfen, ob die Netzspannung der Betriebsspannung des Geräts entspricht. Siehe dazu das Schild auf der Rückseite des Geräts.
  • Vor dem Füllen des Tanks das Gerät vom Netz trennen.
• Um Kurzschluss zu vermeiden, darf kein Nebelöl ins Gerät dringen. Es ist am sichersten, den Tankbehälter aus dem Gerät zu nehmen und das Nebelöl außerhalb des Geräts einzufüllen
• Das Gerät muss auf dem Boden aufgestellt werden. Das Gerät darf weder geneigt noch kopfüber aufgestellt werden.
• Nach Gebrauch das Gerät ausschalten und vom Netz trennen.
• Das Gerät ist nicht wasserdicht. Wenn Feuchtigkeit oder Nebelöl ins Gerät dringen, muss es sofort vom Netz getrennt werden. Fragen Sie Ihren Fachhändler um Rat, bevor Sie das Gerät erneut benutzen.
• Es ist verboten, den Nebel direkt auf Menschen zu richten. Von entzündlichen und brennbaren Gegenständen fernhalten. Der Nebel ist sehr heiß. Bitte beachten Sie einen Mindestabstand von 5m zu Menschen und Ge-genständen, wenn das Gerät in Betrieb ist.
• Während des Betriebs nicht das Gehäuse berühren. Es wird sehr heiß und kann zwischen 40-80°C erreichen.
• Falls die Maschine nicht funktioniert, prüfen Sie den Zustand der Sicherung. Wenn sie defekt ist, muss sie durch eine identische ersetzt werden. Finden Sie den Betriebsfehler heraus und starten Sie die Maschine erneut. Reparaturen dürfen nur von einem Fachmann vorgenommen werden.

NETZTRENNUNGSVORRICHTUNGEN

Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben.

Funktionen der Tasten unter dem Display

MENU: Drücken Sie diese Taste, um zur nächsten Seite zu gelangen. Drücken Sie in einem Betriebsmodus, um den Modus zu verlassen.

▲ UP: Wert erhöhen

▼ DOWN: Wert verringern

ENTER: Bestätigen und Menü verlassen

ANSCHLUSS EINES SIGNALKABELS

Der Anschluss zwischen den Geräten erfolgt über ein 3-pol. XLR Kabel. Der DMX OUT Ausgang des Master-Geräts wird an den DMX IN Eingang des ersten Slave-Geräts angeschlossen usw. An den Ausgang des letzten Slave-Geräts muss ein Endwiderstand angeschlossen werden, um Störungen zu verhindern. Dieser Endwiders- tand besteht aus einem XLR Stecker, der einen 120Ω Widerstand zwischen Pin 2 und 3 besitzt.

Bitte beachten: Die einzelnen Leiter dürfen sich weder untereinander noch den Verbinder berühren!

Hinweis: Der Durchmesser der Leiter jedes Kabels muss mindestens 0,5mm betragen. Benutzen Sie ein Kabel mit einzeln abgeschirmten Adern.

BEDIENUNG

Bedienfeld

Wenn Sie den Netzschalter einschalten, heizt die Nebelmaschine etwa 5-6 Minuten lang auf. Wenn Sie den drahtlosen Fernbedienungsempfänger angeschlossen haben, verwenden Sie die drahtlose Fernbedienung, um Nebelspray und LED-Leuchten zu steuern. Sie können auch einen DMX-Controller verwenden, um Nebelspray und LED-Leuchten zu steuern.

Wenn die Maschine eingeschaltet wird, sollte die Temperatur „F0**“ anzeigen. Dies bedeutet, dass die Maschine

ordnungsgemäß funktioniert. Wenn „F410“ angezeigt wird, nachdem die Maschine gerade eingeschaltet wurde, funktioniert der Temperatursensor nicht richtig.

TEMPERATUREINSTELLUNG:

• Stellen Sie die maximale Temperatur ein, bei der die Maschine aufhören soll, Nebel zu produzieren: Drücken Sie die MENU-Taste, wenn „L230“ angezeigt wird. Drücken Sie die UP-Taste, um eine Temperatur zwischen L230 und L280 einzustellen.
• Stellen Sie die maximale Temperatur ein, bei der die Maschine aufhören soll zu heizen: Drücken Sie die MENU-Taste, wenn „H230“ angezeigt wird. Drücken Sie die UP/DOWN-Taste, um eine Temperatur zwischen H230 und H380 einzustellen.

EINSTELLUNG DER DMX ADRESSE UND KANALTABELLE:

Die DMX-Steuerung hat Vorrang vor der drahtlosen Fernbedienung. Sobald Sie einen DMX-Controller anschließen, wird die drahtlose Fernbedienung ausgeschaltet.

Wenn „F“ angezeigt wird, drücken Sie die Menütaste, um „d001“ auszuwählen. Drücken Sie dann die UP/DOWN-Taste, um die Adresse von d001-d512 einzustellen.

DMX TABELLE:

Kanal Wert Beschreibung
CH1 0-255 Nebel ausstossen
CH2 0-255 Dimmen der roten LED
CH3 0-255 Dimmen der grünen LED
CH4 0-255 Dimmen der blauen LED
CH5 0-255 LED-Stroboskop
CH6 0-255 LED-Farbsprung
CH7 0-255 Schrittweise Änderung der LED-Farbe

BENUTZUNG DER FERNBEDIENUNG

Stecken Sie den mitgelieferten Empfänger in die Buchse WIRELESS REMOTE CONTROL an der Seite der Maschine.

Die Tasten auf der mitgelieferten drahtlosen Fernbedienung haben folgende Funktionen:

R: Rote LED-Steuerung

G: Grüne LED-Steuerung

B: Blaue LED-Steuerung

FOG: Nebel ausstossen

EINSETZEN DER BATTERIE IN DIE FERNBEDIENUNG

• Legen Sie die Fernbedienung mit der Vorderseite nach unten auf eine ebene Fläche.
• Schieben Sie die Abdeckung des Fachs in Pfeilrichtung und schieben Sie das Batteriefach auf.
• Entfernen Sie die alte Batterie und setzen Sie die neue (23A 12V) polungsrichtig ein.
• Schieben Sie das Batteriefach vorsichtig zu. Es rastet automatisch ein.

HINWEISE FÜR BATTERIEN IN DER FERNBEDIENUNG

Dieses Symbol weist darauf hin, dass verbrauchte Batterien nicht in den Hausmüll gehören, sondern gemäß den örtlichen Bestimmungen ordnungsgemäß entsorgt werden müssen. Batterien dürfen nicht übermäßiger Hitze wie Sonnenschein, Feuer oder ähnlichem ausgesetzt werden. Wenn Sie das Gerät eine Weile nicht benutzen, entfernen Sie die Batterien, um Schäden durch Auslaufen der Batterie oder Korrosion zu vermeiden.

ACHTUNG: Bei falsch eingesetzter Batterie besteht Explosionsgefahr. Batterie nur durch eine gleichwertige ersetzen. Alte und neue Batterie von Kindern fernhalten. Wenn das Batteriefach nicht richtig schließt, darf das Gerät nicht mehr benutzt und muss außerhalb der Reichweite von Kindern aufbewahrt werden. Schlucken Sie die Batterien nicht. Verätzungsgefahr. Wenn Sie nicht sicher sind, ob die Batterien verschluckt oder in einen anderen Körperteil eingeführt wurden, wenden Sie sich sofort an einen Arzt.

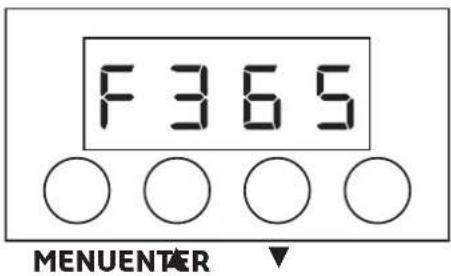

AUTOMATISCHES ABSCHALTEN:

Das System schaltet sich automatisch ab, wenn der Tank leer ist. Wenn das Display ständig „OFF“ und „F** Temperaturzahl“ gleichzeitig anzeigt, schaltet die Maschine die Pumpe und die Heizung automatisch aus. Wenn Sie das Gerät wieder verwenden möchten, drücken Sie die MENU-Taste.

F365 MENUENTER

REINIGUNG

• Gerät bitte regelmäßig reinigen, um es in gutem Betriebszustand zu halten.
• Das Nebelöl muss klar sauber sein. Nach Füllen des Tanks die Nebelölflasche wieder gut verschließen.
• Nach 40 Betriebsstunden 80% destilliertes Wasser und 20% weißen Essig vermischen, um die Rohre zu reinigen.
• Vor dem Aufheizen der Maschine die Düse abmontieren. Mit Essig reinigen und klarem Wasser ausspülen.
• Restlichen Tankinhalt leeren und den Tank mit dem Wasser/Essiggemisch füllen. Gerät einschalten und aufheizen lassen.
  • Die Nebelmaschine in einem offenen Raum betreiben bis das Wasser-Essiggemisch ganz verbraucht ist. Erneut den Tank mit Nebelöl füllen und in einem offenen Raum betreiben, bis der Essiggeruch verschwunden ist.

WEITERE ANWEISUNGEN :

• Nebelmaschinen können leicht verstopfen. Deshalb verlängert regelässiges Reinigen die Betriebsdauer.
• Zum Reinigen ein trockenes Tuch benutzen. Bitte reinigen Sie die Nebelmaschine regelmäßig, um sie in gutem Zustand zu erhalten.

TECHNISCHE DATEN

Versorgung	220V-240V~ 50/60Hz
Leistung	1500W
Sicherung	8A
Aufheizzeit	5-6 Minuten
Maximale Dauerbetriebszeit	8-15 Sekunden
Max. Sprühöhe	ca. 6-8m
Nebelvolumen	Ca. 900m^3/Min
LED Leuchtmittel	24 St. 3W RGB LEDs
Batterie in der Fernbedienung	Alkaline E23A / 12V
Kanäle	7
Tankfüllmenge	2.3L
Gewicht	6.7Kg
Abmessungen	410 x 350 x 205mm

Ordnungsgemäße Entsorgung des Geräts

Dieses Zeichen bedeutet, dass das Gerät innerhalb der europäischen Gemeinschaft nicht in den normalen Hausmüll geworfen werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Müllabfuhr zu vermeiden, muss das Gerät verantwortungsbewusst entsorgt und für dauerhafte Wiederverwertung der Rohstoffe recycelt werden. Bitte bringen Sie das alte Gerät zu einer Sammelstelle für elektrische und elektronische Geräte bzw. zu Ihrem Fachhändler, das Gerät gekauft haben, damit eine umweltfreundliche Entsorgung gewährleistet ist.
