MANUAL DE USUARIO AX5120G HISENSE

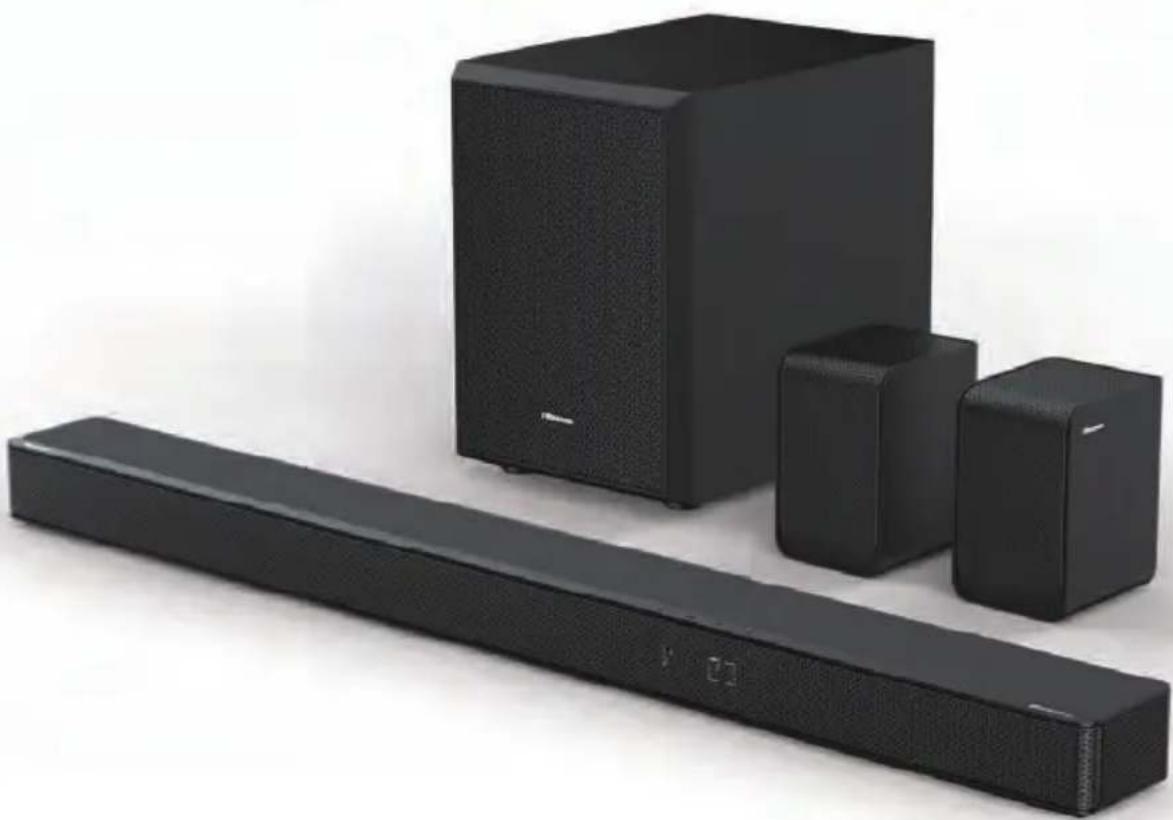

Barra de sonido de 5.1.2 canales con subwoofer inalámbrico Modelo: AX5120G

ES

√ Configuración simple
√ Un control remoto
√ Configuración rápida

420W

Max Audio Power

Dolby Atmos

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

Bluetooth® C€ UK CA

MANUAL DE USUARIO

Antes de usar la barra de sonido, lea completamente este manual y consérvelo para futuras referencias.

Contenido

1. Instrucciones importantes de seguridad .... 3

1.1 Seguridad ....3
1.2 Advertencia....4
1.3 Formatos de audio de entrada admitidos ....6

2. Contenido de la caja....7

3. Identificación de las piezas....8

3.1 Unidad principal....8
3.2 Subwoofer inalámbrico 8
3.3 Altavoces surround traseros inalámbricos ....9
3.4 Mando a distancia....9

4. Preparaciones....10

4.1 Preparar el mando a distancia....10
4.2 Sustituir la batería del mando a distancia....10
4.3 Colocación y montaje....10

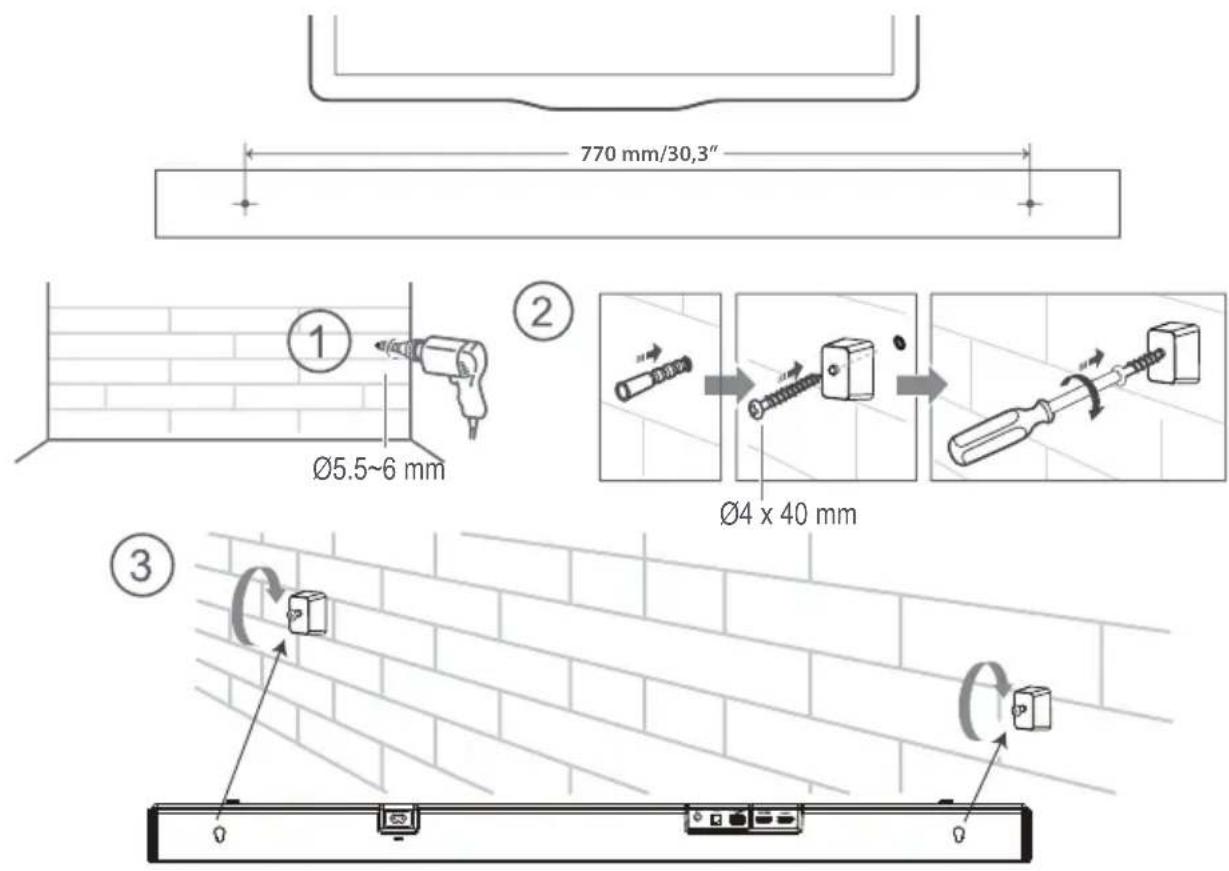

4.4 Montaje de la barra de sonido en la pared....11

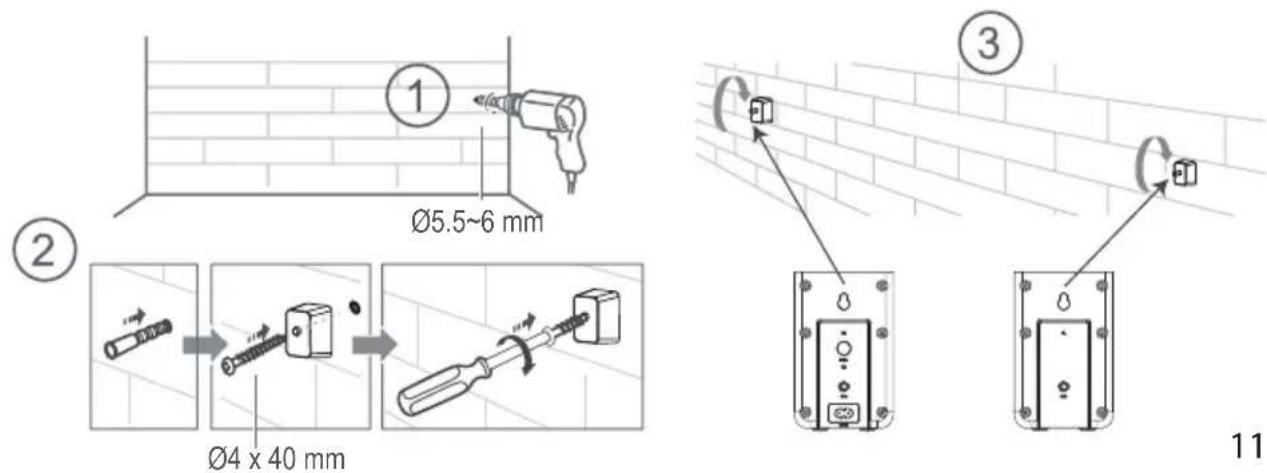

4.5 Montaje de los altavoces envolventes traseros en la pared....11

5. Conexiones 12

5.1 Dolby Atmos ^® 12
5.2 DTS:X 12

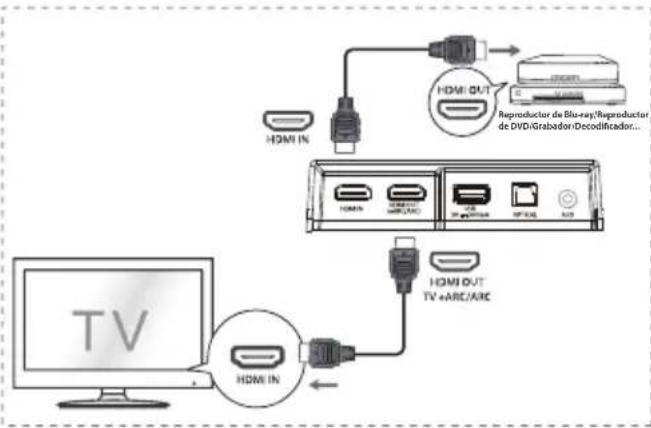

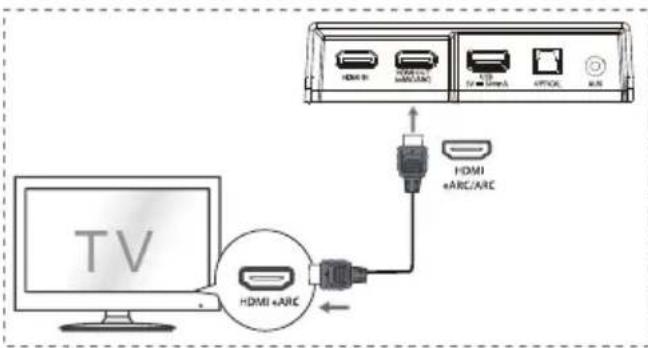

5.3 Utilice la toma HDMI....12

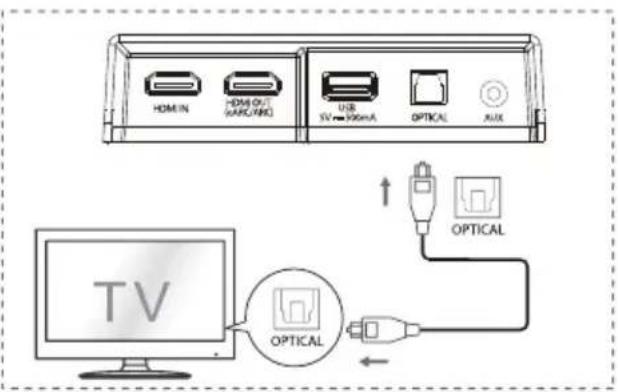

5.4 Uso de la toma OPTICAL....13

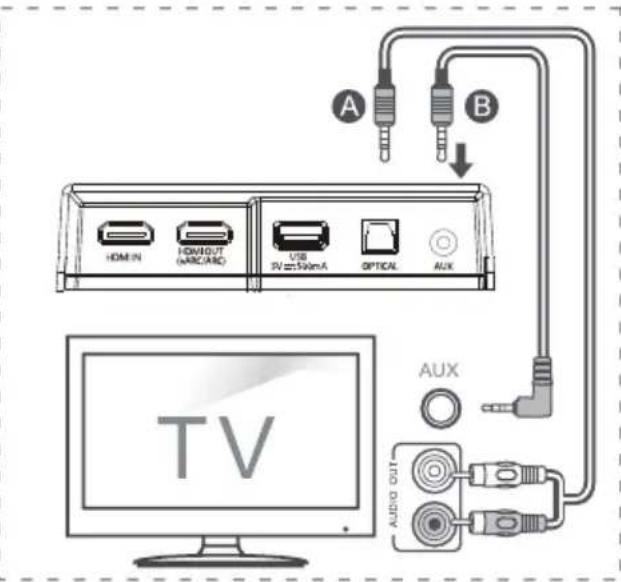

5.5 Conecte a la toma AUX....13

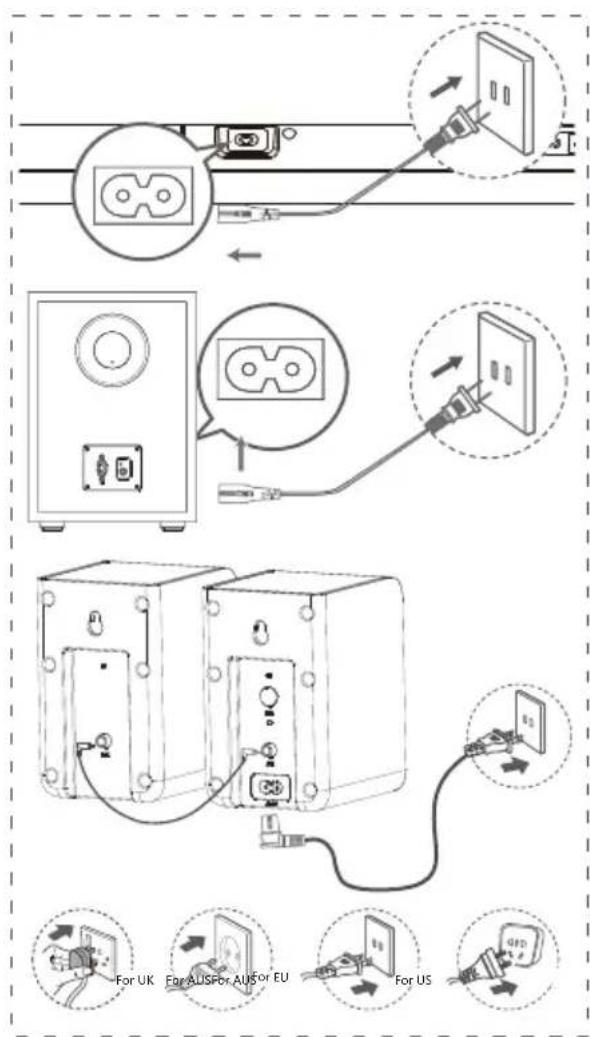

5.6 Conexión de alimentación 13
5.8 Emparejar con el subwoofer y los altavoces surround traseros....14

6. Operación básica....14

6.1 Espera/Encendido....14
6.2 Función de espera automática/reactivación automática....14
6.3 Seleccionar modos....15
6.4 Ajustar el nivel de graves/agudos....15
6.5 Sonido envolvente ACTIVAR/DESACTIVAR....15
6.6 Ajuste el volumen de la barra de sonido....15
6.7 Ajuste el volumen de la barra de sonido....15
6.8 Ajuste el brillo 15
6.9 Selecciona el efecto de ecualizador (EQ)....15
6.9 Ajuste del retardo de audio (AV SYNC) 15

7. Funcionamiento de DTS:X 16

7.1 Funciones DRC/Control de diálogos/Neural:X/Virtual:X....16

8. Operación HDMI eARC/HDMI ARC, ENTRADA HDMI, ÓPTICO, AUX 16

9. Operación Bluetooth....17

9.1 Emparejar dispositivos con Bluetooth 17
9.2 Escuchar música de un dispositivo Bluetooth 17

10. Operación de USB.... 18

11. Menú de configuración .... 19

12. Solución de problemas 19

13. Especificaciones 21

1. Instrucciones importantes de seguridad

	CAUTION
	RISK OF ELECTRIC SHOCKDO NOT OPEN
	PRECAUCIÓN
	RIESGO DE DESCARGASELÉCTRICAS, NO ABRIR

El símbolo de relámpago con cabeza de flecha, dentro de un triángulo equilátero tiene como propósito alertar al usuario sobre la presencia de "tensión peligrosa" no aislada dentro del recinto del producto que podría ser de la magnitud suficiente para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero tiene como propósito alertar al usuario sobre la presencia de instrucciones importantes de operación y de mantenimiento (servicio) en la documentación que acompaña al aparato.

1.1 Seguridad

1 Lea estas instrucciones – Todas las instrucciones de seguridad y operación deben leerse antes de operar este producto.
2 Mantenga estas instrucciones – Las instrucciones de seguridad y operación deben conservarse para futuras referencias.
3 Preste atención a todas las advertencias – Deben tomarse en cuenta todas las advertencias colocadas en el aparato y en las instrucciones de operación.
4 Siga todas las instrucciones – Deben seguirse todas las instrucciones de operación y uso.
5 No use este aparato cerca del agua – El aparato no debe ser usado cerca de agua o humedad, por ejemplo, en un sótano húmedo o cerca de una piscina o lugar similar.
6 Limpie solamente con un paño seco.
7 No bloquee las aberturas de ventilación. Instale en conformidad con las instrucciones del fabricante.
8 No instale cerca de fuentes que generen calor tales como radiadores, registradores de calor, estufas así como productos similares (incluidos amplificadores) que generen calor.
9 La unidad se suministra con un cable de alimentación estándar y un conector macho moldeado que por motivos de seguridad no se deben modificar. Si el conector suministrado no encaja en la toma de corriente, consulte a un electricista para sustituir el enchufe obsoleto.

10 Proteja el cable de alimentación de tal manera que no lo pisen o que no sea pinchado, particularmente las clavijas, receptáculos de conveniencia y el punto donde salen del aparato.
11 Solamente use accesorios/aditamentos especificados por el fabricante.
12 Solamente use el aparato con un carrito, base, trípode o mesa especificados por el fabricante, o vendido con el aparato. Cuando use un carrito, tenga precaución cuando mueva el carrito/aparato en combinación para evitar lesiones en caso de volcarse.
13 Desconecte este aparato durante tormentas eléctricas o cuando no se use por periodos de tiempo prolongados.
14 Consulte a un técnico de servicio cualificado. Se requiere servicio cuando el aparato esté dañado en cualquier sentido, por ejemplo si el cable de alimentación o la clavija están dañados, cuando se haya derramado líquido o si han caído objetos extraños en el aparato, cuando esté expuesta la unidad a la lluvia o humedad, no funciona normalmente o si se ha dejado caer.
15 □ Este equipo es un dispositivo de Clase II o aislado doblemente. Ha sido diseñado de tal modo que no requiere de una conexión de seguridad para la puesta a tierra.
16 No coloque objetos llenos de líquido, como jarrones, sobre la unidad.
17 La distancia mínima alrededor del aparato para tener la suficiente ventilación es de 5 cm.
18 La ventilación no debe estar bloqueada cubriendo las aberturas de ventilación con objetos tales como periódicos, manteles, cortinas, etc.
19 No deben colocarse fuentes de flamas abiertas, tales como velas, sobre el aparato.
20 Las baterías deben reciclarse o desecharse de acuerdo a los lineamientos estatales y locales.
21 La unidad se puede utilizar en climas moderados o tropicales.

Precaución:

• El uso de controles o ajustes o la realización de procedimientos distintos a los descritos en este documento, pueden provocar una exposición peligrosa a la radiación u otra operación insegura.
• Para reducir el riesgo de incendio o descargas eléctricas, no exponga este producto a lluvia o humedad. El aparato no debe estar expuesto a goteo o derrames de agua ni ningún objeto que contenga líquido, como por ejemplo vasijas, debe colocarse encima del aparato.
• En sitios donde se use una clavija de corriente o un acoplador de aparato como circuito que desconecte el dispositivo, el dispositivo de desconexión debe permanecer listo para su funcionamiento.
• Peligro de explosión si se cambia la batería incorrectamente. Sustituya solamente por una batería del mismo tipo.

1.2 Advertencia

• La batería (baterías o paquete de baterías) no debe exponerse a un calor excesivo, como incendios u otras fuentes de calor directo.
• Antes de operar este sistema, compruebe el voltaje de este sistema para ver si es idéntico al voltaje de su suministro de alimentación local.
• No coloque esta unidad cerca de campos magnéticos potentes.
• No coloque esta unidad sobre el amplificador o receptor.
• Si cualquier objeto sólido o líquido cae en el sistema, desconecte el sistema y hágalo que lo revise personal cualificado antes de operarlo.
• No intente limpiar la unidad con solventes químicos ya que esto podría dañar el acabado. Use un paño limpio, seco o ligeramente humedecido.
• Cuando desconecte la clavija de alimentación de la toma de corriente, siempre jálelo directamente de la clavija, nunca jale el cable.
• Los cambios o modificaciones en esta unidad no expresamente aprobados por la parte responsable de la conformidad, podrían invalidar la autoridad del usuario a operar el equipo.
• La etiqueta de la marca está adherida en la parte inferior o posterior del equipo.
• Este equipo debe instalarse y utilizarse a una distancia mínima de 20 cm entre el radiador y su cuerpo.

Uso de la batería PRECAUCIÓN

Para evitar fugas de la batería que pueden provocar lesiones corporales, daños a la propiedad o daños al aparato:

• Instale todas las baterías correctamente, + y - como está marcado en el aparato.

• No mezcle baterías viejas y nuevas.

• No mezcle baterías alcalinas, estándar (carbono-zinc) o recargables (Ni-Cd, Ni-MH, etc.).

• Retire las baterías cuando la unidad no se utilice durante mucho tiempo.

Desecho correcto de este producto. Esta marca indica que este producto no debe desecharse con la basura residual en toda la UE. Para evitar efectos adversos en el ambiente o en la salud humana a causa de desechos residuales no controlados, recicle el producto de forma responsable para promover la reutilización sustentable de recursos materiales. Para devolver su dispositivo usado, use los sistemas de recogida y devolución o póngase en contacto con el distribuidor donde adquirió el producto para obtener más información. El distribuidor podría gestionar el reciclado seguro ambiental.

Por este medio declaramos que este producto se encuentra en conformidad con los requerimientos esenciales así como para otras provisiones relevantes de la Directiva 2014/53/EU.

Bluetooth®

La marca y los logotipos Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y Hisense utiliza dichas marcas bajo licencia. El resto de marcas y nombres comerciales pertenecen a sus respectivos propietarios.

Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc.

Dolby Atmos

Dolby, Dolby Atmos y el símbolo doble D son marcas de Dolby Laboratories Licensing Corporation. Fabricado bajo licencia de Dolby Laboratories. Trabajos confidenciales no publicados. Copyright © 2012-2021 Dolby Laboratories. Todos los derechos reservados.

√ Configuración simple
√ Un control remoto
√ Configuración rápida

Roku, el logotipo de Roku, Roku TV, Roku TV Ready y el logotipo de Roku TV Ready son marcas comerciales y/o marcas comerciales registradas de Roku, Inc. Este producto es compatible con Roku TV Ready en Estados Unidos, Reino Unido, México y Canadá. Los países están sujetos a cambios. Para obtener la lista más actualizada de países en los que este producto es compatible con Roku TV Ready, envíe un correo electrónico a [e-mail].

ES

Para patentes DTS, consulte http://patents.dts.com. Fabricado bajo licencia de DTS, Inc. o DTS Licensing Limited. DTS, DTS:X, Virtual:X y el logotipo de DTS:X son marcas comerciales registradas o marcas comerciales de DTS, Inc. en los Estados Unidos y en otros países. © 2021 DTS, Inc. TODOS LOS DERECHOS RESERVADOS.

1.3 Formatos de audio de entrada admitidos

Formato	Función
	ÓPTICO	HDMI ARC	HDMI eARC	ENTRADA HDMI
LPCM 2ch	●	●	●	●
LPCM 5.1ch	-- --	●	●
LPCM 7.1ch	-- --	●	●
Dolby Atmos - Dolby TrueHD	-- --	●	●
Dolby Atmos - Dolby Digital Plus	-- ●	●	●
Dolby TrueHD	-- --	●	●
Dolby Digital Plus	-- ●	●	●
Dolby Digital	●	●	●	●
DTS	●	●	●	●
DTS-ES Discrete 6.1	●	●	●	●
DTS-ES Matrix 6.1	●	●	●	●
DTS 96/24	●	●	●	●
DTS-HD High Resolution Audio	-- --	●	●
DTS-HD Master Audio	-- --	●	●
DTS-HD LBR	-- --	●	●
DTS:X	-- --	●	●

● : Formatos compatibles.
-- : Formato no compatible.

2. Contenido de la caja

Subwoofer inalámbrico

Cable de alimentación de CA × 2 Para unidad principal/subwoofer inalámbrico

Cable de alimentación de CA × 1 Para altavoces surround traseros (SR)

Para el Reino Unido Para AUS Para EE. UU. Para UE

* El tipo de conector varía según la región

Mando a distancia/ baterías AAA × 2

Manual de usuario/ Guía de inicio rápido

* La cantidad de cable de alimentación y el tipo de enchufe varían según la región.
- Las imágenes, ilustraciones y dibujos que se muestran en este manual del usuario son solo para referencia, el producto real puede variar en apariencia.
- El diseño y las especificaciones se encuentran sujetos a cambios sin previo aviso.

3. Identificación de las piezas

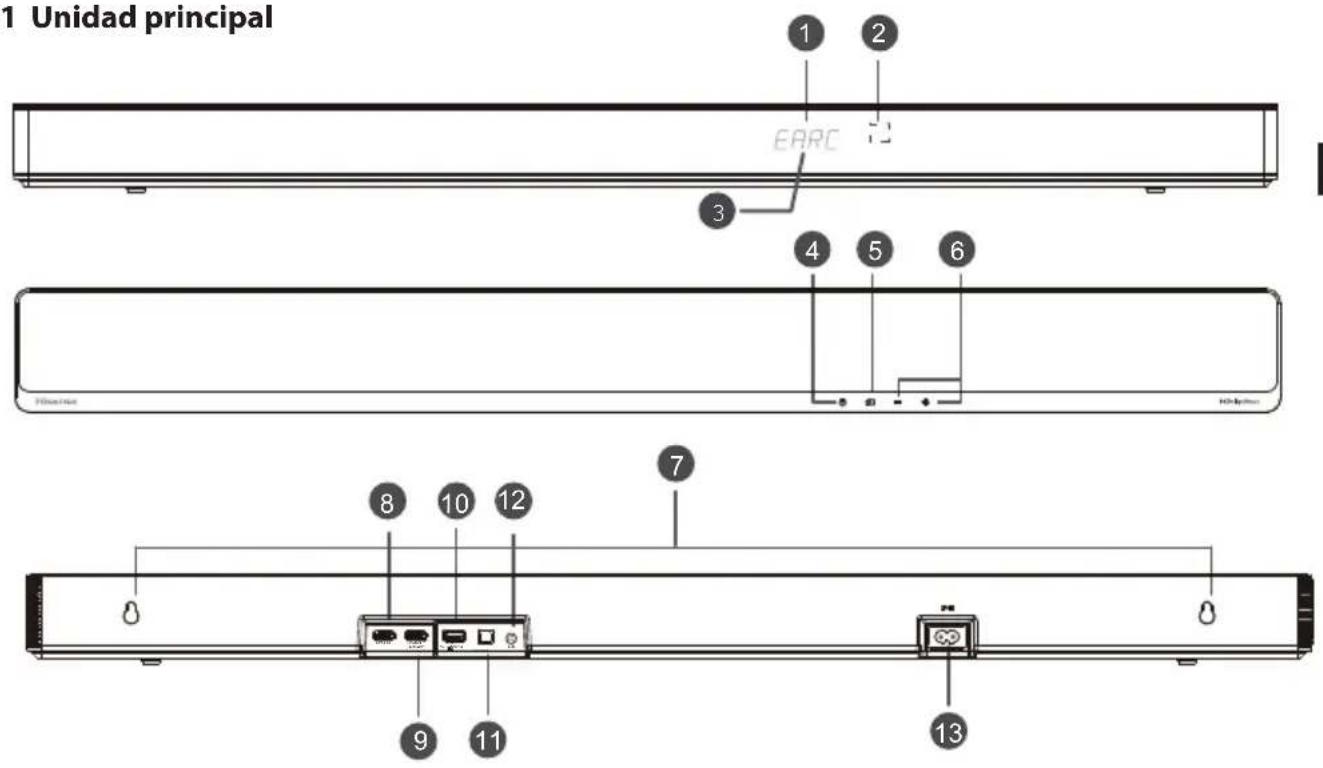

3.1 Unidad principal

1 Unidad principal 1 2 EARC 3 4 5 6 8 10 12 7 9 11 13

① Ventana de visualización

Mostrar estado actual.

② Sensor de mando a distancia

Recibir la señal del mando a distancia.

③ Indicador de espera

- Encendido fijo En modo de espera

④ Botón (ACTIVE/DESACTIVE)

Alterne la unidad entre el modo ENCENDER y ESPERA.

⑤ Bozon (SOURCE)

Seleccione la función de reproducción.

⑥ +/- Botón (VOL+/VOL-)

Aumentar/disminuir el nivel de volumen.

⑦ Montaje en pared

Instale los tornillos de montaje en pared en el accesorio de montaje de la unidad.

⑧ Toma HDMI IN

Para conectar dispositivos de fuente HDMI, como un reproductor de DVD, un reproductor de Blu-ray Disc™ o una consola de juegos.

⑨ Toma HDMI OUT (TV eARC/ARC)

Puerto para conectar un TV. El puerto admite la función HDMI eARC/ARC, que permite que la barra de sonido reproduzca el audio que se origina en el TV conectado.

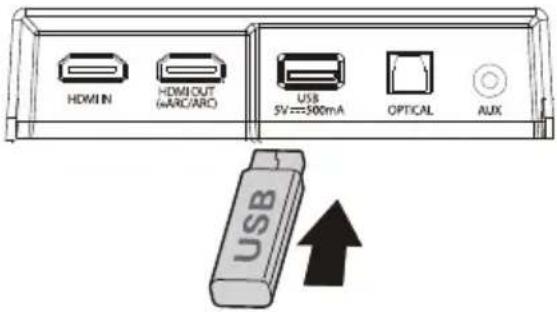

10 Toma USB

Inserte el dispositivo USB para reproducir música.

⑪ Toma OPTICAL

Se utiliza para conectar a la toma OPTICAL OUT de un dispositivo externo.

12 Toma AUX

Conéctela a un dispositivo de audio externo.

13 Toma AC IN

Conecta al suministro de energía.

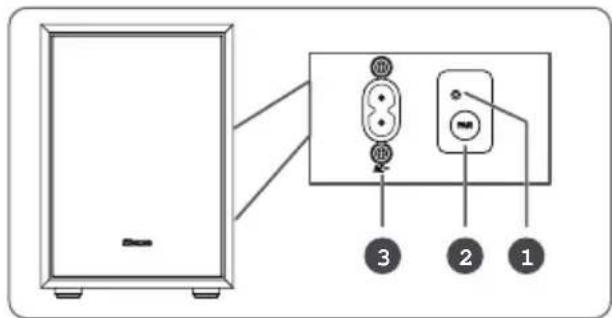

3.2 Subwoofer inalámbrico

① Indicador

• Parpadeo rápido	El subwoofer en modo de emparejamiento
• Encendido fijo	Conectado/emparejado correctamente
• Parpadeo lento Eror de conexión/emparejamiento

2 segundos

Borre el registro de emparejamiento y acceda al modo de emparejamiento

③ Toma AC IN

Conecta al suministro de energía.

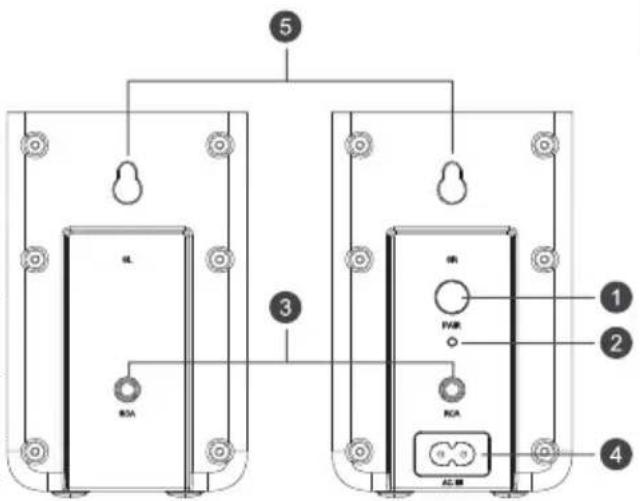

3.3 Altavoces surround traseros inalámbricos

① Botón de PAIR

2 segundos

Borre el registro de emparejamiento y acceda al modo de emparejamiento

② Indicador

• Parpadeo rápido	Altavoces traseros en modo de emparejamiento
• Encendido fijo	Conectado/emparejado correctamente
• Parpadeo lento E	ror de conexión/emparejamiento

③ Toma RCA

Conecte los altavoces surround traseros izquierdo y derecho.

④ Toma AC IN

Conecta al suministro de energía.

⑤ Montaje en pared

Instale los tornillos de pared y los soportes en la parte posterior de los altavoces surround traseros.

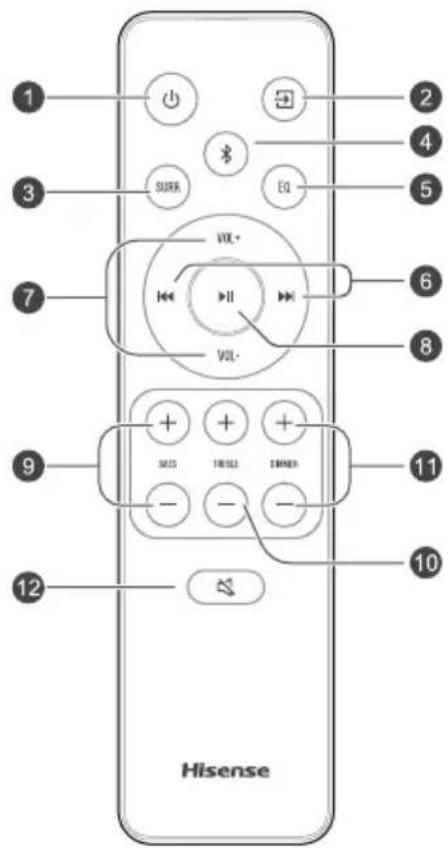

3.4 Mando a distancia

① ⏻ Alterne la unidad entre el modo ENCENDER y ESPERA.

② (SOURCE) Seleccione la función de reproducción.

③ SURR ACTIVE/DESACTIVE sonido envolvente.

④ ✕ (Bluetooth) Seleccione el modo de Bluetooth. Mantenga presionado el botón ✕ (BT) para activar la función de emparejamiento en el modo Bluetooth o desconectar el dispositivo Bluetooth emparejado existente.

⑤ EQ Selecionar el efecto de sonido PELÍCULA/MÚSICA/JUEGO/NOTICIAS/DEPORTES/NOCTURNO/IA.

⑥ |◀◀/▶◀| Saltar a la siguiente/anterior pista en el modo Bluetooth/USB.

⑦ VOL+/VOL- Aumentar/disminuir el nivel de volumen.

⑧ ▶II Reproducir/pausar/reanudar la reproducción en el modo Bluetooth/USB. Mantenga pulsado el botón ▶II 3 s para acceder al menú de configuración. Confirme la selección.

⑨ BASS+/- Ajuste el nivel de graves.

10 TREBLE+/- Ajuste el nivel de agudos.

11 DIMMER+/- Ajustar el brillo de la pantalla.

12 (SILENCIAR) Silenciar o reactivar el volumen.

1 2 3 4 5 6 7 8 9 10 11 12 Hisense

4. Preparaciones

4.1 Preparar el mando a distancia

El mando a distancia proporcionado permite que la unidad sea operada a distancia.

• Incluso si se opera el mando a distancia dentro del rango efectivo 19,7 pies (6 m) pulgadas, las operaciones del mando a distancia pueden interrumpirse si existen obstáculos entre la unidad y el mando a distancia.
• Si el mando a distancia es operado cerca de otros productos que generan rayos infrarrojos, o si se usan otros dispositivos de mando a distancia que usan rayos infrarrojos cerca de la unidad, podría operarse incorrectamente. Por el contrario, los otros productos pueden funcionar incorrectamente.

4.2 Sustituir la batería del mando a distancia

1 Presione y deslice la tapa posterior para abrir el compartimiento de baterías del mando a distancia.
2 Inserte dos baterías AAA. Asegúrese de que los polos (+) y (-) en los polos de las baterías coincidan con los polos (+) y (-) del compartimiento de las baterías.
3 Cierre la tapa del compartimiento de baterías.

Precauciones relacionadas con las baterías

• Asegúrese de insertar las baterías con las polaridades correctas positiva "⊕" y negativa "∅".
• Use baterías del mismo tipo. Nunca use diferentes tipos de baterías juntas.
• Se pueden usar baterías recargables o no recargables. Consulte las precauciones en sus etiquetas.
• Tenga cuidado con las uñas cuando retire la tapa de las baterías y las baterías.
• No deje caer el mando a distancia.
• No permita que nada afecte el mando a distancia.
• No derrame agua ni ningún líquido sobre el mando a distancia.
• No coloque el mando a distancia sobre un objeto mojado.
• No coloque el mando a distancia bajo la luz solar directa ni cerca de fuentes de calor excesivo.

• Retire las baterías del mando a distancia cuando no esté en uso por un período prolongado, ya que la corrosión o las fugas de la batería pueden ocasionar lesiones físicas y/o daños a la propiedad y/o incendios.

• No use baterías distintas a las especificadas.

• No mezcle baterías nuevas con viejas.
• Nunca recargue una batería a menos que se confirme que es del tipo recargable.

4.3 Colocación y montaje

Colocación

A Si se coloca su TV sobre una mesa, puede colocar la unidad sobre la mesa directamente en frente de la base del TV, centrado con la pantalla del TV.
B Si su TV se monta en una pared, puede montar la unidad en la pared directamente por debajo de la pantalla de TV.

Nota: La unidad debe colocarse para evitar cubrir el receptor de señal del TV o el control remoto del TV no podrá funcionar.

• Los altavoces traseros están diseñados exclusivamente para su uso con la barra de sonido y no se pueden utilizar con otros dispositivos.
• Instale los altavoces traseros verticalmente.

4.4 Montaje de la barra de sonido en la pared

Notas:

• La instalación debe ser realizada por personal cualificado solamente. El montaje incorrecto pueden resultar en lesiones personales severas y en daños a la propiedad (si pretende instalar este producto usted mismo, debe comprobar las instalaciones como el cableado eléctrico y la tubería que pudiera existir dentro de la pared). Es responsabilidad del instalador verificar que la pared soporte de manera segura la carga total de la unidad y los soportes de pared.
• Para la instalación se requieren herramientas adicionales (no incluidas).
• No apriete excesivamente los tornillos.
• Conserve este manual de instrucciones para futuras referencias.
• Use un detector de vigas eléctrico para comprobar el tipo de pared antes de perforar y montar.

ADVERTENCIA

• Para evitar lesiones, este aparato debe asegurarse al suelo o pared de conformidad con las instrucciones de instalación.
• Altura de montaje en pared recomendada: ≤ 1,5 metros.

770 mm/30,3" Ø5.5~6 mm Ø4 x 40 mm ① ② ③

4.5 Montaje de los altavoces envolventes traseros en la pared

① Ø5.5~6 mm ② Ø4 x 40 mm ③ 11

5. Conexiones

5.1 Dolby Atmos®

Dolby Atmos® le ofrece una experiencia de escucha envolvente al ofrecer sonido en un espacio tridimensional y toda la riqueza, claridad y potencia del sonido Dolby. Para obtener más información, visite dolby.com/technologies/dolby-atmos.

5.2 DTS:X

DTS:X, el sonido del borde ya no está limitado por la posición fija de los altavoces o por señales de canal específicas.

Para utilizar Dolby Atmos®/DTS:X

Dolby Atmos®/DTS:X está disponible en modo HDMI eARC/ARC. Para obtener más información sobre la conexión, consulte "Conexión HDMI".

HDMI eARC/ARC

1. Para utilizar Dolby Atmos®/DTS:X modo, el televisor debe ser compatible con Dolby Atmos®/DTS:X o HDMI transferencia de audio.
2. Asegúrese de que se ha seleccionado "Bitstream", "RAW" o "Sin codificación" para el flujo de bits en la salida de audio del dispositivo externo conectado (por ejemplo Reproductor de DVD Blu-ray, TV, etc.).
3. Al entrar en Dolby Atmos/DTS:X/Dolby Digital/formato PCM, la barra de sonido mostrará DOLBY ATMOS/DTS:X/DOLBY AUDIO/PCM AUDIO.

5.3 Utilice la toma HDMI

Algunos televisores 4K HDR requieren que la entrada HDMI o la configuración de imagen se establezcan para la recepción de contenido HDR. Para obtener más detalles sobre la configuración de la pantalla HDR, consulte el manual de instrucciones de su televisor.

Uso de HDMI para conectar la barra de sonido, equipo AV y TV:

Método 1: HDMI estándar

- Si su televisor no es compatible con HDMI ARC, conecte su barra de sonido al televisor a través de una conexión HDMI estándar.

1. Use un cable HDMI para conectar la toma HDMI OUT (eARC/ARC) de la barra de sonido a la toma HDMI IN del televisor.
2. Use un cable HDMI para conectar la toma HDMI IN de la barra de sonido a sus dispositivos externos (por ejemplo, consolas de juegos, reproductores de DVD y Blu Ray).

Método 2:

eARC/ARC (Canal de retorno de audio)

La función eARC/ARC (Canal de retorno de audio) le permite enviar audio desde su TV compatible con ARC a su barra de sonido a través de una sola conexión HDMI. Para disfrutar de la función ARC, asegúrese de que su TV es compatible tanto con HDMI-CEC y ARC y realice la configuración en conformidad. Cuando realice la configuración correctamente, puede usar el mando a distancia del TV para ajustar el nivel de volumen (VOL +/- y SILENCIAR) de la barra de sonido.

HDMI HDMI HDMI+ARC/ARC HDMI HDMI+ARC/ARC HDMI HDMI+ARC/ARC HDMI HDMI+ARC/ARC HDMI HDMI+ARC/ARC HDMI HDMI+ARC/ARC HDMI HDMI+ARC/ARC HDMI HDMI+ARC/ARC HDMI HDMI+ARC/ARC HDMI HDMI+ARC/ARC HDMI HDMI+ARC/IPC HDMI HDMI+ARC/IPC HDMI HDMI+ARC/IPC HDMI HDMI+ARC/IPC HDMI HDMI+ARC/IPC HDMI HDMI+ARC/IPC HDMI HDMI+ARC/IPC HDMI HDMI+ARC/IPC HDMI HDMI+ARC/IPC HDMI HDMI+ARC/IPC HDMI HDMI+ARC/INC HDMI HDMI+ARC/INC HDMI HDMI+ARC/INC HDMI HDMI+ARC/INC HDMI HDMI+ARC/INC HDMI HDMI+ARC/INC HDMI HDMI+ARC/INC HDMI HDMI+ARC/INC HDMI HDMI+ARC/INC HDMI HDMI+ARC/INC HDMI HDMI+ARC/Inc

- Conecte el cable HDMI de la toma HDMI OUT (TV eARC/ARC) de la unidad a la toma HDMI de su TV compatible con ARC. Enseguida pulse el mando a distancia para seleccionar HDMI eARC.

Consejos:

• Su TV debe ser compatible con la función HDMI-CEC y ARC. HDMI-CEC y ARC deben ajustar en Activar.
• El método de ajuste de HDMI-CEC y ARC pueden diferir dependiendo del TV. Para obtener detalles sobre la función ARC, consulte el manual del propietario del TV.
• ARC sólo funciona con dispositivos compatibles con HDMI ARC, así como con un cable HDMI 1.4 (y superior).

5.4 Uso de la toma OPTICAL

- Conecte un cable ÓPTICO a la toma OPTICAL OUT del TV y la toma OPTICAL de la unidad.

HDMI IN HDMI OUT (HAOS/INS) USB TV 100mA OPTICAL AUX TV OPTICAL

5.5 Conecte a la toma AUX

A Utilice un cable de audio RCA a 3,5 mm para conectar las tomas de salida de audio del TV a la toma AUX de la unidad.
B Utilice un cable de audio de 3,5 mm a 3,5 mm para conectar la toma AUX del TV o del dispositivo de audio externo a la toma AUX de la unidad.

A B HDMI IN HDMI OUT (MARC/ARC) USB TV=500mA OPTICAL AUX TV AUX AUDIO OUT

5.6 Conexión de alimentación

- ¡Riesgo de daños al producto!

Asegúrese de que el suministro de alimentación corresponda al voltaje impreso en la parte posterior o parte inferior de la unidad.

- Antes de conectar el cable de alimentación de CA, asegúrese de completar las otras conexiones.

- Barra de sonido

Conecte el cable de red al conector de AC IN de la unidad principal y, a continuación, a un conector de red.

- Subwoofer

Conecte el cable de corriente a AC IN Toma de corriente subwoofer y enseguida a una toma de corriente.

• Altavoces surround traseros

Conecte el cable de alimentación a la toma AC IN de los altavoces envolventes traseros (SR) y, a continuación, a una toma de alimentación.

* La cantidad de cable de alimentación y el tipo de enchufe varían según la región.

5.8 Emparejar con el subwoofer y los altavoces surround traseros

Emparejamiento automático

El subwoofer, los altavoces surround traseros y la barra de sonido se emparejarán automáticamente cuando se conecten a las tomas de corriente y se enciendan.

No se necesita ningún cable para conectar las tres unidades.

- Determine el estado en función del indicador del subwoofer inalámbrico y los altavoces surround traseros inalámbricos.

Estado del LED Estado
Parpadeo rápido	Subwoofer y altavoces surround traseros en modo de emparejamiento
Encendido constante	Conectado/emparejado correctamente
Parpadeo lento Error	de conexión/emparejamiento

NOTAS:

• No presione el botón PAIR de la parte posterior del subwoofer ni el botón PAIR de los altavoces surround traseros (SR), excepto para el emparejamiento manual.
• Si el emparejamiento automático falla, empareje el subwoofer y los altavoces surround traseros con la unidad principal manualmente.

Emparejamiento manual

1. Asegúrese de que todos los cables están bien conectados y de que la unidad principal está en modo de espera.
2. Pulse el botón de la unidad principal o del mando a distancia para encender la unidad principal.
3. Presione el botón de la unidad principal o del control remoto durante 3 segundos para acceder al modo de Emparejamiento. En la pantalla se desplazará "SW Pairing" (Emparejamiento de SW).
4. Mantenga pulsado el botón PAIR en la parte posterior del subwoofer o el botón PAIR en el altavoz surround trasero (SR) durante 2 segundos. El subwoofer y los altavoces surround traseros entrarán en el modo de emparejamiento y los indicadores del subwoofer y los altavoces surround traseros parpadearán rápidamente.
5. Después de que la conexión inalámbrica se haya realizado correctamente, los indicadores de emparejamiento se iluminarán y la pantalla de la unidad principal desplazará la layenda "SW IN".
6. Si el indicador Pair parpadea lentamente, significa que la conexión inalámbrica ha fallado. Desenchufe el cable del subwoofer y, a continuación, el cable de los altavoces surround traseros y vuelva a conectar los cables principales transcurridos 3 minutos. Repita los pasos 1 a 4.

NOTAS:

- Si la conexión inalámbrica vuelve a fallar, compruebe si hay conflicto o interferencias fuertes

(por ejemplo, interferencias de un dispositivo electrónico) alrededor de su ubicación. Elimine estos conflictos o interferencias fuertes y repita los procedimientos anteriores.

• El subwoofer y los altavoces envolventes traseros deben estar a menos de 6 m (18 pies) de la barra de sonido en un área abierta.
• Si la unidad principal está en modo Encendido y no está conectada al subwoofer ni a los altavoces surround traseros, los indicadores del subwoofer y del altavoz surround trasero (SR) parpadearán lentamente. Siga los pasos 1 a 4 anteriores para emparejar el subwoofer y los altavoces surround traseros con la unidad principal.

6. Operación básica

6.1 Espera/Encendido

Cuando conecte por primera vez la unidad a la toma principal, la unidad estará en el modo de ESPERA.

• Pulse el botón ⏻ de la unidad principal o del mando a distancia para encender la unidad principal.
• Presione el botón 🔒 nuevamente para cambiar la unidad al modo ESPERA.
• Desconecte el enchufe de red del conector de red si quiere APAGAR la unidad completamente.

6.2 Función de espera automática/ reactivación automática

• [AFunción de espera automática]
Durante el modo de espera automática activado, la barra de sonido se pondrá en espera automáticamente cuando no se detecte audio durante 15 minutos. Por ejemplo, esto podría ocurrir al pausar la reproducción o si la barra de sonido se dejara encendida accidentalmente.
- [Activación automática] Si hay un TV o un dispositivo externo conectado (Modo ENTRADA HDMI/HDMI ARC/HDMI eARC/ÓPTICO/AUX), la unidad se encenderá automáticamente cuando se enciendan el TV o el dispositivo externo.

Para desactivar esta función, siga estos pasos:

1. Durante el modo ENCENDIDO, apunte con el mando a distancia hacia la barra de sonido y mantenga pulsado el botón▶|| durante 3 segundos para abrir el menú.

2. La pantalla de la unidad se desplazará por "MENU".

3. Pulse el botón ▶▶16 veces seguidas, la pantalla muestra: Auto Wake [ON / OFF].

Pulse el botón ▶▶17 veces seguidas, la pantalla muestra: Auto Standby [ON / OFF].

1. Seleccione el contenido con el botón VOL +/- del mando a distancia y, a continuación, pulse▶II para confirmar la selección y salir de los ajustes.

- Si se repiten estos pasos, se ACTIVA y DESACTIVA la función.

6.3 Seleccionar modos

- Pulse el botón (SOURCE) repetidamente en la unidad o en el mando a distancia para seleccionar el modo HDMI eARC/HDMI ARC, ENTRADA HDMI, ÓPTICO, AUX, USB, BT (Bluetooth).

- Pulse el botón * del mando a distancia para seleccionar el modo BT (Bluetooth).

- El modo seleccionado se mostrará en la pantalla.

Pantalla Modo
EARC	HDMI eARC
ARC	HDMI ARC
HDMI	ENTRADA HDMI
OPT	ÓPTICO
AUX	AUX
USBNO USBNO FILE	USBNo hay ningún USB conectadoSin archivo o archivo no compatible
BT_INNO BT	BluetoothConectadoNo está conectado

6.4 Ajustar el nivel de graves/agudos

- Pulse los botones BASS +/- del mando a distancia para ajustar el nivel de graves (bass +5/bass -5).

- Pulse los botones TREBLE +/- del mando a distancia para ajustar el nivel de agudos (treble +5/treble -5).

6.5 Sonido envolvente ACTIVAR/DESACTIVAR

- Pulse el botón SURR del mando a distancia para activar el sonido envolvente. Presione nuevamente este botón para encender el sonido envolvente.

6.6 Ajuste el volumen de la barra de sonido

- Presione los botones +/- de la unidad o los botones VOL+/VOL- del control remoto para ajustar el volumen.

- Si desea apagar el sonido, presione el botón (SILENCIAR) del mando a distancia. Pulse nuevamente el botón (SILENCIAR) o pulse los botones VOL+/VOL- de la unidad o del mando a distancia para reanudar la audición normal.

- En el modo USB, presione el botón ▶II o I◀◀ ▶▶I para reanudar el audio normal.

En el modo BT, sólo los botones VOL+/VOL-del teléfono conectado pueden reanudar el audio normal.

6.7 Ajuste el volumen de la barra de sonido

1 Cuando el altavoz surround está conectado, mantenga presionado el botón SURR durante 3 segundos, la pantalla muestra "SUR-0".

2 A continuación, presione los botones VOL+/VOL- para aumentar o disminuir el volumen del altavoz surround (SUR +5\~SUR -5).

- Después de unos 3 segundos, la unidad saldrá del ajuste de volumen surround. La pantalla mostrará el modo seleccionado actualmente. Ahora puede presionar los botones VOL+/- para ajustar el volumen.

6.8 Ajuste el brillo

- Pulse el botón DIMMER +/- en el mando a distancia para seleccionar el nivel de brillo.

6.9 Selecciona el efecto de ecualizador (EQ)

- Durante la reproducción, pulse el botón EQ del mando a distancia para seleccionar los ecualizadores predefinidos deseados: MÚSICA, PELÍCULA, NOTICIAS, DEPORTES, NOCHE, JUEGO, IA EQ.

6.9 Ajuste del retardo de audio (AV SYNC)

- Procesamiento de imágenes de video, a veces más tiempo que el requerido para procesar la señal de audio. Esto se denomina "retardado". La función de retardo de audio está diseñada para solucionar este retraso.

- Establezca el retardo de audio, que sólo se proporciona para el modo de reproducción actual. (Como se proporciona en el modo de retardo de audio HDMI ARC, el modo de retardo sólo es válido para HDMI ARC).

- De forma predeterminada, el retardo de audio está establecido en 00.

1. Durante el modo ENCENDIDO, mantenga pulsado el botón ▶|| durante 3 segundos para abrir el menúy, a continuación, pulse el botón ▶▶19 veces seguidas. La pantalla de la unidad mostrará "LT 00".

2. Pulse los botones VOL+/- para cambiar la frecuencia de 10 ms para ajustar el tiempo de retardo. Establezca un retardo máximo de 200 ms.

3. Pulse el botón ▶|| o espere 10 segundos para salir.

Consejos:

• Rango de ajuste: [00 \~ 200 ms]

- El ajuste de retardo de audio sólo es válido para audio digital (por ejemplo, ENTRADA HDMI, HDMI ARC, HDMI eARC, ÓPTICO).

7. Funcionamiento de DTS:X

7.1 Funciones DRC/Control de diálogos/ Neural:X/Virtual:X

Las tecnologías DTS:X® proporcionan a los usuarios efectos virtuales envolventes multicanal, creando un volumen de audio inmersivo.

- Durante el modo ENCENDIDO, apunte con el mando a distancia hacia la barra de sonido y mantenga pulsado el botón ▶II durante 3 segundos para abrir el menú.

- La pantalla de la unidad se desplazará por "MENU".

Ajuste de nivel de DRC:

- Pulse el botón ▶▶10 veces seguidas, la pantalla muestra: DRC 0/1/2.

Ajuste el nivel de control del cuadro de diálogos:

- Pulse el botón ▶▶1 11 veces seguidas, la pantalla muestra: DCL 0/1/2/3/4/5/6.

Ajuste Neural:X:

- Pulse el botón ▶▶12 veces seguidas, la pantalla muestra: Neural X ON / OFF.

Ajuste de Virtual:X:

- Pulse el botón ▶▶13 veces seguidas, la pantalla muestra: VIRTUAL X ON / OFF.

Nota:

Las operaciones anteriores son principalmente para el requisito de cumplimiento de DTS y solo la configuración Virtual:X está abierta para el consumidor.

8. Operación HDMI eARC/ HDMI ARC, ENTRADA HDMI, ÓPTICO, AUX

1 Asegúrese de que la unidad esté conectada al TV o dispositivo de audio.

2 Pulse → varias veces en la unidad o en el control remoto para seleccionar el modo HDMI eARC/HDMI ARC, ENTRADA HDMI, ÓPTICO, AUX, USB, BT (Bluetooth).

3 Opere su dispositivo de audio directamente para las funciones de reproducción.

4 Pulse el botón VOL +/- para ajustar el volumen en el nivel deseado.

Consejos:

- Es posible que la unidad no pueda decodificar todos los formatos de audio digital de la fuente de entrada. En este caso, la unidad se silenciará. Esto no es un defecto. Asegúrese de que la configuración de audio de la fuente de entrada (por ejemplo, TV, consola de juegos, reproductor de DVD, etc.) esté configurada en PCM o Dolby Digital (consulte el manual del usuario del dispositivo de fuente de entrada para conocer los detalles de la configuración de audio) con entrada HDMI eARC/ÓPTICO.

- Al seleccionar un formato de audio diferente, la unidad mostrará lo siguiente de la siguiente manera:

Formato de entrada Pantalla
PCM PCM
Dolby Digital	DOLBY AUDIO/DOLBY SURROUND
Dolby Digital Plus	DOLBY AUDIO/DOLBY SURROUND
Dolby TrueHD	DOLBY AUDIO/DOLBY SURROUND
Dolby MAT MPCM
Dolby Digital Plus-Atmos DOLBY ATMOS
Dolby TrueHD-Atmos DOLBY ATMOS
Dolby MAT-Atmos DOLBY ATMOS
DTS DTS
DTS Discrete Surround	DTS
DTS-ES 6.1 Matrix	DTS
DTS-ES 6.1 Discrete	DTS
DTS 96/24	DTS
DTS 96/24 ES Matrix	DTS
DTS Express	DTS
DTS-ES 8-Channel Discrete	DTS
DTS-HD High Resolution	DTS-HD
DTS-HD Master Audio	DTS-HD
DTS:X	DTS-X
DTS:X Master Audio	DTS-X

9. Operación Bluetooth

9.1 Emparejar dispositivos con Bluetooth

La primera vez que conecte su dispositivo Bluetooth a este reproductor, tiene que emparejar su dispositivo con este reproductor.

Notas:

• El rango operacional entre este reproductor y un dispositivo Bluetooth es de aproximadamente 8 metros (sin ningún objeto entre el dispositivo Bluetooth y la unidad).
• Antes de conectar un dispositivo Bluetooth a esta unidad, asegúrese de conocer la capacidad del dispositivo.
• No está garantizada la compatibilidad con todos los dispositivos Bluetooth.
• Cualquier obstáculo entre esta unidad y un dispositivo Bluetooth puede reducir el rango operacional.
• Si la intensidad de la señal es débil, su receptor Bluetooth podría desconectarse, pero volverá a ingresar al modo de emparejamiento automáticamente.

1 Durante el modo ENCENDIDO, pulse el botón varias veces en la unidad o el botón del mando a distancia para seleccionar el modo Bluetooth. Aparecerá "NO BT" en la pantalla si la unidad no está emparejada con ningún dispositivo Bluetooth.

2 Active su dispositivo Bluetooth y seleccione el modo de búsqueda. "Hisense AX5120G" aparecerá en su lista de dispositivos Bluetooth.

- Si no puede encontrar la unidad, mantenga presionado el botón * en el modo BT durante 2 segundos para que pueda buscarse. La pantalla mostrará "BT Pairing" y escuchará el sonido de la indicación de la unidad.

3 Seleccione "Hisense AX5120G" en la lista de emparejamiento. Después del emparejamiento exitoso, escuchará el sonido de aviso de la unidad, y el panel de visualización muestra "BT_IN".

4 Reproduzca la música del dispositivo Bluetooth conectado.

Para desconectar la función Bluetooth, puede hacer lo siguiente:

• Cambie a otra función de la unidad.
• Desactive la función BT de su dispositivo Bluetooth. El dispositivo Bluetooth se desconectará de la unidad después de la indicación de voz.
• Mantenga presionado el botón durante 2 segundos.

Consejos:

• Introduzca "0000" para la contraseña si es necesario.
• Si no se empareja otro dispositivo Bluetooth con este reproductor en 2 minutos, el reproductor se volverá a conectar a la conexión anterior.

- El reproductor también se desconectará cuando se mueva el dispositivo fuera del rango operacional.

- Si desea volver a conectar su dispositivo a este reproductor, colóquelo dentro del rango operacional.

- Si el dispositivo se mueve fuera del rango operacional, al volver a la zona, compruebe si el dispositivo se encuentra conectado al reproductor.

- Si se pierde la conexión, siga las instrucciones anteriores para emparejar su dispositivo al reproductor nuevamente.

9.2 Escuchar música de un dispositivo Bluetooth

- Si el dispositivo Bluetooth conectado admite el Perfil de Distribución de Audio Avanzado (A2DP), puede escuchar la música almacenada en el dispositivo a través del reproductor.

- Si el dispositivo también es compatible con el perfil de control remoto de audio y video (AVRCP), puede utilizar el mando a distancia del reproductor para reproducir música almacenada en el dispositivo.

1. Empareje su dispositivo con el reproductor.

2. Reproduzca la música a través de su dispositivo (si admite A2DP).

3. Use el mando a distancia para controlar la reproducción (si admite AVRCP).

▶||	Inicie, pause o reanude la reproducción.
|◀◀/▶▶|	Salta a la pista anterior o siguiente.

10. Operación de USB

1 Inserte el dispositivo USB.

HDMI IN HDMI OUT (ARC/ARC) USB 5V==300mA OPTICAL AUX USB

2 Pulse el botón varas veces en la unidad o en el mando a distancia para seleccionar el modo USB.

3 Durante la reproducción:

▶||	Inicie, pause o reanude la reproducción.
|◀◀/▶▶|	Salta a la pista anterior o siguiente.

Consejos:

- La unidad puede admitir dispositivos USB de hasta 32 GB de memoria.

- Este producto puede no ser compatible con ciertos tipos de dispositivos de almacenamiento USB.

- Si utiliza un cable de extensión USB, un concentrador USB o un lector de tarjetas multifunción USB, es posible que no se reconozcan el dispositivo de almacenamiento USB.

- No extraiga el dispositivo de almacenamiento USB mientras lee los archivos.

- El host USB de velocidad completa incorporado para aplicaciones USB no debe superar los 6,5 Mbps.

- Para el archivo en formato FLAC, el tamaño de bloque máximo 8107/8109 puede soportar 4608 como máximo.

Formatos USB compatibles:

Extensión Cód	dec Velocidad de muestreo Ve	ocidad de bits
*.mp3	MPEG - 1 Layer1/2/3 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps
	MPEG - 2 Layer1/2/3 16 kHz ~ 24 kHz		8 kbps ~ 160 kbps
	MPEG - 2.5 Layer3 8 kHz ~ 12 kHz
*.wma WMA	7/8/9/STD 8 kHz ~ 48 kHz ≤ 320 kbps
*.flac -	8 kHz ~ 192 kHz ≤ 9 Mbps
*.wav	PCM, LPCM, IMA_ADPCM, MPEG, ALAW, MULAW	8 kHz ~ 192 kHz ≤ 9 Mbps
• Solo se admite el formato USB tipo FAT 32 para la conexión de dispositivos de almacenamiento USB.• Para los archivos en formato FLAC, el tamaño de bloque máximo 8107/8109 puede soportar 4608 como máximo.

11. Menú de configuración

1. Durante el modo de ENCENDIDO, mantenga pulsado el botón ▶II durante 3 segundos para abrir el menú.
2. Seleccione el contenido con los botones 🖼◀/
3. Cambie los valores iniciales de cada uno de los ajustes con los botones VOL +/-
4. Pulse el botón ▶II para confirmar la selección y salir de los ajustes.
5. Si no se pulsa ningún botón en 10 segundos, el sistema saldrá automáticamente del menú.

	Pantalla(pulse ◀◀ / ▶▶)	Descripción(pulse VOL +/-)
1	MOVIE	Seleccione efecto de ecualizador (EQ).(PELÍCULA, MÚSICA, JUEGO, NOTICIAS, DEPORTE, NOCHE, IA)
2	SUR OFF	Sonido envolvente[ACTIVAR/DESACTIVAR]
3	BAS O	Ajuste el nivel de graves
4	TRE O	Ajuste el nivel de agudos
5	DIM O	Ajustar el brillo(Nivel de atenuación: DIM 0/1/2/3, salir del menú para tener efecto)
6	AUTOWAKE OFF	Activación automática[ACTIVAR/DESACTIVAR]
7	AUTOSTANJO BY OFF	Modo de espera automático[ACTIVAR/DESACTIVAR]
8	BEEP ON	Pitido[ACTIVAR/DESACTIVAR]
9	LTOO	Ajuste del retardo de audio (AV SYNC)
10	DRCO	Ajuste del nivel de DTS DRC: DRC 0/1/2
11	DCLO	Ajuste del nivel de control del cuadro de diálogos DTS:DCL 0/1/2/3/4/5/6
12	DTS NEURAL ON	Interruptor: DTS Neural[ACTIVAR/DESACTIVAR]
13	VIRTUALX	Interruptor: DTS Virtual:X[ACTIVAR/DESACTIVAR]
14	BASSBOOST ON	Interruptor: BassBoost[ACTIVAR/DESACTIVAR]

12. Solución de problemas

Para mantener la garantía válida, nunca intente reparar el sistema usted mismo. Si encuentra problemas al usar esta unidad, revise lo siguiente antes de solicitar servicio.

No enciende

• Asegúrese de que el cable de CA esté conectado correctamente.
• Asegúrese de que hay alimentación en la toma de CA.
• Pulse el botón de espera para encender la unidad.

No funciona el mando a distancia

• Antes de pulsar cualquier botón de control de reproducción, primero seleccione la fuente correcta.
• Reduzca la distancia entre el mando a distancia y la unidad.
• Inserte la batería con sus polaridades (+/-) alineadas como se indica.
• Cambie la batería.
• Oriente el mando a distancia directamente al sensor de la parte delantera de la unidad.

No hay sonido

• Asegúrese de que la unidad no esté silenciada. Presione el botón 🔒 o VOL +/- para reanudar el audio normal.
• Presione el botón ⏻ en la unidad o en el mando a distancia para cambiar la barra de sonido al modo de espera. Luego presione el botón ⏻ nuevamente para encender la barra de sonido.
• Desenchufe la barra de sonido y el subwoofer de la toma de corriente, luego vuelva a enchufarlos. Enciende la barra de sonido.
• Asegúrese de que la configuración de audio de la fuente de entrada (por ejemplo, TV, consola de juegos, reproductor de DVD, etc.) esté configurada en modo PCM o Dolby Digital mientras usa la conexión digital (por ejemplo, HDMI, ÓPTICO).
• El subwoofer está fuera de rango, acerque el subwoofer a la barra de sonido. Asegúrese de que el subwoofer esté a menos de 5 m de la barra de sonido (cuanto más cerca, mejor).
• La barra de sonido puede haber perdido la conexión con el subwoofer. Vuelva a emparejar las unidades siguiendo los pasos de la sección "Emparejamiento del subwoofer inalámbrico con la barra de sonido".
• Es posible que la unidad no pueda decodificar todos los formatos de audio digital de la fuente de entrada. En este caso, la unidad se silenciará. Esto no es un defecto. El dispositivo no está silenciado.

No puedo encontrar el nombre Bluetooth de esta unidad en mi dispositivo Bluetooth para el emparejamiento a través de Bluetooth

• Asegúrese de que la función Bluetooth esté activada en su dispositivo Bluetooth.
• Asegúrese de que ha emparejado la unidad con el dispositivo Bluetooth.

Esta es una función de apagado de 15 minutos, uno de los requerimientos estándar de ERPII para ahorrar energía

• Cuando el nivel de la señal de entrada externa de la unidad es demasiado bajo, la unidad se apagará automáticamente en 15 minutos. Aumente el nivel de volumen de su dispositivo externo.
• Para obtener más información sobre equipos en red, consulte https://hisense.fr/cat-produit/barres-de-son/

El subwoofer está inactivo o el indicador del subwoofer no se enciende.

- Desenchufe el cable de alimentación de la plantilla de alimentación y vuelva a enchufarlo después de 4 minutos para restablecer el subwoofer.

13. Especificaciones

Nombre de modelo	AX5120G
Barra de sonido
Suministro de energía CA 100-240 V~ 50/60	Hz
Consumo de energía 20 W
Alimentación en espera < 0,50 W
Puerto USB para reproducción Compatibilidad USB Soporte de reproducción USB/formatos de archivo	5 V === 500 mAUSB de alta velocidad (2.0)/FAT32/FAT1632 GB (máx), WAV/WMA/MP3/FLAC
Dimensión (An × Al × P) 920 × 60 × 90 mm/3	6,2" × 2,4" × 3,5"
Peso neto 2,82 kg
Respuesta de frecuencia 150 Hz ~ 20 kHz
Temperatura de funcionamiento 0°C - 45°C
Especificación inalámbrica
Versión/perfiles de Bluetooth Rango de frecuencia Bluetooth Potencia de transmisión máxima de Bluetooth (EIRP)	V5.32400 MHz ~ 2483,5 MHz≤ 10 dBm
Tipo de modulación GFSK, π/4 DQPSK, 8DPSK
Subwoofer
Suministro de energía CA 100-240 V~ 50/60	Hz
Consumo de energía 15 W
Alimentación en espera < 0,50 W
Dimensión (An × Al × P) 214 × 294 × 304 mm	/8,4" × 11,6" × 12"
Peso neto	4,82 kg
Respuesta de frecuencia 40 Hz ~ 180 Hz
Surround
Suministro de energía CA 100-240 V~ 50/60 Hz
Consumo de energía 10 W
Alimentación en espera < 0,50 W
Dimensión (An × Al × P) 91 × 144 × 109 mm/3,6" × 5,7" × 4,3"
Peso neto 1,30 kg
Respuesta de frecuencia 180 Hz ~ 20 kHz
Amplificador (potencia de audio máxima)
Total	420 W
Unidad principal	240 W
Subwoofer	120 W
Surround	60 W
Mando a distancia
Distancia/ángulo	19,7 pies (6 m)/30°
Tipo de batería	AAA (1,5 V × 2)

ADVERTENCIA: Este producto puede exponerlo a sustancias químicas como el plomo, que el Estado de California sabe que causa cáncer. Para obtener más información, visite: www.P65Warnings.ca.gov.

ES

INFORMACIÓN DE LA FCC (para clientes de EE. UU.)

NOTAS:

• Este equipo ha sido probado y se encuentra en conformidad con los límites establecidos para un dispositivo digital de Clase B, conforme a la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radio frecuencia y, si no se instala y se usa en conformidad con las instrucciones, podría ocasionar interferencia perjudicial a las comunicaciones de radio.
• Sin embargo, no hay garantía alguna de que ocurra interferencia en una instalación en particular. Si este equipo no ocasiona interferencia perjudicial a la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el equipo, el usuario está obligado a corregir la interferencia mediante una o más de las siguientes medidas:
• Reoriente o reubique la antena receptora.
• Incremente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma de corriente de un circuito diferente a aquel en el que está conectado el receptor.
• Consulte al distribuidor o a un técnico de radio/TV experimentado para solicitar ayuda.

Este dispositivo se encuentra en conformidad con la parte 15 de las normas de la FCC.

El funcionamiento se encuentra sujeto a las siguientes dos condiciones:

(1) este dispositivo podría no ocasionar interferencia perjudicial, y
(2) este dispositivo debe aceptar cualquier interferencia recibida, incluida aquella interferencia que pudiera ocasionar una operación no deseada.
- En esta unidad deben usarse cables blindados para garantizar la conformidad con los límites de la FCC Clase B.

Aviso de la IC: CAN ICES-3(B)/NMB-3(B)

Este dispositivo cumple con el(los) estándar(es) RSS excepto(s) de licencia de la Industry Canada. El funcionamiento se encuentra sujeto a las siguientes dos condiciones:

1. Este dispositivo podría no ocasionar interferencia.
2. Este dispositivo debe aceptar cualquier interferencia. Incluida la interferencia que podría ocasionar un funcionamiento no deseado del dispositivo.

Advertencia:

• Este equipo debe instalarse y utilizarse a una distancia mínima de 20 cm entre el radiador y su cuerpo.
• Los cambios o modificaciones realizados en esta unidad que no hayan sido aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

Hisense

1.3 Formatos de entradas de áudio suportados

Formatar	Função
	OPTICAL CO	AXIAL HDMI ARC	HDMI eARC
LPCM 2ch	● ● ●	●
LPCM 5.1ch	-- --	-- ●
LPCM 7.1ch	-- --	-- ●
Dolby Atmos - Dolby TrueHD	-- --	-- ●
Dolby Atmos - Dolby Digital Plus	-- --	● ●
Dolby TrueHD	-- --	-- ●
Dolby Digital Plus	-- --	● ●
Dolby Digital	● ● ●	●
DTS	● ● ●	●
DTS-ES Discrete 6.1	● ● ●	●
DTS-ES Matrix 6.1	● ● ●	●
DTS 96/24	● ● ●	●
DTS-HD High Resolution Audio	-- --	-- ●
DTS-HD Master Audio	-- --	-- ●
DTS-HD LBR	-- --	-- ●
DTS:X	-- --	-- ●

2 segundos Modo de emparelhar

5 segundos Elimine o registo de emparelhar

③ Tomada AC IN

2 segundos Modo de emparelhar

5 segundos Elimine o registo de emparelhar

② Indicador

Emparelhamento automático

Formatos USB suportados:
