NOTENDAHANDBÓK AX5120G HISENSE

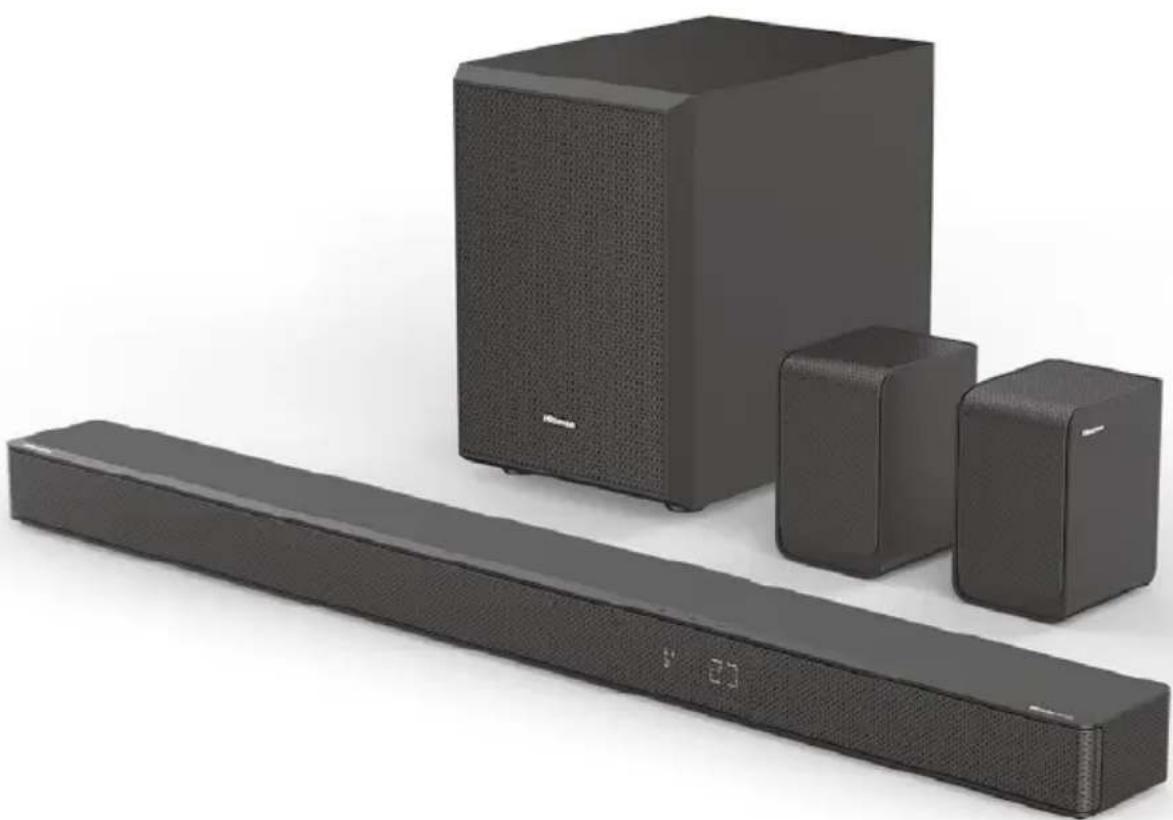

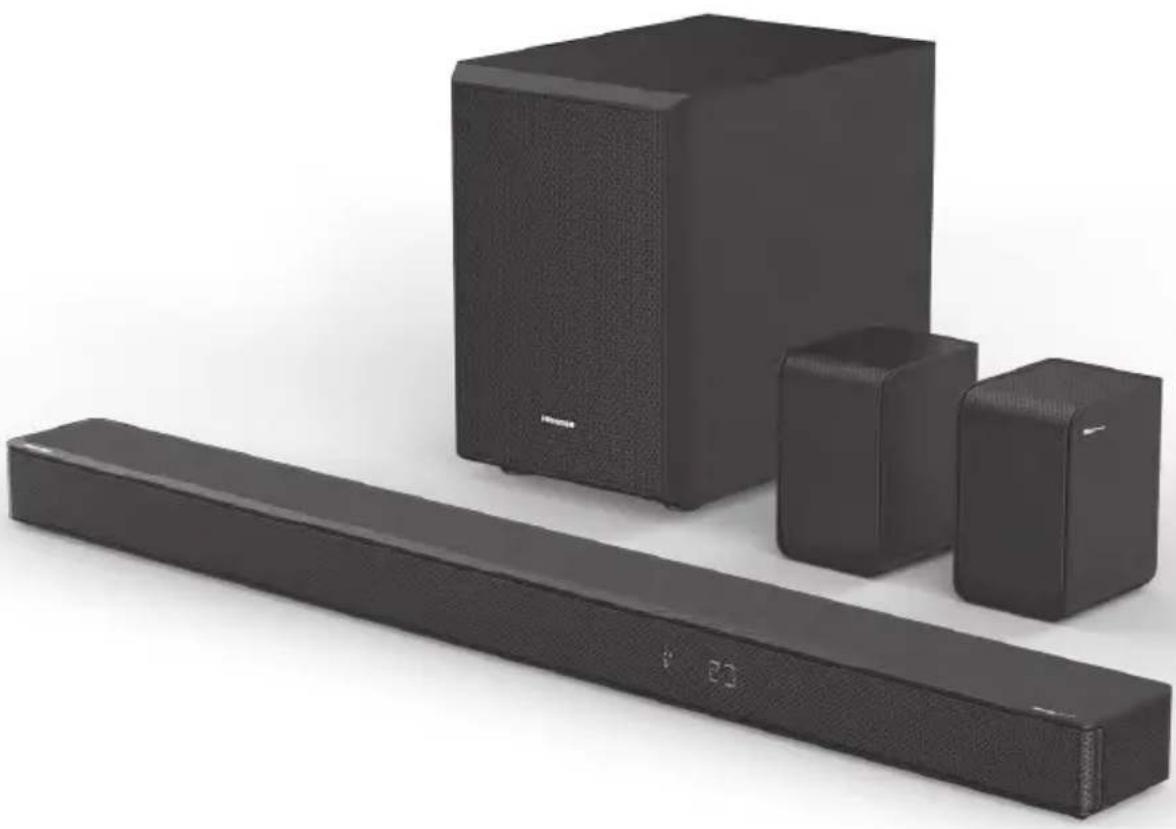

5.1.2CH Hátalari með práðlausum bassahátalara

Gerð: AX5120G

Áður en hátalarinn er notaður, vinsamlegast lestu pessa handbók vandlega og geymdu hana til framtíðar.

Innihald

2. Hvað er í kassanum 7

3. Að bera kennsl á hlutana 8

3.1 Aðaleiningin....8
3.2 Práðlaus Bassahátalari....8
3.3 Práðlausir umhverfis bakhátalarar....9
3.4 Fjarstýring....9

4. Undirbúningur....10

4.1 Undirbúðu fjarstýringuna 10
4.2 Skiptu um rafhlöðu í fjarstýringunni....10
4.3 Staðsetning og festing....10
4.4 Uppsettning hátalara á vegg....11
4.5 Uppsetning aftari umhverfishátalara á vegg....11

5. Tengingar 12

5.1 Dolby Atmos ^® 12
5.2 DTS:X 12
5.3 Notaðu HDMI Innstunguna....12
5.4 Notaðu OPTICAL-innstunguna....13
5.5 Tengdu við AUX tengi....13
5.6 Tengja við rafmagn....13
5.7 Paraðu pig við bassahátalarann og bakhátalara 14

6. Grunnaðgerð 14

6.1 Biðstaða/kveikt 14
6.2 Sjálfvirk biðstaða/sjálfvirk vakning....14
6.3 Veldu stillingar 15
6.4 Stilla bassa/tíðnistig....15
6.5 Kvektu/slökktu á umhverfishljóðinu....15
6.6 Stilltu hljóðstyrk hljóðstikunnar 15
6.7 Stilltu hljóðstyrk umhverfishátalara....15
6.8 Stilltu birtustigið....15
6.9 Veldu tónjafnara (EQ) áhrif 15
6.10 Stilltu seinkun á hljóði (AV SYNC)....15

7. DTS:X aðgerð 16

7.1 DRC/Dialog Control/Neural:X/Virtual:X Eiginleikar 16

8. HDMI eARC/HDMI ARC, HDMI IN, OPTICAL, AUX Aðgerð.... 16

9. Bluetooth Aðgerð 17

9.1 Paraǒu Bluetooth-tæki 17
9.2 Hlustaðu á tónlist úr Bluetooth tæki 17

10. USB Aðgerð 18

11. Uppsetningarvalmynd....19

12. Bilanagreining 19

13. Forskrift....21

1.3 Studd hljóðinntakssnið

Snið	Virka
	OPTICAL	HDMI ARC	HDMI eARC	HDMI IN
LPCM 2ch	● ●	● ●
LPCM 5.1ch	----●	●
LPCM 7.1ch	----●	●
Dolby Atmos - Dolby TrueHD	----●	●
Dolby Atmos - Dolby Digital Plus	--● ● ●
Dolby TrueHD	----●	●
Dolby Digital Plus	--● ● ●
Dolby Digital	● ●	● ●
DTS	● ●	● ●
DTS-ES Discrete 6.1	● ●	● ●
DTS-ES Matrix 6.1	● ●	● ●
DTS 96/24	● ●	● ●
DTS-HD High Resolution Audio	----●	●
DTS-HD Master Audio	----●	●
DTS-HD LBR	----●	●
DTS:X	----●	●

● : Stutt snið.
-- : Óstudd snið.

2. Hvað er í kassanum

Aðaleiningin

AC rafmagnssnúra × 2 Fyrir aðaleininguna/Práðlaus bassahátalari

AC rafmagnssnúra × 1 Fyrir bak umhverfis hátalara (SR)

Fynir UK Fynir AUS Fynir US Fynir EU

* Gerð innstungunnar er mismunandi eftir svæðum

RCA kapall

* Fjöldi rafmagnssnúra og gerð innstunga er breytileg eftir svæðum.
- Skýringarmyndirnar í þessari notendahandbók eru eingöngu til viðmiðunar. Raunveruleg vara getur verið mismunandi í útliti.
- Hönnun og tæknilýsingar geta breyst án fyrirvara.

3. Að bera kennsl á hlutana

3.1 Aðaleiningin 1 2 EARC 3 45 7 8 10 12 9 11 13

① Skjá gluggi

Sýna núverandi stöðu.

② Fjarstýringarskynjari

Fáðu merki frá fjarstýringunni.

③ Biðstöðuvísir

• Kveikt á fasta í biðham

④ (KVEIKT/SLÖKKT) Hnappur

Skiptu á milli KVEIKT og BIDSTÖDU stillingar.

⑤ (UPPRUNI) Hnappur

Veldu spilunarstillingu.

⑥ +/- (VOL+/VOL-) Hnappur

Festu hátalarann við veggfestingarnar.

⑧ HDMI IN Innstunga

Til að tengja HDMI tæki, eins og DVD spilara, Blu-ray Disc™ spilara eða leikjatölvu.

Aðgangstengið styður eARC/ARC HDMI eiginleika, sem gerir hljóðstikunni kleift að spila hljóð frá tengdu sjónvarpi.

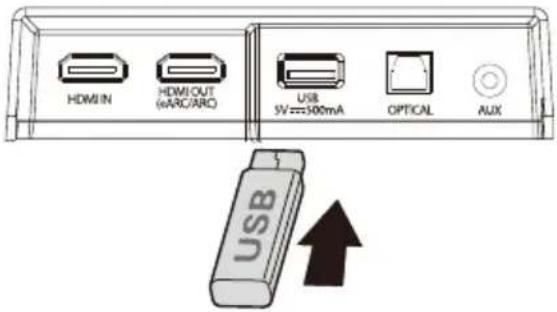

10 USB Innstunga

Settu USB tækið í til að spila tónlist.

11 OPTICAL Innstunga

Tengdu pig við OPTICAL OUT tengið á ytra tæki.

12 AUX Innstunga

Tengdu pig við ytra hljóðtæki.

13 AC IN Innstunga

Tengdu við rafmagn.

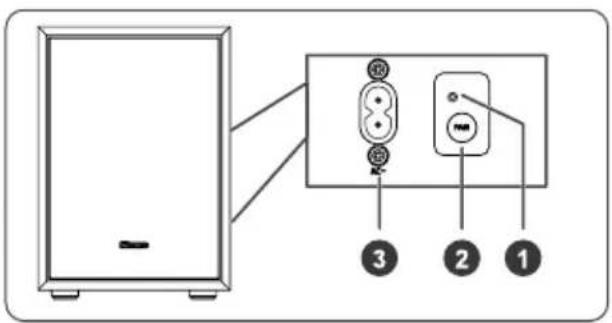

3.2 Práðlaus Bassahátalari

① Vísir

• Hratt blikk	Í pörunarstillingu
• Kveikt á fasta Tenging/Pörun tókst
• Hægt blikk Tenging/Pörun tókst ekki

2 sekúntur

Hreinsaðu pörunarskrána og farðu í pörunarstillingu

③ AC IN Innstunga

Tengdu við rafmagn.

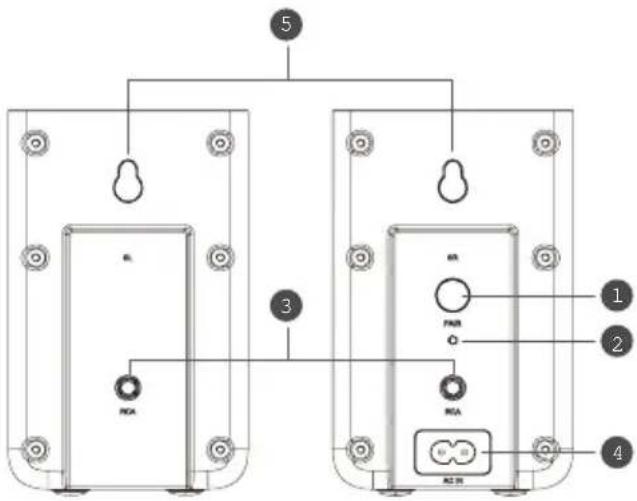

3.3 Práðlausir umhverfis bakhátalarar

① PAIR Hnappur

2 sekúntur

Hreinsaðu pörunarskrána og farðu í pörunarstillingu

② Vísir

• Hratt blikk	Í pörunarstillingu
• Kveikt á fasta Tenging/Pörun tókst
• Hægt blikk Tenging/Pörun tókst ekki

③ RCA Innstunga

Tengdu vinstri/hægri bakhátalara.

④ AC IN Innstunga

Tengdu við rafmagn.

⑤ Veggfesting

Festu bakhátalarana við veggfestingarfestinguna.

5 3 4 1 2 RCA RCA RCA A2.00

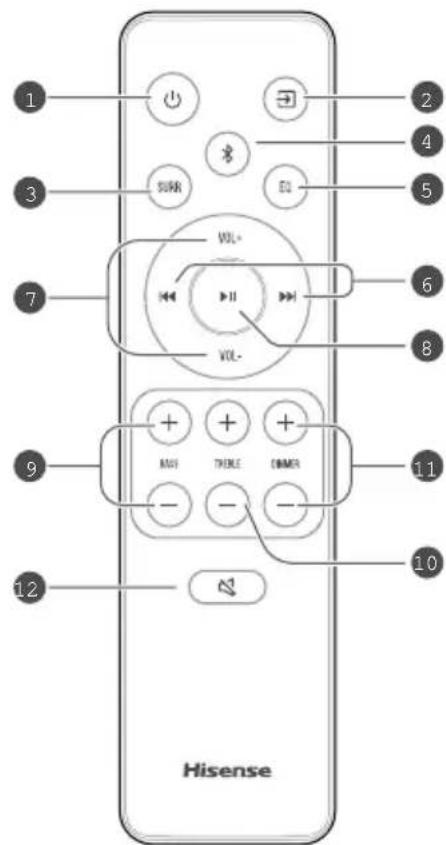

3.4 Fjarstýring

① ⏻ Skiptu á milli KVEIKT og BIDSTÖDU stillingar.
② (UPPRUNI) Veldu spilunarstillingu.
③ SURR Stilltu umhverfishljöð KVEIKT/SLÖKKT.
④ ✘ (Bluetooth) Veldu Bluetooth-stillingu. Yttu á og haltu inni ✘ (Bluetooth) hnappinum til að virkja pörunaraðgerðina í Bluetooth-stillingu, eða aftengdu pöruð Bluetooth-tæki.
⑤ EQ Veldu TÓNLIST, KVIKMYND, FRÉTTIR, ÍPRÓTTIR, NÓTT, LEIKIR, AI
⑥ |◀◀ / ▶▶▶ Farǒu í fyrra/næsta lag í Bluetooth/USB ham.
⑦ VOL+/VOL- Hækka/lækka hljóðstyrkinn.
⑧ ▶II Spila / gera hlé / halda spilun áfram í Bluetooth / USB stilling. Haltu ▶hhappinum inni í 3 sekúndur til að fara í Stillingarvalmyndina. Staðfestu val.
⑨ BASS+/- Stilla bassastig.
⑩ TREBLE+/- Stilla hátíðnistig.
⑪ DIMMER+/- Stilltu birtustig skjásins.
⑫ (HLJÓD LAUST) Slökktu á eða kveiktu á hljóðinu.

1 2 3 4 5 6 7 VOL- VOL- 9 10 11 12 MAYI TIMELE DIMMER Hisense

4. Undirbúningur

4.1 Undirbúðu fjarstýringuna

Meðfylgjandi fjarstýring gerir pér kleift að stjórna tækinu úr fjarlægð.

• Jafnvel pó að fjarstýringin sé notuð innan skilvirks sviðs 19,7 fet (6 m), virkni fjarstýringarinnar gæti truflast ef einhverjar hindranir eru á milli tækisins og fjarstýringarinnar.
• Fjarstýringin gæti truflað aðrar vörur sem nota innrauða geisla. Ekki nota önnur tæki sem mynda innrauða geisla nálægt tækinu.

4.2 Skiptu um rafhlöðu í fjarstýringunni

1 Ýttu á og renndu rafhlöðulokinu til að opna rafhlöðuhólfíð.
2 Settu inn tvær AAA rafhlöður. Gakktu úr skugga um að rafhlöðurnar séu settar með stangirnar (+/-) í rétta átt.
3 Lokaðu rafhlöðulokinu.

Varúðarráðstafanir varðandi rafhlöður

• Gakktu úr skugga um að rafhlöðurnar séu settar í rétta jákvæða „# og neikvæða „# pólun.
• Notaðu rafhlöður af sömu gerð. Notaðu aldrei mismunandi gerðir af rafhlöðum saman.
• Hægt er að nota annað hvort endurhlaðanlegar eða óendurhlaðanlegar rafhlöður. Sjá varúðarráðstafanir á merkimiðum peirra.
• Komið í veg fyrir meiðsli á fingri pegar rafhlöðulokið er fjarlægt.
  • Ekki missa fjarstýringuna.
• Ekki skella fjarstýringunni í.
• Ekki hella vatni eða vökva á fjarstýringuna.
• Ekki setja fjarstýringuna á blautan hlut.

Ekki setja fjarstýringuna undir beint sólarljós eða nálægt miklum hitagjöfum.

- Fjarlægðu rafhlöðuna úr fjarstýringunni pegar hún er ekki í notkun í langan tíma, par sem tæring eða rafhlaðaleki getur átt sér stað og valdið líkamstjóni og/eða eignatjóni og/eða eldi.

• Ekki nota neinar rafhlöður aðrar en þær sem tilgreindar eru.
• Ekki blanda nýjum rafhlöðum saman við gamlar.
• Aldrei endurhlaða óendurhlaðanlega rafhlöðu.

A Ef sjónvarpið þitt er staðsett á borði geturðu sett tækið fyrir framan sjónvarpið.
B Ef sjónvarpið bitt er fest á vegg geturðu fest tækið upp á vegg undir sjónvarpinu.

Athugið: Tækið ætti ekki að loka fyrir móttakara sjónvarpsins; eða fjarstýring sjónvarpsins mun ekki virka.

• Aftari hátalararnir eru eingöngu hannaðir til notkunar með hljóðstikunni og er ekki hægt að nota þá með öðrum tækjum.
• Settu afturhátalarana upprétta.

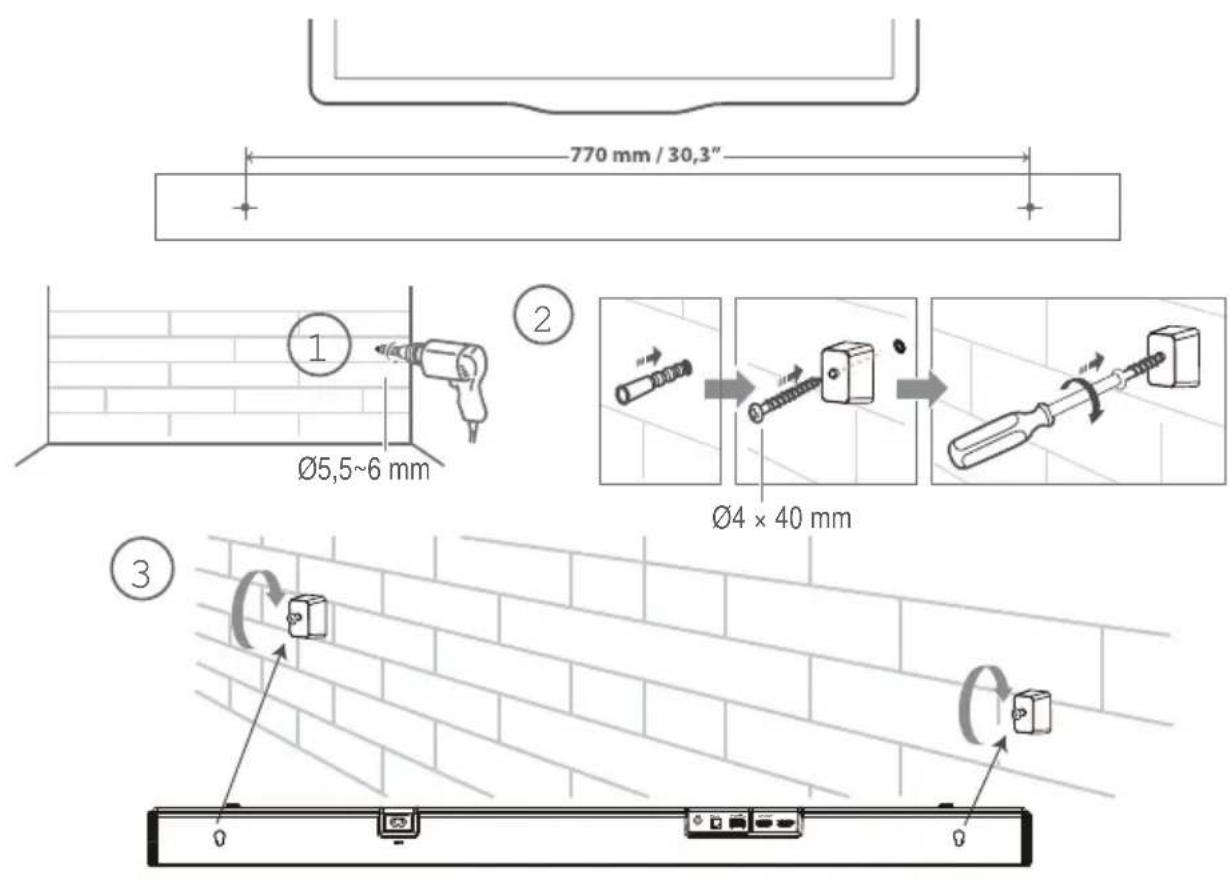

4.4 Uppsettning hátalara á vegg

Skýringar:

• Uppsetning ætti aðeins að vera gerð af hæfu starfsfólki. Röng samsetning getur leitt til alvarlegs líkamstjóns og eignatjóns (Gakktu úr skugga um að forðast snúrur og lagnir sem kunna að vera grafnar inni Þegar borað er í vegginn). Pað er á ábyrgð uppsetningaraðilans að sannreyna að veggurinn standi á öruggan hátt undir heildarálagi tækisins og veggfestinga.
• Viðbótarverkfæri (ekki innifalin) eru nauðsynleg fyrir uppsetninguna.
• Ekki herða skrúfur of mikið.
• Geymdu pessa leiðbeiningarhandbók til síðari viðmiðunar.
• Notaðu rafrænan naglaleitara til að finna rétta staði fyrir borun og uppsetningu.

VIDVÖRUN

• Til að koma í veg fyrir meiðsli verður þessi eining að vera tryggilega fest við gólfíð/vegginn í samræmi við uppsetningarleiðbeiningarnar.
  • Ráðlögð veggfestingarhæð: ≤1,5 metrar.

770 mm / 30,3" Ø5,5~6 mm Ø4 × 40 mm ① ② ③

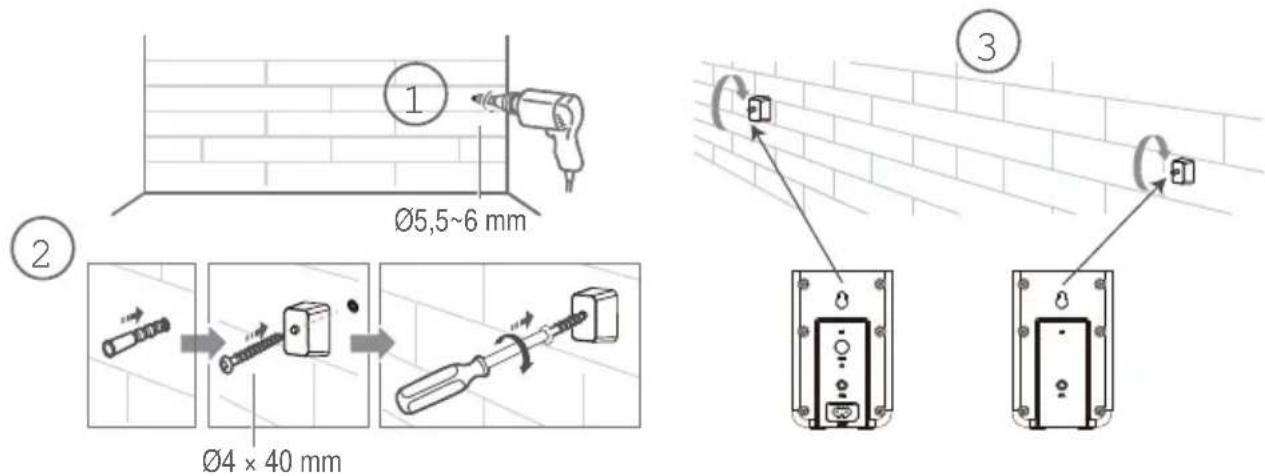

4.5 Uppsetning aftari umhverfishátalara á vegg

1 Ø5,5~6 mm 2 Ø4 × 40 mm 3

5. Tengingar

5.1 Dolby Atmos®

Dolby Atmos® gefur pér sannfærandi hlustunarupplifun með pví að skila hljóði í prívíddarrými og allan þann styrkleika, skýrleika og kraft Dolby hljóðs. Nánari upplýsingar er að finna á dolby.com/technologies/dolby-atmos

5.2 DTS:X

DTS:X, jaðarhljóðið er ekki lengur takmarkað af staðsetningum hátalara í fastri stöðu eða af sérstökum rásarmerkjum.

Notaðu Dolby Atmos®/DTS:X

Dolby Atmos®/DTS:X er fáanlegt í HDMI eARC/ARC ham. Fyrir frekari upplýsingar um tengingu, vinsamlegast skoðaðu „HDMI-tenging“. HDMI eARC/ARC

1. Til að nota Dolby Atmos®/DTS:X stillingu parf sjónvarpið pitt að styðja Dolby Atmos®/DTS:X eða HDMI hljóðflutning.
2. Gakktu úr skugga um að „Bitstream“, „RAW“ eða „No Encoding“ (Engin kóðun) sé valið í hljóðúttakinu á tengdu ytra tæki (t.d. Blu-ray DVD spilara, sjónvarpi o.s.frv.).
3. Pegar farið er inn í Dolby Atmos/DTS:X/Dolby Digital/PCM snið mun hljóðstikan sýna DOLBY ATMOS/DTS:X/DOLBY AUDIO/PCM AUDIO.

5.3 Notaðu HDMI Innstunguna

Pú parft að setja upp HDMI-inntakið í myndstillingunum fyrir ákveðin 4K HDR sjónvörp til að taka á móti HDR efni. Fyrir frekari upplýsingar um uppsetningu á HDR skjá, vinsamlegast skoðaðu leiðbeiningarhandbók sjónvarpsins píns.

Notkun HDMI til að tengja hljóðstikuna, AV-búnað og sjónvarp:

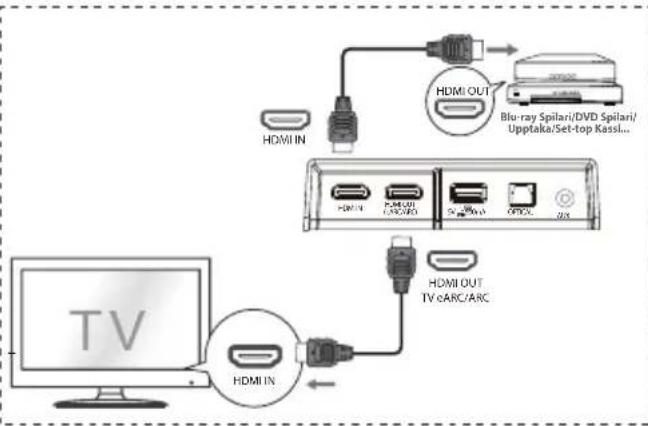

Aðferð 1: Standard HDMI

- Ef sjónvarpið þitt er ekki HDMI ARC-samhæft skaltu tengja hljóðstikuna við sjónvarpið í gegnum venjulega HDMI tengingu.

1. Notaðu HDMI snúru til að tengja HDMI OUT (eARC/ARC) tengi hljóðstikunnar við HDMI IN tengi sjónvarpsins.

2. Notaðu HDMI snúru til að tengja HDMI IN tengi hljóðstikunnar við ytri tæki (t.d. leikjatölvur, DVD spilara og Blu-ray).


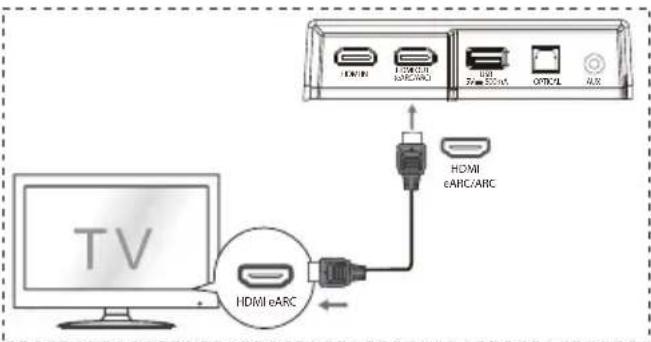

Aðferð 2:

eARC/ARC (Audio Return Channel) aðgerðin gerir pér kleift að senda hljóð úr ARC-samhæfðu sjónvarpinu pínu yfir á hljóðstikuna pína í gegnum eina HDMI-tengingu. Til að njóta ARC aðgerðarinnar, vinsamlegast vertu viss um að sjónvarpið pitt sé bæði HDMI-CEC og ARC samhæft og sett upp í samræmi við pað. Pegar rétt er sett upp geturðu notað fjarstýringuna fyrir sjónvarpið til að stilla hljóðstyrkinn (VOL +/- og HLJÓĐLAUST) á hátalaranum.

TV HDMI eARC/ARC HDMI 27.50mA OPTO/L N/A HDMI eARC/ARC

- Tengdu HDMI snúruna úr HDMI OUT (TV eARC/ARC) tengi tækisins við HDMI (ARC) tengið á ARC samhæfðu sjónvarpinu þínu. Ýttu síðan á fjarstýringuna til að velja HDMI eARC.

Ábendingar:

• Sjónvarpið þitt verður að styðja HDMI-CEC og ARC aðgerðina. HDMI-CEC og ARC verða að vera stillt á Kveikt.
• Stillingaraðferðin fyrir HDMI-CEC og ARC getur verið mismunandi eftir sjónvarpinu. Fyrir frekari upplýsingar um ARC virkni, vinsamlegast skoðaðu handbókina.
• ARC virkar aðeins með tækjum sem eru HDMI ARC-hæf sem og með HDMI 1.4 snúru (og hærri).

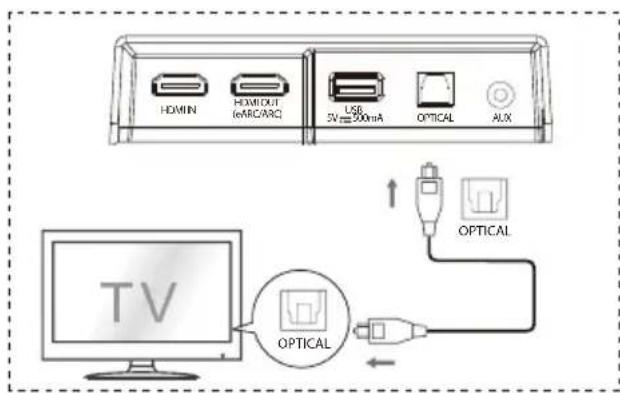

5.4 Notaðu OPTICAL-innstunguna

- Tengdu OPTICAL kapal við OPTICAL OUT innstungu sjónvarpsins og OPTICAL innstungu tækisins.

HOMIN HOMOUT (eABC/ARC) USB 5V 500mA OPTICAL AUX TV OPTICAL

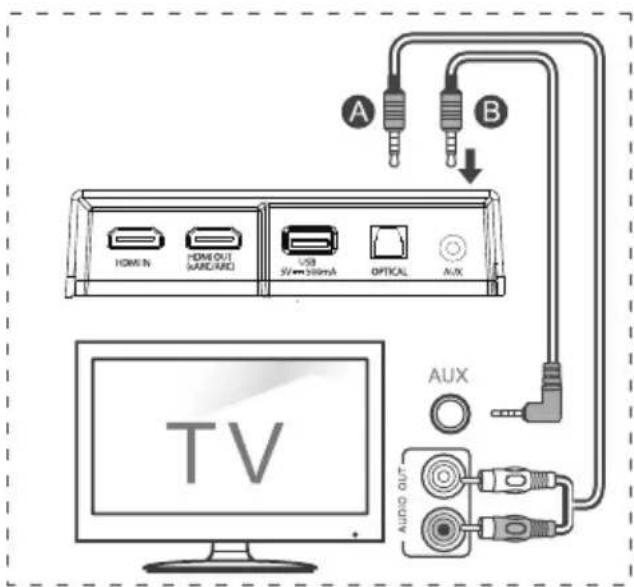

5.5 Tengdu við AUX tengi

A Notaðu RCA-til-3,5 mm hljóðsnúru til að tengja hljóðúttakstengi sjónvarpsins við AUX-innstunguna á tækinu.
B Notaðu 3,5 mm til 3,5 mm hljóðsnúru til að tengja AUX-innstunguna á sjónvarpinu eða ytra hljóðbúnaði við AUX-innstunguna á tækinu.

HOME HOME OUT SARL/RIO USB 5V 300mA OPTICAL AUX A B TV AUDIO OUT

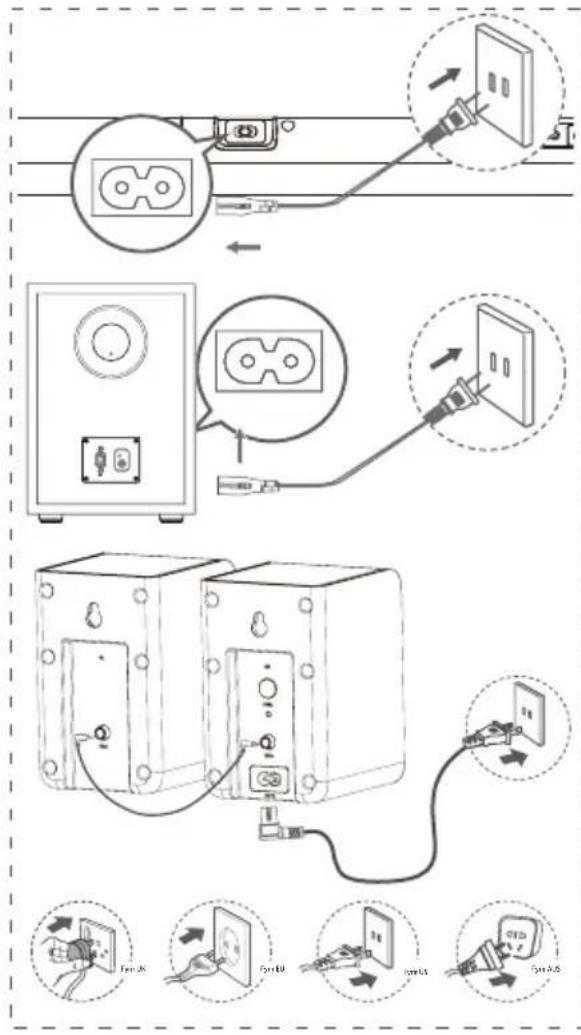

5.6 Tengja við rafmagn

- Hætta á skemmdum á vöru!

Gakktu úr skugga um að aflgjafaspennan samsvari spennunni sem prentuð er á bakhlið eða neðan á tækinu.

• Áður en rafmagnssnúran er tengd skaltu ganga úr skugga um að þú hafir lokið við allar aðrar tengingar.
  • Hátalari

Tengdu rafmagnssnúruna við AC IN tengið á hátalaranum og síðan í rafmagnsinnstunguna.

• Bassahátalari

Tengdu rafmagnssnúruna við AC IN tengið á bassahátalara og síðan í rafmagnsinnstunguna.

• Umhverfis bak hátalarar

Tengdu rafmagnssnúruna við AC IN tengið á bakhátalara og síðan í rafmagnsinnstunguna.

* Fjöldi rafmagnssnúra og gerð innstunga er breytileg eftir svæðum.

5.7 Paraǒu pig við bassahátalarann og bakhátalara

Sjálfvirk pörun

Bassahátalari, aftari umhverfis hátalarar og hátalarinn parast sjálfkrafa begar kveikt er á peim.

Pað parf ekki snúru til að tengja pessar prjár einingar.

- Vísir bassahátalara og bakhátalara sýnir stöðu peirra.

LED ástand Staða
Hratt blikkÍpörunarstillingu
Kveikt á fasta Tenging/Pörun tókst
Hægt blikk Tenging/Pörun tókst ekki

SKÝRINGAR:

• Ekki yta á PAIR hnappinn aftan á bassahátalara/umhverfis hátalara (SR), nema fyrir handvirka pörun.
• Ef sjálfvirk pörun mistekst skaltu para bassahátalara og bak umhverfis hátalara við aðaleininguna handvirkt.

Handvirk pörun

1. Gakktu úr skugga um að allar snúrur séu vel tengdar og að aðaleiningin sé í biðstöðu.
2. Ýttu á hnnappinn á aðaleiningunni eða á fjarstýringunni til að kveikja á aðaleiningunni.
3. Haltu ➞ hnappinum á aðaleiningunni/fjarstýringunni inni í 3 sekúndur til að fara í pörunarstillingu. Skjár einingarinnar mun flettast „SW PAIRING”.
4. Ýttu á og haltu PAIR hnappinum aftan á bassahátalara/umhverfis hátalara (SR) inni í 2 sekúndur. Bassahátalarinn og aftari umhverfis hátalarar fara í pörunarstillingu og vísar þeirra munu blikka hratt.
5. Eftir að þráðlausa tengingin tekst mun parvíśirinn kvikna og skjárinn á aðaleiningunni mun flettast „SW IN“.
6. Ef pörunarvísirinn blikkar hægt hefur práðlausa tengingin bilað. Taktu snúruna úr bassahátalara/bakhátalara úr sambandi, tengdu aðalsnúrurnar aftur eftir 3 mínútur. Endurtaktu skref 1\~4.

SKYRINGAR:

- Ef práðlausa tengingin bilar aftur skaltu athuga hvort það sé átök eða mikil truflun (til dæmis truflun frá rafeindabúnaði) í kringum þig. Fjarlægðu þessar átök eða sterkar truflanir og endurtaktu ofangreindar aðferðir.

• Bassahátalarinn og aftari umhverfis hátalarar ættu að vera í innan við 6 m (18 feta) fjarlægð frá hljóðstikunni á opnu svæði.
• Ef kveikt er á aðaleiningunni og ekki tengt við bassahátalarann og aftari umhverfishátalarana, munu vísarnir á bassahátalaranum og aftari umhverfishátalaranum (SR) blikka hægt. Fylgdu skrefi 1\~4 hér að ofan til að para bassahátalara og aftari umhverfishátalara við aðaleininguna.

6. Grunnaðgerð

6.1 Biðstaða/kveikt

• Ýttu á hnappinn á aðaleiningunni eða á fjarstýringunni til að kveikja á aðaleiningunni.
• Ýttu aftur á ♘ hnappinn til að skipta tækinu aftur í BIDSTÖĐU.
• Taktu aðalsnúruna úr rafmagnsinnstungunni ef pú vilt SLÖKKVA alveg á tækinu.

6.2 Sjálfvirk biðstaða/sjálfvirk vakning

• [Auto-Standby]

Meðan kveikt er á sjálfvirkri biðstöðu er hljóðstikan sjálfkrafa í biðstöðu pegar ekkert hljóð greinist í 15 mínútur. Til dæmis myndi petta gerast pegar gert er hlé á spilun eða pegar hljóðstikan er skilin eftir óvart í gangi.

- [Auto-Wake] Ef sjónvarp eða utanaðkomandi tæki er tengt (HDMI IN/HDMI ARC/HDMI eARC/OPTICAL/AUX stilling) mun tækið kveikja sjálfkrafa á pegar kveikt er á sjónvarpinu eða ytra tækinu.

Til að slökkva á þessum eiginleika, vinsamlegast fylgdu skrefunum hér að neðan:

1. Í Kveikja-stillingu, beindu fjarstýringunni að hljóðstikunni, yttu á ▶ || hnappinn og haltu honum inni í 3 sekúndur til að opna valmyndina.
2. Skjár einingarinnar mun flettast "MENU".
3. Ýttu á ▶▶I hnappinn 6 sinnum í röð. Skjárinn sýnir: AUTO WAKE [ON/OFF]. Eða Ýttu á ▶▶I hnappinn 7 sinnum í röð. Skjárinn sýnir: AUTO STANDBY [ON/OFF].
4. Veldu valkostinn með VOL+/- takkanum á fjarstýringunni og yttu svo á ▶II til að staðfesta valið og fara út úr stillingunum.
5. Ef bessi skref eru endurtekin verður aðgerðin "KVEIKT" og "SLÖKKT".

6.3 Veldu stillingar

• Ýttu endurtekið á (Uppruni) hnappinn á hljóðstikunni/fjarstýringunni til að velja HDMI eARC/HDMI ARC, HDMI IN, OPTICAL, AUX, USB, BT (Bluetooth) stillingu.
• Ýttu á ✝ hnappinn á fjarstýringunni til að velja BT (Bluetooth) ham.
• Valin stilling birtist á skjánum.

Skjár Stilling
EARC	HDMI eARC
ARC	HDMI ARC
HDMI	HDMI IN
OPT	OPTICAL
AUX	AUX
USBNO USBNO FILE	USBEkkert USB tengtEngin tónlist eðaekki studd skrá
BT_INNO BT	BluetoothTengdurEkki tengdur

6.4 Stilla bassa/tíðnistig

• Ýttu á BASS +/- hnappana á fjarstýringunni til að stilla bassastig (bassi +5/bassi -5).
• Ýttu á TREBLE +/- hnappana á fjarstýringunni til að stilla hátíðnistig (hátíðni +5/hátíðni -5).

6.5 Kveiktu/slökktu á umhverfishljóðinu

- Ýttu á SURR hnappinn á fjarstýringunni til að kveikja á umhverfishljóðinu. Ýttu aftur á pennan hnapp til að slökkva á umhverfishljóðinu.

6.6 Stilltu hljóðstyrk hljóðstikunnar

• Ýttu á +/- hnappana á tækinu eða VOL+/VOL- hnappana á fjarstýringunni til að stilla hljóðstyrkinn.
• Til að slökkva á hljóðinu, yttu á (HLJÓDLAUST) hnappinn á fjarstýringunni. Yttu aftur á (HLJÓDLAUST) hnappinn eða yttu á VOL+/VOL- hnappana til að endurheimta hljóðið.
• Í USB-stillingu, yttu á ▶II hnappinn eða I/◄►►I til að að endurheimta hljóðið.

Í BT stillingu, ýttu á VOL+/VOL- hnappa á tengda tækinu til að endurheimta hljóðið.

6.7 Stilltu hljóðstyrk umhverfishátalara

1 Pegar umhverfis hátalarinn er tengdur, yttu á og haltu SURR hnappinum inni í 3 sekúndur. Skjárinn sýnir "SUR-0".

2 Ýttu svo á VOL+/VOL- hnappana til að auka/lækka hljóðstyrk umhverfishátalara (SUR +5\~SUR -5).
- Eftir um það bil 3 sekúndur mun einingin hætta hljóðstyrkstillingu umhverfishátalara. Skjárinn mun sýna núverandi valda stillingu. Pú getur ÿtt á VOL+/- hnappana til að stilla hljóðstyrkinn.

6.8 Stilltu birtustigið

- Ýttu á DIMMER +/- hnappinn á fjarstýringunni til að velja birtustig.

- Á meðan bú spilar skaltu ýta á EQ hnappinn á fjarstýringunni til að velja tónjafnara við hæfi: TÓNLIST, KVIKMYND, FRÉTTIR, ÍPRÓTTIR, NÓTT, LEIKIR, AI.

6.10 Stilltu seinkun á hljóði (AV SYNC)

• Stundum tekur lengri tíma að vinna úr myndmerkinu en hljóðmerkinu. Petta tímabil er kallað „töf“. Seinkun á hljóði er eiginleiki sem er hannaður til að ráða bót á þessari seinkun.
• Stilltu seinkun á hljóði fyrir núverandi spilunarstillingu. (Til dæmis gildir hljóðseinkunarstillingin í HDMI ARC aðeins fyrir HDMI ARC).

• Sjálfgefið er að hljóðtöf sé stillt á 00.

• Í Kveikja-stillingu, yttu á ▶|| hnappinn og haltu honum inni í 3 sekúndur til að opna valmyndina og yttu síðan á ▶▶| hnappinn 9 sinnum í röð. Skjár einingarinnar mun flettast "LT 00".

• Ýttu á VOL+/- hnappana til að stilla seinkunina um 10 ms í hverju skrefi.

• Ýttu á ▶hnappinn eða bíddu í 10 sekúndur til að hætta.

Ábendingar:

• Aölögunarbil: [00 \~ 200 ms]
- Stilling hljóðseinkunar gildir aðeins fyrir stafrænt hljóð (td HDMI IN, HDMI ARC, HDMI eARC, OPTICAL).

7. DTS:X aðgerð

7.1 DRC/Dialog Control/Neural:X/Virtual:X Eiginleikar

DTS:X® tækni veitir notendum sýndar fjölrása umhverfis áhrif, sem skapar yfirgripsmikinn hljóðstyrk.

- Í Kveikja-stillingu, beindu fjarstýringunni að hljóðstikunni, yttu á ▶ hnappinn og haltu honum inni í 3 sekúndur til að opna valmyndina.

- Ýttu á ➤ Ihnappinn 10 sinnum í röð. Skjárinn sýnir: DRC 0/1/2.

Stilltu valmyndastýringarstigið:

- Ýttu á ▶▶I hnappinn 11 sinnum í röð. Skjárinn sýnir: DCL 0/1/2/3/4/5/6.

Neural:X Stillingar:

- Ýttu á ▶▶ Ihnappinn 12 sinnum í röð. Skjárinn sýnir: Neural X ON/OFF.

Virtual:X Stillingar:

- Ýttu á ▶▶ Ihnappinn 13 sinnum í röð. Skjárinn sýnir: VIRTUAL X ON/OFF.

Athugið:

Aðgerðirnar hér að ofan eru aðallega til að uppfylla DTS og aðeins Virtual:X Stilling er opin fyrir notandann.

1 Gakktu úr skugga um að tækið sé tengt við sjónvarpið eða hljóðtækið.

2 Yttu endurtekið á → hnappinn á hljóðstikunni/fjarstýringunni til að velja HDMI eARC/HDMI ARC, HDMI IN, OPTICAL, AUX, USB, BT (Bluetooth) stillingu.

3 Notaðu hljóðtækið beint fyrir spilunareiginleika.

4 Ýttu á VOL +/- hnappinn til að stilla hljóðstyrkinn eins og hentar.

Ábendingar:

- Pað er ekki víst að tækið geti afkóðað öll stafræn hljóðsnið frá inntaksgjafanum. Í þessu tilviki kemur ekkert hljóð frá hljóðstikunni. Petta er EKKI galli. Pú gætir þurft að virkja PCM eða Dolby Digital úttak á upprunataekinu þínu (t.d. sjónvarpi, leikjatölvu, DVD spilara osfrv.). Skoðaðu notendahandbók inntakstækisins til að fá nánari upplýsingar.

- Pegar annað hljóðsnið er valið mun einingin sýna eftirfarandi:

Inntakssnið	Skjár
PCM PCM
Dolby Digital	DOLBY AUDIO/DOLBY SURROUND
Dolby Digital Plus	DOLBY AUDIO/DOLBY SURROUND
Dolby TrueHD	DOLBY AUDIO/DOLBY SURROUND
Dolby MAT MPCM
Dolby Digital Plus - Atmos DOLBY ATMOS
Dolby TrueHD - Atmos DOLBY ATMOS
Dolby MAT - Atmos DOLBY ATMOS
DTS DTS
DTS Discrete Surround DTS
DTS-ES 6.1 Matrix DTS
DTS-ES 6.1 Discrete DTS
DTS 96/24	DTS
DTS 96/24 ES Matrix	DTS
DTS Express	DTS
DTS-ES 8-Channel Discrete DTS
DTS-HD High Resolution	DTS-HD
DTS-HD Master Audio	DTS-HD
DTS:X	DTS-X
DTS:X Master Audio	DTS-X

9. Bluetooth Aðgerð

9.1 Paraðu Bluetooth-tæki

Í fyrsta skipti sem bú tengir Bluetooth tækið þitt við pessa einingu þarftu að para tækið við eininguna.

Skýringar:

• Virknisvið milli pessarar einingar og Bluetooth tækis er um það bil 26 fet (8m) (án nokkurrar hindrunar á milli Bluetooth tækisins og einingarinnar).
• Áður en þú tengir tæki við þessa einingu skaltu ganga úr skugga um að það styðji Bluetooth.
• Samhæfni við öll Bluetooth tæki er ekki tryggð.
• Allar hindranir milli pessarar einingar og Bluetooth tækisins geta minnkað virknisviðið.
• Ef styrkur merkisins er veikur getur einingin aftengt sig, en hún fer sjálfkrafa aftur í pörunarham.

1 Í KVEIKT -stillingu skaltu ýta endurtekið á

hnappinn á hljóðstikunni eða knappinn á fjarstýringunni til að velja Bluetooth-stillingu.

„NO BT“ birtist á skjánum ef tækið er ekki parað við neitt Bluetooth tæki.

2 Virkjaðu Bluetooth tækið þitt og veldu leitarstillingu. „Hisense AX5120G“ mun birtast á listanum yfir Bluetooth-tæki.

- Ef pú finnur ekki eininguna, yttu á og haltu hnappinum inni í BT ham í 2 sekúndur til að hún sé sýnileg. Skjárinn mun sýna "BT PAIRING" og pú munt heyra ákveðið hljóð frá einingunni.

3 Veldu "Hisense AX5120G" í pörunarlistanum. Eftir vel heppnaða pörun muntu heyra hvetjandi hljóð frá einingunni. Skjárinn sýnir „BT_IN“.

4 Spilaðu tónlist úr tengda Bluetooth tækinu.

Til að aftengja Bluetooth-aðgerðina geturðu:

• Skipt yfir í aðra stillingu á tækinu.
• Slökkt á BT aðgerðinni frá Bluetooth tækinu pínu. Bluetooth tækið mun aftengjast tækinu eftir raddskipun.
• Haltu ✝ takkanum inni í 2 sekúndur.

Ábendingar:

• Sláðu inn "0000" ef bú þarft að slá inn lykilorðið.
• Ef ekkert annað Bluetooth tæki parast við eininguna innan tveggja mínútna mun tækið endurheimta fyrri tengingu.
• Einingin verður aftengd ßegar tækið ßitt er fært út fyrir virknisvið.
• Ef pú vilt endurtengja tækið við pessa einingu skaltu staðsetja pað innan virknisviðsins.
• Ef tækið kemur aftur innan virknisviðs skaltu athuga hvort tækið sé enn tengt við eininguna.
• Ef tenging rofnar skaltu fylgja skrefunum hér að ofan til að para tækið aftur.

9.2 Hlustaðu á tónlist úr Bluetooth tæki

- Ef tengt Bluetooth tæki styður "Advanced Audio Distribution Profile (A2DP)", geturðu hlustað á tónlistina sem er geymd á tækinu í gegnum eininguna.

- Ef tækið styður "Audio Video Remote Control Profile (AVRCP)", geturðu notað fjarstýringu einingarinnar til að spila tónlist sem er vistuð á tækinu.

1. Paraðu tækið pitt við eininguna.
2. Spilaðu tónlist í gegnum tækið þitt (ef það styður A2DP).
3. Notaðu fjarstýringu tækisins til að stjórna spilun (ef það styður AVRCP).

▶||	Kveikja, pásá eða halda áfram að spila.
|◀◀ / ▶▶|	Farðu yfir í fyrra eða næsta lag.

10. USB Aðgerð

1 Settu USB tækið í.

HDMI IN HDMI OUT (eARC/ARO) USB 5V==300mA OPTICAL AUX USB

2 Ýttu endurtekið á hnappinn á tækinu eða á fjarstýringunni til að velja USB-stillingu.

3 Við spilun:

▶||	Kveikja, pás aeda halda áfram að spila.
|◀◀/▶▶|	Farǒu yfir í fyrra eǎa næsta lag.

Ábendingar:

• Einingin styður USB tæki með allt að 32 GB af minni.
• Pessi vara er hugsanlega ekki samhæf við ákveðnar gerðir af USB geymslutækjum.
• Ef pú notar USB framlengingarsnúru, USB miðstöð eða USB fjölnota kortalesara gæti verið að USB geymslutækið pekkist ekki.
• Ekki fjarlægja USB-geymslutækið á meðan skrár eru lesnar.
  • Fullur hraði fyrir USB forrit ætti ekki að fara yfir 6,5 Mbps.
• Fyrir skrár á FLAC sniði, er hámarks blokkastærð 8107/8109 styður 4608.

Studd USB snið:

Skráarheiti Meikjamál Sýnatökuhlutfall Bitahraði
*.mp3	MPEG - 1 Layer1/2/3 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps
	MPEG - 2 Layer1/2/3 16 kHz ~ 24 kHz		8 kbps ~ 160 kbps
	MPEG - 2.5 Layer3 8 kHz ~ 12 kHz
*.wma WMA7/8/9/STD 8 kHz ~ 48 kHz ≤ 320 kbps
*.flac -	8 kHz ~ 192 kHz ≤ 9 Mbps
*.wav	PCM, LPCM, IMA_ADPCM,MPEG, ALAW, MULAW	8 kHz ~ 192 kHz ≤ 9 Mbps
• Aðeins USB geymslutæki á FAT 32 sniði eru studd.• Fyrir skrár á FLAC sniði, er hámarks blokkastærð 8107/8109 styður 4608.

11. Uppsetningarvalmynd

1. Í KVEIKT -stillingu skaltu ýta á og halda hnappinum inni í 3 sekúndur til að opna valmyndina.
2. Veldu valkostinn með / mæpæm.
3. Aðlagaðu stillinguna með VOL +/- hnappunum.
4. Ýttu á hæppinn til að staðfesta valið og hætta í stillingunum.
5. Ef ekki er ytt á neinn hnapp innan 10 sekúndna mun kerfið fara sjálfkrafa út úr valmyndinni.

Skjár(ýttu á I◄◄/ ►►)	Lýsing(ýttu á VOL +/-)
1 MOVIE	Veldu tónjafnara (EQ) áhrif(KVIKMYND, TÓNLIST,LEIKUR, FRÉTTIR, ÍPRÓTTIR,NÓTT, AI)
2 SUR OFF	Skiptu um umhverfishljóð[KVEIKT/SLÖKKT]
3 BAS O	Stilltu bassastig
4 TRE O	Stilltu hátíðnistig
5 DIM O	Stilltu birtustig(Stig Dimmers: DIM0/1/2/3, hætta valmynd tilað taka gildi)
6 AUTOWAKE OFF	Kveiktu á sjálfvirkri vöku[KVEIKT/SLÖKKT]
7 AUTOSTANDBY OFF	Skiptu í sjálfvirka biðstöðu[KVEIKT/SLÖKKT]
8 BEEP ON	Skiptu um hljóðmerki[KVEIKT/SLÖKKT]
9 LT 00	Stilltu seinkun á hljóði(AV SYNC)
10 DRCO	Stilla DTS DRC stig:DRC 0/1/2
11 DCL O	Stilla DTSwalmyndastýringarstig:DCL 0/1/2/3/4/5/6
12 NEURAL ON	Skipta: DTS Neural[KVEIKT/SLÖKKT]
13 VIRTUALX	Skipta: DTS Virtual-X[KVEIKT/SLÖKKT]
14 BASSB00ST ON	Skipta: BassBoost[KVEIKT/SLÖKKT]

12. Bilanagreining

Til að halda ábyrgðinni í gildi skaltu aldrei reyna að gera við kerfið sjálfur. Ef þú lendir í vandræðum við notkun þessa tækis skaltu athuga eftirfarandi atríði áður en þú biður um þjónustu.

Ekkert rafmagn

• Gakktu úr skugga um að straumsnúra tækisins sé rétt tengd.
• Gakktu úr skugga um að það sé rafmagn í rafmagnsinnstungunni.
- Ýttu á biðhnapp til að kveikja á tækinu.

Fjarstýring virkar ekki

• Áður en þú útir á einhvern spilunarstýrihnapp skaltu fyrst velja rétta uppsprettu.
• Minnkaðu fjarlægðina á milli fjarstýringarinnar og tækisins.
• Settu rafhlöðuna í með skautum hennar (+/-) eins og synt er.
• Skiptu um rafhlöðu.
• Beindu fjarstýringunni beint að skynjaranum á framhlið tækisins.

Ekkert hljóð

• Gakktu úr skugga um að tækið sé ekki stillt á hljóðlaust. Ýttu á eða VOL+/- hnappinn til að reyna að kveikja á hljóðinu.

- Ýttu á ♣ hnappinn á tækinu eða á fjarstýringunni til að setja hljóðstikuna í biðham. Ýttu svo aftur á ♣ hnappinn til að kveikja á hljóðstikunni.

- Taktu bæði hljóðstikuna og bassahátalarann úr sambandi og stingdu þeim síðan í samband aftur. Kveiktu á hljóðstikunni.

• Gakktu úr skugga um að hljóðstilling inntaksgjafans (t.d. sjónvarps, leikjatölvu, DVD spilara o.s.frv.) sé stillt á PCM eða Dolby Digital stillingu meðan pú notar stafræna (t.d. HDMI, OPTICAL) tengingu.

- Bassahátalarinn er utan sviðs, vinsamlegast færðu bassann nær hljóðstikunni. Gakktu úr skugga um að bassaboxið sé innan við 5 m frá hljóðstikunni (því nær því betra).

- Hljóðstikan gæti hafa misst tenginguna við bassahátalara. Paraðu þá aftur saman með því að fylgja skrefunum í kafla "Paraðu þig við bassahátalarann og bakhátalara".

- Pað er ekki víst að tækið geti afkóðað öll stafræn hljóðsnið frá inntaksgjafanum. Í þessu tilviki kemur ekkert hljóð frá hljóðstikunni. Petta er EKKI galli.

Ég finn ekki pessa einingu á Bluetooth tækinu mínu

• Gakktu úr skugga um að Bluetooth sé virkt á Bluetooth-tækinu pínu.
• Gakktu úr skugga um að þú hafir parað eininguna við Bluetooth tækið þitt.

Petta er 15 mínútna slökkviaðgerð, ein af ERPII stöðluðu kröfunum til að spara orku

• Pegar ytra inntaksmerkið er of lágt verður slökkt sjálfkrafa á einingunni eftir 15 minútur. Vinsamlega aukið hljóðstyrk ytra tækisins.
• Fyrir frekari upplýsingar, sjá https://hisense.fr/cat-produit/barres-de-son/

Bassahátalari er aðgerðalaus eða vísir bassahátalara kviknar ekki.

- Taktu rafmagnssnúruna úr sambandi og settu hana í samband aftur eftir 4 minútur til að endurstilla bassahátalara.

DEMO-stilling

DEMO stilling er sérstaklega til notkunar í búðumhverfi.

Kveikja/slökkva á DEMO-stillingu:

Pessi hljóðstika er sjálfgefið í staðlaðri stillingu.

1. Kveiktu á hljóstikunni.
2. Ýttu samtímis á (Uppruni) og — (Vol-) hnappana á tækinu til að kveikja og slökkva á DEMO ham.
3. Hljóðstikan mun sýna eftirfarandi:

+ — Skjár Stilling
Virkjaðu DEMO	ON DEMO stilling
Slökktu á DEMO	OFF Notendastilling

Notaðu DEMO-stillinguna

1. Í DEMO stillingu kviknar á hljóðstikunni sjálfkrafa pegar kveikt er á AC.
2. Læsa heimild (→ er ógild). Skiptu yfir í venjulega stillingu til að velja heimild.
3. Sumir lyklar verða læstir og óaðgengilegir.

Takkar	Læstur Hvort tiltækt er	Sjålfgefö
(1)	√
(UPPRUNI)	X	Læsa heimild
+(Vol+) √
-(Vol-) √
SURR	X	KVEIKT
(8) (BT)	X
EQ	X	Kvikmynd
|◄◄/►►|	√ Ef í BT	USB stillingu
►||	√ Ef í BT	USB stillingu
BASS+/−	√
TREBLE+/−	√
DIMMER+/−	X	DIM 3
(HLJÓDLAUST) √
Själfvirk biðstaða		SLÖKKT
Själfvirk vakning		SLÖKKT

* Pegar ytt er á ótiltæka takka (X), mun hljóðstikan sýna „DEMO ON“.

13. Forskrift

Nafn gerðar	AX5120G
Hátalari
Aflgjafi AC 100-240 V~ 50/60 Hz
Orkunotkun 20 W
BiðstöðuafI < 0,50 W
USB tengi fyrir spilunUSB samhæfniStuðningur við USB spilun/skráasnið	5 V--- 500 mAHáhraða USB (2.0)/FAT32/FAT1632 GB (max.), WAV/WMA/MP3/FLAC
Mál (breidd × hæð × dýpt) 920 × 60 × 90 mm/36,2" × 2,4" × 3,5"
Nettóþyngd 2,82 kg
Tíðni svörunar 150 Hz ~ 20 kHz
Vinnuhitastig 0°C - 45°C
Práðlaus forskrift
Bluetooth útgáfa/sniðBluetooth tíðnisviðHámarks Bluetooth sendikraftur (EIRP)	V5.32400 MHz ~ 2483,5 MHz≤ 10 dBm
Tegund stöðlunar GFSK, π/4 DQPSK
Bassahátalari
Aflgjafi AC 100-240 V~ 50/60 Hz
Orkunotkun 15 W
BiðstöðuafI < 0,50 W
Mál (breidd × hæð × dýpt) 214 × 294 × 304 mm/8,4" × 11,6" × 12"
Nettóþyngd 4,82 kg
Tíðni svörunar 40 Hz ~ 180 Hz
Bak umhverfis hátalarar
Aflgjafi AC 100-240 V~ 50/60 Hz
Orkunotkun 10 W
BiðstöðuafI < 0,50 W
Mál (breidd × hæð × dýpt) 91 × 144 × 109 mm/3,6" × 5,7" × 4,3"
Nettóþyngd 1,30 kg
Tíðni svörunar 180 Hz ~ 20 kHz
Magnari (Hámarks hljóðstyrk)
Samtals 420 W
Aðaleiningin 240 W
Bassahátalari 120 W
Bak umhverfis hátalarar 60 W
Fjarstýring
Fjarlægð/horn 19,7 fet (6 m)/30°
Rafhlöðu gerð	AAA (1,5 V × 2)

Hisense

Barra de som 5.1.2 Canais com subwoofer sem fios Modelo: AX5120G

PT
