MANUAL DE USUARIO BC 221 Master

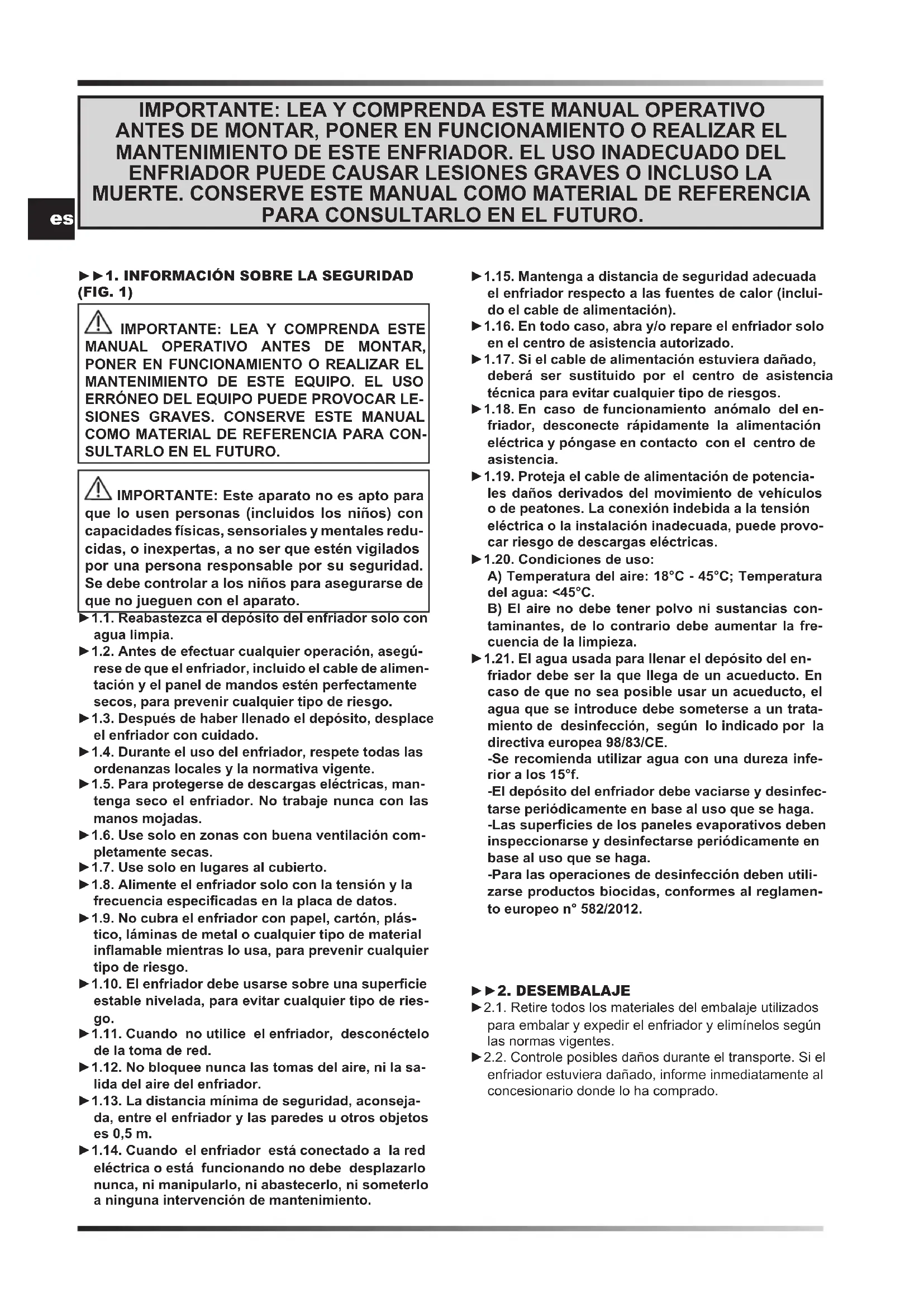

►►1. INFORMACIÓN SOBRE LA SEGURIDAD

MANUAL OPERATIVO ANTES DE MONTAR,

SULTARLO EN EL FUTURO. IMPORTANTE: Este aparato no es apto para que lo usen personas (incluidos los niños) con capacidades físicas, sensoriales y mentales redu- cidas, o inexpertas, a no ser que estén vigilados por una persona responsable por su seguridad. Se debe controlar a los niños para asegurarse de que no jueguen con el aparato. ►1.1. Reabastezca el depósito del enfriador solo con agua limpia. ►1.2. Antes de efectuar cualquier operación, asegú- rese de que el enfriador, incluido el cable de alimen- tación y el panel de mandos estén perfectamente secos, para prevenir cualquier tipo de riesgo. ►1.3. Después de haber llenado el depósito, desplace el enfriador con cuidado. ►1.4. Durante el uso del enfriador, respete todas las ordenanzas locales y la normativa vigente. ►1.5. Para protegerse de descargas eléctricas, man- tenga seco el enfriador. No trabaje nunca con las manos mojadas. ►1.6. Use solo en zonas con buena ventilación com- pletamente secas. ►1.7. Use solo en lugares al cubierto. ►1.8. Alimente el enfriador solo con la tensión y la frecuencia especicadas en la placa de datos. ►1.9. No cubra el enfriador con papel, cartón, plás- tico, láminas de metal o cualquier tipo de material inamable mientras lo usa, para prevenir cualquier tipo de riesgo. ►1.10. El enfriador debe usarse sobre una supercie estable nivelada, para evitar cualquier tipo de ries- go. ►1.11. Cuando no utilice el enfriador, desconéctelo de la toma de red. ►1.12. No bloquee nunca las tomas del aire, ni la sa- lida del aire del enfriador. ►1.13. La distancia mínima de seguridad, aconseja- da, entre el enfriador y las paredes u otros objetos es 0,5 m. ►1.14. Cuando el enfriador está conectado a la red eléctrica o está funcionando no debe desplazarlo nunca, ni manipularlo, ni abastecerlo, ni someterlo a ninguna intervención de mantenimiento. ►1.15. Mantenga a distancia de seguridad adecuada el enfriador respecto a las fuentes de calor (inclui- do el cable de alimentación). ►1.16. En todo caso, abra y/o repare el enfriador solo en el centro de asistencia autorizado. ►1.17. Si el cable de alimentación estuviera dañado, deberá ser sustituido por el centro de asistencia técnica para evitar cualquier tipo de riesgos. ►1.18. En caso de funcionamiento anómalo del en- friador, desconecte rápidamente la alimentación eléctrica y póngase en contacto con el centro de asistencia. ►1.19. Proteja el cable de alimentación de potencia- les daños derivados del movimiento de vehículos o de peatones. La conexión indebida a la tensión eléctrica o la instalación inadecuada, puede provo- car riesgo de descargas eléctricas. ►1.20. Condiciones de uso: A) Temperatura del aire: 18°C - 45°C; Temperatura del agua: <45°C. B) El aire no debe tener polvo ni sustancias con- taminantes, de lo contrario debe aumentar la fre- cuencia de la limpieza. ►1.21. El agua usada para llenar el depósito del en- friador debe ser la que llega de un acueducto. En caso de que no sea posible usar un acueducto, el agua que se introduce debe someterse a un trata- miento de desinfección, según lo indicado por la directiva europea 98/83/CE. -Se recomienda utilizar agua con una dureza infe- rior a los 15°f. -El depósito del enfriador debe vaciarse y desinfec- tarse periódicamente en base al uso que se haga. -Las supercies de los paneles evaporativos deben inspeccionarse y desinfectarse periódicamente en base al uso que se haga. -Para las operaciones de desinfección deben utili- zarse productos biocidas, conformes al reglamen- to europeo n° 582/2012. ►►2. DESEMBALAJE ►2.1. Retire todos los materiales del embalaje utilizados para embalar y expedir el enfriador y elimínelos según las normas vigentes. ►2.2. Controle posibles daños durante el transporte. Si el enfriador estuviera dañado, informe inmediatamente al concesionario donde lo ha comprado. IMPORTANTE: LEA Y COMPRENDA ESTE MANUAL OPERATIVO ANTES DE MONTAR, PONER EN FUNCIONAMIENTO O REALIZAR EL MANTENIMIENTO DE ESTE ENFRIADOR. EL USO INADECUADO DEL ENFRIADOR PUEDE CAUSAR LESIONES GRAVES O INCLUSO LA MUERTE. CONSERVE ESTE MANUAL COMO MATERIAL DE REFERENCIA PARA CONSULTARLO EN EL FUTURO.es ►►3. DESCRIPCIÓN (FIG. 2) Los enfriadores evaporativos enfrían el aire usando el proceso natural basado en la evaporación del agua. Como base del funcionamiento de estos enfriadores está el enfriamiento evaporativo, que aprovecha el intercambio de energía entre el agua y el aire. Los enfriadores están formados por un panel evaporativo, un ventilador y un sistema de cascada, para la distribu- ción del agua. El ventilador aspira el aire y lo deja pasar a través del panel evaporativo, que está completamente formado por celulosa y se moja continuamente con un sis- tema especíco que bombea el agua. ►►4. FUNCIONAMIENTO ADVERTENCIA: Lea atentamente la “INFOR- MACIÓN SOBRE LA SEGURIDAD”, antes de en- cender el enfriador. ADVERTENCIA: Use solo agua limpia, para evitar averías u otras anomalías. ADVERTENCIA: Compruebe que la puesta a tierra de su instalación eléctrica sea correcta. La conexión a la red eléctrica se realiza de acuerdo con las normas nacionales vigentes. Alimente el enfriador solo con la tensión y la frecuencia es- pecicadas en la placa de datos. En base al modelo, en el enfriador se han colocado una serie de racores y de grifos (FIG. 3): ►GRIFO DE PARCIALIZACIÓN DEL AGUA (presente en base al modelo) (A FIG. 3): Sirve para regular el caudal de agua al panel del enfria- dor. Con el grifo completamente abierto (rotación anti-ho- raria del mando), se consigue el máximo caudal de agua. ► RACOR DE SUMINISTRO DE AGUA (B FIG. 3): Sirve para proporcionar agua al enfriador en modo conti- nuo y en modo automático (racor de 1/2” y presión máxi- ma del agua en entrada de 3 bares). Después del abaste- cimiento, puede moverse también, pero teniendo siempre el máximo cuidado. ►TAPÓN DE SUMINISTRO DE AGUA MANUAL (C FIG. 3): Lleva un tapón/puerta para cargar el agua que permite repostar el depósito manualmente. NOTA: Controle la capacidad máxima del depósito, para evitar pérdidas de agua. ►TAPÓN DE DESCARGA (D FIG. 3): En el fondo del enfriador hay un tapón de descarga para poder vaciar el agua del depósito. ►►4.1. ENCENDIDO: ►4.1.1. Conecte el enfriador a la red hídrica mediante el racor roscado (FIG. 4) y abastezca de agua el de- pósito. Cuando el agua en el depósito alcanza el nivel máximo, un otador bloqueará el ujo automáticamen- te (puede hacer funcionar el enfriador conectado y ali- mentado de forma continua a la red hídrica). Cuando se reposte manualmente con el tapón/puerta, controle el caudal del depósito, para evitar pérdidas de agua. ►4.1.2. Compruebe que no se produzcan pérdidas du- rante el abastecimiento. ►4.1.3. Conecte la clavija de alimentación a la red eléc- trica. ►4.1.4. Presione el botón ON/OFF / POWER para en- cender el enfriador (FIG. 5). NOTA: Cuando el enfriador emite un bip, signi- ca que el depósito está vacío y el aparato está funcionando en modalidad ventilación. Para des- activar el aviso acústico, pulse el botón ”COOL”.

►►4.2. FUNCIONES DEL PANEL DE CONTROL

Y DEL MANDO A DISTANCIA (FIG. 6): ►ON/OFF / POWER : Permite encender o apagar el en- friador. ►SPEED: Permite aumentar o disminuir la velocidad de la ventilación del enfriador. ►COOL: Permite activar o desactivar el modo de refri- geración. ►TIMER: Permite activar o desactivar la modalidad de encendido o apagado retrasado. -Encendido retrasado: Con enfriador encendido, pre- sione el botón “TIMER“ varias veces, hasta ver en pantalla el horario que desea (el número parpadea), a continuación apague el aparato. -Apagado retrasado: Con enfriador encendido, presio- ne el botón “TIMER“ varias veces, hasta ver en pantal- la el horario que desea, ahora ese horario de apagado se habrá establecido. ►SWING (presente en base al modelo): Permite activar o desactivar la oscilación vertical automática de las ale- tas para dirigir el ujo de aire. ►►4.3. APAGADO: ►4.3.1. Presione el botón ON/OFF / POWER para apa- gar el enfriador (FIG. 5). ►4.3.2. Vacíe el tanque mediante la tapa de descarga correspondiente (FIG. 7).

►►5. LIMPIEZA Y MANTENIMIENTO

ADVERTENCIA: ANTES DE PROCEDER A CUAL-

QUIER OPERACIÓN DE LIMPIEZA Y/O MANTEN- IMIENTO, ASEGÚRESE DE LEER Y COMPREN-

DER ESTE MANUAL. PARA CUALQUIER OTRA

INFORMACIÓN, PÓNGASE EN CONTACTO CON EL CENTRO DE SERVICIO.

ADVERTENCIA: ANTES DE PROCEDER A CUAL-

QUIER OPERACIÓN DE LIMPIEZA Y/O MANTEN-

IMIENTO, DESCONECTE EL CABLE DE ALIMEN-

TACIÓN DE LA RED ELÉCTRICA.

GRAMADO.es Los componentes que requieren mantenimiento son los siguientes:

• Filtro de la bomba de agua.

• Filtro de aire (si está instalado). El mantenimiento requerido es: ►MANTENIMIENTO ORDINARIO (Limpieza general). ►MANTENIMIENTO INTERNO PROGRAMADO (limp- ieza a fondo). ►►5.1. MANTENIMIENTO ORDINARIO (Limp- ieza general):

SE RECOMIENDA REALIZAR ESTE MANTENIMIENTO

DIARIAMENTE. ►5.1.1. DEPÓSITO DE AGUA: ►5.1.1.1. Desconecte el acondicionador (FIG. 5) y des- enchúfelo de la red eléctrica. ►5.1.1.2. Vacíe el agua del depósito utilizando el tapón de vaciado (FIG. 7). Enjuague el depósito de agua var- ias veces para eliminar los depósitos del interior del depósito. IMPORTANTE: SE RECOMIENDA VACIAR EL DEPÓSI- TO DE AGUA SI NO SE VA A UTILIZAR EL ACONDICIO- NADOR DURANTE UNOS DÍAS. ►5.1.2. PANELES EVAPORATIVOS: Se recomienda comprobar visualmente el estado y la posición correcta de los paneles evaporativos (FIG. 8). Si hay alguna obstrucción en los paneles evaporativos, restaure el ujo de aire adecuado utilizando un cepillo con cerdas suaves. ►►5.1.3. FILTRO DE AIRE (presente en base al mod- elo) (FIG. 9): ►5.1.3.1. Desconecte el acondicionador (FIG. 5) y des- enchúfelo de la red eléctrica. ►5.1.3.2. Quite los tornillos de jación (si los hay) y retire el ltro (FIG. 9). ►5.1.3.3. Limpie el ltro con un detergente delicado y un paño suave. Asegúrese de que el ltro esté perfecta- mente seco. ►5.1.3.4. Vuelva a colocar el ltro y fíjelo con los tornillos (si los hay).

SE RECOMIENDA REALIZAR ESTA FRECUENCIA DE

MANTENIMIENTO MENSUALMENTE (sin embargo, de- pendiendo de muchos factores como las horas de func- ionamiento, el entorno en el que se utiliza el refrigerador, el grado de dureza del agua y otras variables, puede ser necesario aumentar la frecuencia de mantenimiento). ATENCIÓN: PARA LLEVAR A CABO ESTE TIPO DE IN-

TERVENCIÓN, ES NECESARIO DESMONTAR DETER-

MINADOS COMPONENTES DEL ACONDICIONADOR

CON AYUDA DE HERRAMIENTAS. LA EXTRACCIÓN

ACONDICIONADOR. Procedimiento de mantenimiento: ►5.2.1. Desconecte el acondicionador (FIG. 5) Y Desco- necte el cable de alimentación de la red eléctrica. ►5.2.2. Vacíe el agua del depósito utilizando el tapón de vaciado (FIG. 7). ►5.2.3. Retire la rejilla, los soportes y los ltros de aire (si están instalados) (A-B FIG. 10). ►5.2.4. Retire con cuidado los paneles evaporativos (C FIG. 10) y proceder a la limpieza. Para una correcta limpieza de los paneles evaporativos, pulverice agua a baja presión sobre la supercie de los paneles, elimi- nando la suciedad y las incrustaciones (no utilice pro- ductos químicos ni objetos punzantes para limpiar). Si los paneles evaporativos están dañados, deben susti- tuirse por piezas de repuesto originales. ►5.2.5. Limpie el tanque de residuos e incrustaciones, teniendo cuidado de no dañar los componentes inter- nos (otador y sensor) del enfriador (FIG. 11). Utilice únicamente cepillos y esponjas suaves para la limpie- za (no utilice productos químicos). Cuando el depósito esté perfectamente limpio, seque las supercies para completar el mantenimiento. ►5.2.6. Retire el ltro de la bomba de agua aojando los tornillos del soporte (FIG. 12). Lave bien el ltro con agua corriente limpia. Si el ltro está dañado, debe sustituirse por una pieza de repuesto original. ►5.2.7. Restaure todos los componentes con sus tuercas y tornillos en la posición correcta (al restaurar la bom- ba de agua, fíjela asegurándose de que se apoya cor- rectamente en la parte inferior del depósito de agua).

►►6. CONEXIÓN HUMIDOSTATO REMOTO

(opcional) Se puede conectar en serie un humidostato remoto, al enchufe de alimentación, para gestionar el encendido o el apagado automático del enfriador. Después de que haya intervenido el humidostato, durante el funcionamiento normal, el enfriador se apaga. El en- cendido de nuevo es automático y la conguración de funcionamiento se restablece manteniendo las congura- ciones anteriores a cuando se haya apagado. ATENCIÓN: LA ÚNICA CONFIGURACIÓN QUE NO SE RESTABLECE ES LA FUNCIÓN “TEMPORIZADOR”, EN ESTE CASO EL ENFRIADOR SE COLOCARÁ EN CON- DICIÓN DE ESPERA.es

►►7. ANOMALÍAS DE FUNCIONAMIENTO

ANOMALÍA CAUSA SOLUCIÓN

La pantalla no fun- ciona

1. Falta alimentación

2. Equipo defectuoso

1a. Controle que el enfriador esté conectado a la alimentación eléctrica 1b. Póngase en contacto con el centro de asistencia

2. Póngase en contacto con el centro de asis-

tencia No hay ujo de aire o es muy bajo

1. Obstrucción de la toma de aire del

2. Equipo defectuoso

1a. Mantener la parte trasera del enfriador alejado de las paredes que pueden obstruir el paso de aire 1b. Elimine los objetos que obstruyen la toma de aire 1c. Póngase en contacto con el centro de asistencia

2. Póngase en contacto con el centro de asis-

tencia El enfriador no re- sponde a los mandos

1. Equipo defectuoso 1. Póngase en contacto con el centro de asis-

tencia El enfriador pierde agua

1. El tapón de descarga está poco

2. La descarga está sucia y el tapón de

descarga no cierra bien

3. El depósito pierde

2. Limpie la descarga y cierre el tapón

3. Póngase en contacto con el centro de asis-

4. Póngase en contacto con el centro de asis-
