MANUAL DE USUARIO RT62K7115BS SAMSUNG

Manual de mantenimiento del usuario

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com
2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto.
3. Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.
4. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
5. Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certificado de Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.
• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad al hacer las reparaciones.

Español

La imagen real y las piezas proporcionadas con el frigorífico pueden variar en función del modelo y del país.

01 02 03 04 05 06

01 Bisagra superior 02 Bisagra central
03 Bisagra inferior 04 Junta
05 Cajón 06 Etiqueta de código de barras

Español

Sustitución del tirador

PRECAUCIÓN

• Al sustituir el tirador de la puerta, tenga cuidado de no rayar la parte frontal de la puerta.
• Presione firmemente los tiradores en los soportes. Asegúrese de que no hay holguras entre los soportes y la puerta.
• Apriete bien los tornillos al fijar el tirador.
• Compruebe que el tirador está firmemente sujeto antes de usar el producto.

Desmontaje de los tiradores

NOTA

Este procedimiento se aplica tanto al compartimento del frigorífico como al del congelador.

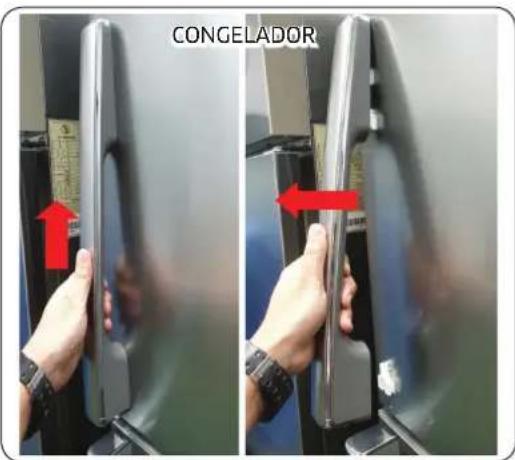

CONGELADOR

1. Tire del tirador hacia fuera verticalmente. Cuando el tirador se suelte del bloqueo, tire del tirador hacia usted (ver fotografía).

PRECAUCIÓN

- Tenga cuidado de no provocar arañazos.

- Cuando lo desmonte, asegúrese de que la unidad está desenchufada. Siga el orden inverso si desea montarlo.

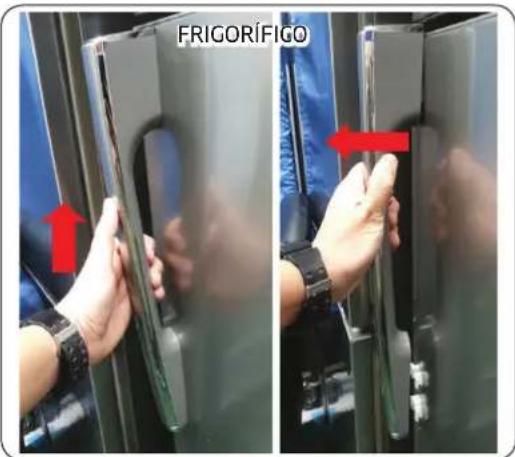

FRIGORÍFIGO

Español

Sustitución de la junta

PRECAUCIÓN

Asegúrese de que la junta queda firmemente colocada. De lo contrario, el aire frío del frigorífico puede filtrarse.

Retirar la junta

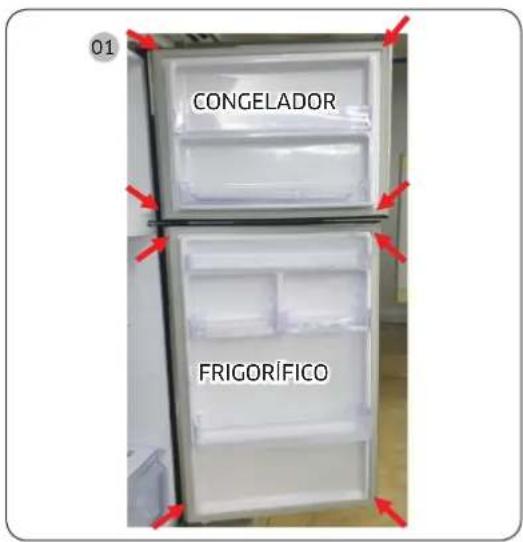

01 CONGELADOR FRIGORÍFICO

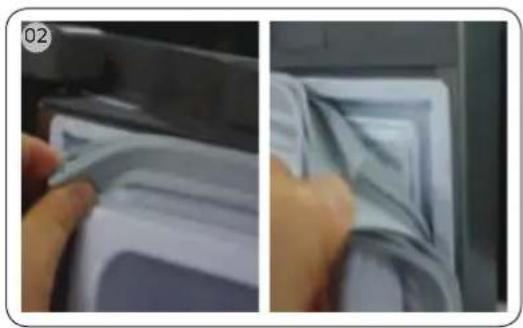

1. Tire de las 4 esquinas de la junta del frigorífico y de la del congelador.

1. Tire del centro de la junta.

Sustituir la junta

Ponga una junta nueva en la puerta del frigorífico. Asegúrese de que no hay holguras entre la nueva junta y la puerta.

Español

Sustitución del cajón

PRECAUCIÓN

Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

Retirar el cajón

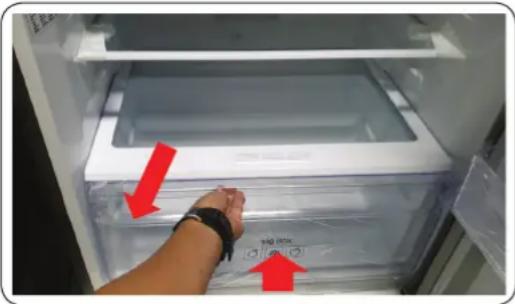

1. Retire el cajón tire tirando de la pieza corredera y levantándola.

Volver a colocar los cajones

La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción.

Sustitución de la bisagra

Para sustituir las bisagras debe quitar primero las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.
• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.
• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.
• Asegúrese de que el eje está firmemente sujeto a la bisagra.
• Compruebe que la bisagra está firmemente sujeta a la carcasa.
• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigorífico son necesarias como mínimo 2 personas.
• Desenchufe el cable de alimentación antes de invertir las puertas.

Español

Herramientas necesarias (no suministradas)

Destornillador Phillips Destornillador de punta plana

Llave de 11 mm

Llave de tubo de 10 mm Llave Allen (5 mm) Llave de 10 mm

Inversión de la puerta

Bisagra superior

1. Retire la tapa de la bisagra superior.

2. Retire el tornillo 1 ea de la tapa de bisagra superior con el destornillador (+) y ábrala.

3. Tire de los ganchos y levante la bisagra superior.

Español

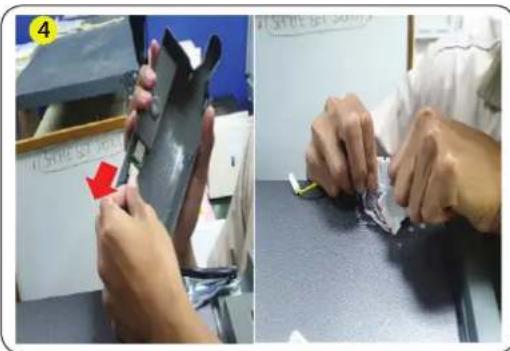

1. Desconecte los cables del conector de la bisagra superior.

PRECAUCIÓN

Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

1. Retire los 2 pernos de cabeza hexagonal que sujetan la bisagra de la parte superior del frigorífico con la llave de tubo de 10 mm.

2. Retire la bisagra superior D/I.

3. Retire la puerta.

PRECAUCIÓN

Deben trabajar más de 2 personas. Una persona debe sujetar la puerta para evitar que se caiga.

Español

Bisagra central

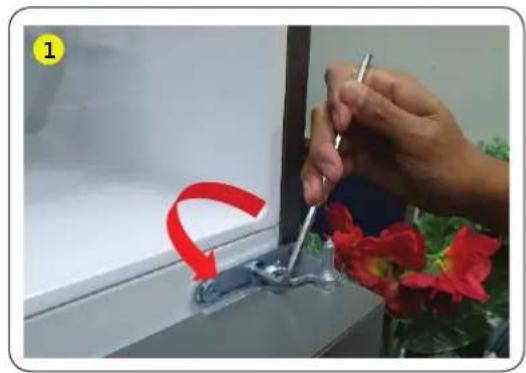

1. Retire los dos pernos hexagonales con una llave hexagonal.

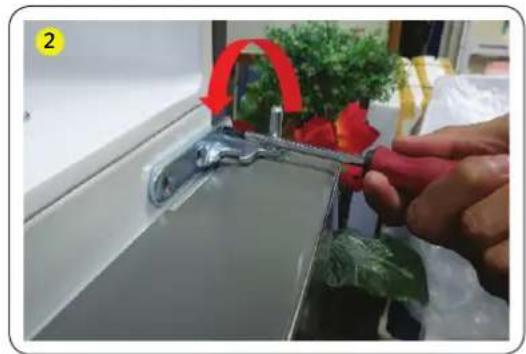

1. Retire el tornillo 1 ea de la bisagra con un destornillador (+).

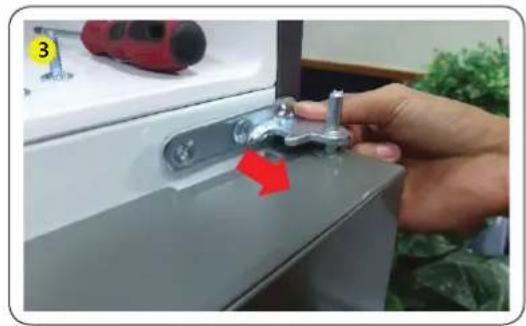

1. Desmonte la bisagra central de la puerta superior del refrigerador.

PRECAUCIÓN

- Deben trabajar más de 2 personas. - Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

Español

Bisagra inferior

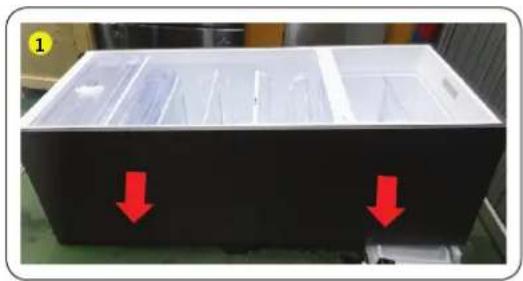

1. Tumbe el producto (ver fotografía)

PRECAUCIÓN

• Debe colocar una tela por debajo para proteger la parte trasera del producto.
• Deben trabajar más de 2 personas.
• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.
• Retire los 3 pernos hexagonales que sujetan la bisagra con una llave de tubo de 8 mm o un destornillador (+).
• Retire la bisagra inferior.
• Vuelva a montar en el orden inverso al de desmontaje después de sustituir la bisagra superior, central o inferior.

PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

Español
