NÁVOD K OBSLUZE RT62K7115BS SAMSUNG

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 02 03 04 05 06

01 Horní závěs 02 Prostřední závěs
03 Dolní závěs 04 Těsnění
05 Zásuvka 06 Štítek s čárovým kódem

Čeština

Výměna rukojeti

UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.
• Pevně zatlačte rukojetí na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.
• Při nasazování rukojeti pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena.

Demontáž rukojetí

POZNÁMKA

Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

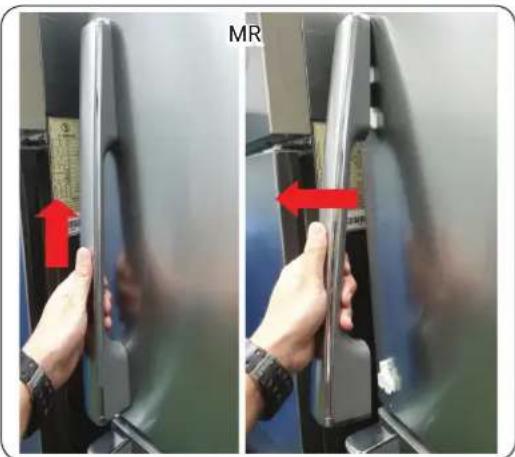

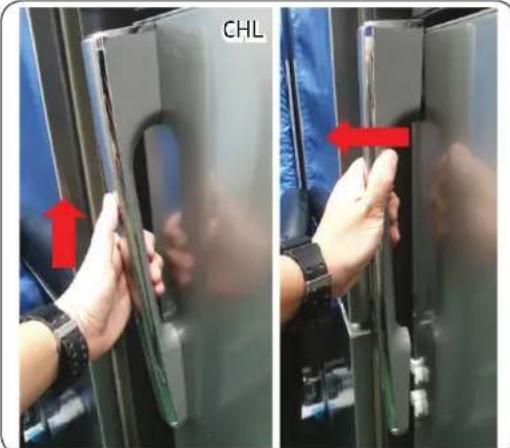

1. Vytáhněte rukojeť a svisle do rukojeti udeřte. Když je rukojeť uvolněna ze zámku, vytáhněte rukojeť směrem k sobě (podle obrázku)

UPOZORNĚNÍ

• Dávejte pozor, aby nedošlo k poškrábání.
• Při rozebírání dbejte na to, aby byl přístroj vypnutý. Při sestavování postupujte v opačném pořadí.

CHL

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

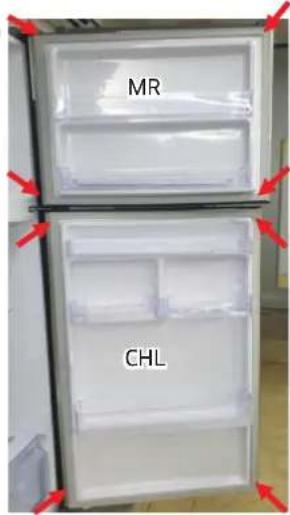

Sejmutí těsnění

01

MR CHL

1. Zatáhněte za 4 rohy těsnění mrazničky a chladničky.

1. Zatáhněte za střed těsnění.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Čeština

Výměna zásuvky

⚠️ UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

Vytažení zásuvky

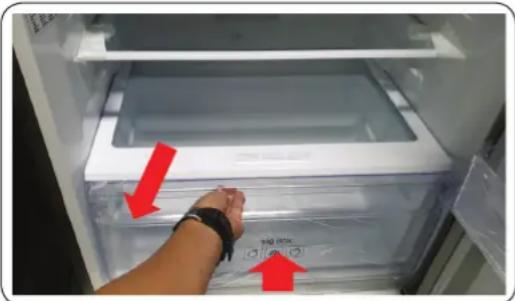

1. Zásuvku vytáhněte zatažením za část s kolečky a jejím zvednutím.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

⚠️ UPOZORNĚNÍ

• Při demontáži dveří budťe velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

⚠️ VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Před obrácením směru otvírání dveří odpojte síťový kabel.

Čeština

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm

Nástrčkový klíč 10 mm Inbusový klíč (5 mm) Plochý klíč 10 mm

Změna směru otevírání dveří

Horní závěs

1. Sundejte víčko krytu závěsu.

2 SAMPLE 1:5.5400

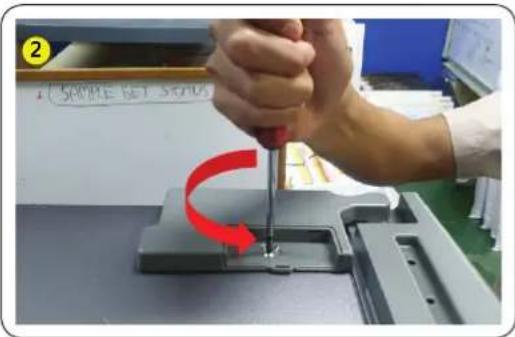

1. Pomocí šroubováku (+) vyšroubujte 1 šroub u každého krytu závěsu.

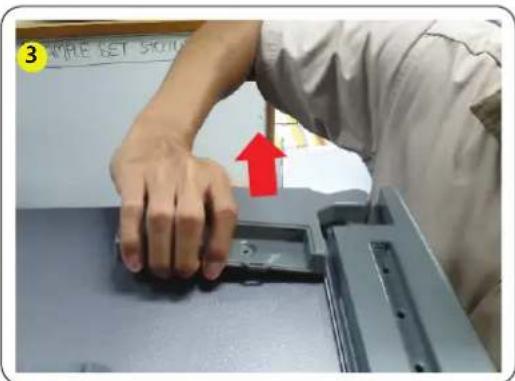

1. Zatáhněte za háčky a kryt závěsu zvedněte.

Čeština

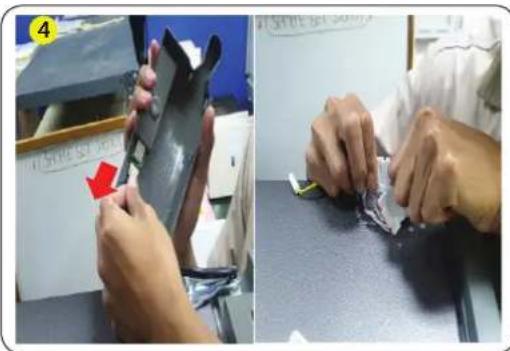

1. Na horním závěsu odpojte konektor kabelů.

⚠ UPOZORNĚNÍ

Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

1. Pomocí nástrčkového klíče 10mm demontujte 2 šestihranné šrouby, které přidržují závěs na vrchu chladničky.

2. Odstraňte P/L horní závěs.

3. Demontujte dveře.

⚠️ UPOZORNĚNÍ

Je nutné pracovat ve více než 2 osobách. Jedna osoba musí dveře držet, abyste zabránili jejich pádu.

Čeština

Prostřední závěs

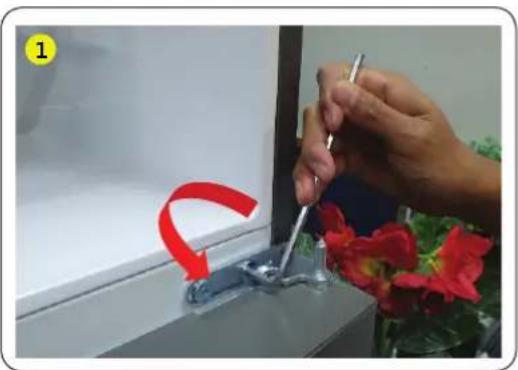

1. Pomocí šestihranného klíče vyšroubujte 2 šestihranné šrouby.

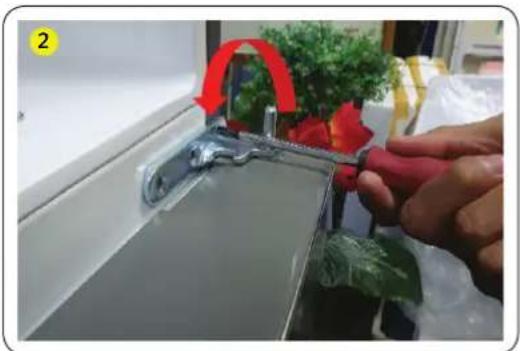

1. Pomocí šroubováku (+) vyšroubujte 1 šroub u každého závěsu.

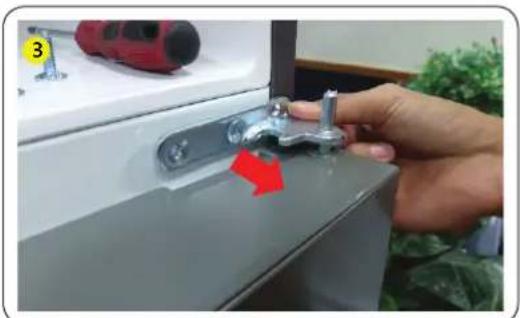

1. Rozeberte prostřední závěs dveří směrem nahoru.

⚠️ UPOZORNĚNÍ

- Je nutné pracovat ve více než 2 osobách.

- Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

Čeština

Dolní závěs

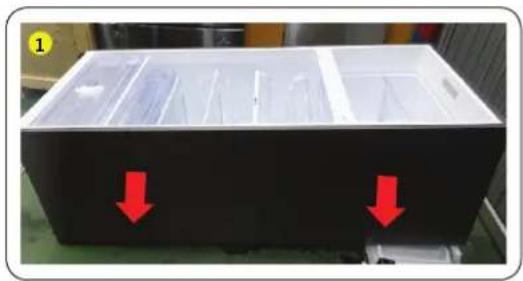

1. Výrobek položte (podle obrázku).

⚠️ UPOZORNĚNÍ

• Pod výrobek je třeba umístit podložku, abyste jeho zadní část chránili před poškozením.
• Je nutné pracovat ve více než 2 osobách.
• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.
• Pomocí nástrčkového klíče 8 mm nebo šroubováku (+) vyšroubujte 3 šestihranné šrouby, které drží závěs.
• Odstraňte dolní závěs.
• Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáž v opačném pořadí kroků postupu demontáže.

⚠️ UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

Čeština

Používatelšká servisná príručka

1. Vyberte zásuvku potiahnutím valčekovej časti a jej podvihnutím nahor.

Opätovná montáž zásuvky

- Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

VÝSTRAHA

- Pred zmenou smeru otáčania dvierok odpojte napájací kábel.

Slovenčina

1. Potiahnite háčiky a podvihnite kryt pántu.

Slovenčina

1. Odpojte káblový konektor na hornom pánte.

POZOR

1. Vyskrutkujte 2 skrutky so šesthrannou hlavou šesthranným klúčom.
