HASZNÁLATI ÚTMUTATÓ RT62K7115BS SAMSUNG

Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weblapot.
2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.

- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

1. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.

⚠ VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

A hütőszekrény kinézete és kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.

01 02 03 04 05 06

01 Felső zsanér 02 Középső zsanér
03 Alsó zsanér 04 Tömítés
05 Fiók 06 Vonalkódos címke

Magyar

Fogantyúcsere

VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.
• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.
  • A fogantyú felszerelésekor húzza szorosra a csavarokat.
• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve.

A fogantyúk leszerelése

MEGJEGYZÉS

Ez az eljárás követendő a hűtő és a fagyasztó esetében is.

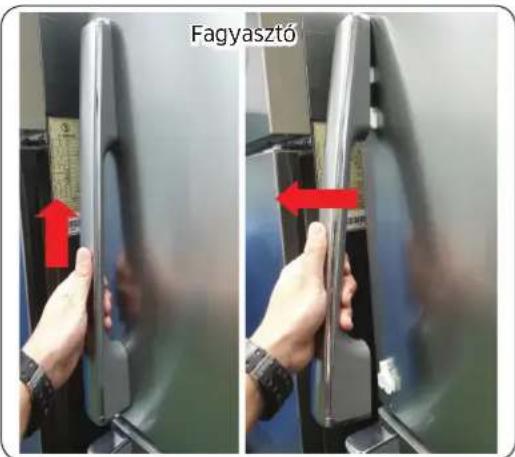

Fagyasztó

1. Húzza meg kifelé a fogantyút, majd üssön rá függőlegesen. Ha a fogantyú kiszabadult a rögzítőeleméből, húzza meg maga felé (lásd a képet).

VIGYÁZAT!

• Ügyeljen, nehogy megkarcolódjon a hütőszekrény.
• Szereléskor legyen a készülék kikapcsolva. Felszereléskor kövesse a lépéseket ellenkező sorrendben.

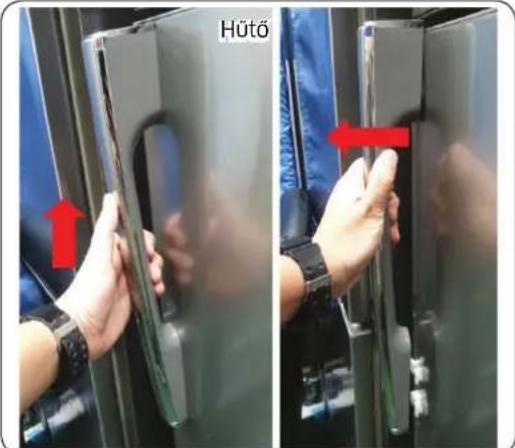

Hútō

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

A tömítés eltávolítása

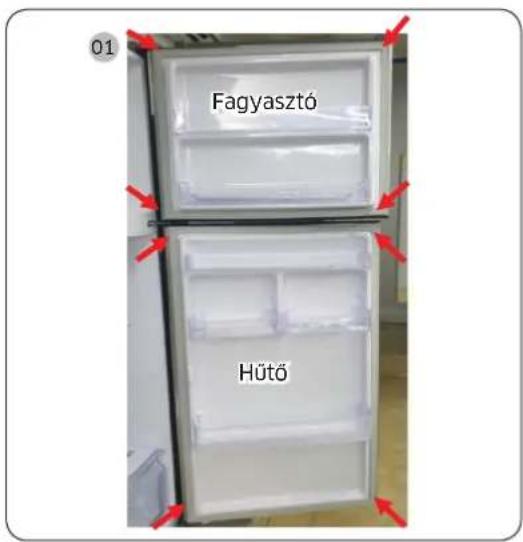

01 Fagyasztó Hütő

1. Húzza le a fagyasztó és a hűtő ajtótömítésének 4 sarkát.

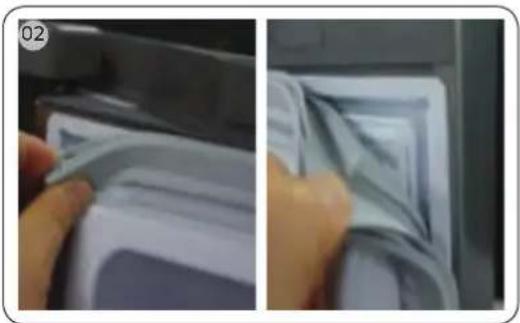

1. Húzza le a tömítés közepét.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Magyar

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.

A fiók eltávolítása

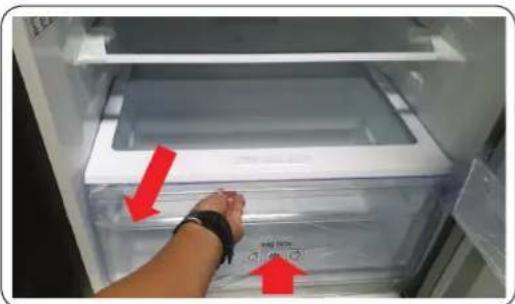

1. A fiók eltávolításához húzza meg a görgős részét, majd emelje meg.

A fiókok visszaszerelése

A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

⚠️ VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

⚠️ FIGYELMEZTETÉS

• A hütőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Magyar

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs

10 mm-es dugókulcs Imbuszkulcs (5 mm) 10 mm-es csavarkulcs

Az ajtók megfordítása

Felső zsanér

1. Távolítsa el a kupakot a zsanérról.

2 SAMPLE 1:5.5400

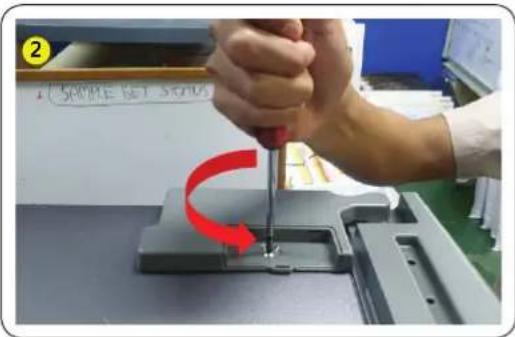

1. Távolítsa el a zsanér burkolatának 1 csavarját a csillagfejű (+) csavarhúzóval, majd nyissa fel.

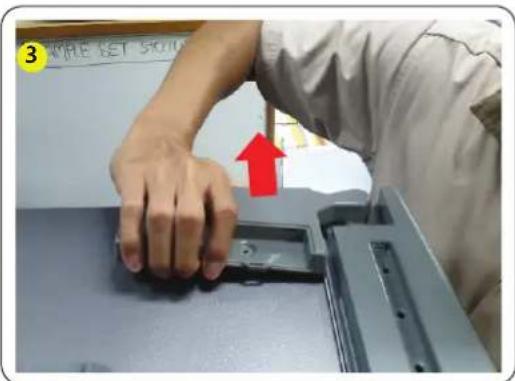

1. Húzza ki a horgokat, és emelje le a zsanér burkolatát.

Magyar

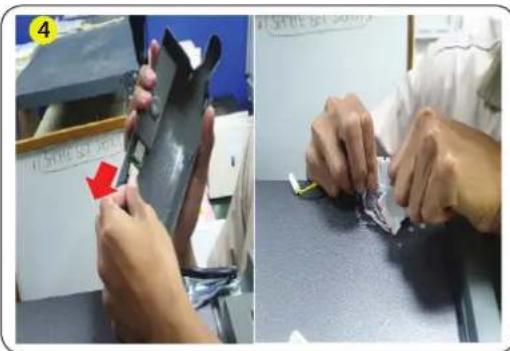

1. Válassza le a felső zsanér kábelcsatlakozóját.

VIGYÁZAT!

A fenti müvelet elvégzése előtt feltétlenül húzza ki a tápkábelt.

1. A 10 mm-es dugókulcs segítségével távolítsa el a hűtő tetején lévő zsanért tartó 2 hatlapfejű csavart.

2. Távolítsa el a bal/jobb felső zsanért.

3. Szerelje le az ajtót.

VIGYÁZAT!

A müvelet több mint 2 föt igényel. Az egyik személy tartsa meg az ajtót, hogy nehogy leessen.

Magyar

Középső zsanér

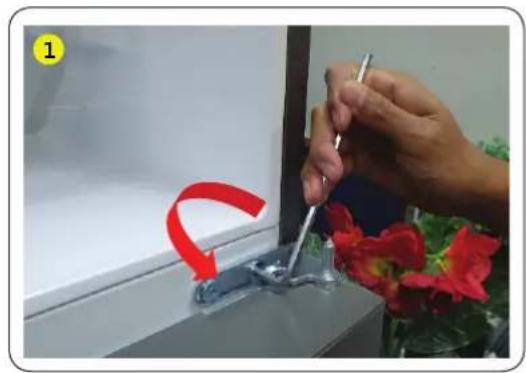

1. Szerelje ki a 2 hatlapfejű csavart az imbuszkulccsal.

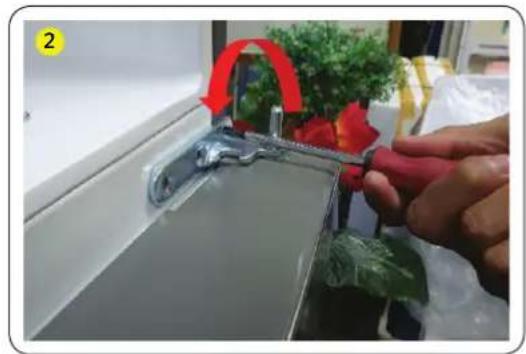

1. Távolítsa el a zsanér 1 csavarját csillagfejű (+) csavarhúzóval.

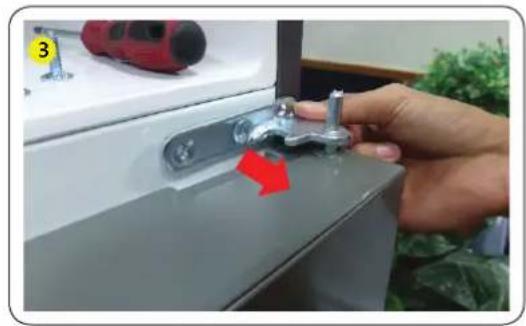

1. Szerelje le az ajtó fölött lévő középső zsanért.

VIGYÁZAT!

• A művelet több mint 2 főt igényel.
- A fenti művelet elvégzése előtt feltétlenül húzza ki a tápkábelt.

Magyar

Alsó zsanér

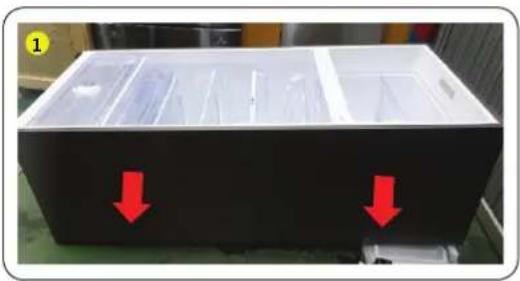

1. Fektesse le padlóra a készüléket (lásd a képet).

⚠ VIGYÁZAT!

• Helyezzen puha védőréteget a talajra, hogy a készülék hátulja ne sérülhessen meg.
  • A müvelet több mint 2 főt igényel.
• A fenti müvelet elvégzése előtt feltétlenül húzza ki a tápkábelt.
• Távolítsa el a zsanért rögzítő 3 hatlapfejű csavart 8 mm-es dugókulcs segítségével vagy csillagfejű (+) csavarhúzóval.
• Távolítsa el az alsó zsanért.
• A felső, a középső vagy az alsó zsanér cseréjét követően az összeszerelést a szétszerelés fordított sorrendjében végezze el.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

VIGYÁZAT!
