NÁVOD NA OBSLUHU RT62K7115BS SAMSUNG

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.com
2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu.

- Kód a verziu modelu nájdete na štítku s čiarovým kódom v l'avej spodnej časti produktu.

1. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným v tejto príručke.

- Používatelom servisovatelné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty.

POZNÁMKA

Po opravách zo strany neautorizovaných poskytovatel'ov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnost Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékol'vek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie.

⚠️ POZOR

• Názov dielu uvedený na lokalite sa môže líšit od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.
• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, kedže tento postup zahrňa aj demontáž dvierok.
• Počas opráv si nezabudnite nasadit bezpečnostné rukavice.

Slovenčina

Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 02 03 04 05 06

01 Horný pánt 02 Stredný pánt
03 Spodný pánt 04 Tesnenie
05 Zásuvka 06 Štítok s čiarovým kódom

Slovenčina

Výmena rukoväte

POZOR

• Pri výmene růčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok
• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.
• Pri upevňovaní rúčok skrutky silno utiahnite.
• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené.

Demontáž rúčok

POZNÁMKA

Tento postup platí pre priestory chladničky aj mrazničky.

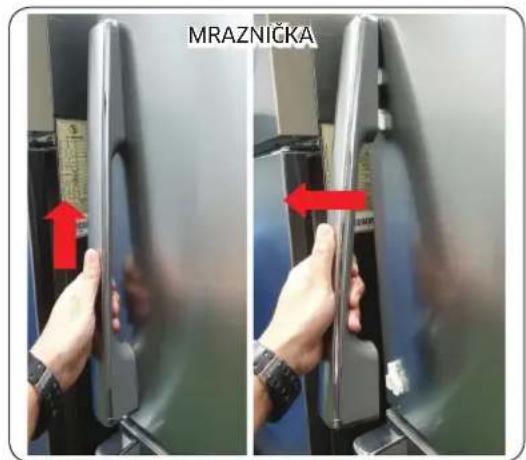

MRAZNIČKA

1. Vytiahnite rúčku a narazte ju do zvislej polohy. Ked sa rúčka uvolní zo zaistenej polohy. Potiahnite rúčku smerom k vám (Postupujte podla obrázka)

POZOR

• Dajte pozor, aby nedošlo k poškriabaniu.
- Ak vykonávate montáž v opačnom poradí, pred demontážou sa uistite, že je zariadenie vypnuté.

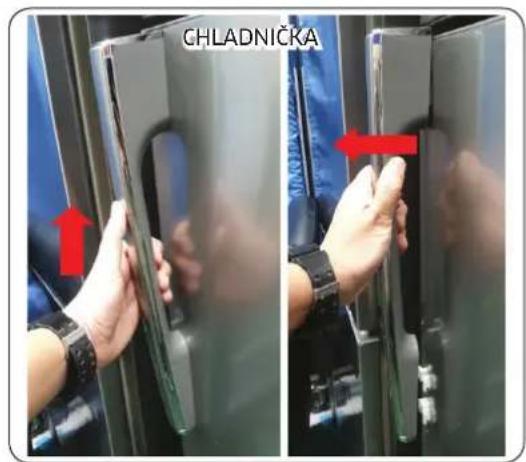

CHLADNIČKA

Slovenčina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch.

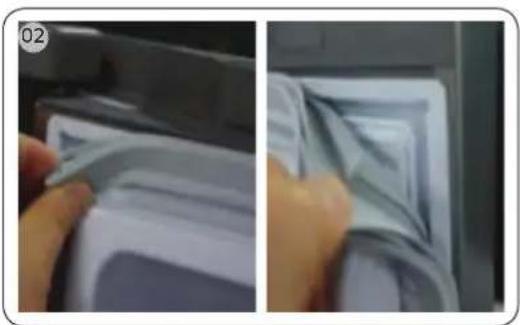

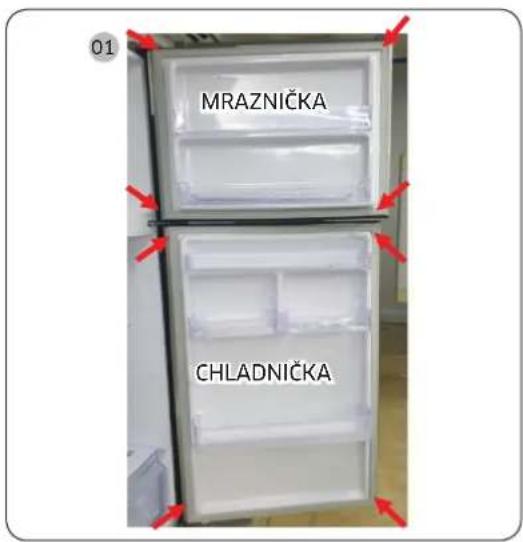

Demontáž tesnenia

01 MRAZNIČKA CHLADNIČKA

1. Potiahnite 4 rohy tesnenia (mraznička aj chladnička).

K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor.

Slovenčina

Výmena zásuvky

POZOR

Počas montáže dbajte na to, aby bola zásuvka správne vložená do kol'ajničky.

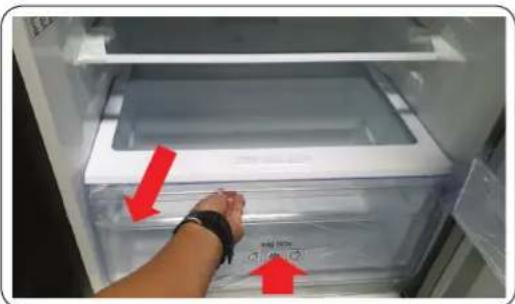

Demontáž zásuvky

Opätovná montáž zásuviek prebieha v opačnom poradí ako pri ich demontáži.

Výmena pántu

Pred výmenou pántu je najprv potrebné demontovať dvierka.

POZOR

- Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnost.

- Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

- Kedže je s pántmi potrebné narábat opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zverit do rúk odborným technikom.

- Ak pánt demontujete bez podržania dvierok, môže sa stat, že spadnú a spôsobia vám zranenie.

- Presvedčte sa, že je valček dôsledne upevnený k pántu.

- Skontrolujte, či je pánt dôsledne upevnený k samotnej chladničke.

- Ubezpečte sa, že sú káblové konektory správne pripojené.

- Pri náklone/pokladaní chladničky je potrebná využit silu minimálne 2 ludí.

Potrebné nástroje (nedodávajú sa)

Krížový skrutkovač Plochý skrutkovač 11 mm klúč

10 mm nástrčkový klúč Imbusový klúč (5 mm) 10 mm klúč

Zmena smeru otvárania dvierok

Horný pánt

1. Odskrutkujte 1 skrutku krytu pántu pomocou krížového skrutkovača a otvorte kryt.

Pred realizáciou vyššie uvedených úkonov nezabudnite odpojit napájací kábel.

1. Odskrutkujte 2 šesthranné skrutky, ktoré pridržiavajú pánt k hornej časti chladničky. Použite na to 10 mm nástrčkový klůč.

2. Demontujte horný pravý/l'avý pánt.

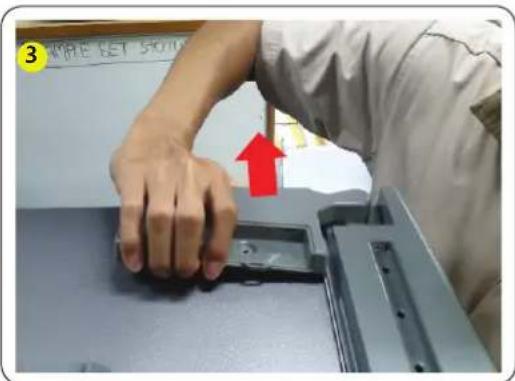

3. Demontujte dvere.

POZOR

Je potrebná spolupráca viac než dvoch ludí. Jedna osoba musí uchopit dvere, aby sa zabránilo pádu dverí.

Slovenčina

Stredný pánt

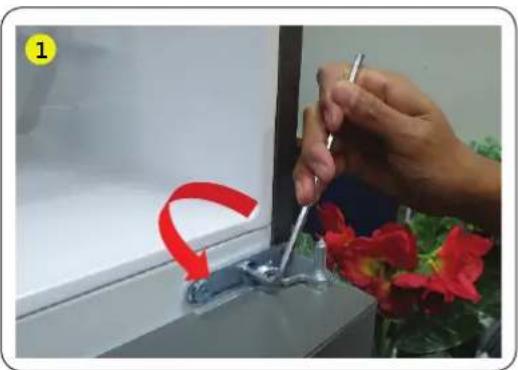

1. Vyskrutkujte 1 skrutku a pánt pomocou krížového skrutkovača.

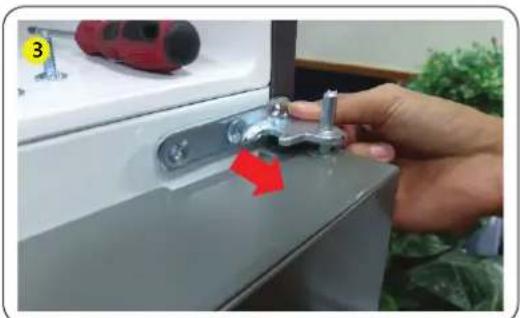

1. Demontujte stredný pánt z dverí chladničky nahor.

POZOR

- Je potrebná spolupráca viac než dvoch ľudí.

- Pred realizáciou vyššie uvedených úkonov nezabudnite odpojit napájací kábel.

Slovenčina

Spodný pánt

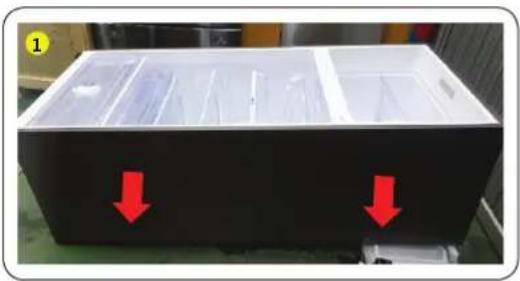

1. Položte zariadenie (pozri obrázok).

POZOR

• Musí sa použit podložka, aby ste chránili zadnú časť zariadenia pred poškodením.
• Je potrebná spolupráca viac než dvoch ludí.
• Pred realizáciou vyššie uvedených úkonov nezabudnite odpojit napájací kábel.
• Odskrutkujte 3 skrutky so šesthrannou hlavou upevňujúce pánt pomocou 8 mm nástrčkového klúča alebo pomocou krížového skrutkovača.
• Demontujte spodný pánt.
• Opätovná montáž po výmene horného, stredného alebo spodného pántu spočíva v opačnom poradí krokov demontáže.

POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.
