NAUDOJIMO INSTRUKCIJA RT62K7115BS SAMSUNG

Naudotojo atliekamos priežiūros vadovas

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com
2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje.
3. Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.
4. leškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo iliustracija.
5. Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai.

PASTABA

Jei gaminio remonto darbus atliko neigaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertifikuotas priežiūros paslaugų teikėjas.

DÉMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.
• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.
• Atliekant remonto darbus būtina mūvėti apsaugines pirštines.

Lietuvių kalba

Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 02 03 04 05 06

01 Viršutinis lankstas 02 Vidurinis lankstas
03 Apatinis Iankstas 04 Tarpinė
05 Stalčius 06 Brūkšninio kodo etiketė

Lietuvių kalba

Rankenos keitimas

DÊMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.
• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.
• Tvirtindami rankena gerai priveržkite varžtus.
• Prieš naudodami gamini patikrinkite, ar rankena laikosi tvirtai.

Kaip nuimti rankenas?

PASTABA

Ši procedūra galioja tiek šaldytuvo, tiek šaldiklio skyriui.

ŠALDIKLIS

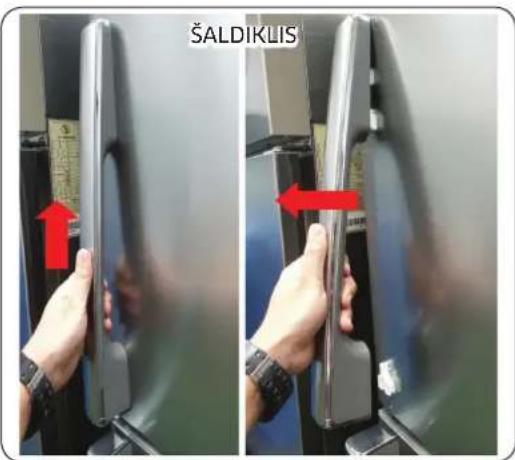

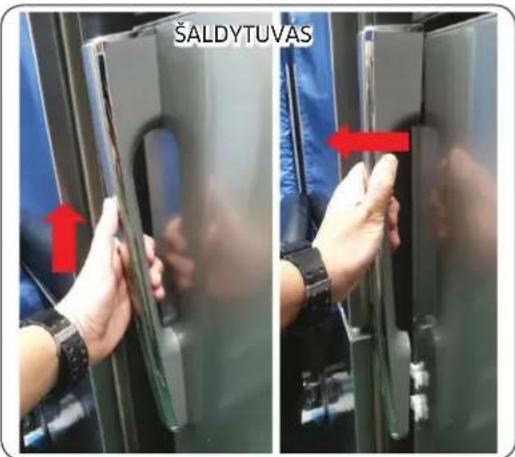

1. Ištraukite rankeną ir paspauskite ją vertikaliai. Išblokavus rankeną patraukite rankeną i save (žr. paveikslėlj)

DÈMESIO

• Saugokitės, kad nesubraižytumėte.
• Išmontuodami jsitikinkite, kad jrenginys išjungtas; jei norite surinkti, atlikite veiksmus atvirkštine tvarka.

Isitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo.

Kaip nuimti tarpinę

01 ŠALDIKLIS ŠALDYTUVAS

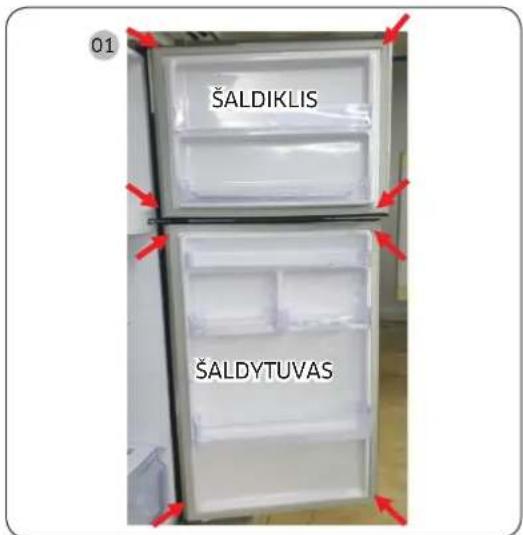

1. Patraukite 4 šaldiklio ir šaldytuvo tarpinės kampus.

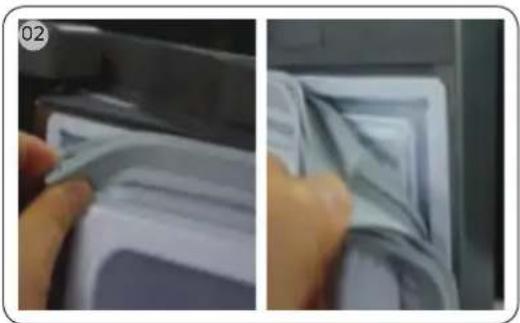

1. Patraukite centrinę tarpinės dalį.

Kaip užděti tarpinę

Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo.

Lietuvių kalba

Stalčiaus pakeitimas

DÊMESIO

Įstatydami patikrinkite ar stalčius gerai įkištas į bėgeli.

Kaip išimti stalčių

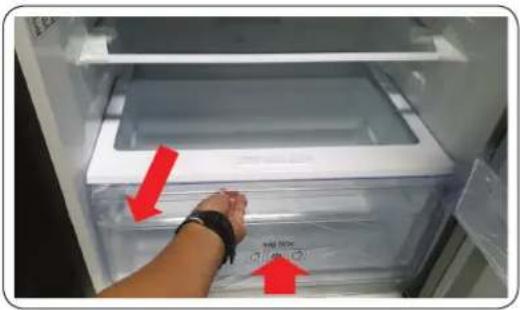

1. Išimkite stalčių, traukdami riedančią dalį ir pakeldami ją į viršų.

Kaip įstatyti stalčius

Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus.

Lanksto keitimas

Norėdami pakeisti lankstus visų pirma turite nuimti dureles.

DÈMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.
• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.
• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.
• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.
• Jsitikinkite, kad ašis tvirtai laikosi lankste.
• Patikrinkite, ar lankstas gerai pritvirtintas prie korpuso.
• Isitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

ISPÉJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.
• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą.

Lietuvių kalba

Reikalingi jrankiai (nepateikiami)

Kryžminio atsuktuvo Plokščiasis atsuktuvas 11 mm veržliaraktis

10 mm lizdinis veržliaraktis Šešiabriaunis veržliaraktis (5 mm)

10 mm veržliaraktis

Durelių atidarymo krypties pakeitimas

Viršutinis Iankstas

1. Išsukite varžta 1 iš lanksto dangtelio naudodami (+) atsuktuvą ir atidarykite.

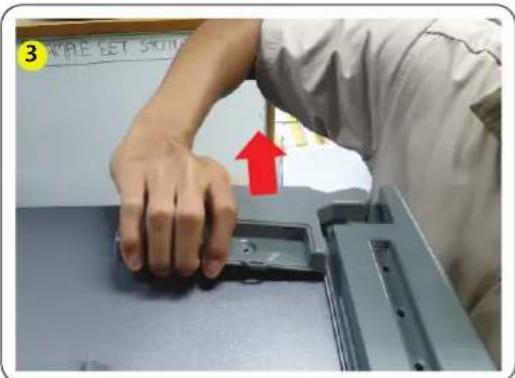

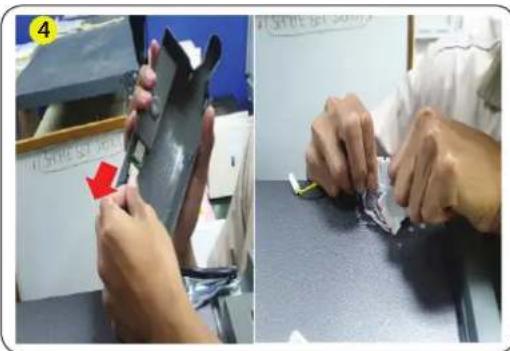

1. Patraukite kabliukus ir pakelkite lanksto dangtelj.

Lietuvių kalba

1. Atjunkite laido jungtį ant viršutinio lanksto.

DÉMESIO

Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laida.

1. 10 mm kištukiniu veržliarakčiu išsukite 2 šešiakampius varžtus, laikančius lankstą šaldytuvo viršuje.

2. Išimkite viršutinį lankstą R / L.

3. Išimkite dureles.

DÉMESIO

Dirbti turi daugiau kaip 2 žmonės. Vienas asmuo turi laikyti dureles, kad jos neiškristų.

Lietuvių kalba

Vidurinis lankstas

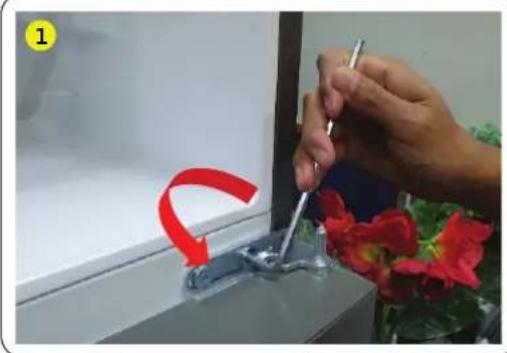

1. Išsukite 2 šešiakampius varžtus šešiakampiu veržliarakčiu.

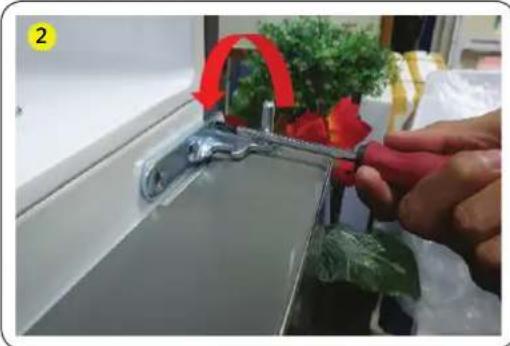

1. Išsukite varžtą 1 ant lanksto (+) atsuktuvu.

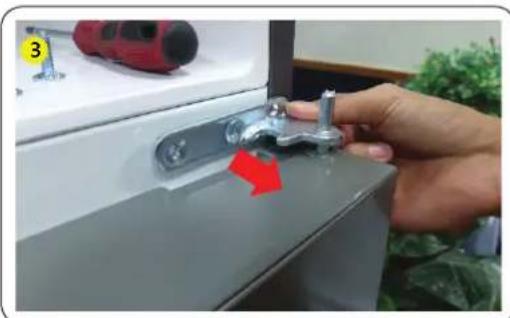

1. Išimkite vidurinį lankstą šaldytuvo durelių viršuje.

DÉMESIO

- Dirbti turi daugiau kaip 2 žmonės. - Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

Lietuvių kalba

Apatinis Iankstas

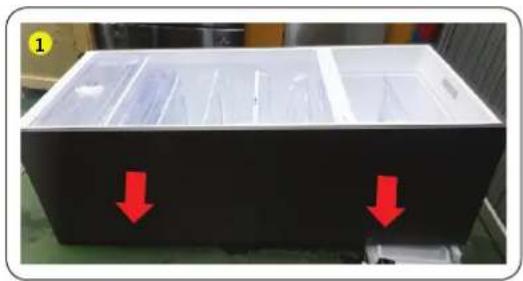

1. Paguldykite gamini (žr. paveikslėlj).

DÉMESIO

• Po apačią reikia padėti paminkštinimą, kad gaminio nugarėlė būtų apsaugota nuo sugadinimo.
• Dirbti turi daugiau kaip 2 žmonės.
• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.
• Išsukite 3 šešiakampius varžtus, kurie laiko lankstą naudodami 8 mm lizdinį veržliaraktį arba (+) atsuktuvą.
• Išimkite apatinj lankstą.
• Pakeitus viršutinį, vidurinį ir (arba) apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka.

DÉMESIO

• Jsitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.
