BEDIENUNGSANLEITUNG RT62K7115BS SAMSUNG

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

⚠ VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
- Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
- Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 02 03 04 05 06

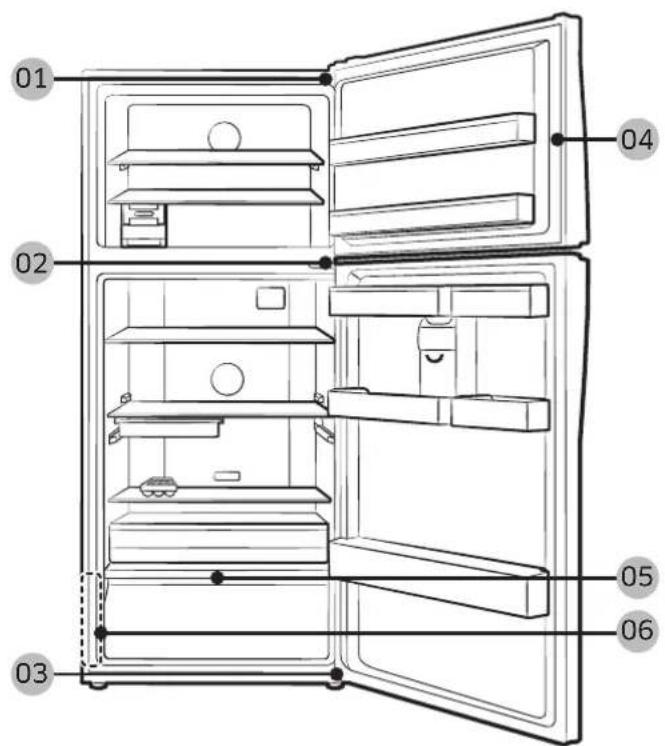

01 Oberes Scharnier 02 Mittleres Scharnier
03 Unteres Scharnier 04 Dichtung
05 Auszug 06 Strichcode-Aufkleber

Deutsch

Austausch des Handgriffs

VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.
  • Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Befestigen der Griffe

HINWEIS

Dieses Verfahren gilt sowohl für das Kühl- als auch für das Gefrierabteil.

FRE

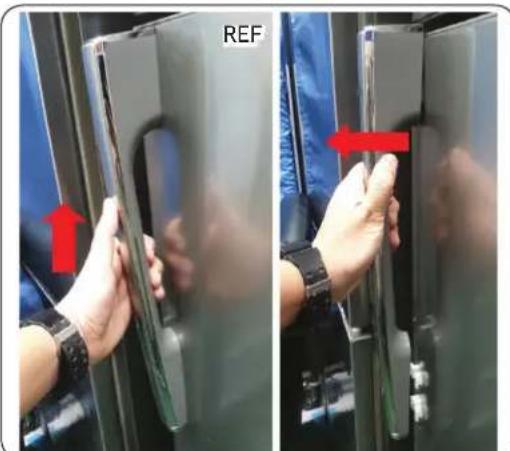

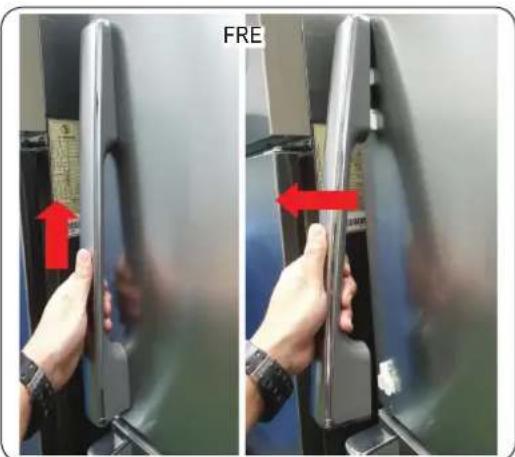

1. Ziehen Sie den Griff heraus und halten Sie ihn senkrecht. Ziehen Sie den Griff in Richtung auf Sie selbst (siehe Bild), nachdem Sie seine Verriegelung gelöst haben.

VORSICHT

• Achten Sie darauf, die Oberfläche nicht zu zerkratzen.
• Stellen Sie bei der Demontage sicher, dass das Gerät ausgeschaltet ist. Gehen Sie beim Zusammenbauen in umgekehrter Reihenfolge vor.

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

01 FRE REF

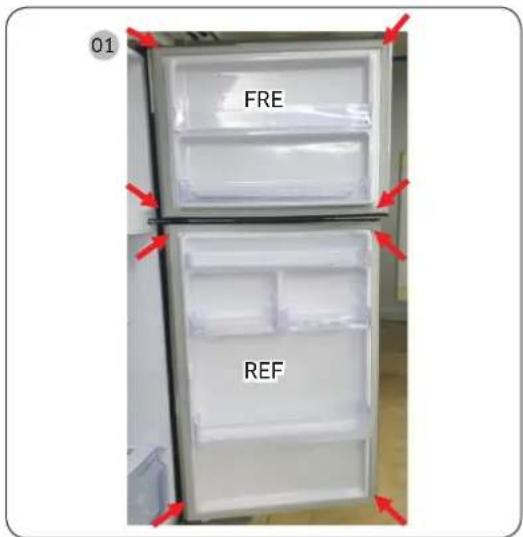

1. Ziehen Sie an den vier Ecken der Dichtung

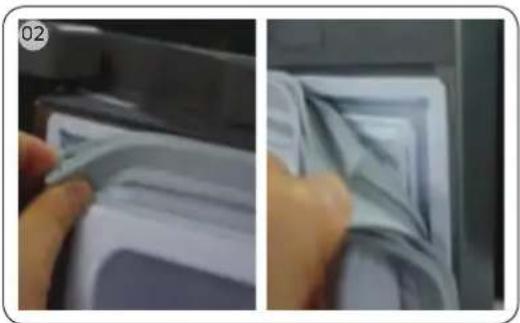

1. Ziehen Sie in der Mitte an der Dichtung.

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Deutsch

Austausch des Auszugs

⚠ VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen des Auszugs

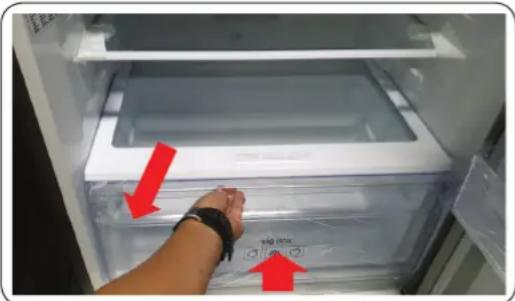

1. Ziehen Sie die Rollenvorrichtung ein wenig nach oben, um die Schubfächer herauszuziehen.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

⚠ VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

⚠️ WARNING

- Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.

- Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Deutsch

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher

Schlitzschraubendreher 11 mm-Schlüssel

10 mm-Steckschlüssel Inbusschlüssel (5 mm) 10 mm-Schlüssel

Wechseln des Türanschlags

Oberes Scharnier

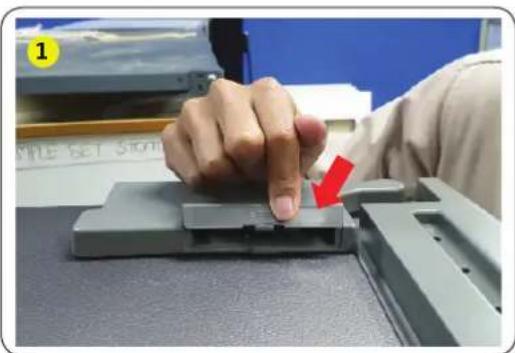

1. Entferen Sie den Deckel der Scharnierabdeckung.

2. Entfernen Sie die eine (1) Schraube der Scharnierabdeckung mit einem Kreuzschlitzschraubendreher und öffnen Sie die Abdeckung.

3. Ziehen Sie an den Haken und ziehen Sie die Scharnierabdeckung nach oben.

Deutsch

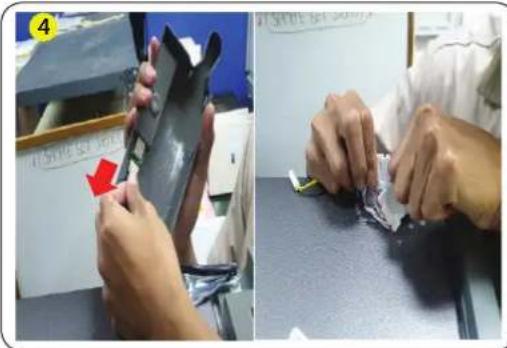

1. Trennen Sie den Kabelverbinder am oberen Scharnier.

⚠ VORSICHT

Ziehen Sie auf jeden Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführen.

1. Entfernen Sie mit dem 10mm-Steckschlüssel die zwei (2) Sechskantschrauben, die das Scharnier an der Oberseite der Kühl-/Gefrierkombination halten.

2. Entfernen Sie oben rechts und links das Scharnier.

3. Entfernen Sie die Tür.

VORSICHT

Erledigen Sie diese Arbeit zu zweit. Eine Person hält die Tür, damit sie nicht hinfällt.

Deutsch

Mittleres Scharnier

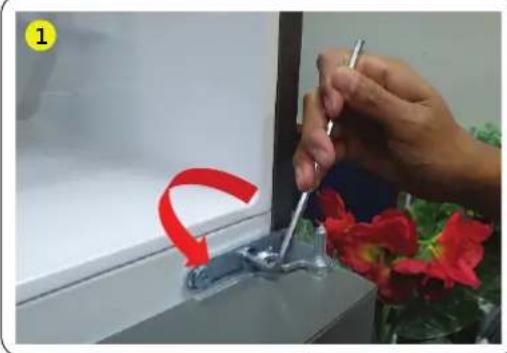

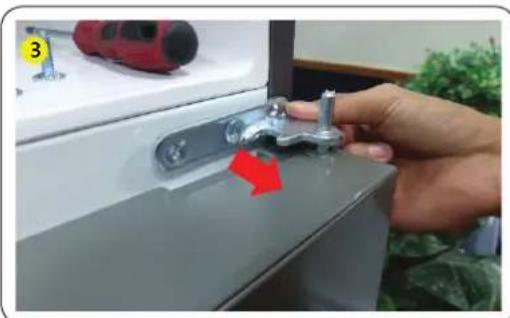

1. Entfernen Sie die zwei (2) Sechskantschrauben mit einem Sechskantschlüssel.

1. Entfernen Sie die eine (1) Schraube des Scharniers mit einem Kreuzschlitzschraubendreher.

1. Bauen Sie das mittlere Scharnier aus (siehe oben).

⚠ VORSICHT

- Erledigen Sie diese Arbeit zu zweit. - Ziehen Sie auf jeden Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführen.

Deutsch

Unteres Scharnier

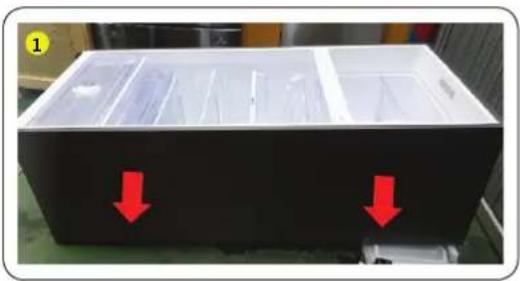

1. Legen Sie das Gerät vorsichtig hin (siehe Bild).

⚠ VORSICHT

• Legen Sie ein Polster darunter, damit die Rückseite des Geräts nicht beschädigt wird.
• Erledigen Sie diese Arbeit zu zweit.
• Ziehen Sie auf jeden Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführen.
• Entfernen Sie die drei (3) Sechskantschrauben, die das Scharnier halten, mit dem 8 mm-Steckschlüssel oder mit einem Kreuzschlitzschraubendreher.
• Entfernen Sie das untere Scharnier.
• Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren.

⚠ VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
