MANUALE UTENTE RT62K7115BS SAMSUNG

Manuale di manutenzione dell'utente

1. Per acquistare eventuali ricambi vedere http://samsung.com
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
3. È possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.
4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.
5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sarà coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

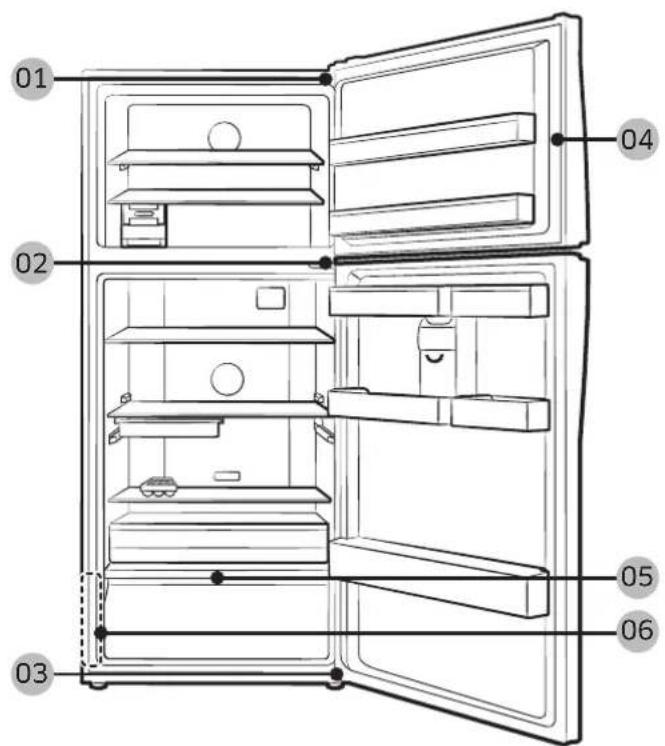

01 02 03 04 05 06

01 Cerniera superiore 02 Cerniera centrale
03 Cerniera inferiore 04 Guarnizione
05 Cassetto 06 Etichetta con codice a barre

Italiano

Sostituzione della maniglia

ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non graffiare il frontale della porta.
• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.
• Nel fissaggio delle maniglie, serrare con forza le viti.
• Prima di usare il prodotto verificare che la maniglia sia fissata saldamente.

Per staccare le maniglie

NOTA

Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer.

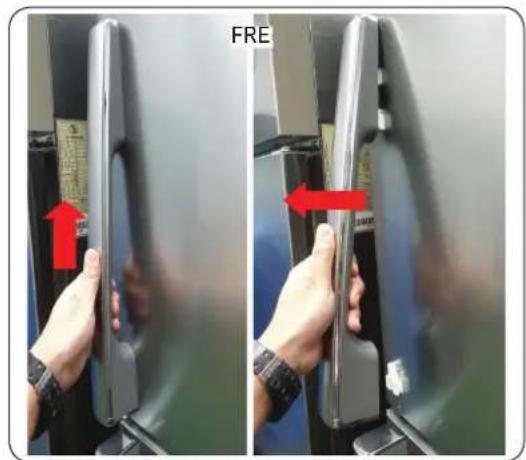

FRE

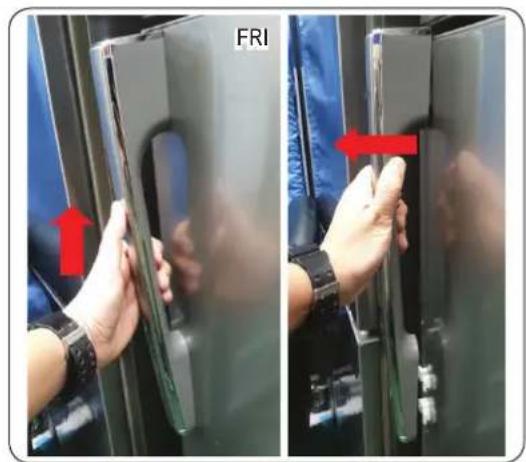

1. Tirare la maniglia e inclinarla verticalmente. Una volta sbloccata dai fermi, tirarla a sé (vedi l'illustrazione)

ATTENZIONE

• Prestare attenzione a non graffiarla.
• Durante lo smontaggio, accertarsi che l'unità sia spenta; per rimontarla seguire la procedura in ordine inverso.

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

Per rimuovere la guarnizione

01 FRE FRI

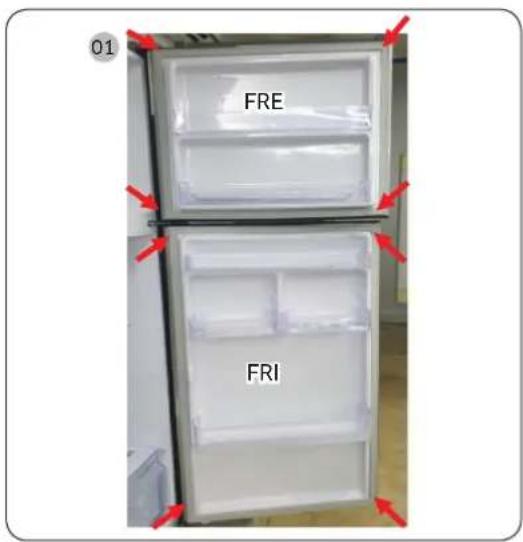

1. Estrarre i quattro angoli delle guarnizioni del frigorifero e del freezer.

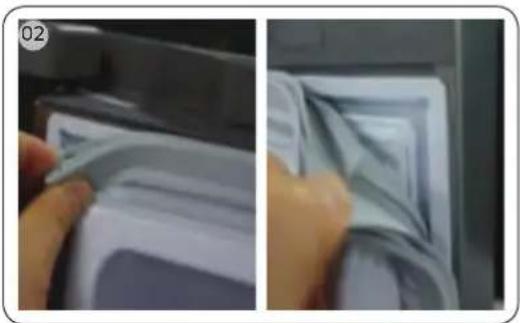

1. Estrarre il centro della guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Italiano

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Per rimuovere il cassetto

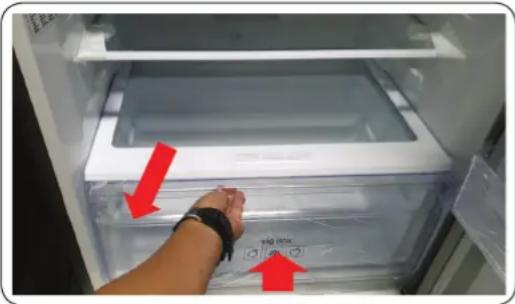

1. Estrarre il cassetto tirandolo verso di sé e sollevandolo leggermente verso l'alto.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
  • Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
• Scollegare il cavo di alimentazione prima di invertire le porte.

Italiano

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm

Chiave a bussola da 10 mm Chiave a brugola (5 mm) Chiave inglese da 10 mm

Inversione della porta

Cerniera superiore

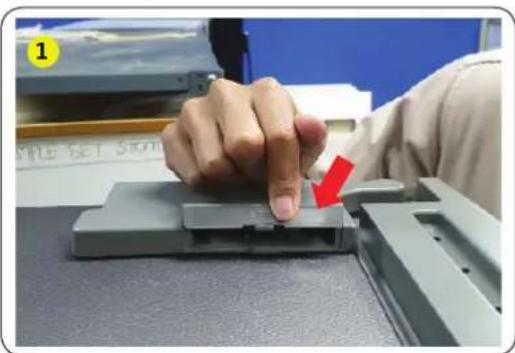

1. Rimuovere il coperchio della cerniera.

2 SAMPLE 1:5.5400

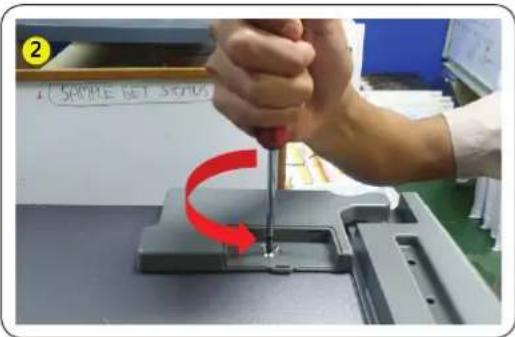

1. Rimuovere la vite 1 ea del coperchio della cerniera con un cacciavite a croce ed aprire.

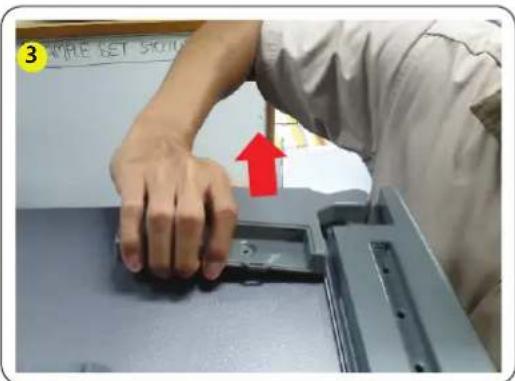

1. Tirare i fermi e sollevare il coperchio della cerniera.

Italiano

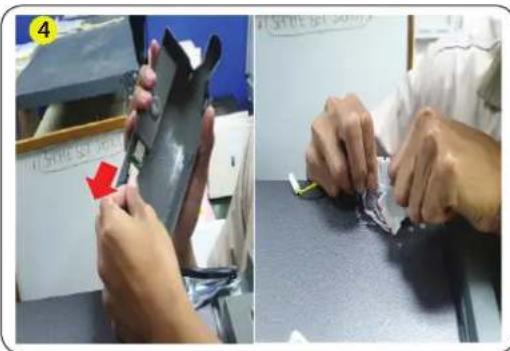

1. Scollegare il connettore della porta frigo.

ATTENZIONE

Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

1. Rimuovere i due dadi esagonali che trattengono la cerniera nella parte superiore del frigorifero con una chiave da 10mm.

2. Rimuovere la cerniera S/D.

3. Rimuovere la porta.

ATTENZIONE

Per effettuare l'operazione è necessario l'intervento di due persone. Una persona dovrà afferrare la porta per evintarne la caduta.

Italiano

Cerniera centrale

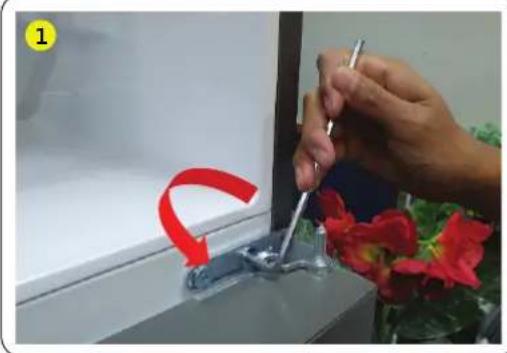

1. Rimuovere le due viti con testa esagonale con una chiave esagonale.

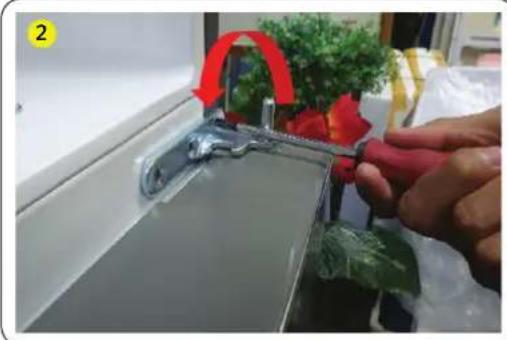

1. Rimuovere la vite 1 ea con un cacciavite a croce (+) ed aprire.

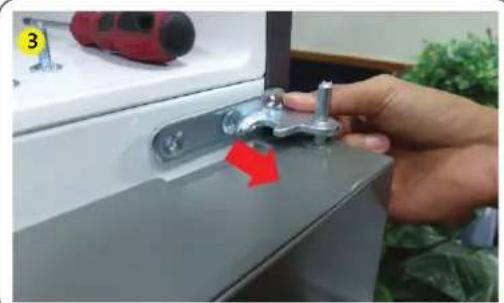

1. Separare la cerniera centrale dalla porta.

ATTENZIONE

- Per effettuare l'operazione è necessario l'intervento di due persone.

- Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

Italiano

Cerniera inferiore

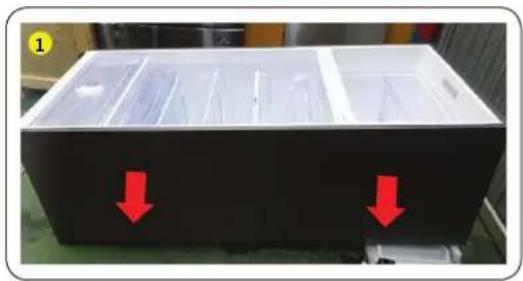

1. Sdraiare l'apparecchio (vedi illustrazione).

ATTENZIONE

• Sdraiare l'apparecchio su un panno morbido in modo da proteggerlo da eventuali danni.
• Per effettuare l'operazione è necessario l'intervento di due persone.
• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.
• Rimuovere i tre dadi esagonali che trattengono la cerniera con una chiave a bussola da 8 mm o usando un cacciavite a croce (+).
• Rimuovere la cerniera inferiore.
• Rimontare seguendo l'ordine opposto dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.
- Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.
