BRUKSANVISNING RT62K7115BS SAMSUNG

Serviceanvisningar för användare

1. Information om var du kan köpa reservdelar finns på http://samsung.com
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.
5. De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

⚠️ VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 02 03 04 05 06

01 Övre gångjärn 02 Mittengångjärn
03 Nedre gångjärn 04 Packning
05 Låda 06 Streckkodsetikett

Svenska

Byte av handtag

VAR FÖRSIKTIG

• Var försiktig så att du inte repar dörren när du byter ut handtaget.
• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte finns något glapp mellan stöden och dörren.
• Dra åt skruvarna hårt när du sätter fast handtaget.
• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten.

Ta loss handtagen

OBS!

Förfarandet gäller för både kylskåpet och frysen.

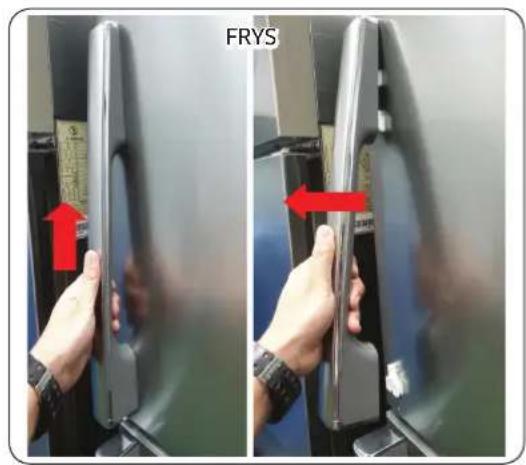

FRYS

1. Dra ut handtaget och slå handtaget vertikalt. När handtaget frigörs från låset, drar du handtaget mot dig (se bilden)

VAR FÖRSIKTIG

• Var försiktig så att du inte repar något.
• Vid demontering, se till att enheten är avstängd om du vill montera i en omvänd ordning.

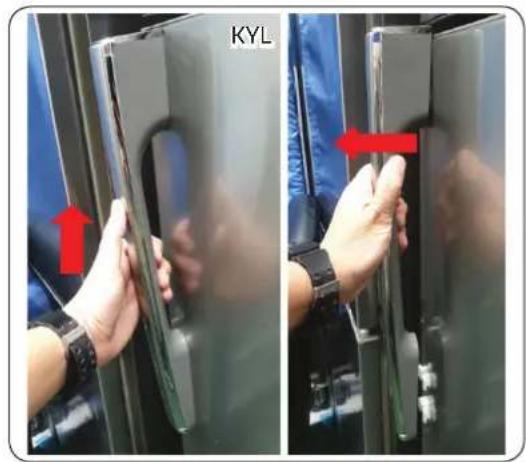

KYL

Svenska

Byta ut packningar

⚠️ VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

Ta bort packningen

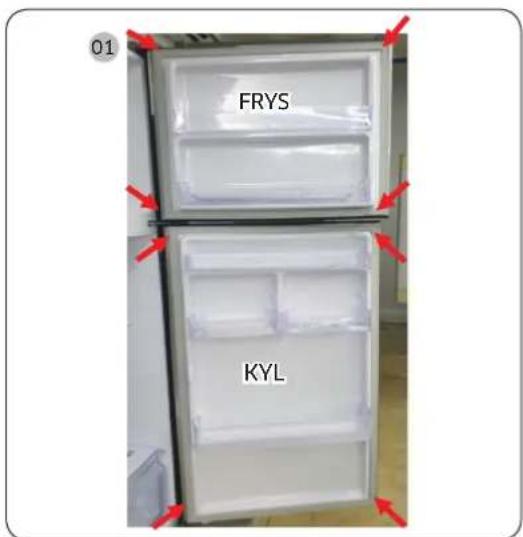

1. Dra i packningens fyra hörn, på både frys och kyl.

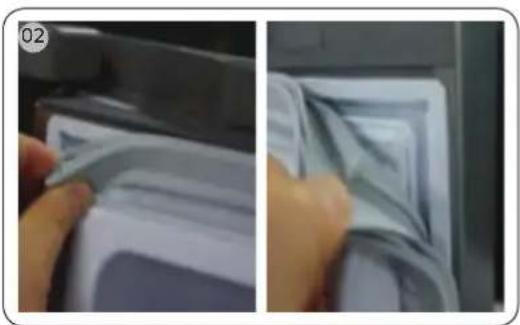

1. Dra i mitten av packningen.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Svenska

Byta ut lådor

⚠️ VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Ta ut lådan

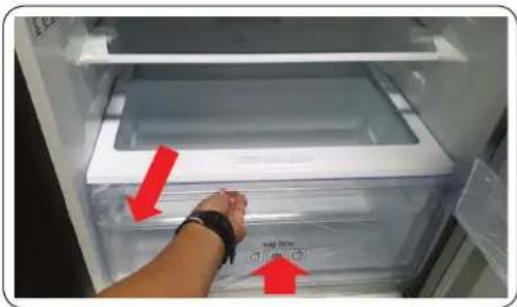

1. Ta bort lådan genom att dra i rulldelen och lyft upp den.

Sätta tillbaka lädor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut.

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

⚠️ VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

WARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.
• Koppla bort strömsladden innan du vänder dörrarna.

Svenska

Verktyg som behövs (bifogas ej)

10 mm hylsnyckel Skiftnyckel (5 mm) 10 mm skruvnyckel

Vända dörren

Övre gångjärn

1. Ta bort skyddet på täckgångjärnet.

2 SAMPLE SET STRONG

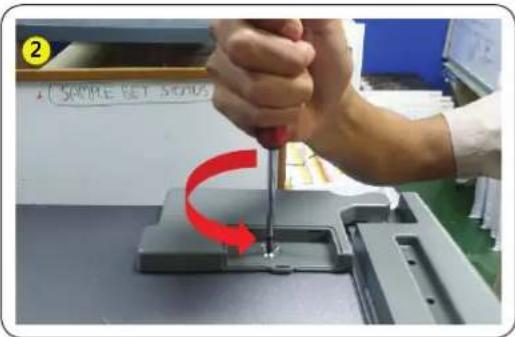

1. Ta bort skruven 1 ea på Täckgångjärnet med (+) skruvmejseln och öppna.

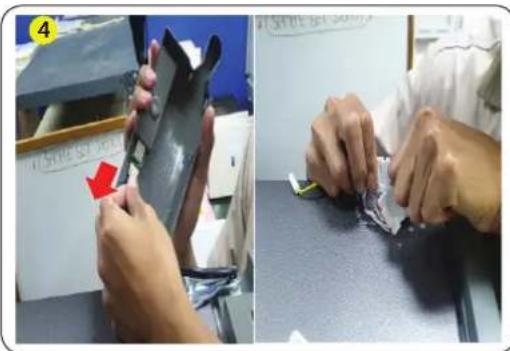

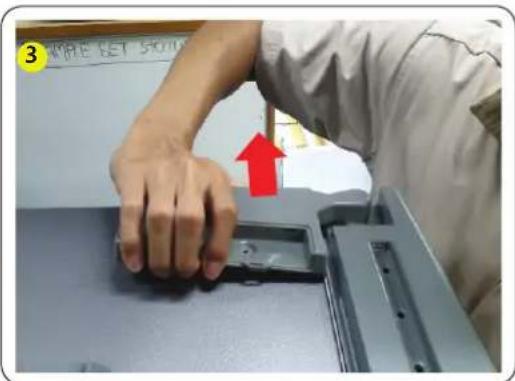

1. Dra i krokarna och lyft täckgångjärnet.

Svenska

1. Koppla bort ledningskontakten på det övre gångjärnet.

⚠️ VAR FÖRSIKTIG

Se till att dra ur strömsladden innan du utför åtgården ovan.

1. Ta bort de 2 insexskruvarna som håller gångjärnet på plats överst på kylskåpet med en 10 mm hylsnyckel.

2. Ta bort det övre gångjärnet på både vänster och höger sida.

3. Ta bort dörren.

! VAR FÖRSIKTIG

Arbetet kräver mer än 2 personer. En person tar tag i dörren för att förhindra att dörren faller.

Svenska

Mittengångjärn

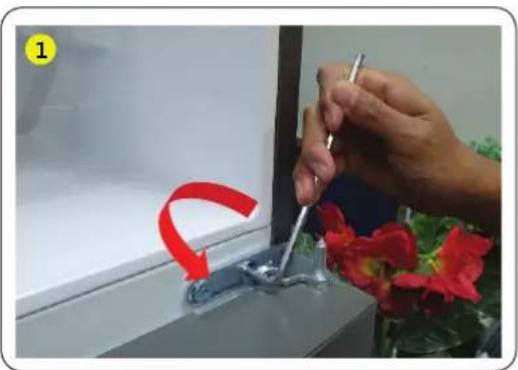

1. Avlägsna de två insexskruvarna med en sexkantsnyckel.

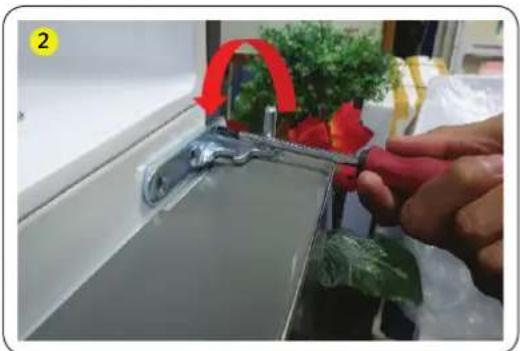

1. Avlägsna skruven 1 ea på gångjärnet med en (+) skruvmejsel.

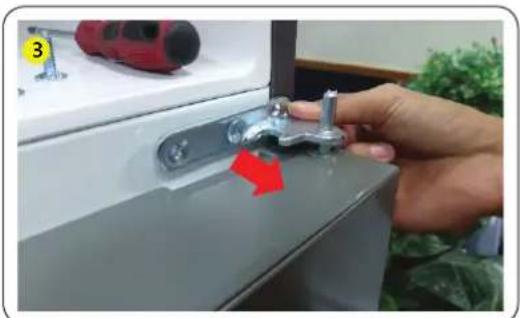

1. Demontering av mittengångjärn från dörren, kyl upp.

⚠️ VAR FÖRSIKTIG

- Arbetet kräver mer än 2 personer. - Se till att koppla ur nätsladden innan du utför ovanstående åtgård.

Svenska

Nedre gångjärn

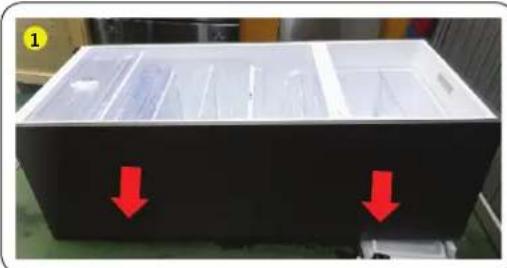

1. Lägg ner produkten (se bild).

⚠️ VAR FÖRSIKTIG

• Måste ligga på en kudde för att skydda produktens baksida från att skadas.
• Arbetet kräver mer än 2 personer.

• Se till att koppla ur nätsladden innan du utför ovanstående åtgård.

• Ta bort de 3 insexskruvarna som håller gångjärnet med 8 mm hylsnyckel eller med (+) skruvmejsel.

• Ta bort det nedre gångjärnet.
• Montera dörren i motsatt ordningsföljd till nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

⚠️ VAR FÖRSIKTIG

• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

Svenska
