KÄYTTÖOHJE RT62K7115BS SAMSUNG

Käyttäjän huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com
2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
3. Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
4. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
5. Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 02 03 04 05 06

01 Sarana, ylä 02 Sarana, keski
03 Sarana, ala 04 Tiiviste
05 Lokero 06 Viivakooditarra

Suomi

Kahvan vaihto

HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.
• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.
• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.
• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta.

Kahvojen irrottaminen

HUOM.

Ohjeet koskevat sekä jääkaappi- että pakastinpuolta.

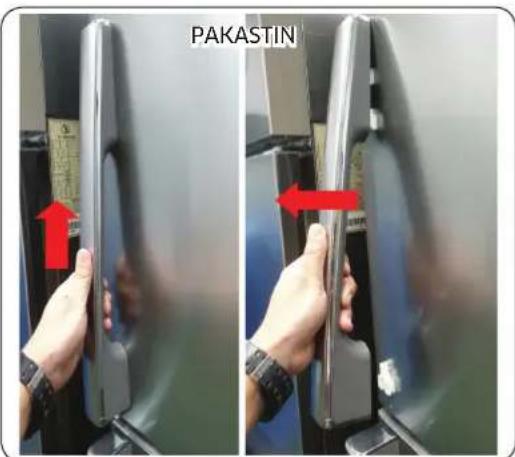

PAKASTIN

1. Vedä kahva pois ja pidä sitä pystysuorassa. Kun kahva vapautuu lukosta, vedä kahvaa itseesi päin (Katso kuvaa)

HUOMIO

• Varo naarmuttamasta.
• Varmista irrottaessasi, että laite on kytketty pois päältä. Jos haluat asentaa, noudata päinvastaista järjestystä.

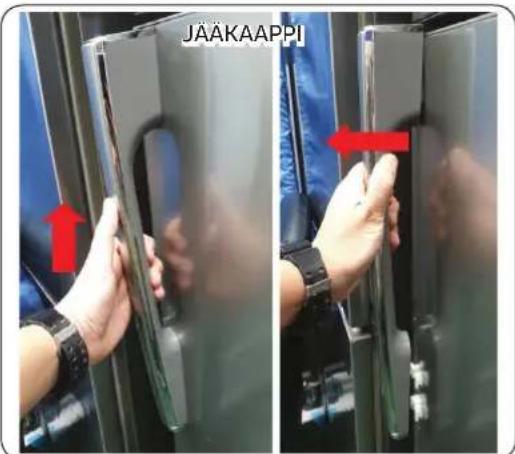

JÄÄKAAPPI

Suomi

Tiivisteen vaihto

HUOMIO

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

Tiivisteen irrottaminen

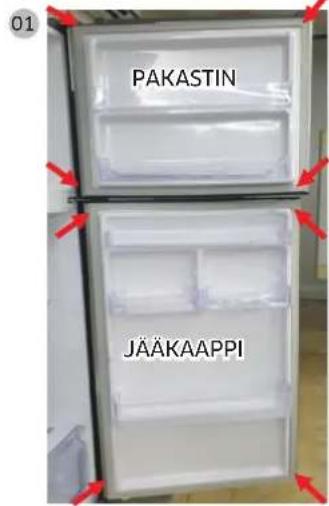

01 PAKASTIN JÄÄKAAPPI

1. Vedä 4 tiivistenurkkaa sekä jääkaapista että pakastimesta.

1. Vedä tiivisteen keskeltä.

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Suomi

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

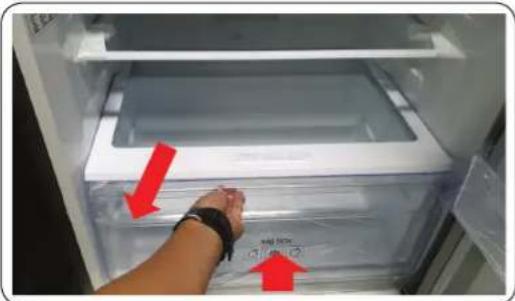

Lokeron poistaminen

1. Irrota laatikko vetämällä sitä ulospäin ja nostamalla ylöspäin.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
  • Varmista, että tappi on kiristetty saranaan tiukasti.
• Tarkista, että sarana on tiukasti kiinni kaapissa.
  • Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen kätisyyden vaihtamista.

Suomi

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Tasapäinen ruuvimeisseli 11 mm ruuviavain

10 mm hylsyavain Kuusiokoloavain (5 mm) 10 mm ruuviavain

Oven kätisyyden vaihtaminen

Sarana, ylä

1. Irrota saranan suojuksen kansi.

2 SAMPLE 1:5.5400

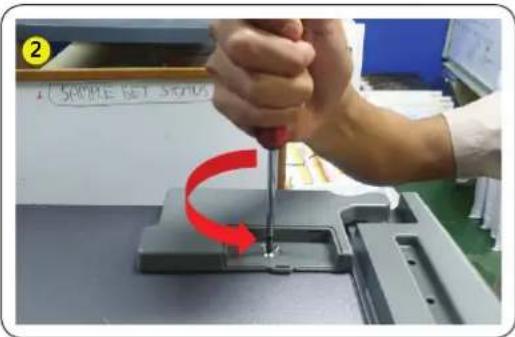

1. Irrota 1 saranasuojuksen ruuvia (+) ruuvimeisselillä ja avaa.

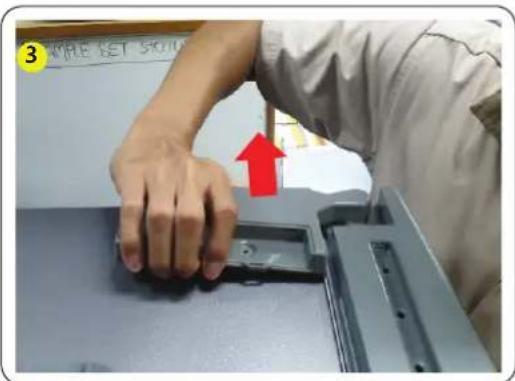

1. Vedä koukuista ja nosta saranasuojusta.

Suomi

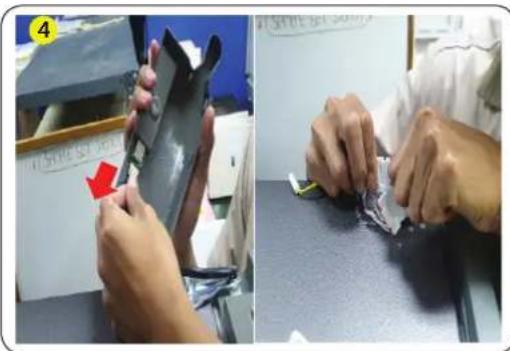

1. Irrota johtoliitin yläsaranasta.

HUOMIO

Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

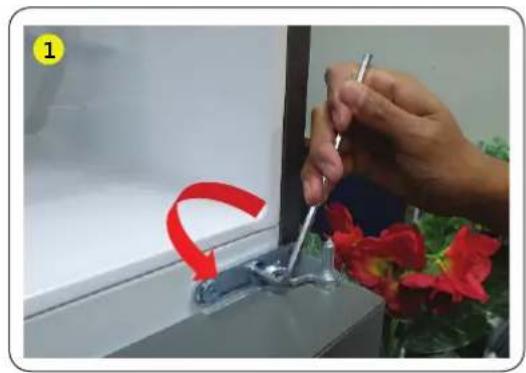

1. Irrota 10 mm hylsyavaimella 2 kuusiopulttia, jotka pitävät saranaa jääkaapin yläosassa.

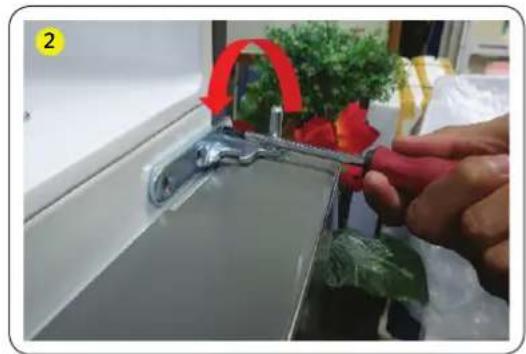

2. Poista sarana, ylä O/V.

3. Irrota ovi.

HUOMIO

Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä. Toinen henkilö pitää ovea estäen sitä putoamasta.

Suomi

Sarana, keski

1. Irrota 2 kuusiopulttia kuusiokoloavaimella.

1. Irrota keskisarana jääkaapin ovesta.

HUOMIO

- Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

- Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

Suomi

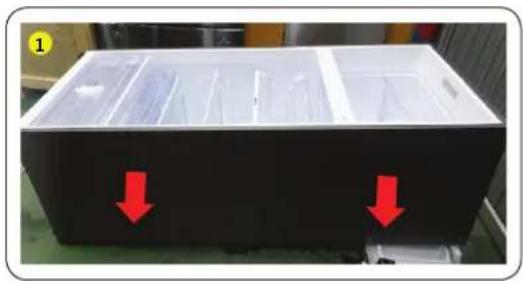

Sarana, ala

1. Laske tuote alas (katso kuvaa).

HUOMIO

• Laita pehmuste alle suojataksesi tuotteen takaosaa vaurioitumasta.
• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.
• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.
• Irrota 8 mm hylsyavaimella tai käyttämällä (+) ruuvimeisseliä 3 kuusiopulttia, jotka pitävät saranaa.
• Poista alasarana.
• Kun olet vaihtanut ylä-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä.

HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.
